Python 绘图库 Matplotlib 入门教程

数据分析与开发 • 5 年前 • 447 次点击

(点击上方公众号,可快速关注)


来源:强波的技术博客

qiangbo.space/2018-04-06/matplotlib_l1/


Matplotlib是一个Python语言的2D绘图库,它支持各种平台,并且功能强大,能够轻易绘制出各种专业的图像。本文是对它的一个入门教程。


运行环境


由于这是一个Python语言的软件包,因此需要你的机器上首先安装好Python语言的环境。关于这一点,请自行在网络上搜索获取方法。


关于如何安装Matplotlib请参见这里:Matplotlib Installing。


笔者推荐大家通过pip的方式进行安装,具体方法如下:


sudo pip3 install matplotlib


本文的代码在如下环境中测试:


  • Apple OS X 10.13

  • Python 3.6.3

  • matplotlib 2.1.1

  • numpy 1.13.3


介绍


Matplotlib适用于各种环境,包括:


  • Python脚本

  • IPython shell

  • Jupyter notebook

  • Web应用服务器

  • 用户图形界面工具包


使用Matplotlib,能够的轻易生成各种类型的图像,例如:直方图,波谱图,条形图,散点图等。并且,可以非常轻松的实现定制。


入门代码示例


下面我们先看一个最简单的代码示例,让我们感受一下Matplotlib是什么样的:


# test.py



import matplotlib.pyplot as plt

import numpy as np



data = np.arange(100 , 201)

plt.plot(data)

plt.show()


这段代码的主体逻辑只有三行,但是它却绘制出了一个非常直观的线性图,如下所示:



对照着这个线形图,我们来讲解一下三行代码的逻辑:


  1. 通过np.arange(100, 201)生成一个[100, 200]之间的整数数组,它的值是:[100, 101, 102, … , 200]

  2. 通过matplotlib.pyplot将其绘制出来。很显然,绘制出来的值对应了图中的纵坐标(y轴)。而matplotlib本身为我们设置了图形的横坐标(x轴):[0, 100],因为我们刚好有100个数值

  3. 通过plt.show()将这个图形显示出来


这段代码非常的简单,运行起来也是一样。如果你已经有了本文的运行环境,将上面的代码保存到一个文本文件中(或者通过Github获取本文的源码),然后通过下面的命令就可以在你自己的电脑上看到上面的图形了:


python3 test.py



注1:后面的教程中,我们会逐步讲解如何定制图中的每一个细节。例如:坐标轴,图形,着色,线条样式,等等。

注2:如果没有必要,下文的截图会去掉图形外侧的边框,只保留图形主体。


一次绘制多个图形


有些时候,我们可能希望一次绘制多个图形,例如:两组数据的对比,或者一组数据的不同展示方式等。


可以通过下面的方法创建多个图形:


多个figure


可以简单的理解为一个figure就是一个图形窗口。matplotlib.pyplot会有一个默认的figure,我们也可以通过plt.figure()创建更多个。如下面的代码所示:


# figure.py



import matplotlib.pyplot as plt

import numpy as np



data = np.arange(100, 201)

plt.plot(data)



data2 = np.arange(200, 301)

plt.figure()

plt.plot(data2)



plt.show()

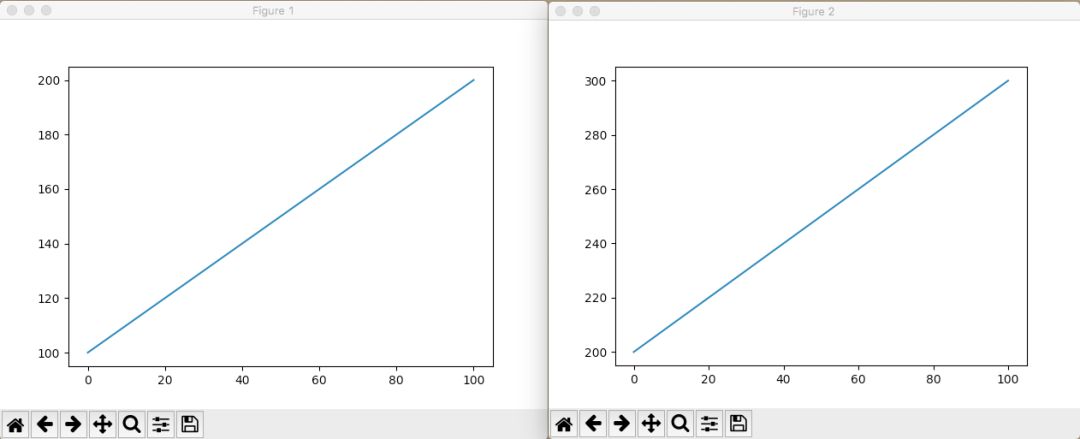

这段代码绘制了两个窗口的图形,它们各自是一个不同区间的线形图,如下所示:



注:初始状态这两个窗口是完全重合的。


多个subplot


有些情况下,我们是希望在同一个窗口显示多个图形。此时就这可以用多个subplot。下面是一段代码示例:


# subplot.py



import matplotlib.pyplot as plt

import numpy as np



data = np.arange(100, 201)

plt.subplot(2, 1, 1)

plt.plot(data)



data2 = np.arange(200, 301)

plt.subplot(2, 1, 2)

plt.plot(data2 )



plt.show()


这段代码中,除了subplot函数之外都是我们熟悉的内容。subplot函数的前两个参数指定了subplot数量,即:它们是以矩阵的形式来分割当前图形,两个整数分别指定了矩阵的行数和列数。而第三个参数是指矩阵中的索引。


因此,下面这行代码指的是:2行1列subplot中的第1个subplot。


plt.subplot(2, 1, 1)



下面这行代码指的是:2行1列subplot中的第2个subplot。


plt.subplot(2, 1, 2)

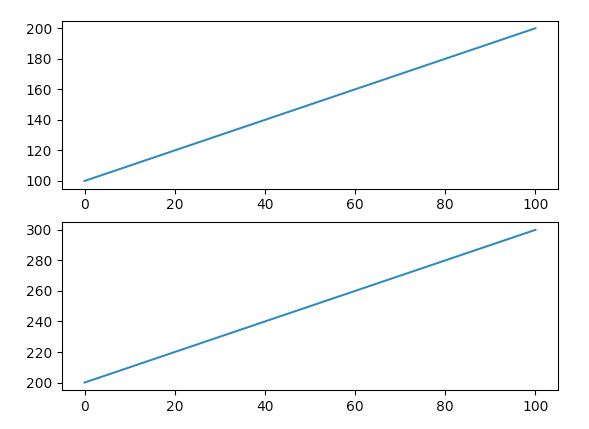

所以这段代码的结果是这个样子:



subplot函数的参数不仅仅支持上面这种形式,还可以将三个整数(10之内的)合并一个整数。例如:2, 1, 1可以写成211,2, 1, 2可以写成212。


因此,下面这段代码的结果是一样的:


import matplotlib.pyplot as plt

import numpy as np



data = np.arange(100, 201)

plt.subplot(211)

plt.plot(data)



data2 = np.arange(200, 301 )

plt.subplot(212)

plt.plot(data2)



plt.show()


subplot函数的详细说明参见这里:matplotlib.pyplot.subplot


常用图形示例


Matplotlib可以生成非常多的图形式样,多到令人惊叹的地步。大家可以在这里:Matplotlib Gallery 感受一下。


本文作为第一次的入门教程,我们先来看看最常用的一些图形的绘制。


线性图


前面的例子中,线性图的横轴的点都是自动生成的,而我们很可能希望主动设置它。另外,线条我们可能也希望对其进行定制。看一下下面这个例子:


# plot.py



import matplotlib.pyplot as plt



plt.plot([1, 2, 3], [3, 6, 9], '-r')

plt.plot([1, 2, 3], [2, 4, 9], ':g' )



plt.show()


这段代码可以让我们得到这样的图形:



这段代码说明如下:


  1. plot函数的第一个数组是横轴的值,第二个数组是纵轴的值,所以它们一个是直线,一个是折线;

  2. 最后一个参数是由两个字符构成的,分别是线条的样式和颜色。前者是红色的直线,后者是绿色的点线。关于样式和颜色的说明请参见plot函数的API Doc:matplotlib.pyplot.plot


散点图


scatter函数用来绘制散点图。同样,这个函数也需要两组配对的数据指定x和y轴的坐标。下面是一段代码示例:


# scatter.py



import matplotlib.pyplot as plt

import numpy as np



N = 20



plt.scatter(np.random.rand(N) * 100,

            np.random.rand(N) * 100,

            c='r', s=100, alpha=0.5)



plt.scatter(np.random.rand (N) * 100,

            np.random.rand(N) * 100,

            c='g', s=200, alpha=0.5)



plt.scatter(np. random.rand(N) * 100,

            np.random.rand(N) * 100,

            c='b', s=300, alpha=0.5)



plt. show()


这段代码说明如下:


  1. 这幅图包含了三组数据,每组数据都包含了20个随机坐标的位置

  2. 参数c表示点的颜色,s是点的大小,alpha是透明度

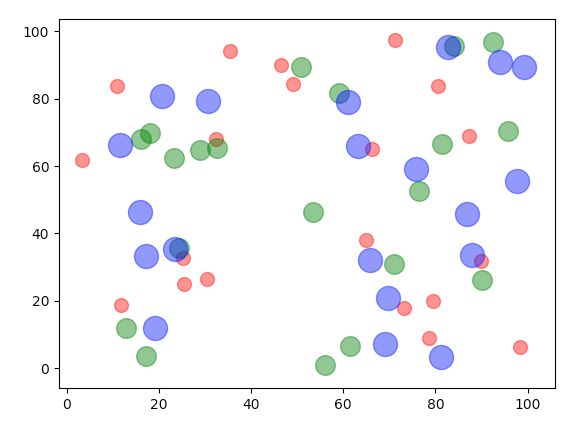

这段代码绘制的图形如下所示:



scatter函数的详细说明参见这里:matplotlib.pyplot.scatter


饼状图


pie函数用来绘制饼状图。饼状图通常用来表达集合中各个部分的百分比。


# pie.py



import matplotlib.pyplot as plt

import numpy as np



labels = ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat' , 'Sun']



data = np.random.rand(7) * 100



plt.pie(data, labels=labels, autopct='%1.1f%%')

plt.axis('equal')

plt .legend()



plt.show()


这段代码说明如下:


  1. data是一组包含7个数据的随机数值

  2. 图中的标签通过labels来指定

  3. autopct指定了数值的精度格式

  4. plt.axis('equal')设置了坐标轴大小一致

  5. plt.legend()指明要绘制图例(见下图的右上角)

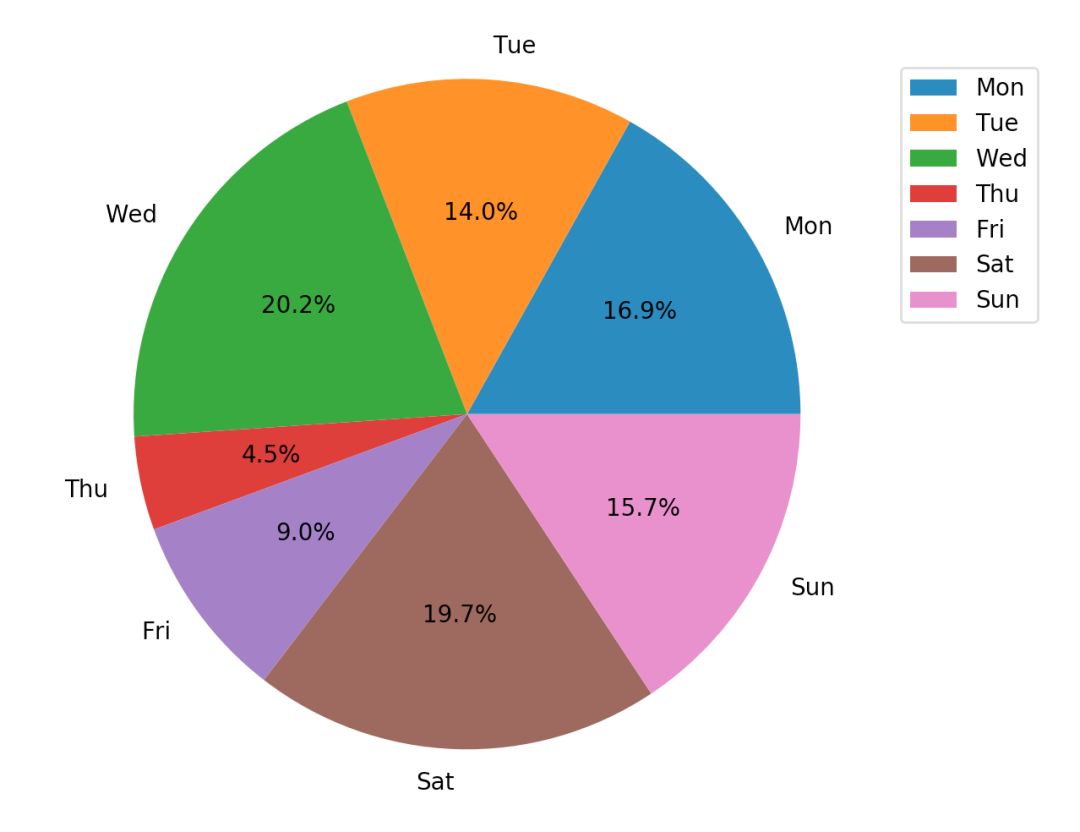

这段代码输出的图形如下所示:



pie函数的详细说明参见这里:matplotlib.pyplot.pie


条形图


bar函数用来绘制条形图。条形图常常用来描述一组数据的对比情况,例如:一周七天,每天的城市车流量。


下面是一个代码示例:


# bar.py



import matplotlib.pyplot as plt

import numpy as np



N = 7



x = np.arange(N)

data = np.random.randint(low=0, high=100, size=N)

colors = np.random.rand(N * 3).reshape(N, -1 )

labels = ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']



plt.title("Weekday Data")

plt.bar(x, data, alpha=0.8, color=colors, tick_label=labels)

plt.show()


这段代码说明如下:


  1. 这幅图展示了一组包含7个随机数值的结果,每个数值是[0, 100]的随机数

  2. 它们的颜色也是通过随机数生成的。np.random.rand(N * 3).reshape(N, -1)表示先生成21(N x 3)个随机数,然后将它们组装成7行,那么每行就是三个数,这对应了颜色的三个组成部分。如果不理解这行代码,请先学习一下Python 机器学习库 NumPy 教程

  3. title指定了图形的标题,labels指定了标签,alpha是透明度

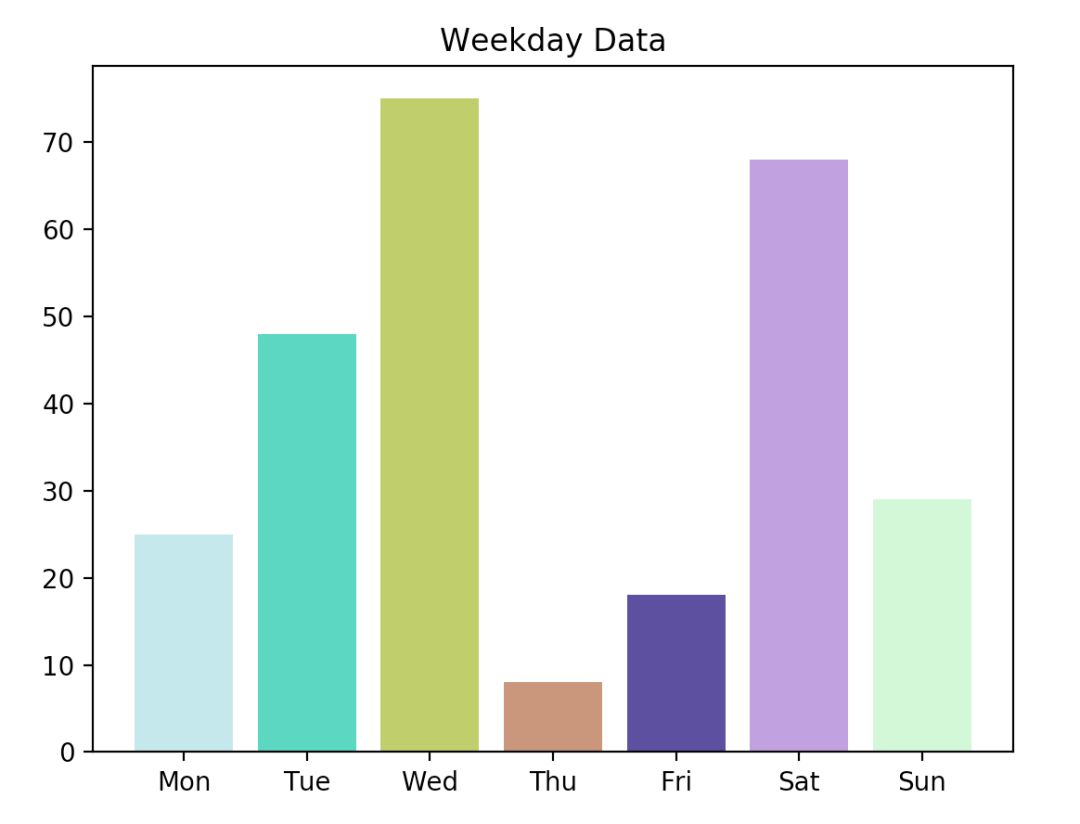

这段代码输出的图形如下所示:



bar函数的详细说明参见这里:matplotlib.pyplot.bar


直方图


hist函数用来绘制直方图。直方图看起来是条形图有些类似。但它们的含义是不一样的,直方图描述了数据中某个范围内数据出现的频度。这么说有些抽象,我们通过一个代码示例来描述就好理解了:


# hist.py



import matplotlib.pyplot as plt

import numpy as np



data = [np.random.randint(0, n, n) for n in [3000, 4000, 5000]]

labels = ['3K', '4K' , '5K']

bins = [0, 100, 500, 1000, 2000, 3000, 4000, 5000]



plt.hist(data, bins= bins, label=labels)

plt.legend()



plt.show()


上面这段代码中,[np.random.randint(0, n, n) for n in [3000, 4000, 5000]]生成了包含了三个数组的数组,这其中:


  • 第一个数组包含了3000个随机数,这些随机数的范围是 [0, 3000)

  • 第二个数组包含了4000个随机数,这些随机数的范围是 [0, 4000)

  • 第三个数组包含了5000个随机数,这些随机数的范围是 [0, 5000)


bins数组用来指定我们显示的直方图的边界,即:[0, 100) 会有一个数据点,[100, 500)会有一个数据点,以此类推。所以最终结果一共会显示7个数据点。同样的,我们指定了标签和图例。

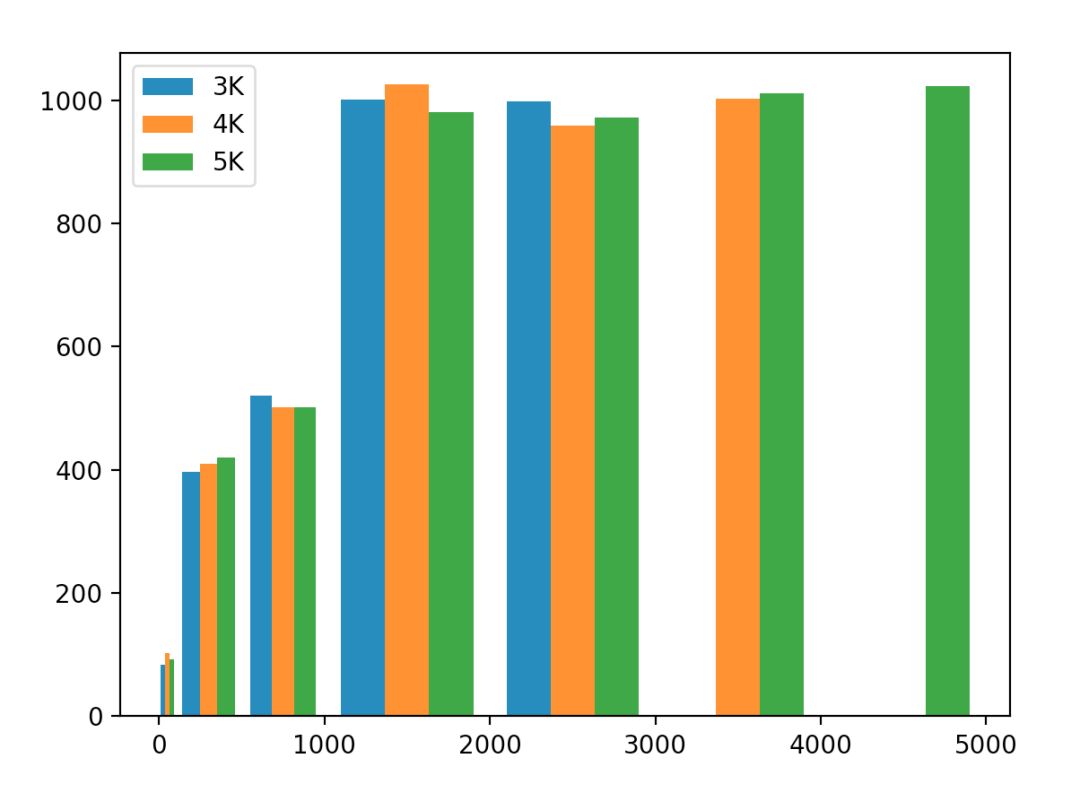

这段代码的输出如下图所示:



在这幅图中,我们看到,三组数据在3000以下都有数据,并且频度是差不多的。但蓝色条只有3000以下的数据,橙色条只有4000以下的数据。这与我们的随机数组数据刚好吻合。


hist函数的详细说明参见这里:matplotlib.pyplot.hist


结束语


通过本文,我们已经知道了Matplotlib的大致使用方法和几种最基本的图形的绘制方式。


需要说明的是,由于是入门教程,因此本文中我们只给出了这些函数和图形最基本的使用方法。但实际上,它们的功能远不止这么简单。因此本文中我们贴出了这些函数的API地址以便读者进一步的研究。
