5分钟了解Docker原理(2),最简单的cgroups介绍!

方志朋 • 3 年前 • 347 次点击
点击上方蓝色“方志朋”,选择“设为星标”

回复“666”获取独家整理的学习资料!

很多接触Docker的同学,都接触过cgroup这个名词。它是Linux上的一项古老的技术,用来实现资源限制,比如CPU、内存等。但有很多同学反映,这项技术有点晦涩,不太好懂。

这就是本篇文章存在的目的,会让你以最简单直观的方式,了解cgroups到底是个什么东西。

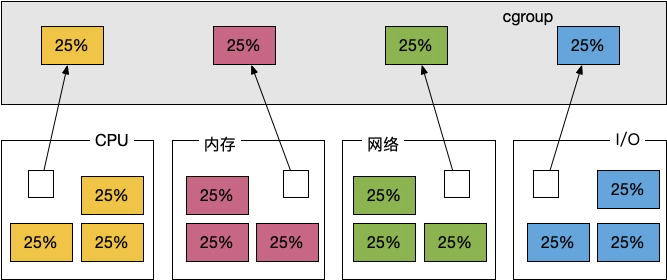

cgroups,是实现docker功能的重要底层设施。如上图,使用cgroups,能够把操作系统的各项资源变成池子,然后通过配置获取相应的资源。

那它是怎么实现的呢?

要注意cgroups这个名词,它有两个特性。首先是c,就是Control的意思,是个动词;第二部分,就是groups,证明它是个

1. 动词的目标

control,用来限制什么呢?除了CPU、内存,还有啥?

使用mount命令,查看当前系统支持的限制目标,它有个专用的名词,叫做子系统

# mount  | grep cgroup
tmpfs on /sys/fs/cgroup type tmpfs (ro,nosuid,nodev,noexec,mode=755)
cgroup on /sys/fs/cgroup/systemd type cgroup (rw,nosuid,nodev,noexec,relatime,xattr,release_agent=/usr/lib/systemd/systemd-cgroups-agent,name=systemd)
cgroup on /sys/fs/cgroup/blkio type cgroup (rw,nosuid,nodev,noexec,relatime,blkio)
cgroup on /sys/fs/cgroup/devices type cgroup (rw,nosuid,nodev,noexec,relatime,devices)
cgroup on /sys/fs/cgroup/cpu,cpuacct type cgroup (rw,nosuid,nodev,noexec,relatime,cpuacct,cpu)
cgroup on /sys/fs/cgroup/net_cls,net_prio type cgroup (rw,nosuid,nodev,noexec,relatime,net_prio,net_cls)
cgroup on /sys/fs/cgroup/cpuset type cgroup (rw,nosuid,nodev,noexec,relatime,cpuset)
cgroup on /sys/fs/cgroup/memory type cgroup (rw,nosuid,nodev,noexec,relatime,memory)
cgroup on /sys/fs/cgroup/freezer type cgroup (rw,nosuid,nodev,noexec,relatime,freezer)
cgroup on /sys/fs/cgroup/pids type cgroup (rw,nosuid,nodev,noexec,relatime,pids)
cgroup on /sys/fs/cgroup/hugetlb type cgroup (rw,nosuid,nodev,noexec,relatime,hugetlb)
cgroup on /sys/fs/cgroup/perf_event type cgroup (rw,nosuid,nodev,noexec,relatime,perf_event)

不同的系统版本,会有一些细微的区别,大体上,子系统的分类包含下面这些:

  • cpu,cpuacct  cpu主要限制进程的 cpu 使用率,cpuacct可以统计 cgroups 中的进程的 cpu 使用报告
  • cpuset  可以为 cgroups 中的进程分配单独的 cpu 节点或者内存节点,就像Numa做的那些事情一样
  • blkio 可以限制进程的块设备 io,比如物理设备(磁盘,固态硬盘,USB 等等)
  • devices 控制进程能够访问某些设备
  • net_cls 标记 cgroups 中进程的网络数据包,然后可以使用 tc 模块(traffic control)对数据包进行控制
  • net_prio — 这个子系统用来设计网络流量的优先级
  • freezer 可以挂起或者恢复 cgroups 中的进程。
  • ns 可以使不同 cgroups 下面的进程使用不同的 namespace
  • hugetlb 主要针对于HugeTLB系统进行限制,这是一个大页文件系统。

内容很多,但我们平常关注的大多数就是内存和CPU,这些繁杂的细节,不影响我们理解它的设计原则。

下面就以CPU为例,来看一下子系统的实际表现。

2. CPU使用限制的例子

首先,我们进入cpu子系统目录。

cd /sys/fs/cgroup/cpu

然后,创建一个组名为xjjdog的cgroups,这个名字,就叫做控制组

mkdir xjjdog

这时候,神奇的事情发生了。我们使用ll命令,查看xjjdog目录中的内容,发现系统已经为我们默认生成了一堆文件。

# ll xjjdog/
total 0
-rw-r--r-- 1 root root 0 Jan 28 21:09 cgroup.clone_children
--w--w--w- 1 root root 0 Jan 28 21:09 cgroup.event_control
-rw-r--r-- 1 root root 0 Jan 28 21:09 cgroup.procs
-r--r--r-- 1 root root 0 Jan 28 21:09 cpuacct.stat
-rw-r--r-- 1 root root 0 Jan 28 21:09 cpuacct.usage
-r--r--r-- 1 root root 0 Jan 28 21:09 cpuacct.usage_percpu
-rw-r--r-- 1 root root 0 Jan 28 21:09 cpu.cfs_period_us
-rw-r--r-- 1 root root 0 Jan 28 21:09 cpu.cfs_quota_us
-rw-r--r-- 1 root root 0 Jan 28 21:09 cpu.rt_period_us
-rw-r--r-- 1 root root 0 Jan 28 21:09 cpu.rt_runtime_us
-rw-r--r-- 1 root root 0 Jan 28 21:09 cpu.shares
-r--r--r-- 1 root root 0 Jan 28 21:09 cpu.stat
-rw-r--r-- 1 root root 0 Jan 28 21:09 notify_on_release
-rw-r--r-- 1 root root 0 Jan 28 21:09 tasks

通过控制这些文件里面的数值,就可以对资源进行限制。比如cpu.cfs_quota_us文件,如果我们往里写入100000(十万),那么就证明使用了xjjdog的cgroup,最多能够使用1核的CPU。写入20000 ,证明最多使用使用1/5核的CPU。

这是因为,cpu.cfs_period_us这个配置文件,默认把1核cpu分成了10万份。

那我们就写入20000试一下。

sudo echo 20000 > xjjdog/cpu.cfs_quota_us

我们把当前shell的pid,加入被受控进程列表。

echo $$ > xjjdog/tasks

执行完毕之后,再启动一个死循环。

while true;do ;done;

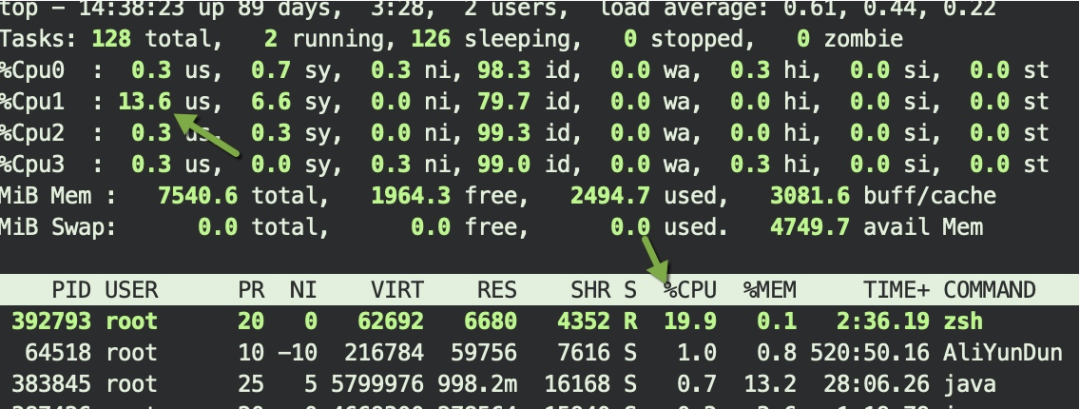

重新打开一个shell,使用top观察CPU的使用率。可以发现,我们的死循环,最多只使用了20%的CPU。us保持在20%以下,且不间断的在各个cpu之间切换。

依次试验以下的命令,可以发现CPU的使用,会逐步增加,大体上和我们的限额是相等的。

sudo echo 40000 > xjjdog/cpu.cfs_quota_us
sudo echo 60000 > xjjdog/cpu.cfs_quota_us
sudo echo 100000 > xjjdog/cpu.cfs_quota_us

其他的资源限制,都是类似的思路。那么最重要的工作,就是需要知道cpu.cfs_quota_us这样的字眼,代表的是什么意思,这些对着手册来看是很容易掌握的。比如quota是配额的意思,很明显就是限制资源的使用。

如上图,子系统可以控制多个tasks,把它纳入到控制组之内。我们上篇文章讲到,可以将bash进程,作为docker系统的1号进程,那么同样的,这个1号进程的子进程,都会共享同样的限额配置。

3. group的意思

浅显的来讲,group就是指的对各种资源进行分组。不同名字的资源,有不同的隔离配置。但它有更多的特性。

比较重要的,是它的层级关系(hierarchy)。这个也比较好理解,它主要是为了简化配置而存在的。

比如我上面的xjjdog目录,对cpu的限制限制在0.5核。这时候,我想要有另外一个应用,对cpu的使用限制在0.5核,同时限制内存1gb,那么就可以直接在xjjdog目录下创建xjjdog0目录,在xjjdog0目录下只配置内存方面的就可以了。

另外,如果你在外层的cpu限额限制了2core,然后在继承的目录里限制了1/5核,那它就只能使用操作系统的2/5核。这也是继承的一个特性。

End

cgroups是2006年诞生的,发起人是Google 的工程师(Rohit SethPaul Menage )。在 2008 年成功合入 Linux 2.6.24 版本中,可以说这项技术是很古老的。cgroups目前已经成为 systemd、Docker、Linux Containers(LXC) 等技术的基础。

像Windows平台的WSL,是没有cgroups功能的,使用mount命令可以验证,这证明了它是不能把docker跑起来的,因为缺乏基础。不过,WSL2已经可以了。

有些同学对docker目前的发展现状有些担心,但当你熟悉了这几个常见的底层原理,读完容器的标准之后,就会发现,上层的实现无论是换成docker也好,换成containerd也罢,都一样!
