笔记 | 深入理解深度学习语义分割

重磅干货，第一时间送达

本文转自：计算机视觉联盟

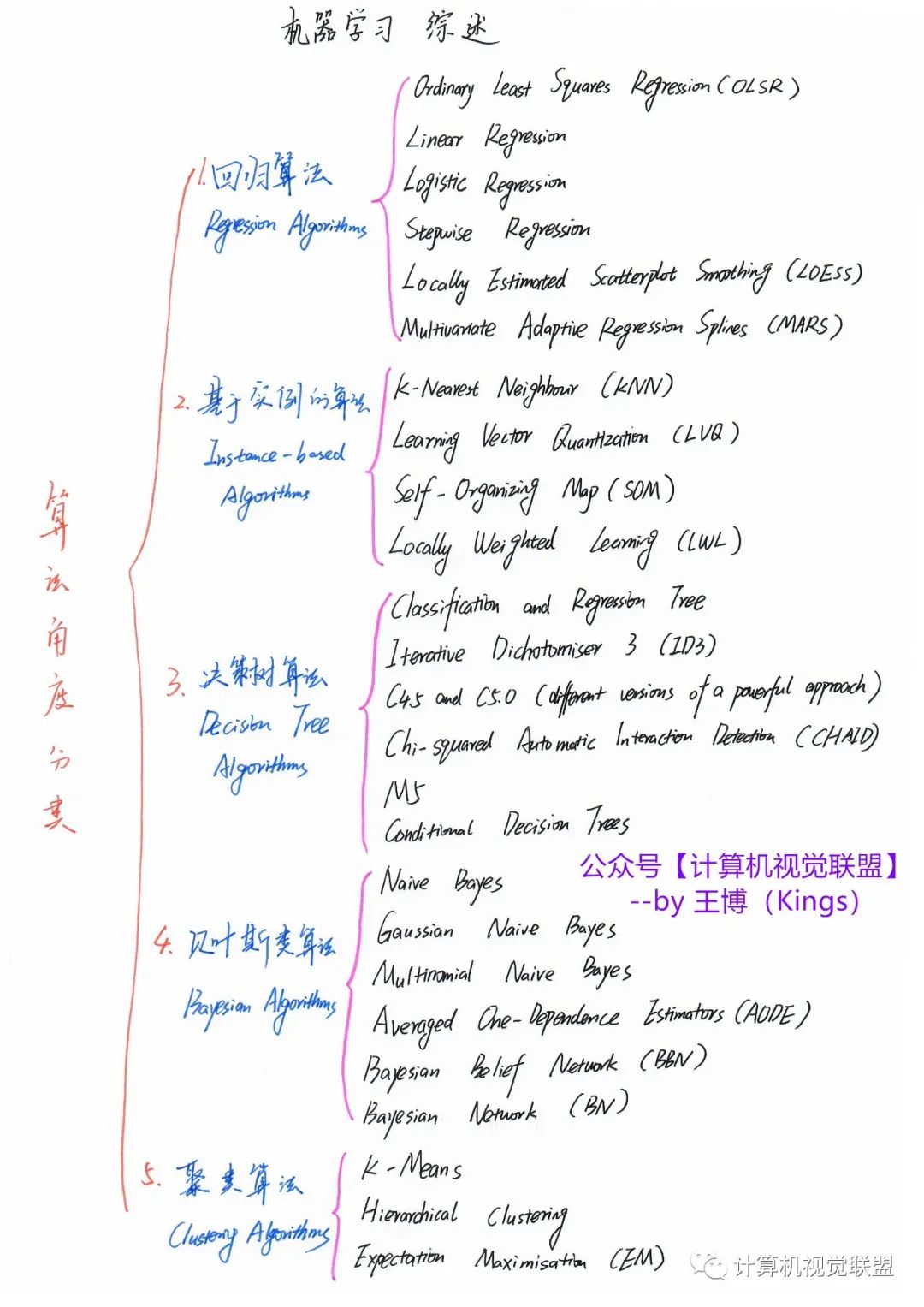

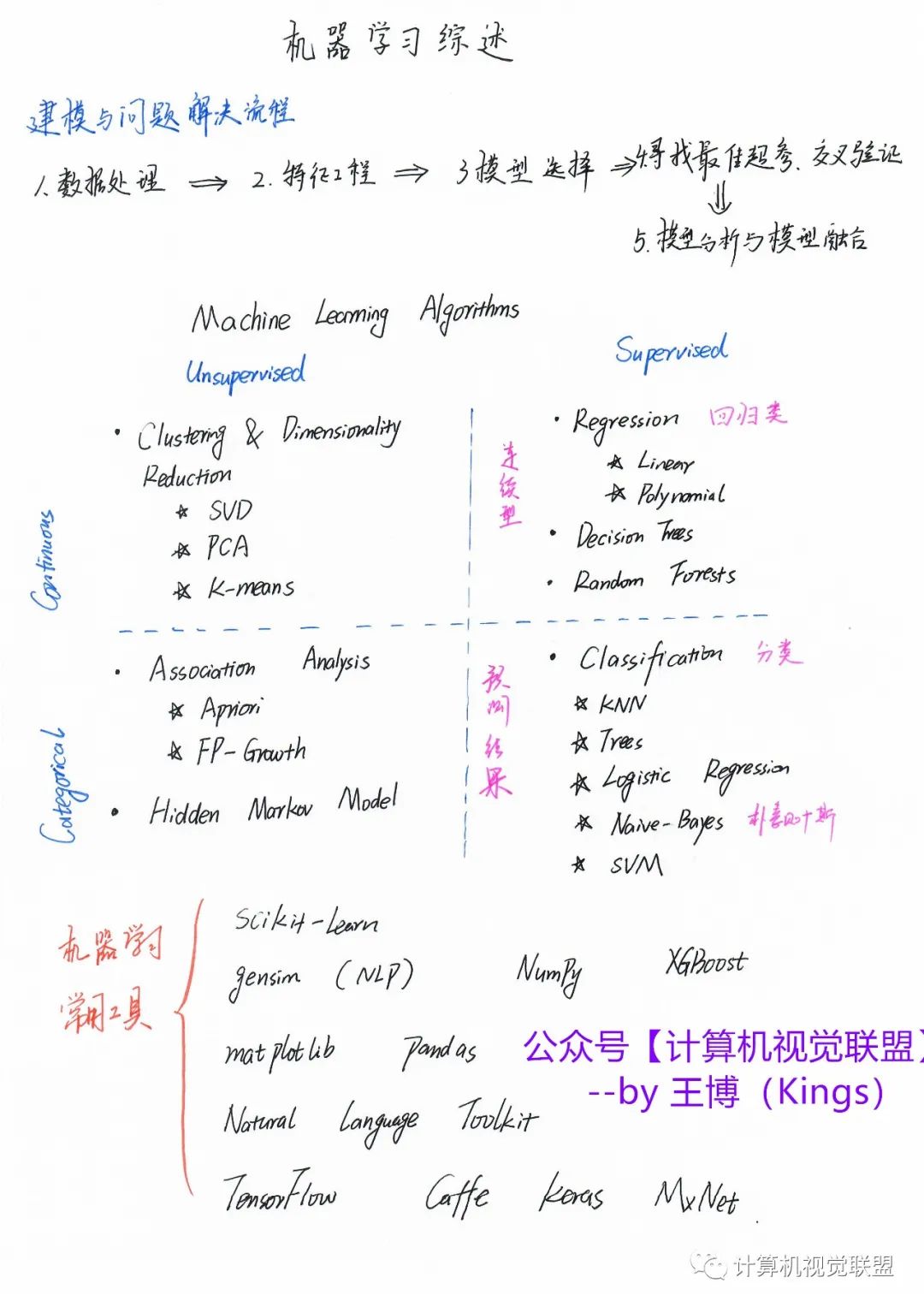

• 机器学习回顾


• 深度学习回顾

• 语义分割简介


• 语义分割代表算法

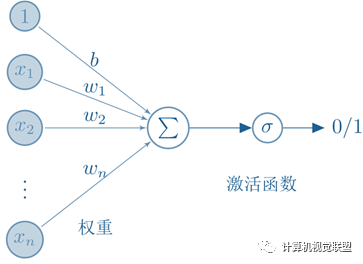

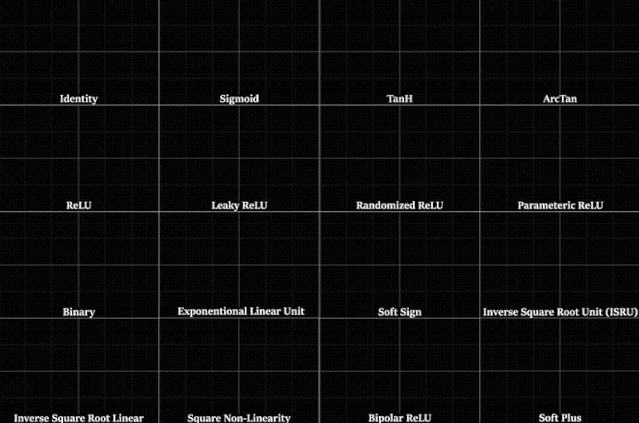

激活函数

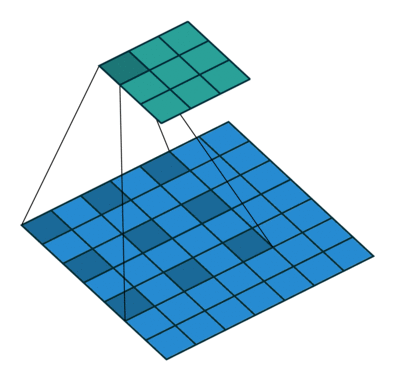

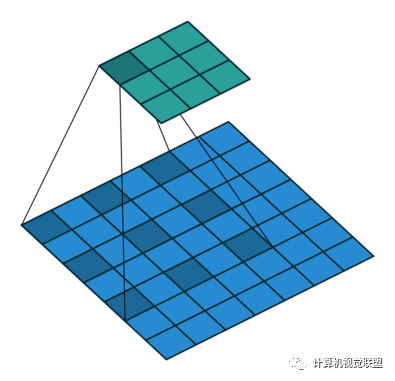

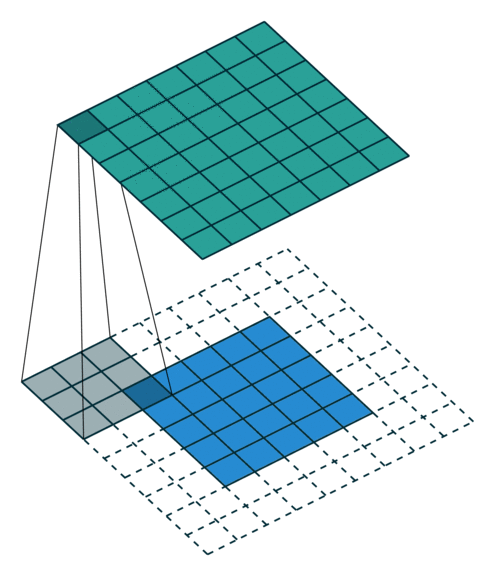

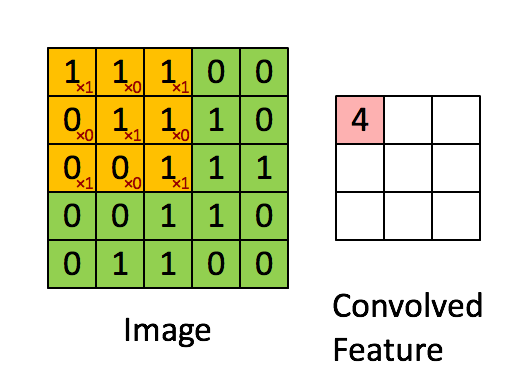

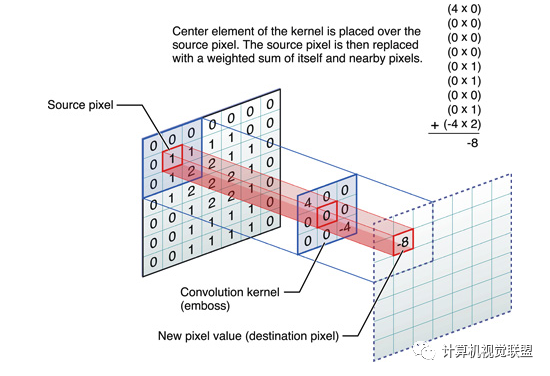

这些卷积是语义分割的一个核心内容！

什么是语义分割？

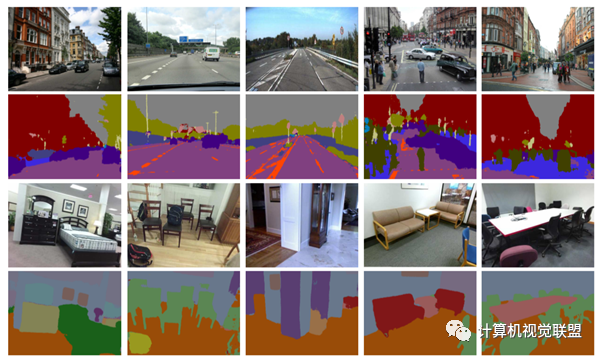

ü语义分割（semantic segmentation）：按照“语义”给图像上目标类别的每一个点打一个标签，使得不同种类的东西在图像上区分开，可以理解为像素级别的分类任务。

语义分割有哪些评价指标？

ü1.像素精度（pixel accuracy ）：每一类像素正确分类的个数/ 每一类像素的实际个数。

ü2.均像素精度（mean pixel accuracy ）：每一类像素的精度的平均值。

ü3.平均交并比（Mean Intersection over Union）：求出每一类的IOU取平均值。IOU指的是两块区域相交的部分/两个部分的并集，如figure2中 绿色部分/总面积。

ü4.权频交并比（Frequency Weight Intersectionover Union）：每一类出现的频率作为权重

全卷积网络 FullyConvolutional Networks

2015年《Fully Convolutional Networks for SemanticSegmentation》

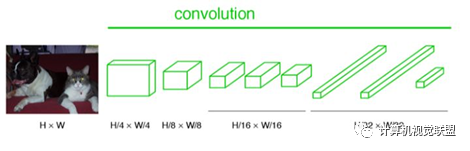

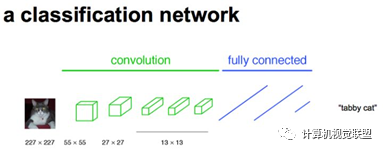

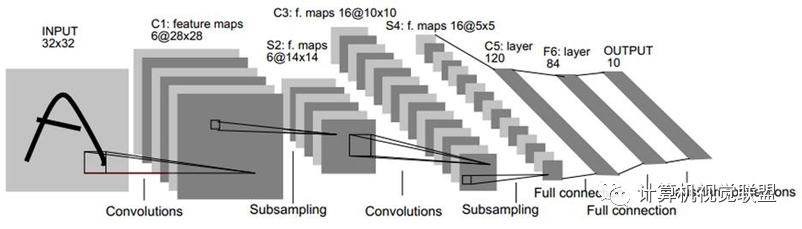

通常CNN网络在卷积层之后会接上若干个全连接层, 将卷积层产生的特征图(feature map)映射成一个固定长度的特征向量。

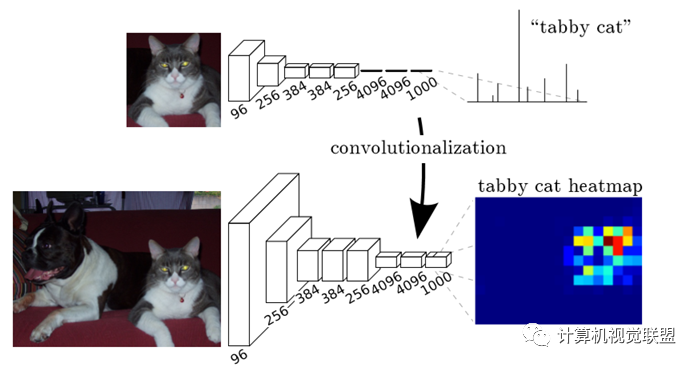

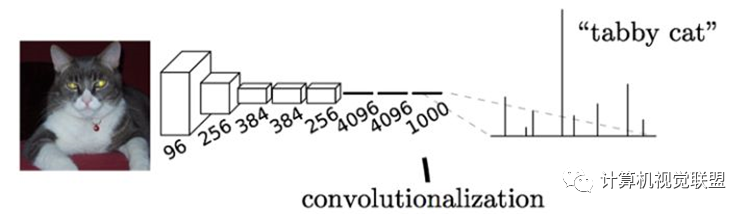

输入AlexNet, 得到一个长为1000的输出向量, 表示输入图像属于每一类的概率, 其中在“tabby cat”这一类统计概率最高。

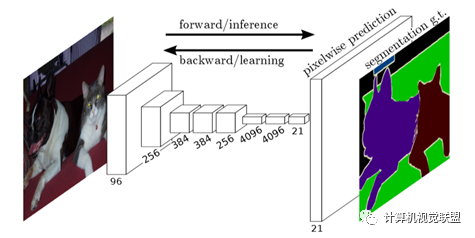

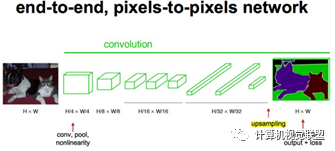

与经典的CNN在卷积层之后使用全连接层得到固定长度的特征向量进行分类（全联接层＋softmax输出）不同，FCN可以接受任意尺寸的输入图像，采用反卷积层对最后一个卷积层的feature map进行上采样, 使它恢复到输入图像相同的尺寸，从而可以对每个像素都产生了一个预测, 同时保留了原始输入图像中的空间信息, 最后在上采样的特征图上进行逐像素分类。

简单的来说，FCN与CNN的区域在把于CNN最后的全连接层换成卷积层，输出的是一张已经Label好的图片。

有没有缺点？

是得到的结果还是不够精细。进行8倍上采样虽然比32倍的效果好了很多，但是上采样的结果还是比较模糊和平滑，对图像中的细节不敏感。

是对各个像素进行分类，没有充分考虑像素与像素之间的关系。忽略了在通常的基于像素分类的分割方法中使用的空间规整（spatialregularization）步骤，缺乏空间一致性。

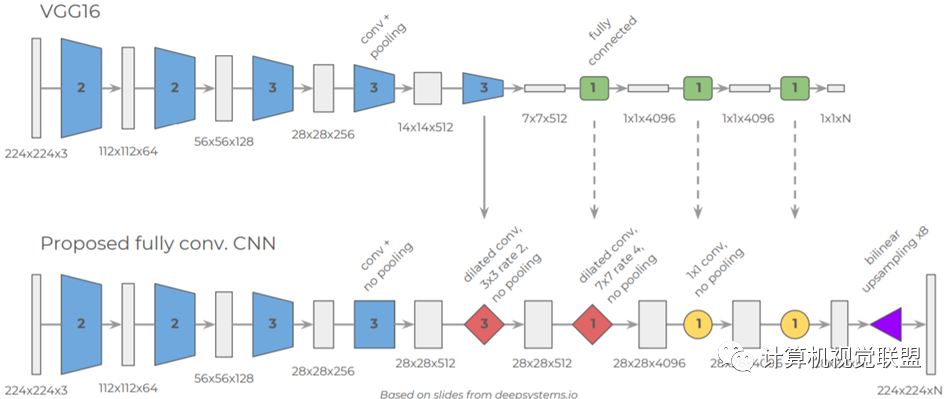

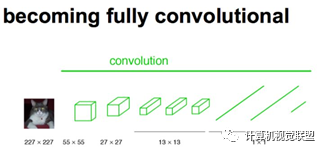

对于任何的分类神经网络我们都可以用卷积层替换FC层，只是换了一种信息的分布式表示。如果我们直接把Heatmap上采样，就得到FCN-32s。

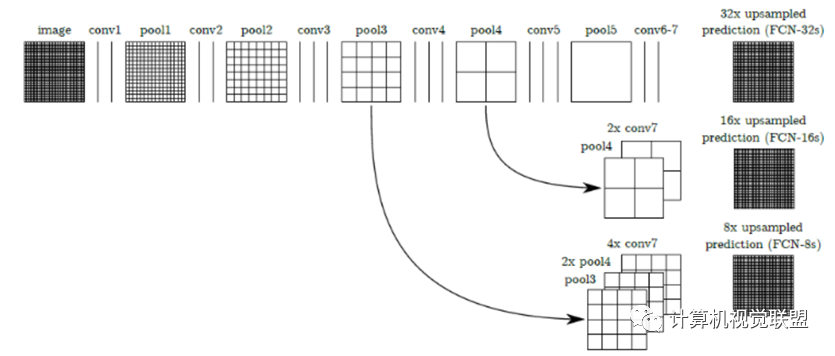

三种模型FCN-32S,FCN-16S, FCN-8S

主要贡献：

ü不含全连接层(fc)的全卷积(fully conv)网络。可适应任意尺寸输入。

ü增大数据尺寸的反卷积(deconv)层。能够输出精细的结果。

ü结合不同深度层结果的跳级(skip)结构。同时确保鲁棒性和精确性。

缺点：

Ø得到的结果还是不够精细。进行8倍上采样虽然比32倍的效果好了很多，但是上采样的结果还是比较模糊和平滑，对图像中的细节不敏感。

Ø是对各个像素进行分类，没有充分考虑像素与像素之间的关系。忽略了在通常的基于像素分类的分割方法中使用的空间规整（spatial regularization）步骤，缺乏空间一致性。

SegNet

2015年《SegNet: A DeepConvolutionalEncoder-Decoder Architecture for Image Segmentation》

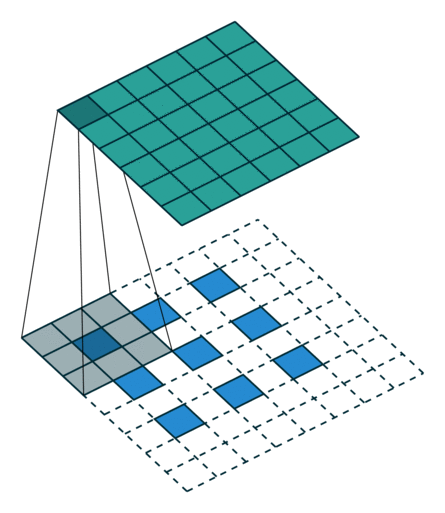

最大池化：反卷积

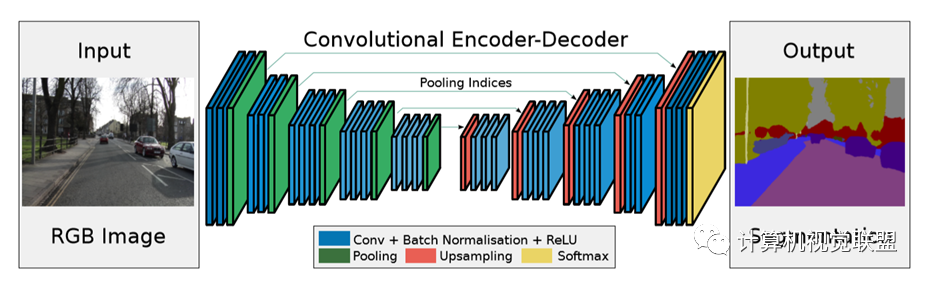

与FCN对比，SegNet的差别就在于上采样反卷积

U-Net

2015年《U-Net:Convolutional Networks for Biomedical ImageSegmentation》

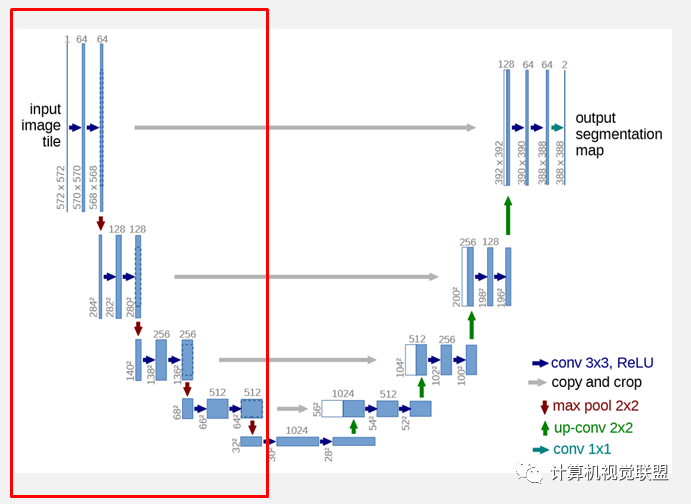

网络的左侧（红色虚线）是由卷积和Max Pooling构成的一系列降采样操作，论文中将这一部分叫做压缩路径（contracting path）。压缩路径由4个block组成，每个block使用了3个有效卷积和1个Max Pooling降采样，每次降采样之后Feature Map的个数乘2，因此有了图中所示的Feature Map尺寸变化。最终得到了尺寸为  的Feature Map。

网络的右侧部分(绿色虚线)在论文中叫做扩展路径（expansive path）。同样由4个block组成，每个block开始之前通过反卷积将Feature Map的尺寸乘2，同时将其个数减半（最后一层略有不同），然后和左侧对称的压缩路径的Feature Map合并，由于左侧压缩路径和右侧扩展路径的Feature Map的尺寸不一样，U-Net是通过将压缩路径的Feature Map裁剪到和扩展路径相同尺寸的Feature Map进行归一化的（即图1中左侧虚线部分）。扩展路径的卷积操作依旧使用的是有效卷积操作，最终得到的Feature Map的尺寸是  。由于该任务是一个二分类任务，所以网络有两个输出Feature Map。

U-Net没有利用池化位置索引信息，而是将编码阶段的整个特征图传输到相应的解码器（以牺牲更多内存为代价），并将其连接，再进行上采样（通过反卷积），从而得到解码器特征图。

DeepLabV1

2015年《Semantic image segmentation withdeep convolutional nets and fully connected CRFs》

感受野变大

DeepLabV2

2015年《DeepLab-v2: Semantic ImageSegmentation 》

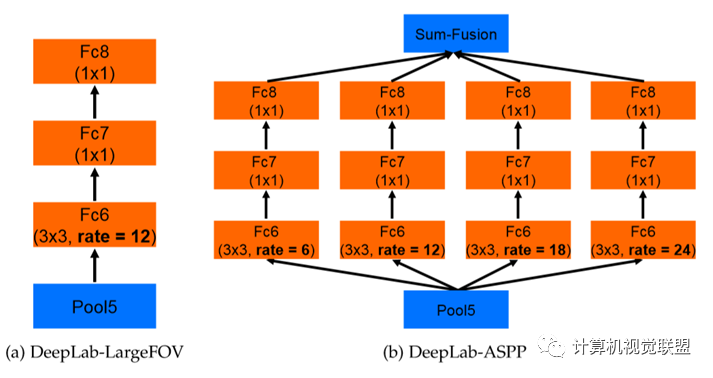

ASPP，空洞卷积池化金字塔；VGG改为ResNet

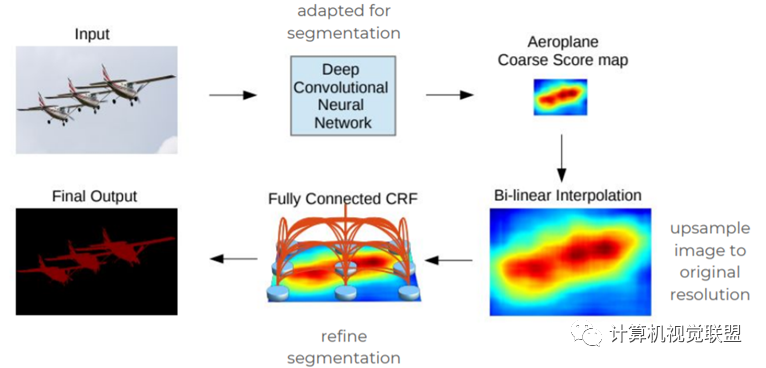

DeepLabv2是采用全连接的CRF来增强模型捕捉细节的能力。

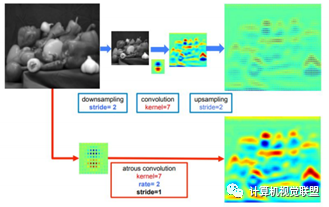

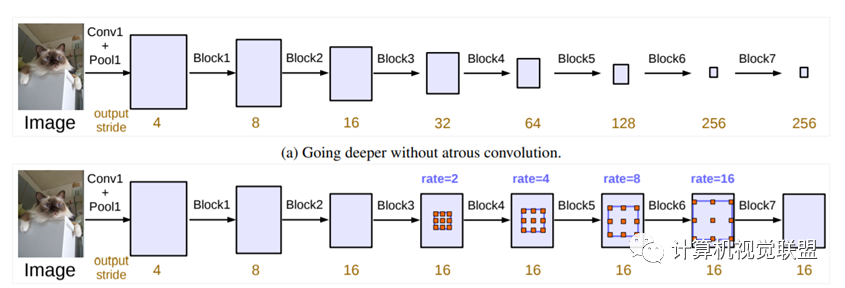

DeepLabv2在最后几个最大池化层中去除了下采样的层，取而代之的是使用空洞卷积

DeepLabV3

2017年《Rethinking Atrous Convolution for Semantic ImageSegmentation》

DeepLabV3+

2018年《Encoder-Decoder with Atrous Separable Convolution for SemanticImage Segmentation》

使用了两种类型的神经网络，使用空间金字塔模块和encoder-decoder结构做语义分割。

ü空间金字塔：通过在不同分辨率上以池化操作捕获丰富的上下文信息

üencoder-decoder架构:逐渐的获得清晰的物体边界

Encoder
Encoder就是原来的DeepLabv3，注意点有2点：

输入尺寸与输出尺寸比（outputstride = 16），最后一个stage的膨胀率rate为2

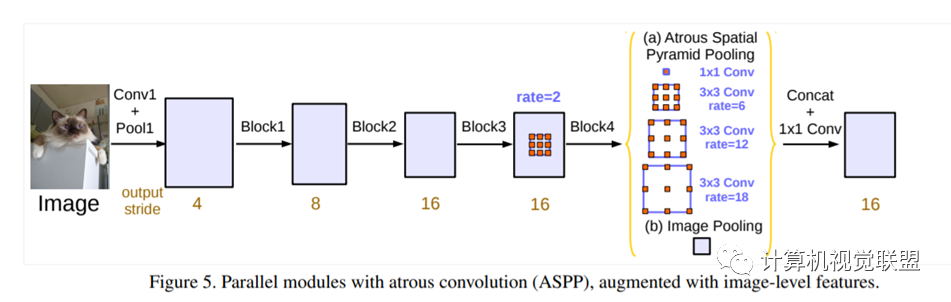

AtrousSpatial Pyramid Pooling module（ASPP）有四个不同的rate，额外一个全局平均池化

Decoder
明显看到先把encoder的结果上采样4倍，然后与resnet中下采样前的Conv2特征concat一起，再进行3x3的卷积，最后上采样4倍得到最终结果
需要注意点：

融合低层次信息前，先进行1x1的卷积，目的是降通道（例如有512个通道，而encoder结果只有256个通道）

红色部分为修改

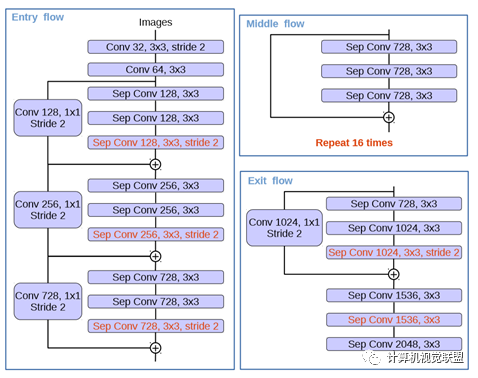

（1）更多层：重复8次改为16次（基于MSRA目标检测的工作）。

（2）将原来简单的pool层改成了stride为2的deepwishseperable convolution。

（3）额外的RELU层和归一化操作添加在每个 3 × 3 depthwise convolution之后（原来只在1*1卷积之后）

DeepLabv1：https://arxiv.org/pdf/1412.7062v3.pdf
DeepLabv2：https://arxiv.org/pdf/1606.00915.pdf
DeepLabv3：https://arxiv.org/pdf/1706.05587.pdf
DeepLabv3+：https://arxiv.org/pdf/1802.02611.pdf
代码：https://github.com/tensorflow/models/tree/master/research/deeplab
