通常大家做出来的图表，绝大部分都是静态的，有时会显得不够吸引人。
今天小F就给大家介绍一下，如何用Python绘制动态图表。
主要是使用到Matplotlib+imageio，其中Matplotlib就有一个Animation类，可以生成动图GIF，不过使用起来学习成本较高，还是有一定难度的。
这里我将先创建静态图表的图片，然后使用Imageio创建一个GIF(动态图表)。
一共给大家介绍三种动态图表的绘制，折线图，条形图，散点图。
01 折线图
先来绘制一个简单的折线图看看。
import os
import numpy as np
import matplotlib.pyplot as plt
import imageio
# 生成40个取值在30-40的数
y = np.random.randint(30, 40, size=(40))
# 绘制折线
plt.plot(y)
# 设置y轴最小值和最大值
plt.ylim(20, 50)
# 显示
plt.show()

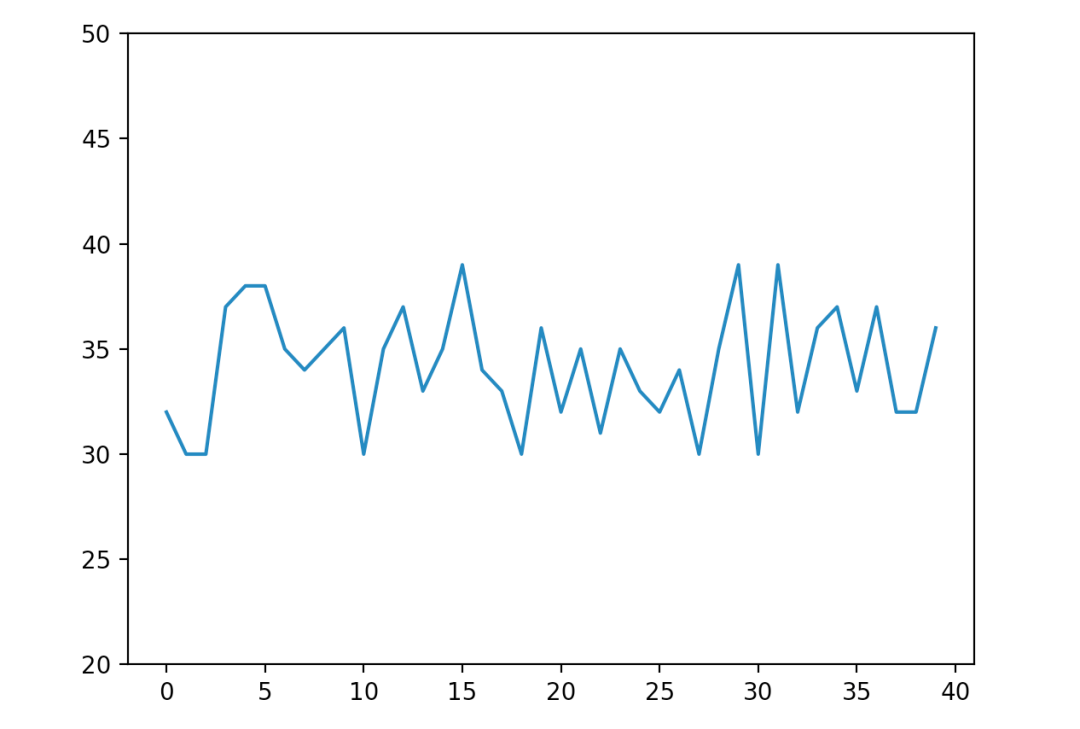

使用Numpy创建一个数值范围在30到40之间的随机整数列表，结果如下。
下面将对整数列表进行切片，生成不同阶段的图表。
# 第一张图
plt.plot(y[:-3])
plt.ylim(20, 50)
plt.savefig('1.png')
plt.show()
# 第二张图
plt.plot(y[:-2])
plt.ylim(20, 50)
plt.savefig('2.png')
plt.show()
# 第三张图
plt.plot(y[:-1])
plt.ylim(20, 50)
plt.savefig('3.png')
plt.show()
# 第四张图
plt.plot(y)
plt.ylim(20, 50)
plt.savefig('4.png')
plt.show()

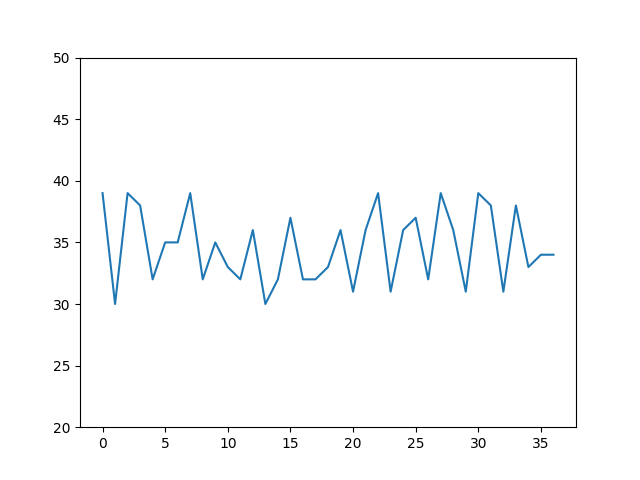

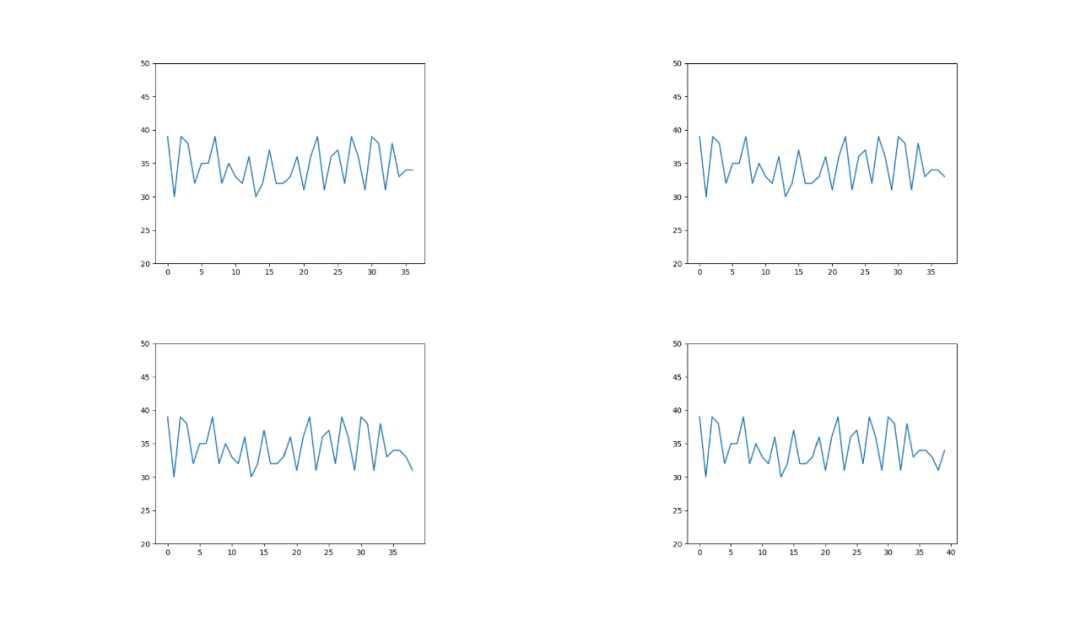

得到x轴为0:36、0:37、0:38、0:39四个折线图表。
有了这四张图，我们就可以使用Imageio生成GIF了。
# 生成Gif
with imageio.get_writer('mygif.gif', mode='I') as writer:
for filename in ['1.png', '2.png', '3.png', '4.png']:
image = imageio.imread(filename)
writer.append_data(image)
动图来了。

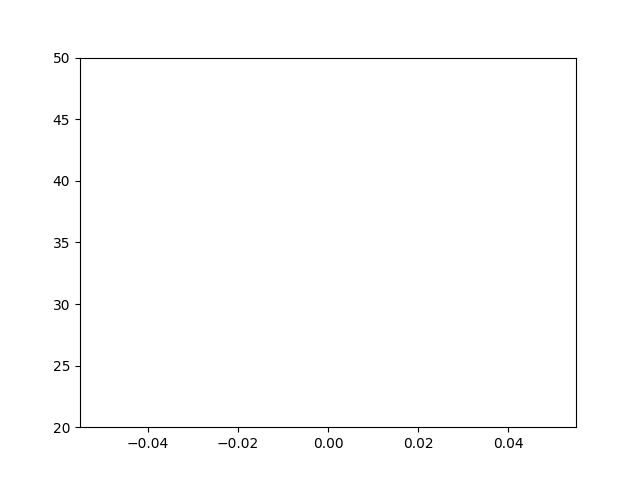

一个会动的折线图表就制作出来了，不过不是从x轴坐标为0的时候开始的。
filenames = []
num = 0
for i in y:
num += 1
# 绘制40张折线图
plt.plot(y[:num])
plt.ylim(20, 50)
# 保存图片文件
filename = f'{num}.png'
filenames.append(filename)
plt.savefig(filename)
plt.close()
# 生成gif
with imageio.get_writer('mygif.gif', mode='I') as
writer:
for filename in filenames:
image = imageio.imread(filename)
writer.append_data(image)
# 删除40张折线图
for filename in set(filenames):
os.remove(filename)
02 条形图
上面的折线图每次只有一个y值即可，而条形图则需要所有的y值，如此所有的条形才能同时移动。
给X轴创建固定值，Y轴创建列表，并使用Matplotlib的条形图函数。x = [1, 2, 3, 4, 5]
coordinates_lists = [[0, 0, 0, 0, 0],
[10, 30, 60, 30, 10],
[70, 40, 20, 40, 70],
[10, 20, 30, 40, 50],
[50, 40, 30, 20, 10],
[75, 0, 75, 0,
75],
[0, 0, 0, 0, 0]]
filenames = []
for index, y in enumerate(coordinates_lists):
# 条形图
plt.bar(x, y)
plt.ylim(0, 80)
# 保存图片文件
filename = f'{index}.png'
filenames.append(filename)
# 重复最后一张图形15帧(数值都为0),15张图片
if (index == len(coordinates_lists) - 1):
for i in range(15):
filenames.append(filename)
# 保存
plt.savefig(filename)
plt.close()
# 生成gif
with imageio.get_writer('mygif.gif', mode='I') as writer:
for filename in filenames:
image = imageio.imread(filename)
writer.append_data(image)
# 删除20张柱状图
for filename in set(filenames):
os.remove(filename)

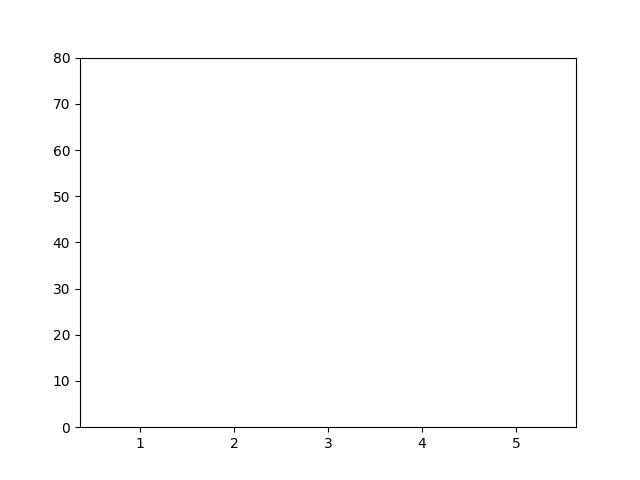

有数值的条形图图片是5张，没数值的图片是2+15=17张。
GIF结束段，添加了15帧空白图片。所以在结束的时候会显示一段时间的空白。可以设置一下条形图当前位置到下个位置的速度，让过渡变得平滑。n_frames = 10
x = [1, 2, 3, 4, 5]
coordinates_lists = [[0, 0, 0, 0, 0],
[10, 30, 60, 30, 10],
[70, 40, 20, 40, 70],
[10, 20, 30, 40, 50],
[50, 40, 30, 20, 10],
[75, 0, 75, 0, 75],
[0, 0, 0, 0, 0]]
print('生成图表\n')
filenames = []
for index in np.arange(0, len(coordinates_lists) - 1):
# 获取当前图像及下一图像的y轴坐标值
y = coordinates_lists[index]
y1 = coordinates_lists[index + 1]
# 计算当前图像与下一图像y轴坐标差值
y_path = np.array(y1) - np.array(y)
for i in np.arange(0, n_frames + 1):
# 分配每帧的y轴移动距离
# 逐帧增加y轴的坐标值
y_temp = (y + (y_path / n_frames) * i)
# 绘制条形图
plt.bar(x, y_temp)
plt.ylim(0, 80)
# 保存每一帧的图像
filename = f'images/frame_{index}_{i}.png'
filenames.append(filename)
# 最后一帧重复,画面停留一会
if (i == n_frames):
for i in range(5):
filenames.append(filename)
# 保存图片
plt.savefig(filename)
plt.close()
print('保存图表\n')
# 生成GIF
print('生成GIF\n')
with imageio.get_writer('mybars.gif', mode='I') as writer:
for filename in filenames:
image = imageio.imread(filename)
writer.append_data(image)
print('保存GIF\n')
print('删除图片\n')
# 删除图片
for filename in set(filenames):
os.remove(filename)
print('完成')
好了，接下来我们更改一下图表相关的配置参数，让图表变得好看。
n_frames = 10
bg_color = '#95A4AD'
bar_color = '#283F4E'
gif_name = 'bars'
x = [1, 2, 3, 4, 5]
coordinates_lists = [[0, 0, 0, 0, 0],
[10, 30, 60, 30, 10],
[70, 40, 20, 40, 70],
[10, 20, 30, 40, 50],
[50, 40, 30, 20, 10],
[75
, 0, 75, 0, 75],
[0, 0, 0, 0, 0]]
print('生成图表\n')
filenames = []
for index in np.arange(0, len(coordinates_lists) - 1):
y = coordinates_lists[index]
y1 = coordinates_lists[index + 1]
y_path = np.array(y1) - np.array(y)
for i in np.arange(0, n_frames + 1):
y_temp = (y + (y_path / n_frames) * i)
# 绘制条形图
fig, ax = plt.subplots(figsize=(8, 4))
ax.set_facecolor(bg_color)
plt.bar(x, y_temp, width=0.4, color=bar_color)
plt.ylim(0, 80)
# 移除图表的上边框和右边框
ax.spines['right'].set_visible(False)
ax.spines['top'].set_visible(False)
# 设置虚线网格线
ax.set_axisbelow(True)
ax.yaxis.grid(color='gray', linestyle='dashed', alpha=0.7)
# 保存每一帧的图像
filename = f'images/frame_{index}_{i}.png'
filenames.append(filename)
# 最后一帧重复,画面停留一会
if (i == n_frames):
for i in range(5):
filenames.append(filename)
# 保存图片
plt.savefig(filename, dpi=96, facecolor=bg_color)
plt.close()
print('保存图表\n')
# 生成GIF
print('生成GIF\n')
with imageio.get_writer(f'{gif_name}.gif', mode='I') as writer:
for filename in filenames:
image = imageio.imread(filename)
writer.append_data(image)
print('保存GIF\n')
print('删除图片\n')
# 删除图片
for filename in set(filenames):
os.remove(filename)
print('完成')

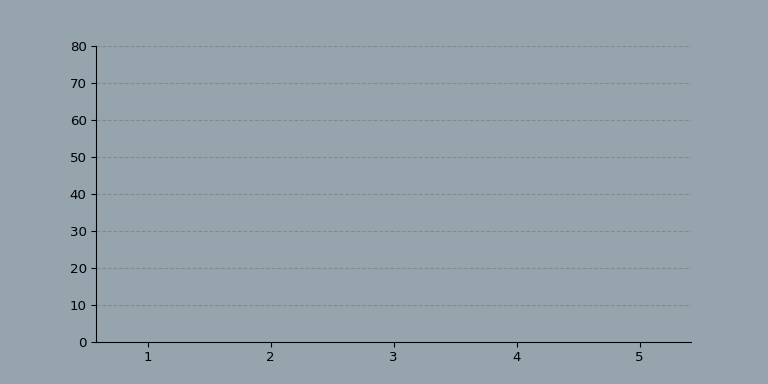

给图表添加了背景色、条形图上色、去除边框、增加网格线等。

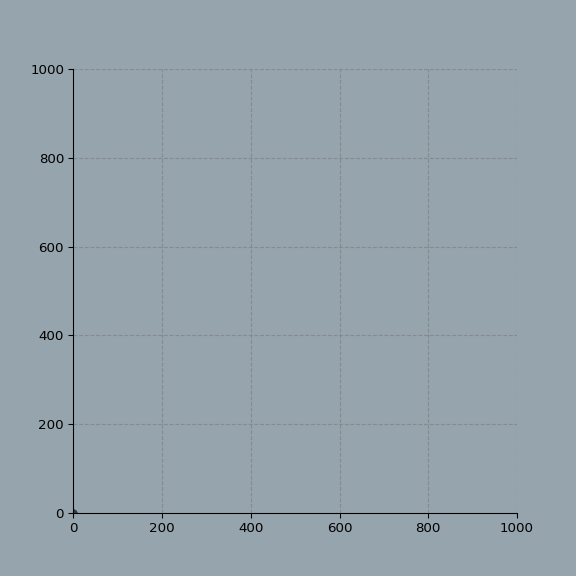

当然也有一些值得改进的地方，比如添加标题。通过插值的方式来使过渡变得更平滑，甚至可以让条形图在x轴上移动。这里不一定要在每帧上显示相同数量的点，因此需要对其进行校正来进行过渡。coordinates_lists = [[[0], [0]],
[[100, 200, 300], [100, 200, 300]],
[[400, 500, 600], [400, 500, 600]],
[[400, 500, 600, 400, 500, 600], [400, 500, 600, 600, 500, 400]],
[[500], [500]],
[[0], [0]]]
gif_name = 'movie'
n_frames = 10
bg_color = '#95A4AD'
marker_color = '#283F4E'
marker_size = 25
print('生成图表\n')
filenames = []
for index in np.arange(0, len(coordinates_lists) - 1):
# 获取当前图像及下一图像的x与y轴坐标值
x = coordinates_lists[index][0]
y = coordinates_lists[index][1]
x1 = coordinates_lists[index + 1][0]
y1 = coordinates_lists[index + 1][1]
# 查看两点差值
while len(x) diff = len(x1) - len(x)
x = x + x[:diff]
y = y + y[:diff]
while len(x1) diff = len(x) - len(x1)
x1 = x1 + x1[:diff]
y1 = y1 + y1[:diff]
# 计算路径
x_path = np.array(x1) - np.array(x)
y_path = np.array(y1) - np.array(y)
for i in np.arange(0, n_frames + 1):
# 计算当前位置
x_temp = (x + (x_path / n_frames) * i)
y_temp = (y + (y_path / n_frames) * i)
# 绘制图表
fig, ax = plt.subplots(figsize=(6, 6), subplot_kw=dict(aspect="equal"))
ax.set_facecolor(bg_color)
plt.scatter(x_temp, y_temp, c=marker_color, s=marker_size)
plt.xlim(0, 1000)
plt.ylim(0, 1000)
# 移除边框线
ax.spines['right'].set_visible(False)
ax.spines['top'].set_visible(False)
# 网格线
ax.set_axisbelow(True)
ax.yaxis.grid(color='gray', linestyle='dashed', alpha=0.7)
ax.xaxis.grid(color='gray', linestyle='dashed', alpha=0.7)
# 保存图片
filename = f'images/frame_{index}_{i}.png'
filenames.append(filename)
if (i == n_frames):
for i in range(5):
filenames.append(filename)
# 保存
plt.savefig(filename, dpi=96, facecolor=bg_color)
plt.close()
print('保存图表\n')
# 生成GIF
print('生成GIF\n')
with imageio.get_writer(f'{gif_name}.gif', mode='I') as writer:
for filename in filenames:
image = imageio.imread(filename)
writer.append_data(image)
print('保存GIF\n')
print('删除图片\n')
# 删除图片
for filename in set(filenames):
os.remove(filename)
print('完成')
使用OpenCV从图像创建mask，绘制填充有随机x/y坐标的图，并过滤mask内的点。 使用Matplotlib绘制散点图，使用ImageIO生成gif。
import os
import numpy as np
import matplotlib.pyplot as plt
import imageio
import random
import cv2
# 根据字母的形状, 将字母转化为多个随机点
def get_masked_data(letter, intensity=2):
# 多个随机点填充字母
random.seed(420)
x = []
y = []
for i in range(intensity):
x = x + random.sample(range(0, 1000), 500)
y = y + random.sample(range(0, 1000), 500)
if
letter == ' ':
return x, y
# 获取图片的mask
mask = cv2.imread(f'images/letters/{letter.upper()}.png', 0)
mask = cv2.flip(mask, 0)
# 检测点是否在mask中
result_x = []
result_y = []
for i in range(len(x)):
if (mask[y[i]][x[i]]) == 0:
result_x.append(x[i])
result_y.append(y[i])
# 返回x,y
return result_x, result_y
# 将文字切割成一个个字母
def text_to_data(txt, repeat=True, intensity=2):
print('将文本转换为数据\n')
letters = []
for i in txt.upper():
letters.append(get_masked_data(i, intensity=intensity))
# 如果repeat为1时,重复第一个字母
if repeat:
letters.append(get_masked_data(txt[0], intensity=intensity))
return letters
def build_gif(coordinates_lists, gif_name='movie', n_frames=10, bg_color='#95A4AD',
marker_color='#283F4E', marker_size=25):
print('生成图表\n')
filenames = []
for index in np.arange(0, len(coordinates_lists) - 1):
# 获取当前图像及下一图像的x与y轴坐标值
x = coordinates_lists[index][0]
y = coordinates_lists[index][1]
x1 = coordinates_lists[index + 1][0]
y1 = coordinates_lists[index + 1][1]
# 查看两点差值
while len(x) diff = len(x1) - len(x)
x = x + x[:diff]
y = y + y[:diff]
while len(x1) diff = len(x) - len(x1)
x1 = x1 + x1[:diff]
y1 = y1 + y1[:diff]
# 计算路径
x_path = np.array(x1) - np.array(x)
y_path = np.array(y1) - np.array(y)
for i in
np.arange(0, n_frames + 1):
# 计算当前位置
x_temp = (x + (x_path / n_frames) * i)
y_temp = (y + (y_path / n_frames) * i)
# 绘制图表
fig, ax = plt.subplots(figsize=(6, 6), subplot_kw=dict(aspect="equal"))
ax.set_facecolor(bg_color)
plt.xticks([]) # 去掉x轴
plt.yticks([]) # 去掉y轴
plt.axis('off') # 去掉坐标轴
plt.scatter(x_temp, y_temp, c=marker_color, s=marker_size)
plt.xlim(0, 1000)
plt.ylim(0, 1000)
# 移除框线
ax.spines['right'].set_visible(False)
ax.spines['top'].set_visible(False)
# 网格线
ax.set_axisbelow(True)
ax.yaxis.grid(color='gray', linestyle='dashed', alpha=0.7)
ax.xaxis.grid(color='gray', linestyle='dashed', alpha=0.7)
# 保存图片
filename = f'images/frame_{index}_{i}.png'
if (i == n_frames):
for i in range(5):
filenames.append(filename)
filenames.append(filename)
# 保存
plt.savefig(filename, dpi=96, facecolor=bg_color)
plt.close()
print('保存图表\n')
# 生成GIF
print('生成GIF\n')
with imageio.get_writer(f'{gif_name}.gif', mode='I') as writer:
for filename in filenames:
image = imageio.imread(filename)
writer.append_data(image)
print('保存GIF\n')
print('删除图片\n')
# 删除图片
for filename in set(filenames):
os.remove(filename)
print('完成')

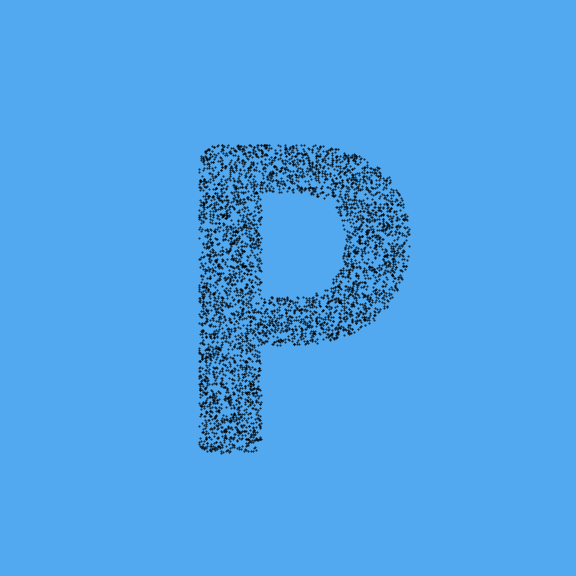

coordinates_lists = text_to_data('Python'
, repeat=True, intensity=50)
build_gif(coordinates_lists,
gif_name='Python',
n_frames=7,
bg_color='#52A9F0',
marker_color='#000000',
marker_size=0.2)
# 创建一个随机的x/y坐标列表，并使用mask对其进行过滤。
get_masked_data()
# 将文本转化为数据
text_to_data()
# 使用坐标点生成散点图, 保存GIF
build_gif()

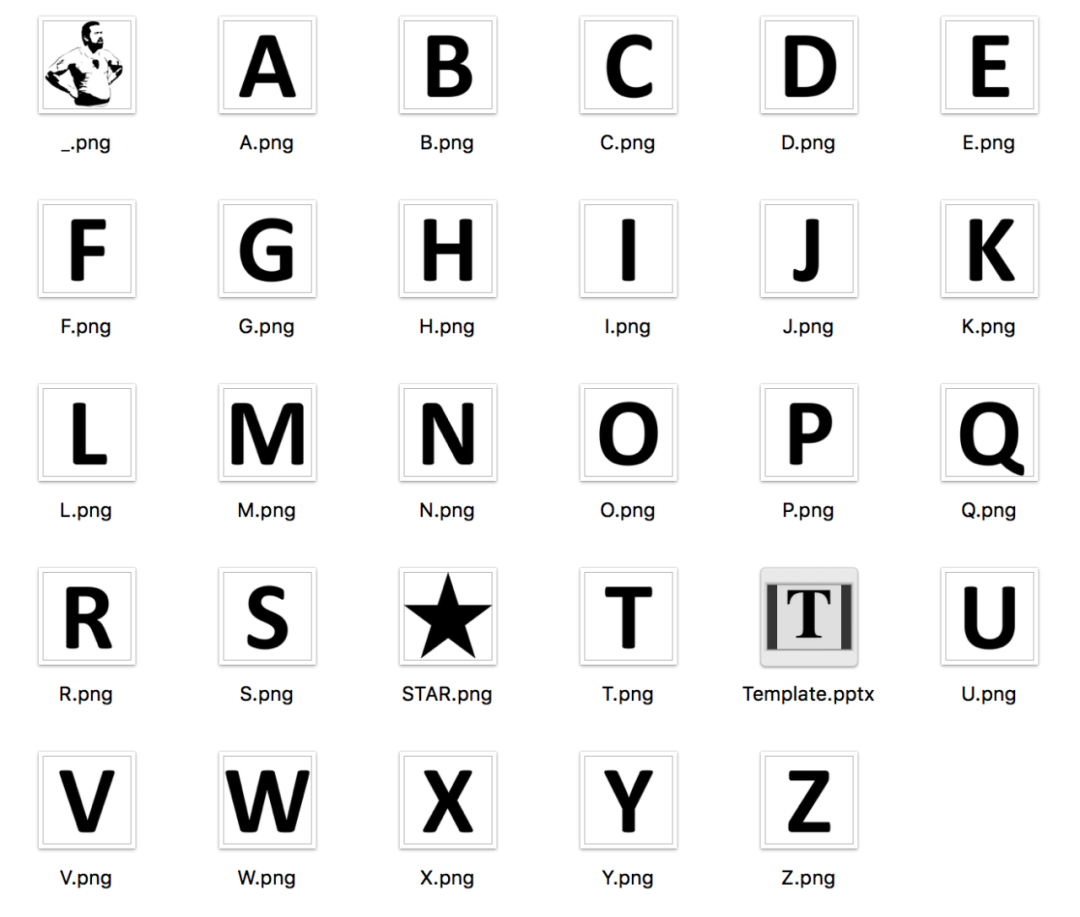

这里小F给大家提供了26个字母，大伙可以自行组合。

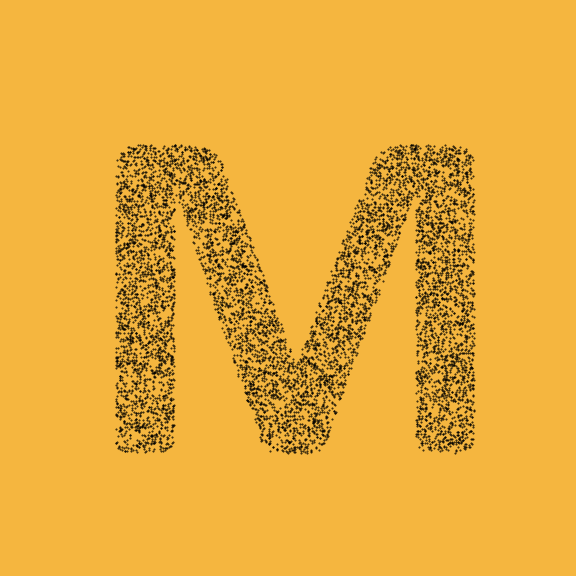

图片的大小应为1000x1000像素，mask着色为黑色，背景为白色。然后将png文件保存在images/letters文件夹中，单独一个字符命名。coordinates_lists = text_to_data('mac_', repeat=True, intensity=50)
build_gif(coordinates_lists,
gif_name='mac',
n_frames=7,
bg_color='#F5B63F',
marker_color='#000000',
marker_size=0.2)
使用Matplotlib+Imageio创建动态图表，案例比较简单，大家可以自行下载代码进行学习。
最后在公众号回复「动画」，获取到本次使用到的代码和数据。
