【深度学习】超级赞!N个神经网络可视化利器

机器学习初学者 • 2 年前 • 225 次点击

分享展示神经网络的N个利器

1、PlotNeuralNet

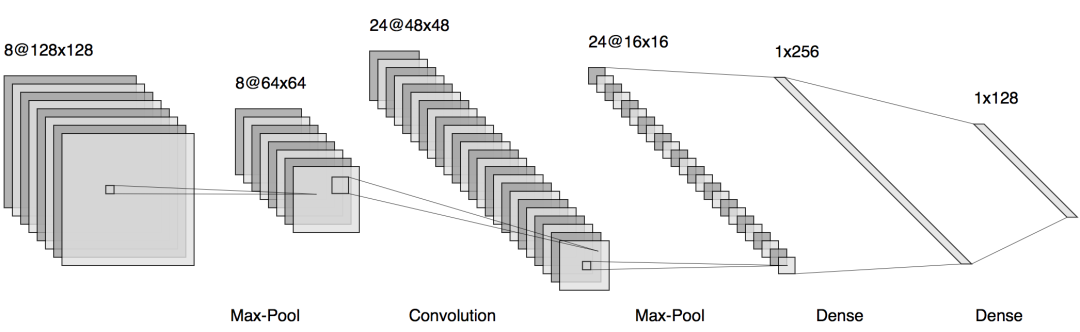

使用Latex绘制神经网络。传送门:https://github.com/HarisIqbal88/PlotNeuralNet

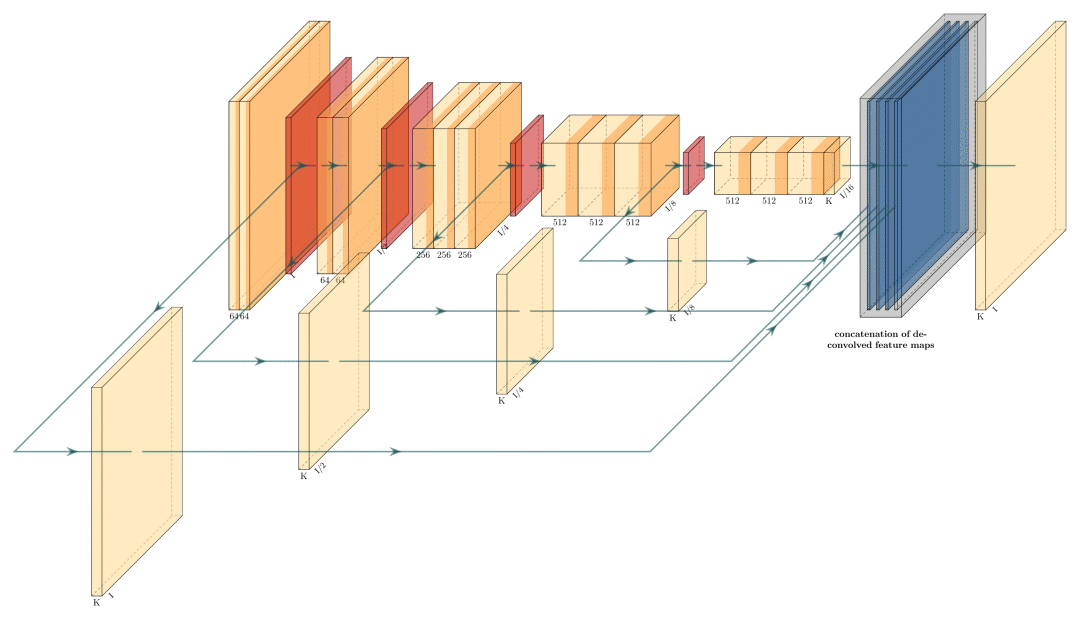

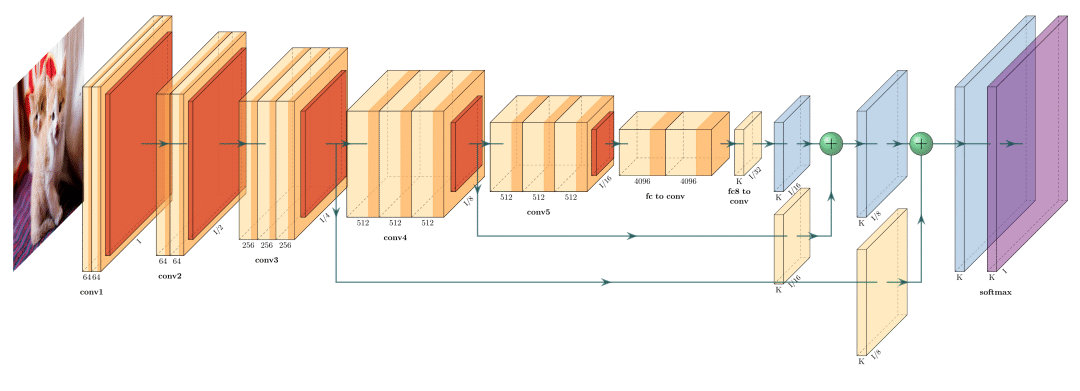

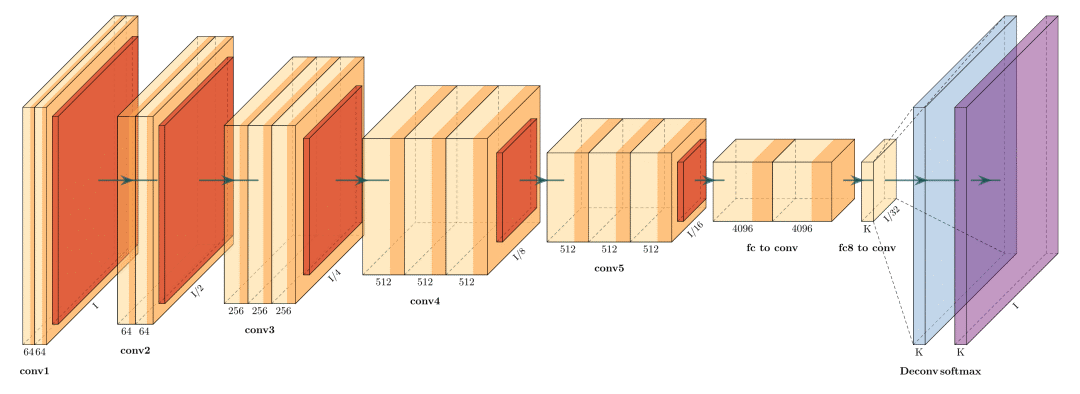

FCN-8模型

overleaf上Latex代码:https://www.overleaf.com/read/kkqntfxnvbsk

FCN-32模型

overleaf上Latex代码:https://www.overleaf.com/read/wsxpmkqvjnbs

Holistically-Nested Edge Detection

overleaf上Latex代码:https://www.overleaf.com/read/jxhnkcnwhfxp


2、Matlab

https://www.mathworks.com/help/deeplearning/ref/view.html;jsessionid=bd77484ba149c98d4d410abed983

[x,t] = iris_dataset;
net = patternnet;
net = configure(net,x,t);
view(net)

3、NN-SVG

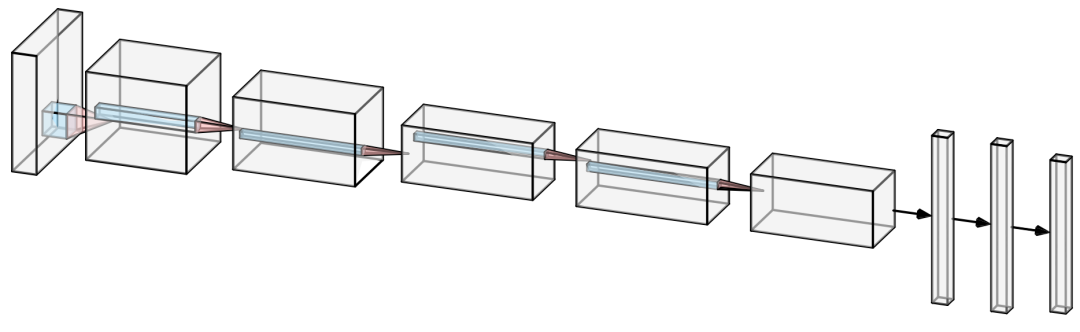

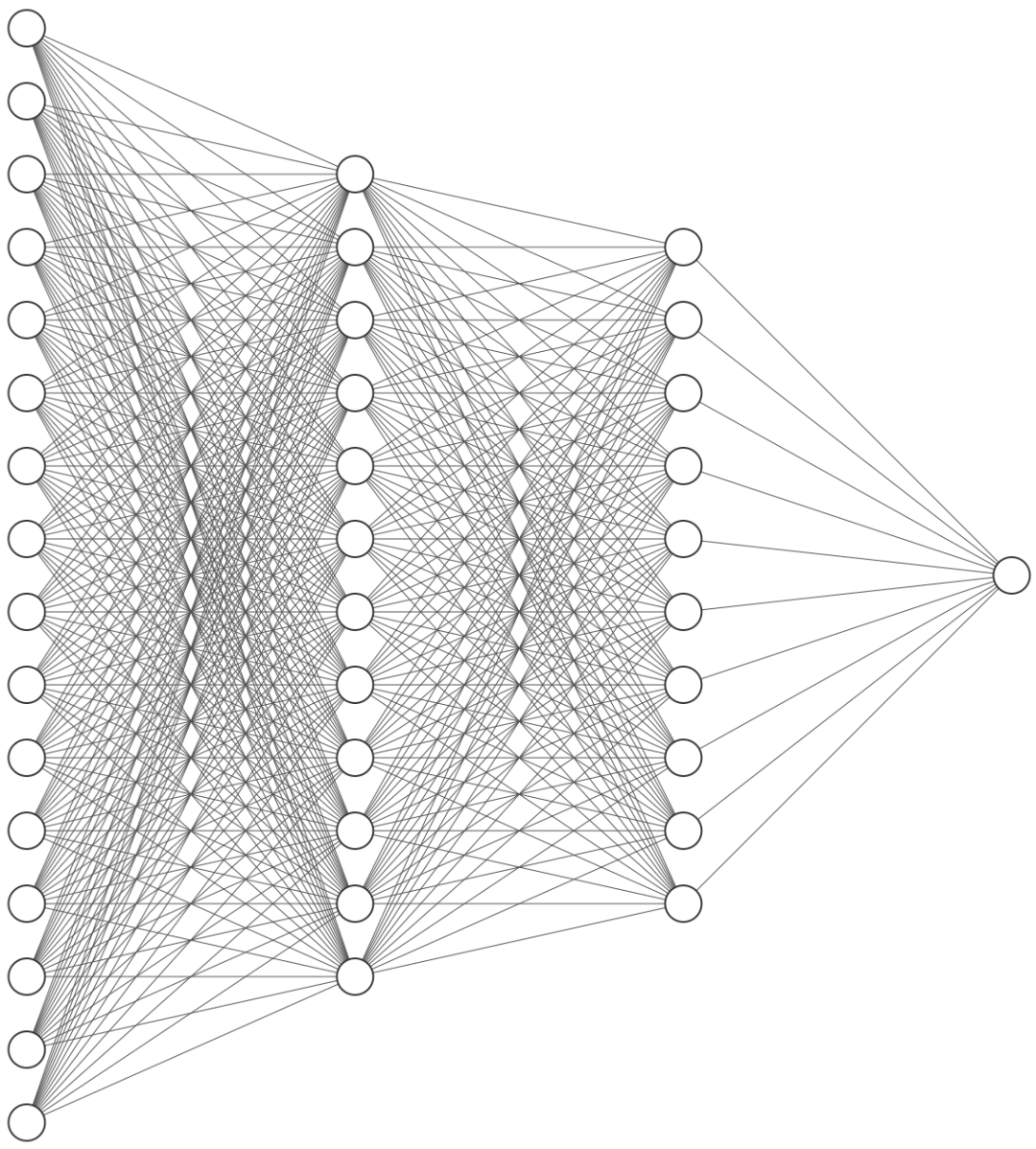

一个在线工具,点点就阔以了:http://alexlenail.me/NN-SVG/LeNet.html

FCNN模型
AlexNet模型

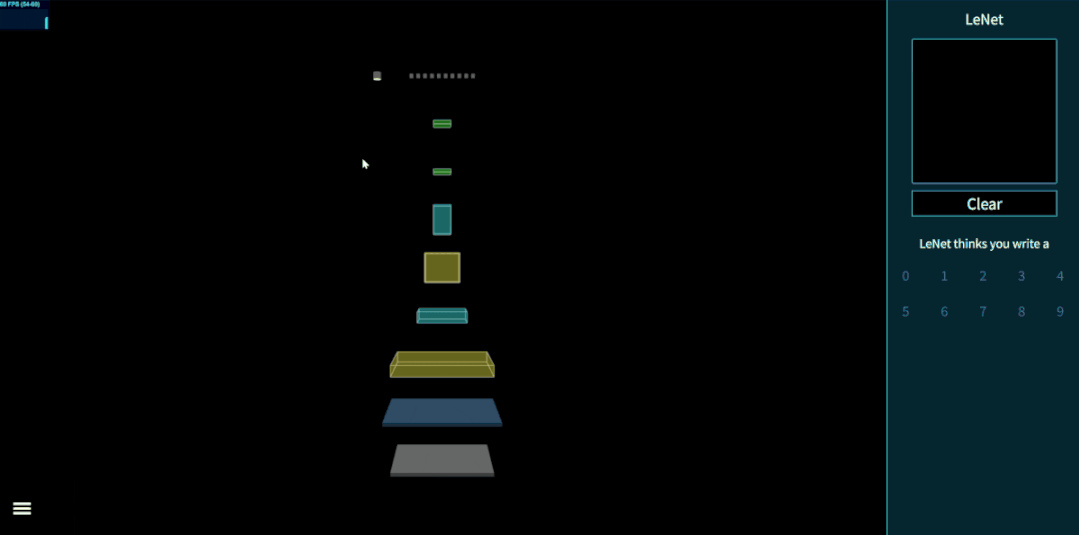

LeNet模型

4、graphcore

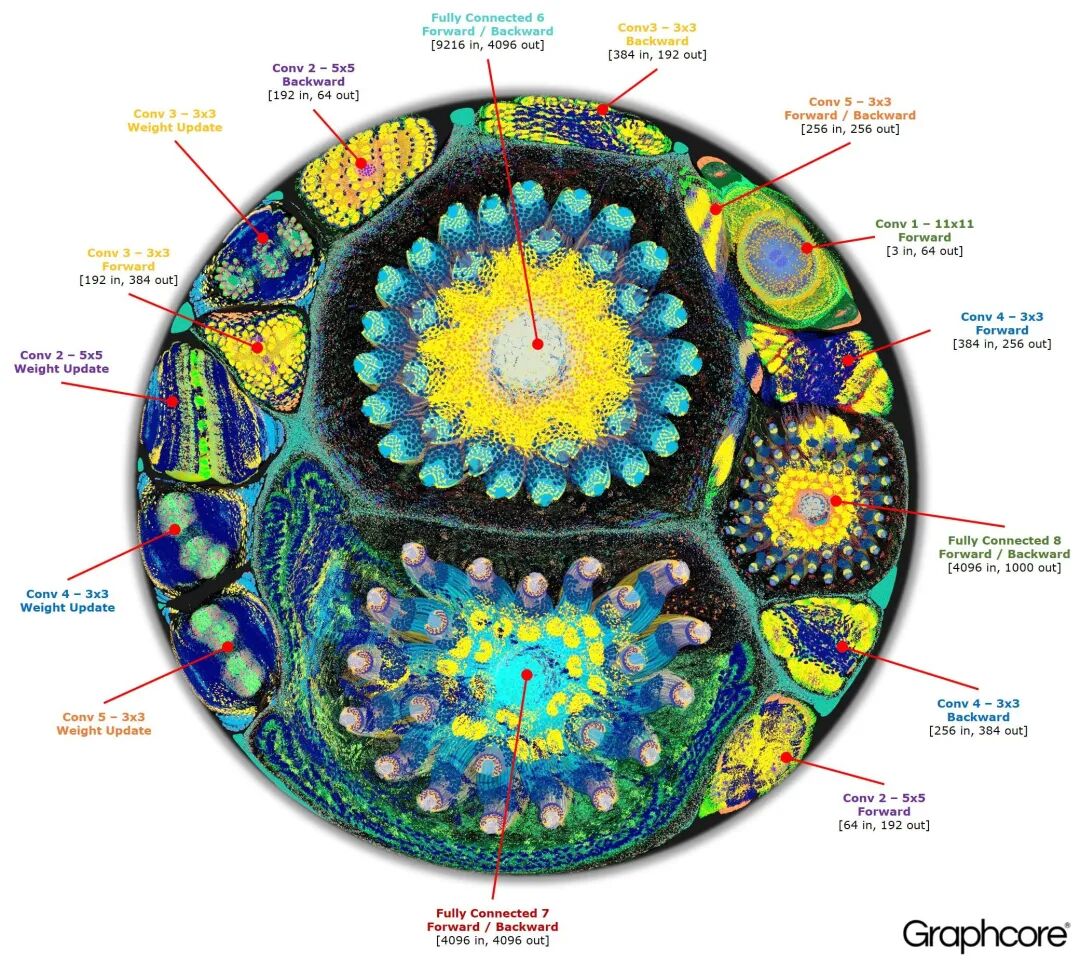

回到神经网络最初的地方,像生物细胞神经元neurons一样展示神经网络。https://www.graphcore.ai/posts/what-does-machine-learning-look-like

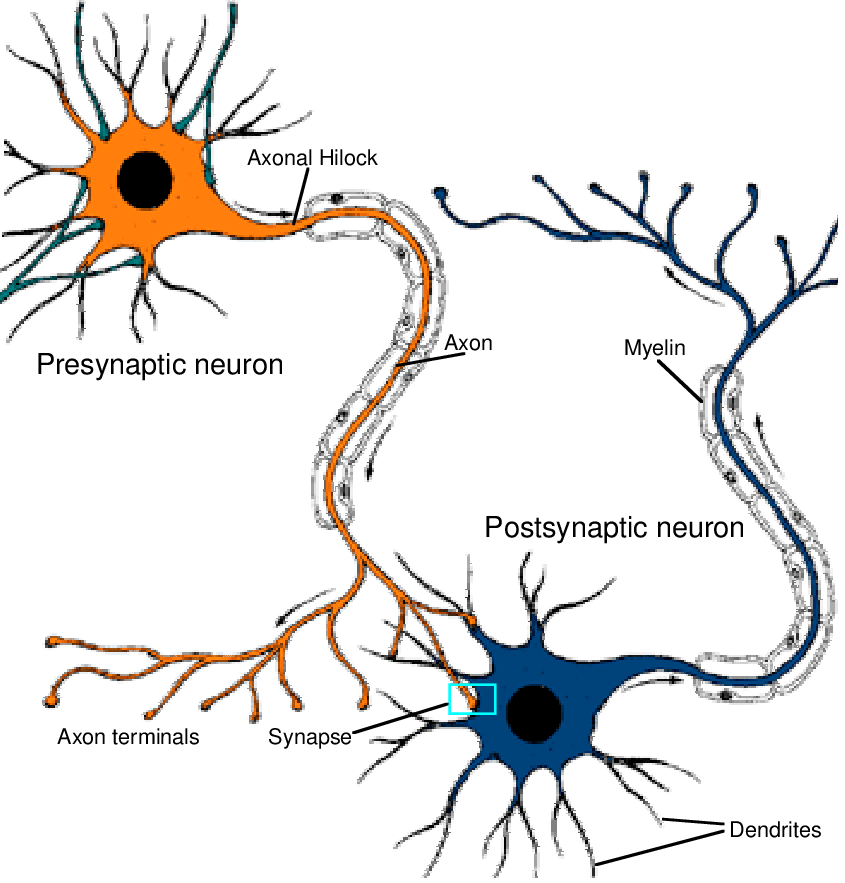

生物细胞神经元模式图
AlexNet模型

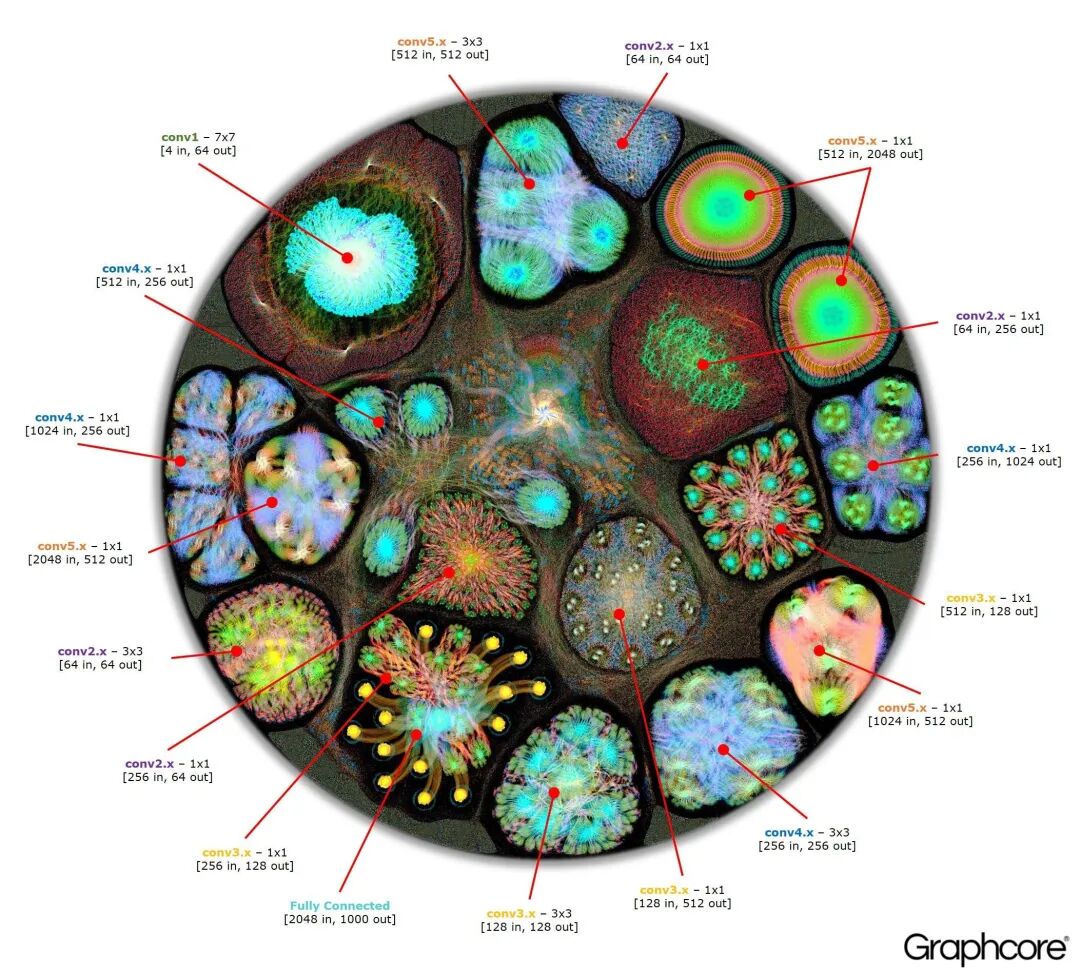

Resnet 50模型

5、graphviz

http://www.graphviz.org/

之前介绍过一个类似绘制网络关系的工具👉盘一盘社交网络分析常用networks

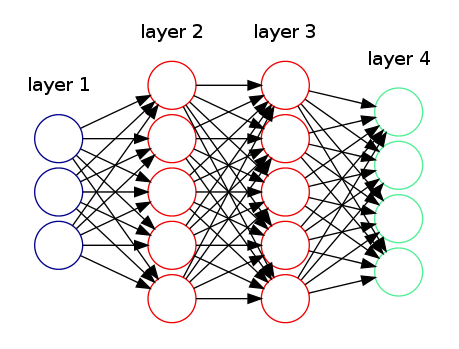

4层网络

6、Keras

深度学习框架Keras下的一个小模块,

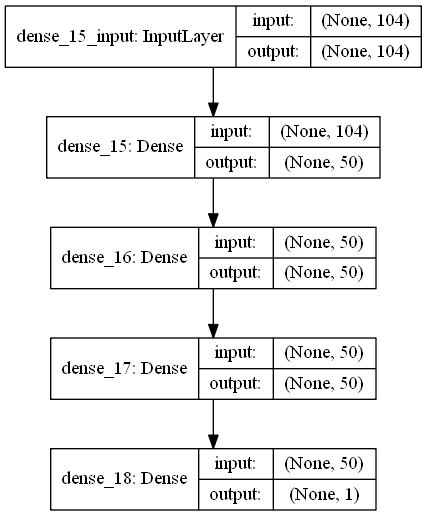

https://keras.io/api/utils/model_plotting_utils/


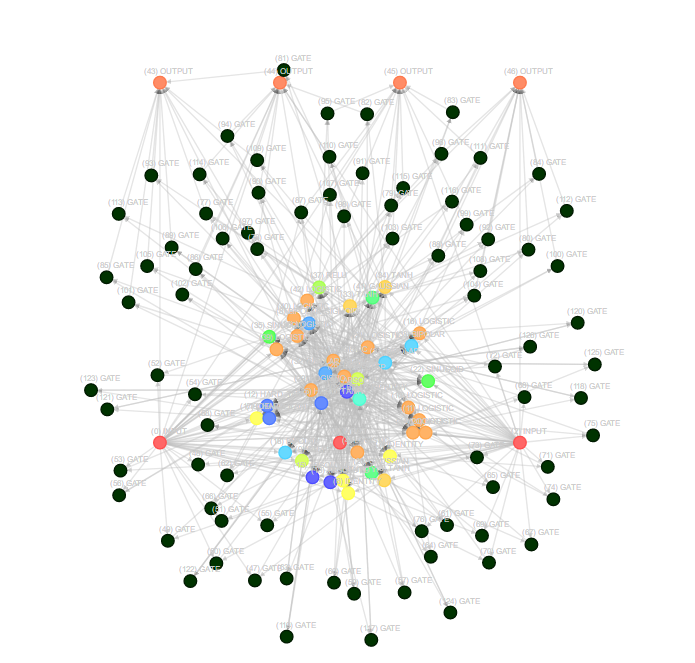

7、neataptic

https://github.com/wagenaartje/neataptic


8、Quiver

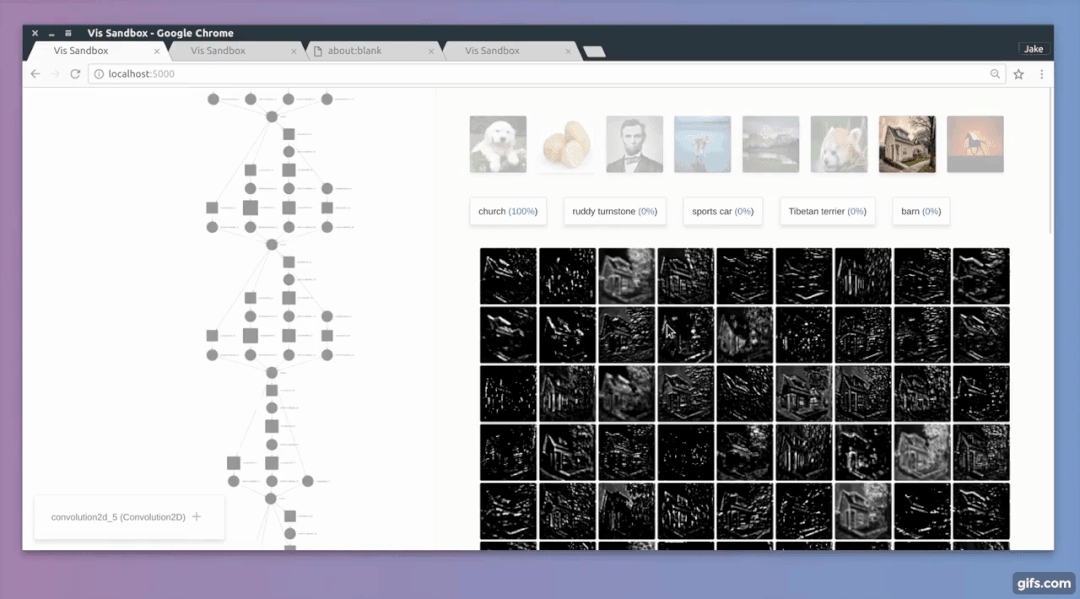

https://github.com/keplr-io/quiver


9、Keras.js

在线工具

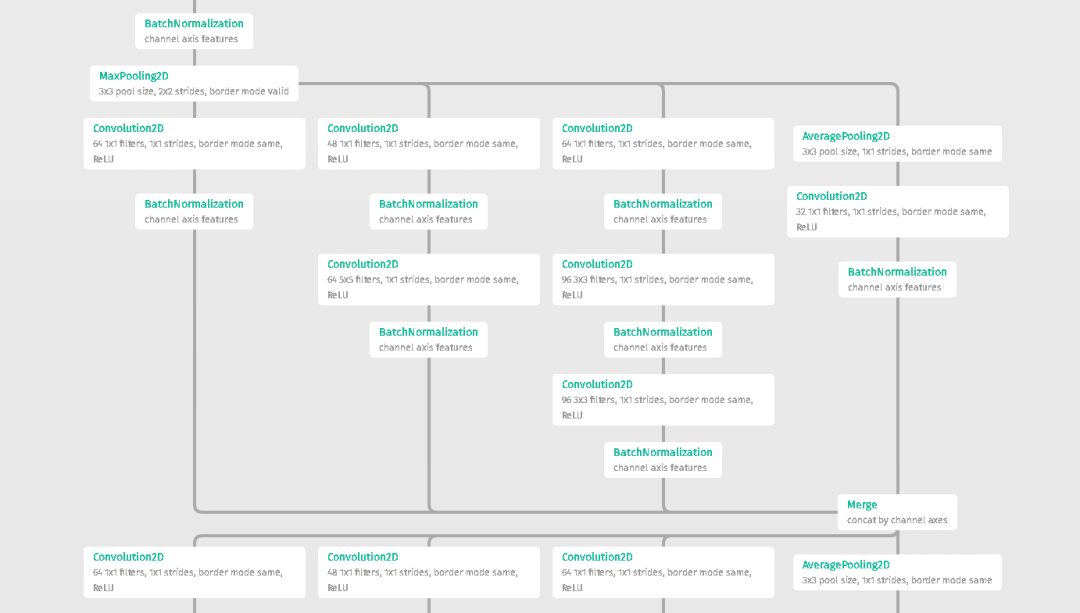

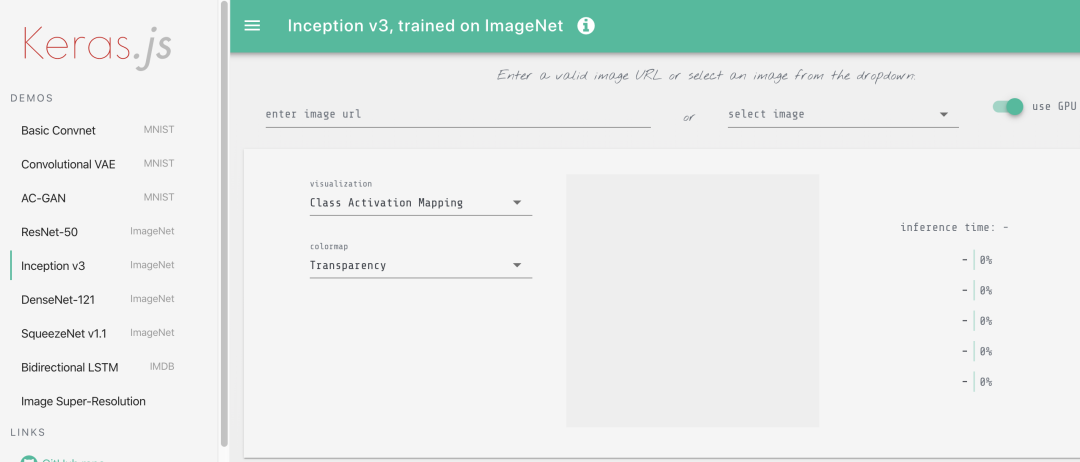

https://transcranial.github.io/keras-js/#/inception-v3


10、Netscope CNN Analyzer

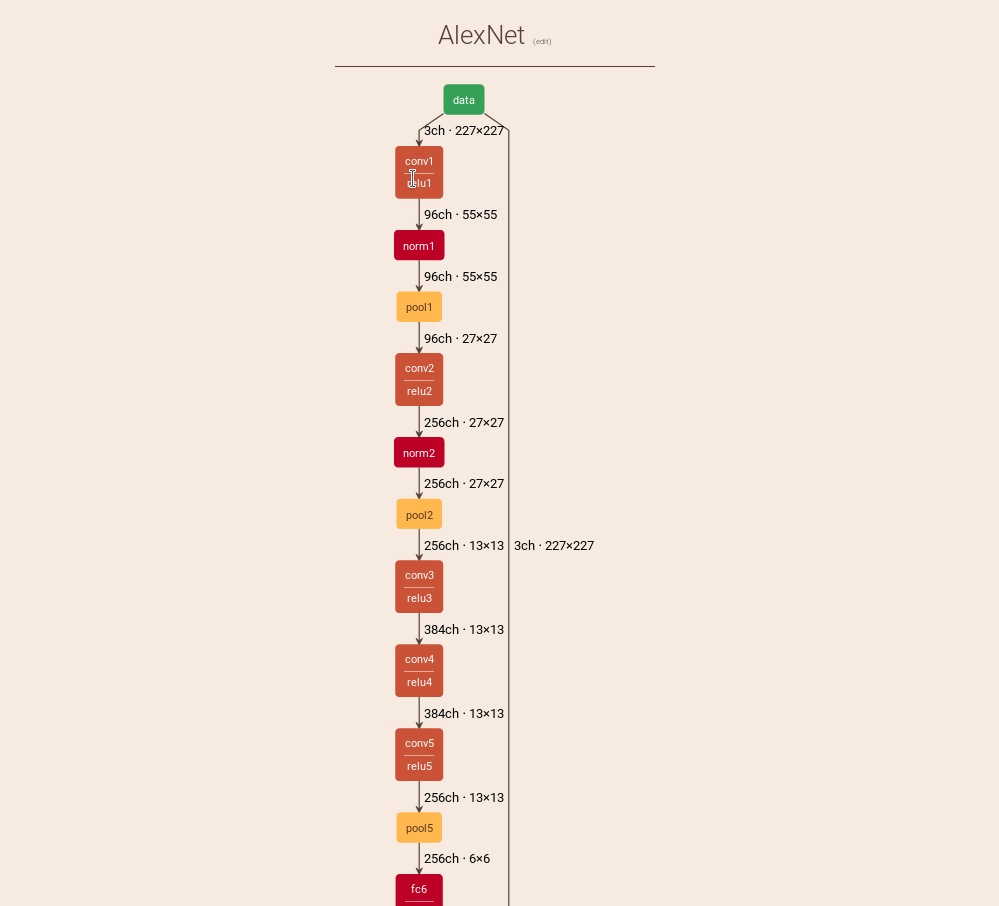

http://dgschwend.github.io/netscope/quickstart.html


11、keras-sequential-ascii

https://github.com/stared/keras-sequential-ascii/

VGG 16 Architecture

           OPERATION           DATA DIMENSIONS   WEIGHTS(N)   WEIGHTS(%)

              Input   #####      3  224  224
         InputLayer     |   -------------------         0     0.0%
                      #####      3  224  224
      Convolution2D    \|/  -------------------      1792     0.0%
               relu   #####     64  224  224
      Convolution2D    \|/  -------------------     36928     0.0%
               relu   #####     64  224  224
       MaxPooling2D   Y max -------------------         0     0.0%
                      #####     64  112  112
      Convolution2D    \|/  -------------------     73856     0.1%
               relu   #####    128  112  112
      Convolution2D    \|/  -------------------    147584     0.1%
               relu   #####    128  112  112
       MaxPooling2D   Y max -------------------         0     0.0%
                      #####    128   56   56
      Convolution2D    \|/  -------------------    295168     0.2%
               relu   #####    256   56   56
      Convolution2D    \|/  -------------------    590080     0.4%
               relu   #####    256   56   56
      Convolution2D    \|/  -------------------    590080     0.4%
               relu   #####    256   56   56
       MaxPooling2D   Y max -------------------         0     0.0%
                      #####    256   28   28
      Convolution2D    \|/  -------------------   1180160     0.9%
               relu   #####    512   28   28
      Convolution2D    \|/  -------------------   2359808     1.7%
               relu   #####    512   28   28
      Convolution2D    \|/  -------------------   2359808     1.7%
               relu   #####    512   28   28
       MaxPooling2D   Y max -------------------         0     0.0%
                      #####    512   14   14
      Convolution2D    \|/  -------------------   2359808     1.7%
               relu   #####    512   14   14
      Convolution2D    \|/  -------------------   2359808     1.7%
               relu   #####    512   14   14
      Convolution2D    \|/  -------------------   2359808     1.7%
               relu   #####    512   14   14
       MaxPooling2D   Y max -------------------         0     0.0%
                      #####    512    7    7
            Flatten   ||||| -------------------         0      0.0%
                      #####       25088
              Dense   XXXXX ------------------- 102764544    74.3%
               relu   #####        4096
              Dense   XXXXX -------------------  16781312    12.1%
               relu   #####        4096
              Dense   XXXXX -------------------   4097000     3.0%
            softmax   #####        1000

12、TensorBoard

一个评估深度学习框架TensorFlow模型的强力工具。

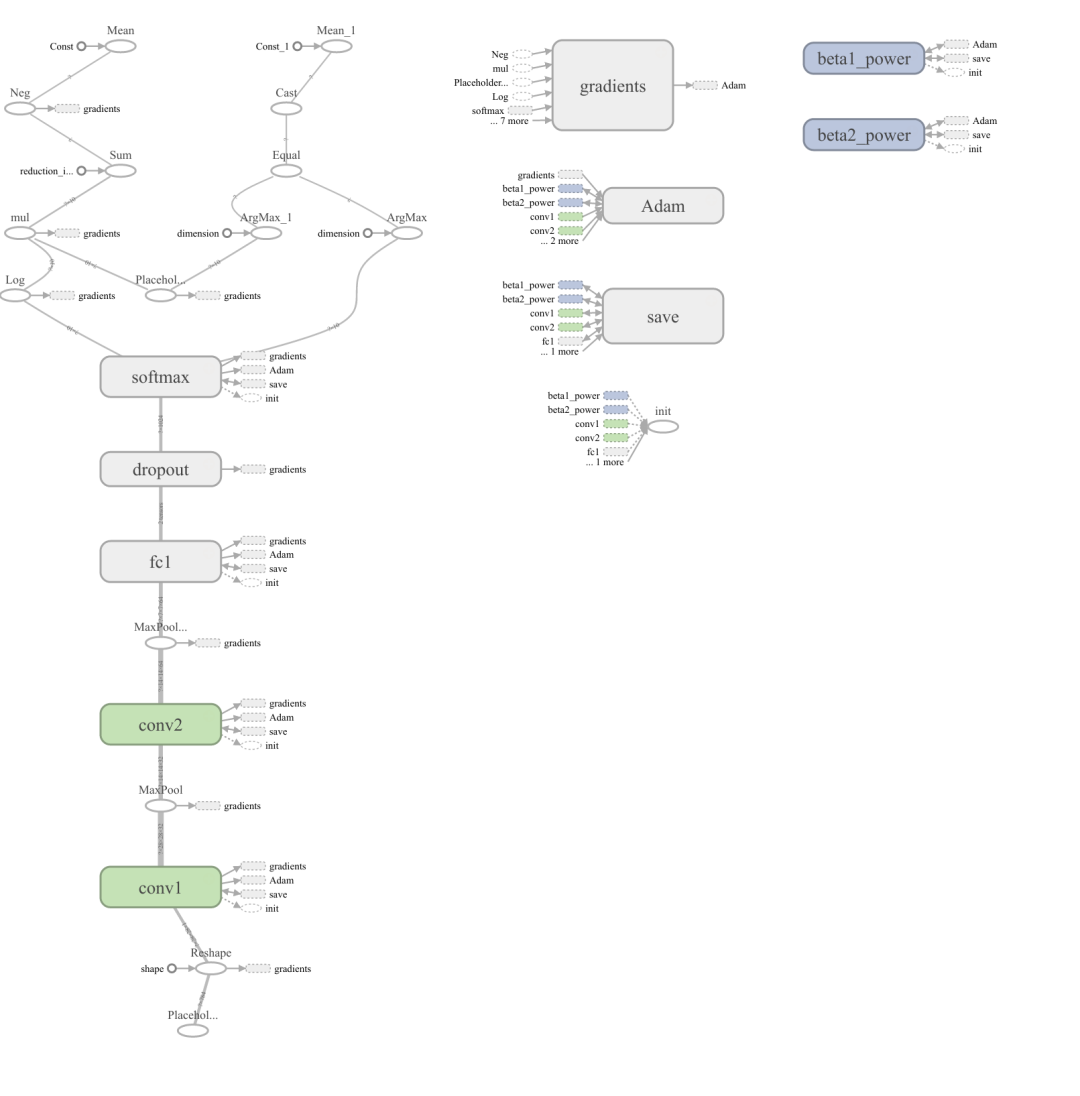

https://www.tensorflow.org/tensorboard/graphs

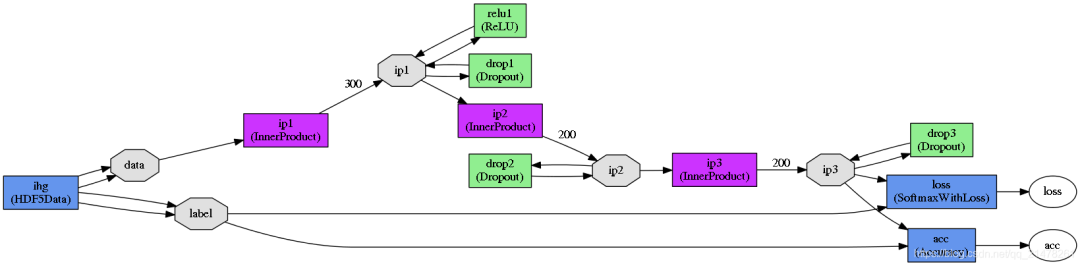

13、Caffe

同样是深度学习框架Caffe下的一个小工具,

https://github.com/BVLC/caffe/blob/master/python/caffe/draw.py


14、TensorSpace

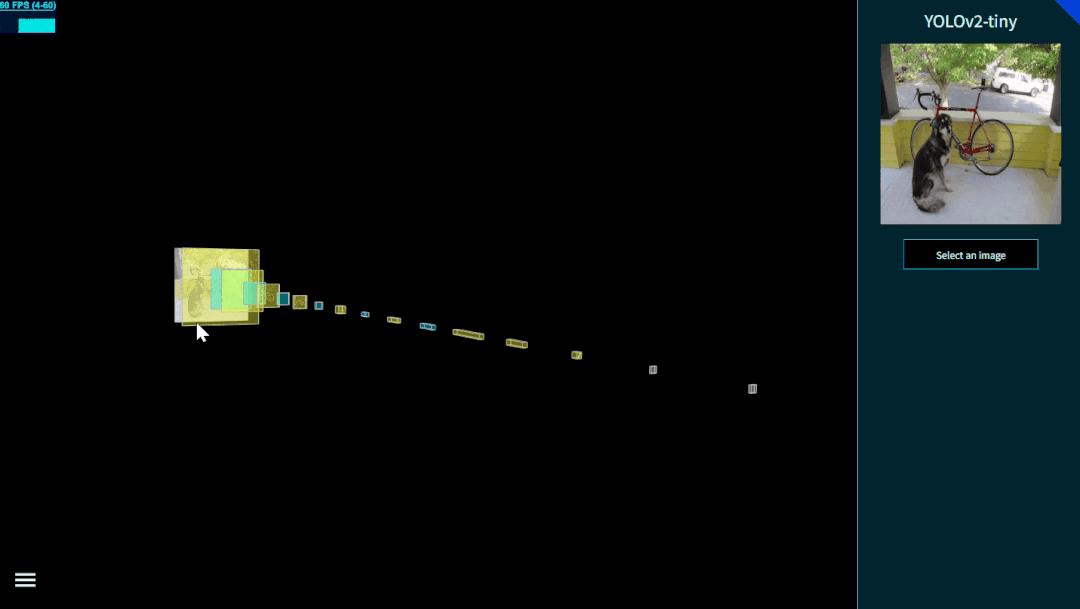

3D模式展示神经网络

https://tensorspace.org/

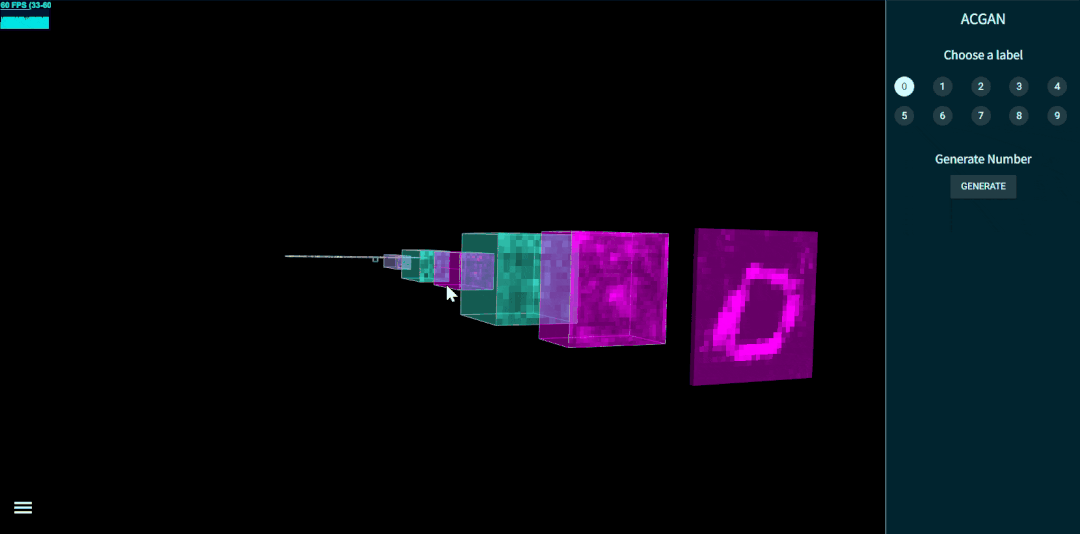

ACGAN模型

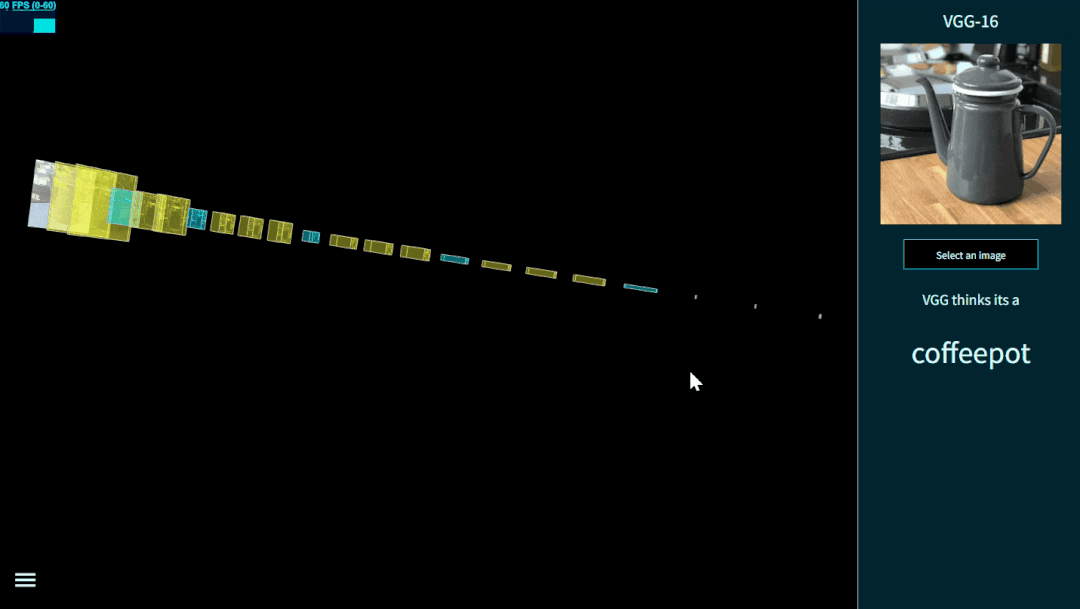

Vgg16模型
LeNet模型

-END-
