一文学会Python绘制常见二维图

happy科研 • 1 年前 • 159 次点击

背景介绍

今天我们来学习一下,使用Python如何绘制常见的二维图形。

教程代码可直接复制,粘贴到python的IDE中进行运行即可出图。

软件介绍

[软件名称]:Anaconda | Spyder

[软件安装]:可以参考下方这个推文

Anaconda的下载和安装

基础绘图

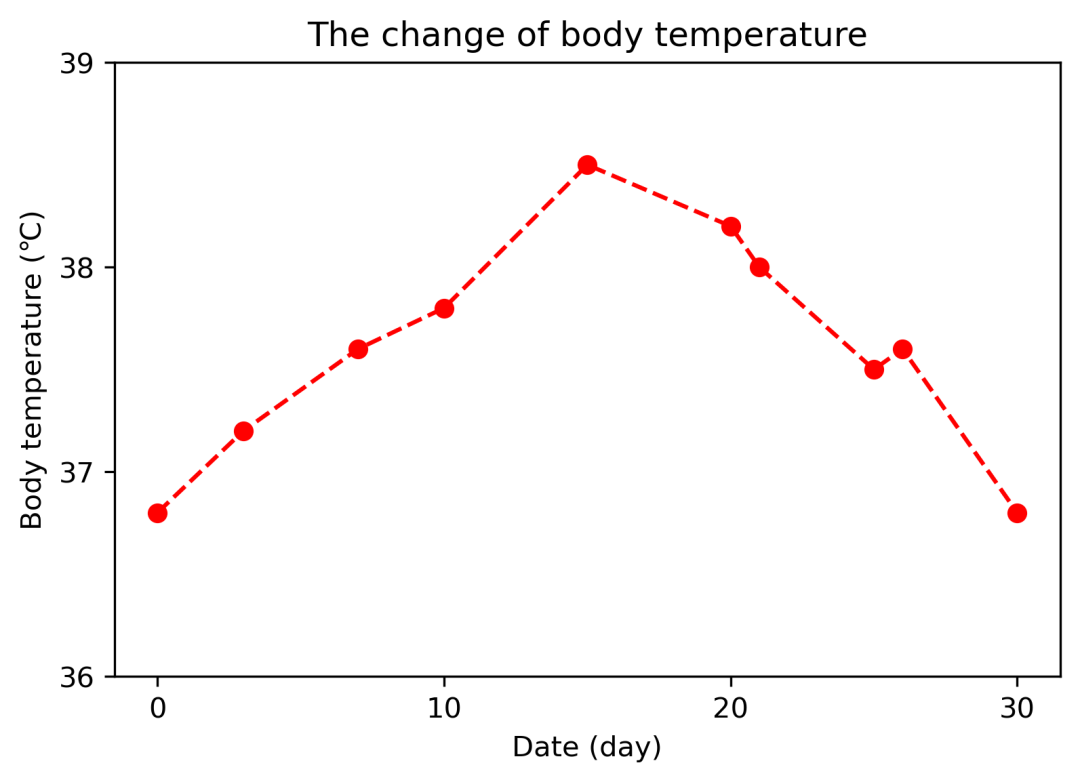

折线图

# 导入库
import matplotlib.pyplot as plt

# 设置数据
date = [0,3,7,10,15,20,21,25,26,30]
body_temp = [36.8, 37.2, 37.6,37.8,38.5, 38.2, 38.0, 37.5, 37.6, 36.8]

# 绘制折线图
plt.plot(date,body_temp,
        # 设置颜色
        color = "r",
        # 设置线型
        linestyle = "--",
        # 设置标记
        marker = "o")

# 设置x标签
plt.xlabel("Date (day)")
# 设置y标签
plt.ylabel("Body temperature (℃)")
# 设置标题
plt.title("The change of body temperature")
# 设置x轴的标签
plt.xticks([0,10,20,30])
# 设置y轴的标签
plt.yticks([36,37, 38,39])
plt.show()

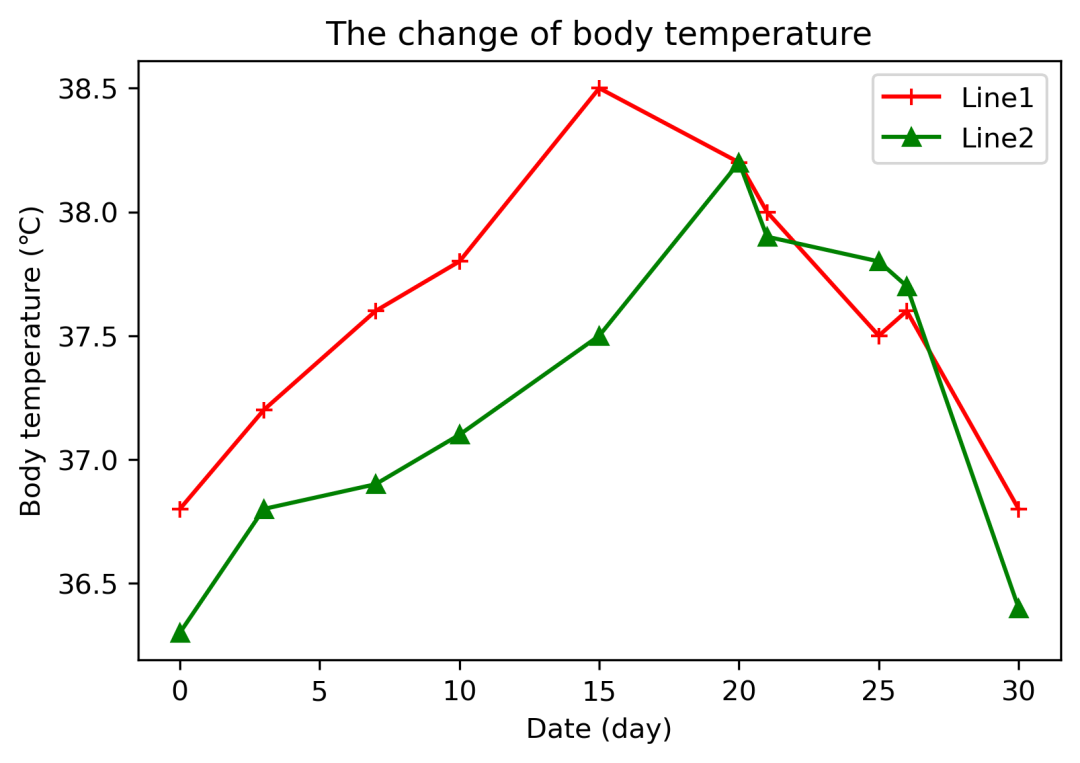

多条折线

# 导入库
import matplotlib.pyplot as plt

# 设置数据
date = [0,3,7,10,15,20,21,25,26,30]
body_temp = [36.8, 37.2, 37.6,37.8,38.5, 38.2, 38.0, 37.5, 37.6, 36.8]

body_temp2 = [36.3, 36.8, 36.9, 37.1,37.5, 38.2, 37.9, 37.8, 37.7, 36.4]

# 绘制第一条线
plt.plot(date,body_temp,
        color = "r",
        marker = "+",
        label = "Line1")
# 绘制第二条线
plt.plot(date,body_temp2,
        color = "g",
        marker = "^",
        label = "Line2")
plt.xlabel("Date (day)")
plt.ylabel("Body temperature (℃)")
plt.title("The change of body temperature")
plt.legend()

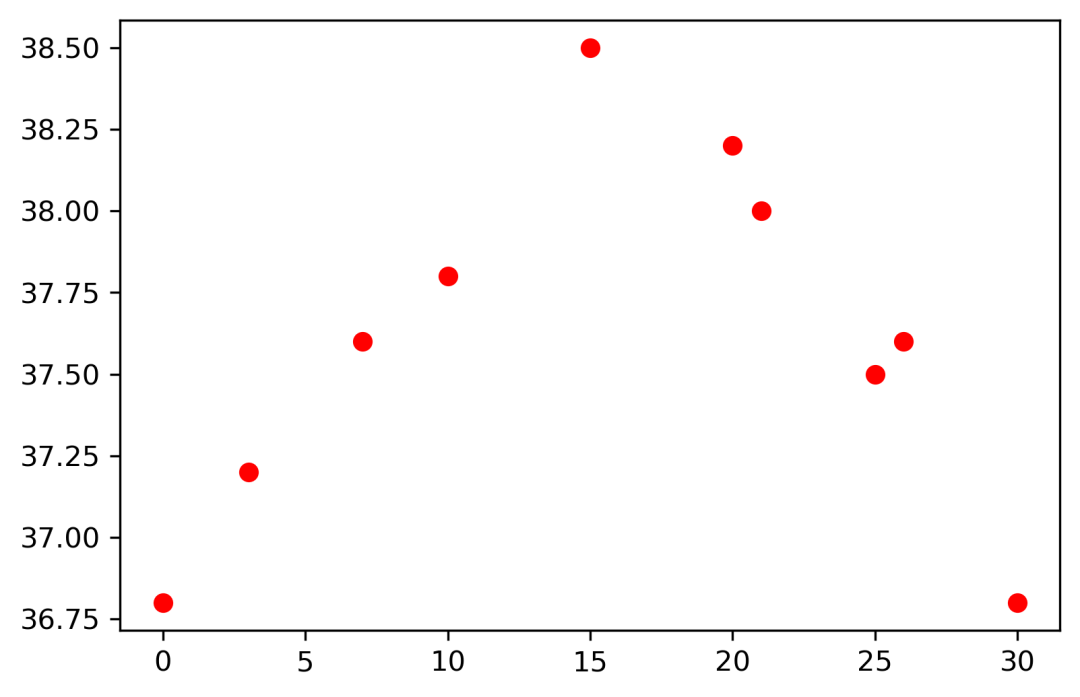

散点图

# 导入库
import matplotlib.pyplot as plt

# 设置数据
date = [0,3,7,10,15 ,20,21,25,26,30]
body_temp = [36.8, 37.2, 37.6,37.8,38.5, 38.2, 38.0, 37.5, 37.6, 36.8]

plt.scatter(date,body_temp,
           color = "r")
plt.show()

两个散点图

# 导入库
import matplotlib.pyplot as plt

# 导入库
import matplotlib.pyplot as plt

# 设置数据
date = [0,3,7,10,15,20,21,25,26,30]
body_temp = [36.8, 37.2, 37.6,37.8,38.5, 38.2, 38.0, 37.5, 37.6, 36.8]

body_temp2 = [36.3, 36.8, 36.9, 37.1,37.5, 38.2, 37.9, 37.8, 37.7, 36.4]

# 绘制第一条线
plt.scatter(date,body_temp,
        color = "r",
        marker = "+",
        label = "Line1")
# 绘制第二条线
plt.scatter(date,body_temp2,
        color = "g",
        marker = "^",
        label = "Line2")
plt.xlabel("Date (day)")
plt.ylabel("Body temperature (℃)")
plt.title("The change of body temperature")
plt.legend()

柱状图

# 导入库
import matplotlib.pyplot as plt

# 设置数据
date = [0,1,2,3,4,5,6,7,8,9]
body_temp = [36.8, 37.2, 37.6,37.8,38.5, 38.2, 38.0, 37.5, 37.6, 36.8]

plt.bar(date,body_temp,
        color = "r")
plt.ylim(36,39)
plt.xlabel("Date (day)")
plt.ylabel("Body temperature (℃)")
plt.title("The change of body temperature")
plt.legend()

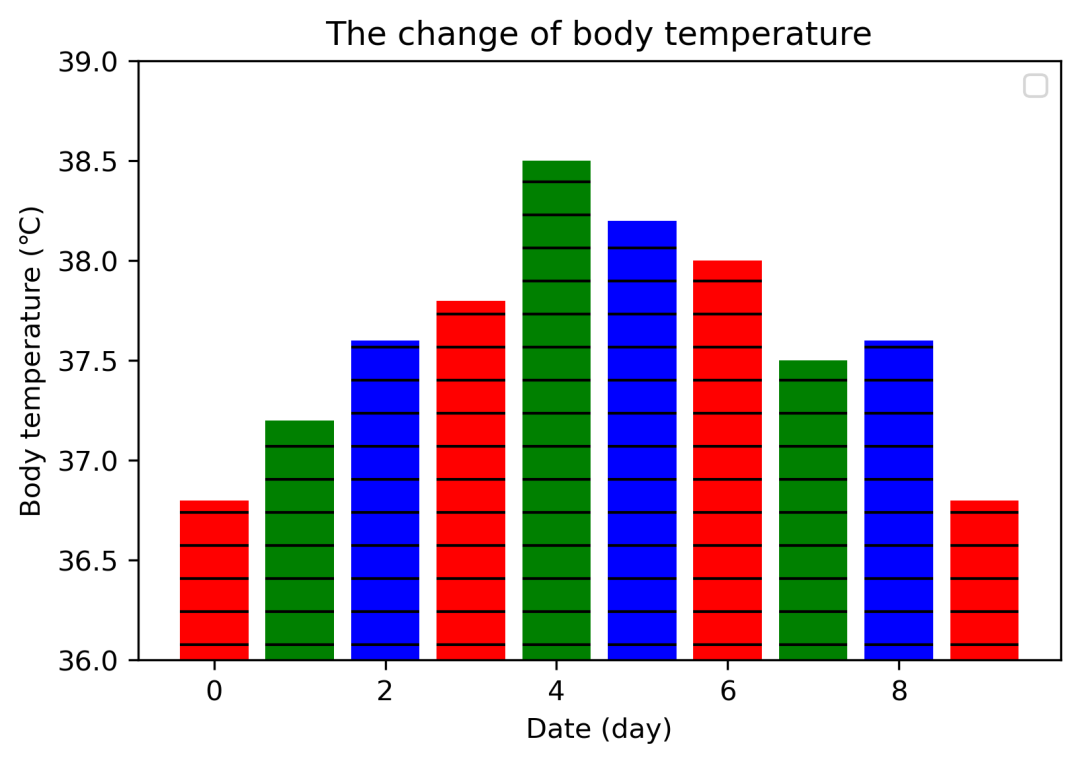

色彩斑斓的柱状图

通过给与三个或多个颜色连续性填充

# 导入库
import matplotlib.pyplot as plt

# 设置数据
date = [0,1,2,3,4,5,6,7,8,9]
body_temp = [36.8, 37.2, 37.6,37.8,38.5, 38.2, 38.0, 37.5, 37.6, 36.8]

plt.bar(date,body_temp,
       # 填充三种颜色
        color = ["r","g","b"],
        # 填充形状
        hatch = ["/"])
plt.ylim(36,39)
plt.xlabel("Date (day)")
plt .ylabel("Body temperature (℃)")
plt.title("The change of body temperature")
plt.legend()

其他的填充形状

'/', '\', '|', '-', '+', 'x','o', 'O', '.', '*'

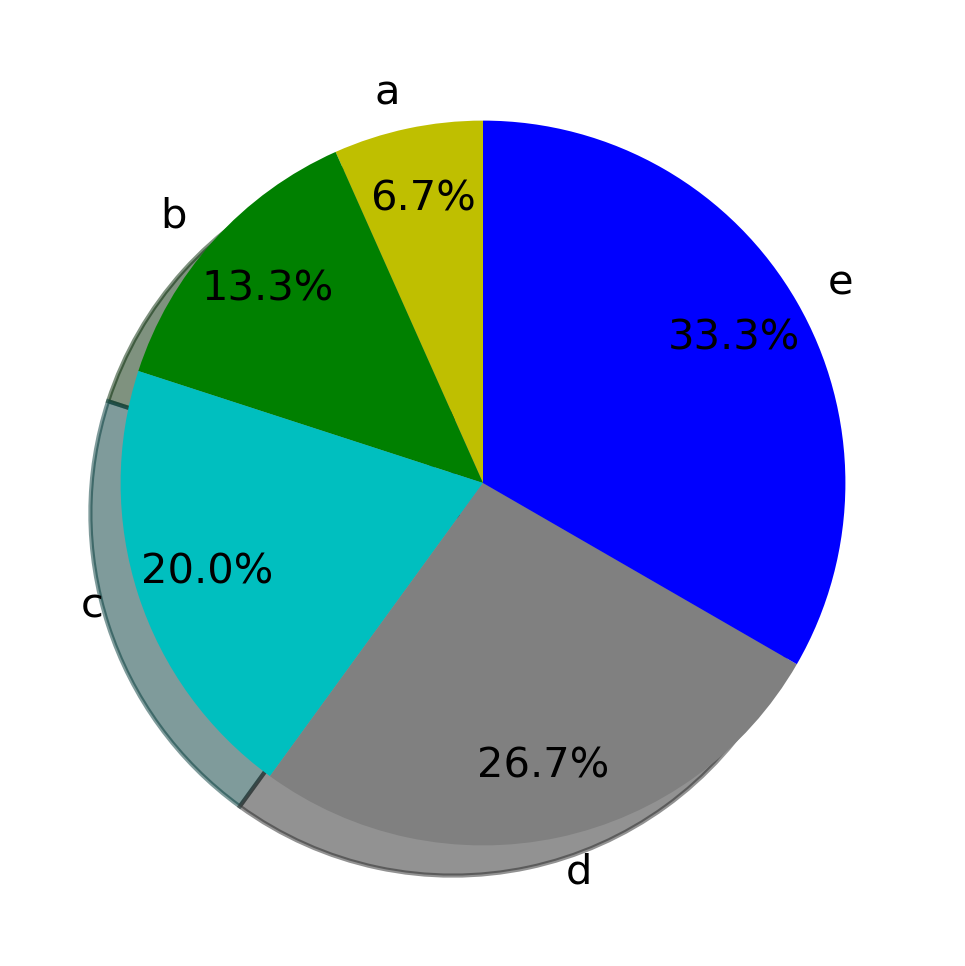

饼图

# 导入库
import matplotlib.pyplot as plt

# 设置数据
value = [100,200,300,400,500]
label = ["a","b","c","d","e"]

# 绘图
plt.pie(x = value,labels = label,
       # 设置颜色
       colors = ['y' ,'g','c','gray',"b"],
       # 添加阴影
       shadow = True,
       # 添加百分比
       autopct = "%1.1f%%",
       # 设置标签距离
       pctdistance = 0.8,
       # 设置角度
       startangle = 90)

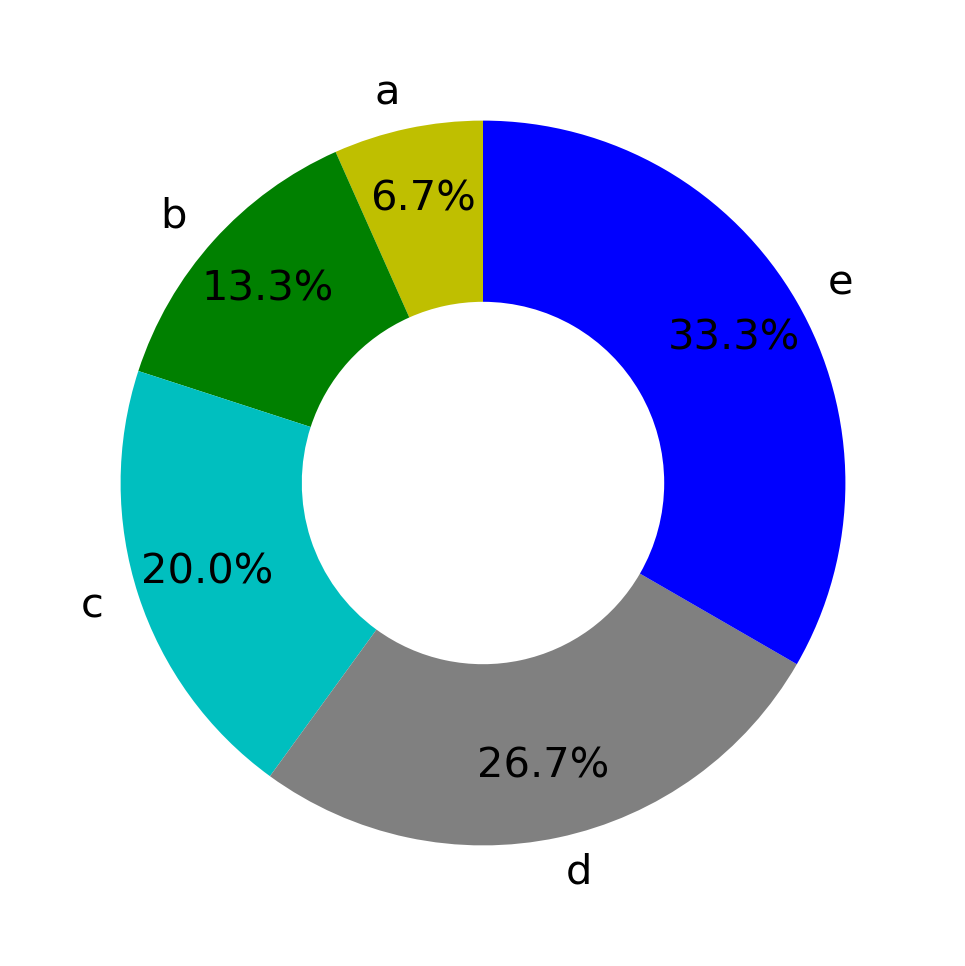

空心饼图

# 导入库
import matplotlib.pyplot as plt

# 设置数据
value = [100,200,300,400,500]
label = ["a","b","c","d","e"]

# 绘图
plt.pie(x = value,labels = label,
       colors = ['y','g','c','gray',"b"],
       autopct = "%1.1f%%",
       pctdistance = 0.8,
       startangle = 90,
       # 设置空心距离
       wedgeprops = dict(width = 0.5))

箱线图/小提琴图

# 导入库
import matplotlib.pyplot as plt

# 设置数据
data1 = [8,3,19,12,14,56,40,36,27,10,11]
data2 = [1,3,15,12,15,30,13,16,27,10, 11]
data3 = [8,3,10,12,14,56,67,36,27,10,100]

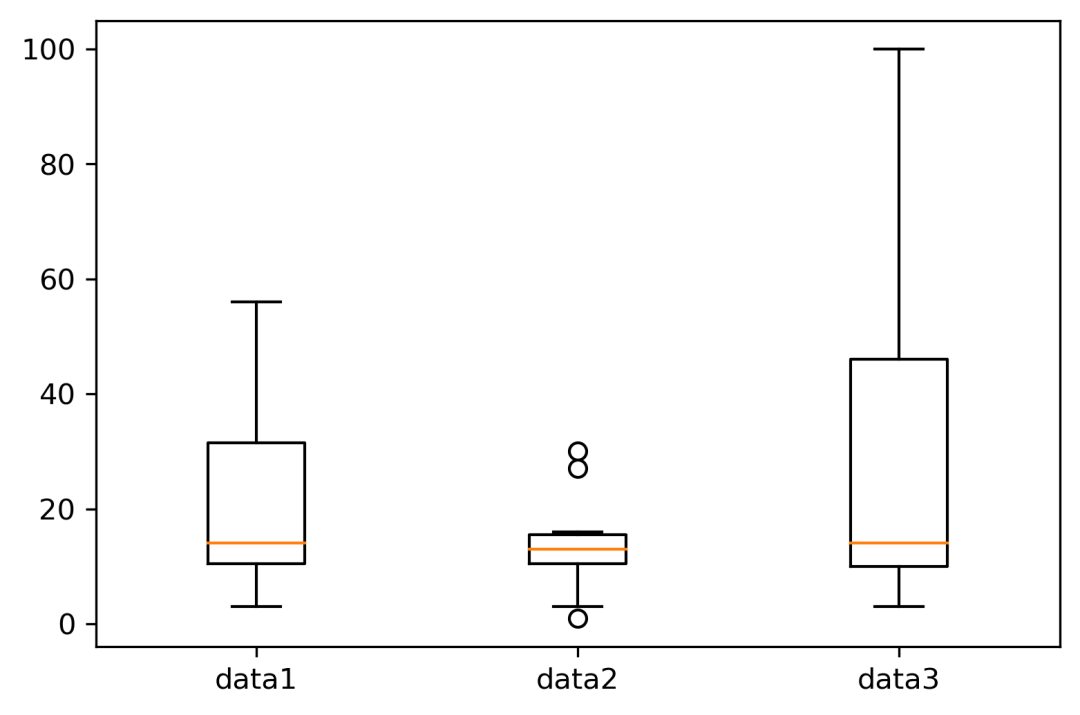

#箱子图
plt.boxplot([data1,data2,data3],
           labels = ["data1","data2","data3"])

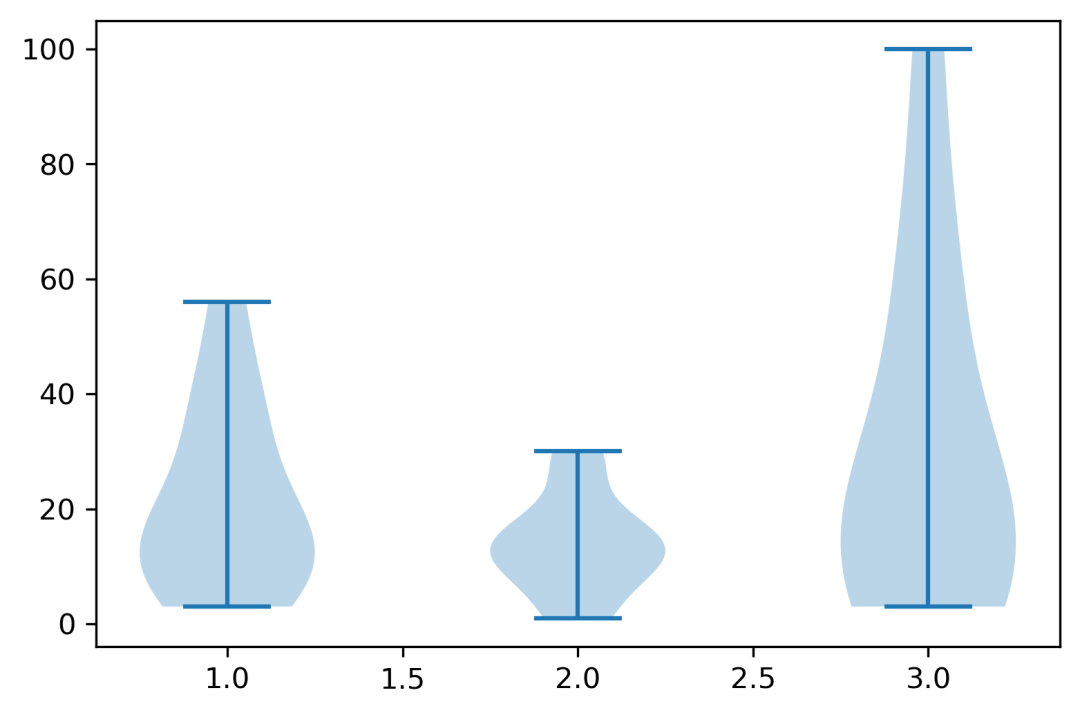

#小提琴图
plt.violinplot([data1,data2,data3])
