符号距离函数（Signed Distance Function，简称 SDF）是一种很酷的三维渲染技术——但不幸的是，这种技术很难理解。

该技术通常都通过 GLSL 编写的 shader 示例来展示，但大多数程序员并不熟悉 GLSL。从本质上来说，SDF 的编写思路非常简单。在本文中，我将编写一个程序来展示这项技术：一段只有 46 行 Python 代码的程序，使用 RayMarching 算法做出了一个甜甜圈动图。

当然，你也可以用其他自己喜欢的语言来编写这段代码，即便没有图形 API 的帮助，我们仅凭 ASCII 码也可以实现这样的动图。所以，一起来试试看吧！最终，我们将获得一个用 ASCII 码制作的、不停旋转的、美味的甜甜圈。只要掌握了这种渲染技术，你就可以制作各种动图。

准备工作

首先，我们用 Python 来渲染每一帧 ASCII。此外，我们还将添加一个循环来实现动画效果：

import timedef sample(x: int, y: int) -> str:# draw an alternating checkboard patternif (x + y + int(time.time())) % 2:return '#'



else:return ' 'while True:# loop over each position and sample a characterframe_chars = []for y in range(20):for x in range(80):frame_chars.append(sample(x, y))frame_chars.append('\n')# print out a control sequence to clear the terminal, then the frame# (I haven't tested this on windows, but I believe it should work there,# please get in touch if it doesn't)print('\033[2J' + ''.join(frame_chars))# cap at 30fpstime.sleep(1/30)

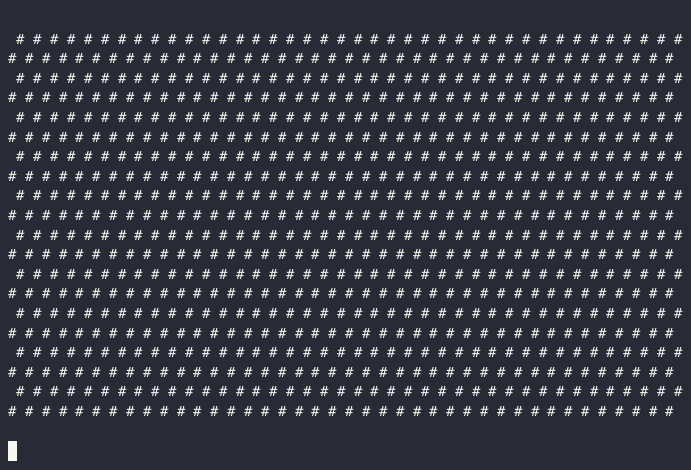

以上代码为我们呈现了一个 80x20 的棋盘格，每秒交替一次：

这只是基础，下面我们来增加一些视觉效果——下一个任务很简单：决定屏幕上的每个字符显示什么。

画圆圈

首先，从最简单的工作着手。我们根据 x 坐标和 y 坐标绘制一个圆，虽然这还不是 3D 动画。我们可以通过几种不同的方式来画圆圈，此处我们采用的方法是：针对屏幕上的每个字符，决定应该显示什么，也就是说我们需要逐个字符处理。对于每个字符的坐标 (x, y)，我们的基本算法如下：

1. 计算 (x, y) 到屏幕中心的距离：√((x-0)^2 + (y-0)^2)，即 √(x^2+y^2)。

2. 减去圆半径。如果该点在圆的内部或边缘，则得到的值 ≤ 0，否则值 > 0。

3. 验证得到的值与 0 的关系，如果该点在圆的内部或边缘，则返回 #，否则返回空格。

此外，我们还需要将 x 和 y 分别映射到 -1..1 和 (-.5)..(.5) 上，这样结果就不会受分辨率的影响了，还可以保证正确的纵横比（2 * 20/ 80 = 0.5，因为 y 仅包含 20 个字符，而 x 包含 80 个字符，终端字符的高度大约是宽度的两倍）——这样可以防止我们画的圆圈看起来像一个压扁的豆子。

import math, timedef circle(x: float, y: float) -> float:# since the range of x is -1..1, the circle's radius will be 40%,# meaning the circle's diameter is 40% of the screenradius = 0.4# calculate the distance from the center of the screen and subtract the# radius, so d will be < 0 inside the circle, 0 on the edge, and > 0 outsidereturn math.sqrt(x**2 + y**2) - radiusdef sample(x: float, y: float) -> str:# return a '#' if we're inside the circle, and ' ' otherwiseif circle(x, y) <= 0:return '#'else:return ' 'while True:frame_chars = []for y in range(20):for x in range(80):# remap to -1..1 range (for x)...remapped_x = x / 80 * 2 - 1# ...and corrected for aspect ratio range (for y)remapped_y = (y / 20 * 2 - 1) * (2 * 20/80)frame_chars.append(sample(remapped_x, remapped_y))frame_chars.append('\n')print(



'\033[2J' + ''.join(frame_chars))time.sleep(1/30)

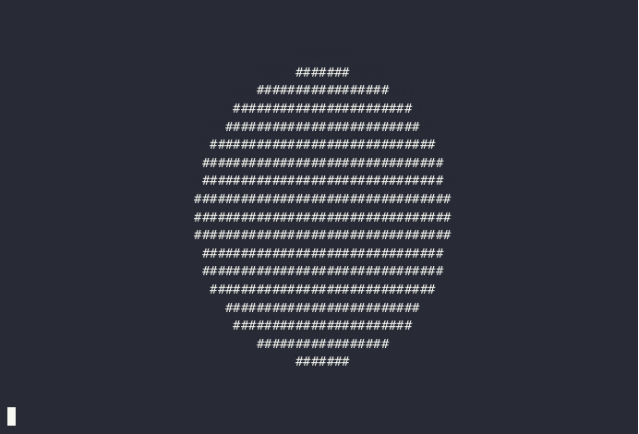

我们成功地画出了一个圆！这个例子中并没有使用 time.time()，所以这个圆不会动，不过我们稍后会添加动画。

二维的甜甜圈

一个圆只是二维甜甜圈的一半，而另一半是中间的那个洞洞，也就是另一个圆。下面，我们在这个圆的中心加上一个洞，让它变成甜甜圈。实现方法有好几种，不过最好的方式是用一个半径和半径之外的厚度来定义：

import math, timedef donut_2d(x: float, y: float) -> float:# same radius as before, though the donut will appear larger as# half the thickness is outside this radiusradius = 0.4# how thick the donut will bethickness = 0.3# take the abs of the circle calculation from before, subtracting# `thickness / 2`. `abs(...)` will be 0 on the edge of the circle, and# increase as you move away. therefore, `abs(...) - thickness / 2` will# be ≤ 0 only `thickness / 2` units away from the circle's edge on either# side, giving a donut with a total width of `thickness`return abs(math.sqrt(x**2 + y**2) - radius) - thickness / 2def sample(x: float, y: float) -> str:if donut_2d(x, y) <= 0:return '#'else:return ' 'while True:frame_chars = []for y in range(20):for x in range(80):remapped_x = x / 80 * 2 - 1remapped_y = (y / 20 * 2 - 1) * (2 * 20/80)frame_chars.append(sample(remapped_x, remapped_y))frame_chars.append('\n')print('\033[2J' + ''.join(frame_chars))time.sleep(1/30)

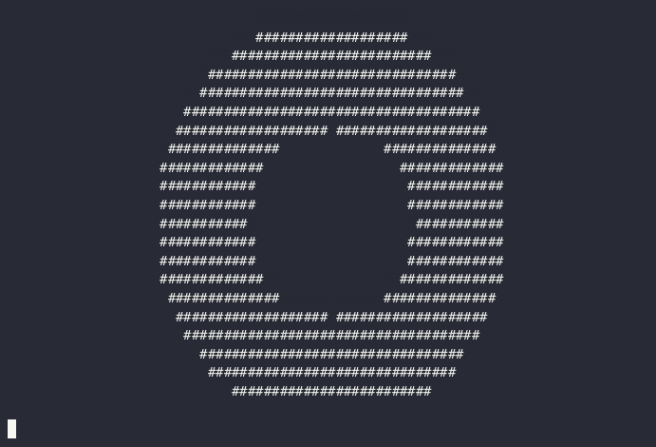

这种表示方法（半径 + 厚度）能呈现很好的艺术效果，因为半径和厚度是相对独立的参数，二者可以单独变更，几乎不需要互相参照。

这样代码也很好写，我们只需要稍微调整计算距离的方式：之前我们计算的是到圆心的距离，现在我们计算到圆边线的距离。边距 - 厚度/2，如果结果 ≤ 0，说明点到圆边线的距离 ≤ 厚度/2，这样就得到一个给定厚度的圆环，其圆心位于给定半径的圆的边线上。

另外一点好处是，代码的改动非常小：只需更新符号距离函数，而渲染循环的其余部分都不需要修改。也就是说，无论我们使用哪个 SDF，渲染循环都可以保持不变，我们只需要针对每个像素采样其距离即可。

三维模型

下面，我们来画三维模型。首先，我们来做一个简单的练习：渲染一个球体，它的 SDF 与圆几乎相同，只不过我们需要再加一个坐标轴 Z。

def sphere(x: float, y: float, z: float) -> float:radius = 0.4return math.sqrt(x**2 + y**2 + z**2) - radius

此处，X 是水平轴，Y 是纵向轴，而 Z 表示深度。

我们还需要重用同一个 frame_chars 循环。唯一需要修改的函数是 sample，我们需要处理第三个维度。从根本上来说， sample 函数需要接受一个二维点(x, y)，并以这个二维点为基础，在三维空间中采样。换句话说，我们需要“计算”出正确的 Z，以确保渲染正确的字符。我们可以偷懒采用 z = 0，这样渲染出来的就是三维世界中的一个二维切片，即对象在平面 z=0 上的截面。

但为了渲染出更立体的三维视图，我们需要模拟现实世界。想象一只眼睛，它（近似）是一个二维平面，如何看到远处的物体呢？

太阳光有可能直接照射到眼睛所在的平面上，也有可能经过一个或多个物体反射后到达眼睛。我们可以按照同样的方式来渲染三维视图：每次调用 sample(x, y) 时，从一个模拟的光源射出无数光线，其中至少有一条光线经过物体反射后，穿过点 (x, y , camera_z)。但这种方法的速度会有点慢，某条光线照射到特定点的几率微乎其微，因此大部分工作都是无用功。要是这样写代码的话，用最强大的虚拟机也运行不完，所以我们来走一条捷径。

对于函数 sample(x, y)，我们只关心穿过 (x, y, camera_z) 的光线，所以根本没必要在意其他光线。我们可以反向模拟光线：从 (x, y, camera_z) 出发，每走一步首先计算 SDF，获取光线从当前点到场景中任意一点（方向任意）的距离。

如果距离小于某个阈值，则意味着光线击中了场景中的点。反之，我们可以安全地将光线向前“移动”相应的距离，因为我们知道场景中有的点至少位于这段距离之外（实际情况可能更复杂，设想一下光线可能与场景足够接近，但永远不会进入场景：当光线接近场景时，SDF 的计算结果会非常小，所以光线只能更加缓慢地前进，但最终在足够多的次数之后，光线会越过场景中的点，然后加快前进速度）。我们将前进的最大步数限制为 30，如果届时光线没有击中任何场景中的点，则返回背景字符。综上所述，下面就是这个三维函数的定义：

def sample(x: float, y: float) -> str:# start `z` far back from the scene, which is centered at 0, 0, 0,# so nothing clipsz = -10# we'll step at most 30 steps before assuming we missed the scenefor _step in range(30):# get the distance, just like in 2Dd = sphere(x, y, z)# test against 0.01, not 0: we're a little more forgiving with the distance# in 3D for faster convergenceif d <= 0.01:# we hit the sphere!return '#'else:# didn't hit anything yet, move the ray forward# we can safely move forward by `d` without hitting anything since we know# that's the distance to the scenez += d# we didn't hit anything after 30 steps, return the backgroundreturn ' '

渲染球体的所有代码如下：

import math, timedef sphere(x: float, y: float, z: float) -> float:radius = 0.4return math.sqrt(x**2 + y**2 + z**2) - radiusdef sample(x: float, y: float) -> str:radius = 0.4z = -10for _step in range(30):d = sphere(x, y, z)if d <= 0.01:return '#'else:z += dreturn ' '# this is unchangedwhile True:frame_chars = []for y in range(20):for x in range(80):remapped_x = x / 80 * 2 - 1remapped_y = (y / 20 * 2 - 1) * (2 * 20/80)frame_chars.append(sample(remapped_x, remapped_y))frame_chars.append('\n')print('\033[2J' + ''.join(frame_chars))time.sleep(1/30)

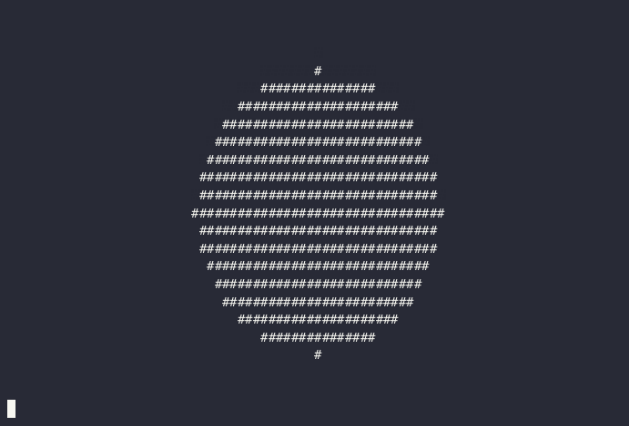

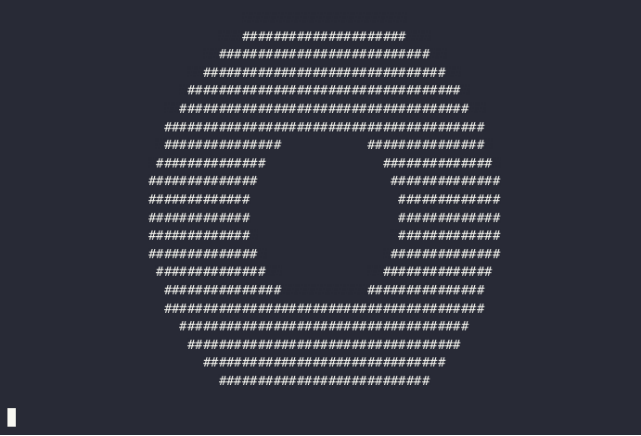

好了，我们绘制出了一个三维的球体。下面，我们来画三维的甜甜圈。

三维的甜甜圈

为了绘制三维的甜甜圈，接下来我们需要将绘制球体的 SDF 换成绘制更复杂的甜甜圈，其余代码保持不变：

import math, timedef donut(x: float, y: float, z: float) -> float:radius = 0.4thickness = 0.3# first, we get the distance from the center and subtract the radius,# just like the 2d donut.# this value is the distance from the edge of the xy circle along a line# drawn between [x, y, 0] and [0, 0, 0] (the center of the donut).xy_d = math.sqrt(x**2 + y**2) - radius# now we need to consider z, which, since we're evaluating the donut at# [0, 0, 0], is the distance orthogonal (on the z axis) to that# [x, y, 0]..[0, 0, 0] line.# we can use these two values in the usual euclidean distance function to get# the 3D version of our 2D donut "distance from edge" value.d = math.sqrt(xy_d**2 + z**2)# then, we subtract `thickness / 2` as before to get the signed distance,# just like in 2D.return d - thickness / 2# unchanged from before, except for s/sphere/donut/g:def sample(x: float, y: float) -> str:z = -10for _step in range(30):d = donut(x, y, z)if d <= 0.01:return '#'else:z += dreturn ' 'while True:frame_chars = []for y in range(20):for x in range(80):remapped_x = x / 80 * 2 - 1remapped_y = (y / 20 * 2 - 1) * (2 * 20/80)frame_chars.append(sample(remapped_x, remapped_y))frame_chars.append('\n')print('\033[2J' + ''.join(frame_chars))time.sleep(1/30)

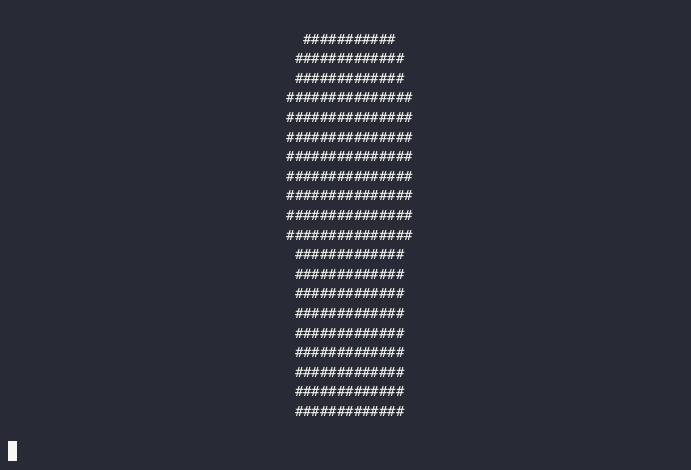

这个甜甜圈还不够完美，下面我们来添加一些动画，证明它是三维的。

旋转的三维甜甜圈

为了让甜甜圈旋转起来，我们需要在计算 SDF 之前对 sample 计算的点进行变换：

def sample(x: float, y: float) -> str:...for _step in range(30):# calculate the angle based on time, to animate the donut spinningθ = time.time() * 2# rotate the input coordinates, which is equivalent to rotating the sdft_x = x * math.cos(θ) - z * math.sin(θ)t_z = x * math.sin(θ) + z * math.cos(θ)d = donut(t_x, y, t_z)...

在这段代码中，y 值保持不变，所以甜甜圈是围绕 y 轴旋转的。我们在每次采样时计算 θ 值，然后计算旋转矩阵：

import math, timedef donut(x: float, y: float, z: float) -> float:radius = 0.4thickness = 0.3return math.sqrt((math.sqrt(x**2 + y**2) - radius)**2 + z**2) - thickness / 2def sample(x: float, y: float) -> str:z = -10for _step in range(30):θ = time.time() * 2t_x = x * math.cos(θ) - z * math.sin(θ)t_z = x * math.sin(θ) + z * math.cos(θ)d = donut(t_x, y, t_z)if d <= 0.01:return '#'else:z += dreturn ' 'while True:frame_chars = []for y in range(20):for x in range(80):remapped_x = x / 80 * 2 - 1remapped_y = (y / 20 * 2 - 1) * (2 * 20/80)frame_chars.append(sample(remapped_x, remapped_y))frame_chars.append('\n')print('\033[2J' + ''.join(frame_chars))time.sleep(1/30)

这样，三维的甜甜圈就画好了。下面，我们使用法向量估算器，添加一些简单的光照和纹理。

添加光照和糖霜

为了增加光照和糖霜纹理，我们需要计算法向量。法向量的定义是从对象表面上每个点垂直地发散出来的向量，就像仙人掌上的刺，或者某人在接触到静电气球后头发爆炸的样子。

大多数表面都有计算法向量的公式，但是当一个场景中融合了多个 SDF 时，计算就会非常困难。另外，谁愿意针对每个 SDF 编写一个法向量函数？所以，我们还是需要一点小技巧：在目标点周围的每个轴上对 SDF 进行采样，并以此来估算法向量：

Sdf = typing.Callable[[float, float, float], float]def normal(sdf: Sdf, x: float, y: float, z: float) -> tuple[float, float, float]:# an arbitrary small amount to offset around the pointε = 0.001# calculate each axis independentlyn_x = sdf(x + ε, y, z) - sdf(x - ε, y, z)n_y = sdf(x, y + ε, z) - sdf(x, y - ε, z)n_z = sdf(x, y, z + ε) - sdf(x, y, z - ε)# normalize the result to length = 1norm = math.sqrt(n_x**2 + n_y**2 + n_z**2)return (n_x / norm, n_y / norm, n_z / norm)

为了理解该函数的原理，我们可以假设一种特殊情况：法向量的一个分量为 0，比如 x=0。这意味着，这个点上的 SDF 在 x 轴上是平的，也就是说 sdf(x + ε, y, z) == sdf(x - ε, y, z)。

随着这些值的发散，法向量的 x 分量会向正方向或负方向移动。这只是一个估算值，但对于渲染来说已经足够了，甚至一些高级演示也会使用这种方法。但这种方法的缺点是速度非常慢，因为每次调用都需要对 SDF 进行六次采样。随着场景 SDF 变得越来越复杂，性能就会出现问题。

不过，对我们来说这就足够了。如果光线命中，我们就在 sample 中计算法向量，并使用它来计算一些光照和纹理：

if d <= 0.01:_, nt_y, nt_z = normal(donut, t_x, y, t_z)is_lit = nt_y < -0.15is_frosted = nt_z < -0.5if is_frosted:return '@' if is_lit else '#'else:return '=' if is_lit else '.'

我们只关心法向量的 y 和 z 分量，并不在意 x 分量。我们使用 y 来计算光照，假设表面朝上（法向量的 y 接近 -1），则应该被照亮。我们使用 z 来计算糖霜材质，针对不同的值设定阈值，就可以调整甜甜圈的糖霜厚度。为了理解这些值的含义，你可以试试看修改如下代码：

import math, time, typingdef donut(x: float, y: float, z: float) -> float:radius = 0.4thickness = 0.3return math.sqrt((math.sqrt(x**2 + y**2) - radius)**2 + z**2) - thickness / 2Sdf = typing.Callable[[float, float, float], float]def normal(sdf: Sdf, x: float, y: float, z: float) -> tuple[float, float, float]:ε = 0.001n_x = sdf(x + ε, y, z) - sdf(x - ε, y, z)n_y = sdf(x, y + ε, z) - sdf(x, y - ε, z)n_z = sdf(x, y, z + ε) - sdf(x, y, z - ε)norm = math.sqrt(n_x**2 + n_y**2 + n_z**2)return (n_x / norm, n_y / norm, n_z / norm)def



sample(x: float, y: float) -> str:z = -10for _step in range(30):θ = time.time() * 2t_x = x * math.cos(θ) - z * math.sin(θ)t_z = x * math.sin(θ) + z * math.cos(θ)d = donut(t_x, y, t_z)if d <= 0.01:_, nt_y, nt_z = normal(donut, t_x, y, t_z)is_lit = nt_y < -0.15is_frosted = nt_z < -0.5if is_frosted:return '@' if is_lit else '#'else:return '=' if is_lit else '.'else:z += dreturn ' 'while True:frame_chars = []for y in range(20):for x in range(80):remapped_x = x / 80 * 2 - 1remapped_y = (y / 20 * 2 - 1) * (2 * 20/80)frame_chars.append(sample(remapped_x, remapped_y))frame_chars.append('\n')print('\033[2J' + ''.join(frame_chars))time.sleep(1/30)

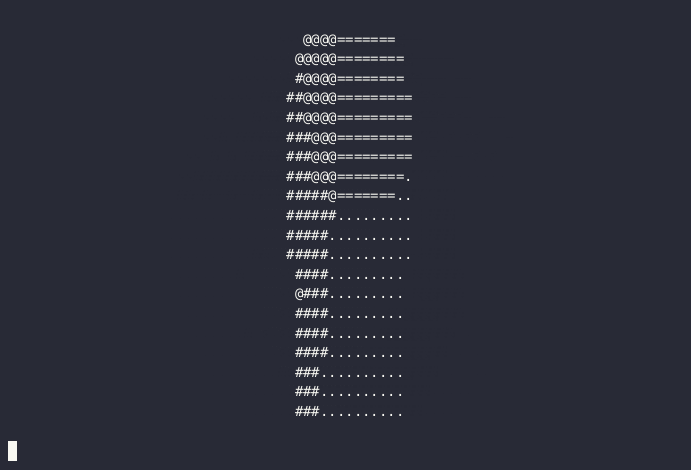

到这里，我们的三维甜甜圈就画好了，不仅做了光照和纹理处理，还可以不停地旋转，而且只用到了 46 行代码！
