病理图片深度学习让你体验15分+新高度

科研菌 • 2 周前 • 29 次点击

今天和大家分享的是2020年5月发表在Hepatology(IF=14.679)上的一篇文章 "Predicting survival after hepatocellular carcinoma resection using deep-learning on histological slides ",作者建立了两个可用于预测HCC切除术后病人生存情况的深度学习模型。

Predicting survival after hepatocellular carcinoma resection using deep-learning on histological slides
使用组织切片深度学习模型预测肝细胞癌切除术后病人生存率

一、背景介绍

肝细胞癌(HCC)是主要的癌症之一,术后复发率达70-80%,判断出预后较差的病人对治疗方法的提升有重要帮助。病理图像与病人预后密切相关,随着计算机处理全数字化组织图像(WSIs)技术的发展,病理分析效率上升,可提取出隐藏的生物信息,病人预后预测方法得到改善。

二、分析流程

三、结果解读

1.使用测试集建立模型

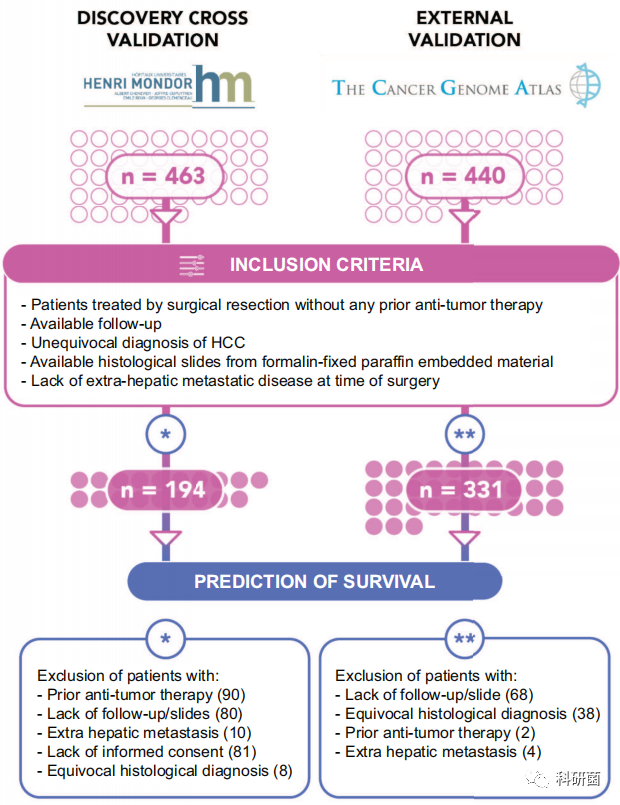

1A展示了作者的研究流程,训练集由2004年-2016年在Henri Mondor医院接受手术治疗的病人构成,每个病例有1-2个数字化HE染色切片,病理医生标记其中的肿瘤区域与非肿瘤区域,从病历中获取病人的临床,生物与病理特征。作者针对数据制定了如下纳入标准:

1)病人接受手术治疗且之前无其他抗肿瘤治疗

2)有后期随访数据

3)明确诊断为HCC

4)福尔马林固定石蜡包埋的组织切片

5)手术时无肝外转移

最终作者在训练集纳入了194个病人,其中有56例病人在随访过程死亡。然后作者采用 "CHOWDER"与"SCHMOWDER"两种算法建立卷积神经网络预测病人预后。"CHOWDER"神经网络可以自动鉴别生存相关区域,通过预处理,tile评分,预后预测三步计算出风险分数,帮助病理医生筛选出最具预测性的tiles。2A展示了模型的预处理过程,WSI首先被分为112 x 112 μm的小块,称为“tile”,然后通过预训练的卷积神经网络提取tile相关特征。2B展示了"CHOWDER"的训练过程,tile与生存数据一起输入网络,通过迭代学习获得风险分数,然后选出其中评分最高和最低的tiles用于病人生存预测。

"SCHMOWDER"是一种包含监督注意力机制(上分支)和无监督学习(下分支)两部分的双分支网络,预处理过程和 "CHOWDER"网络相同,2C展示了两个分支的训练过程,上分支通过病理医生提供的标签进行监督学习,鉴定肿瘤与非肿瘤部分,通过标记每个模块的风险得分,并使用注意力机制处理得分,上分支筛选出了可能是肿瘤区域的tiles。下分支与"CHOWDER"相似,筛选出了最具预测性的tiles。最后结合上下分支结果,输出生存风险得分。病理标签只在训练模型时需要,模型训练完成之后,"SCHMOWDER"同样可应用于无病理标签的图像。

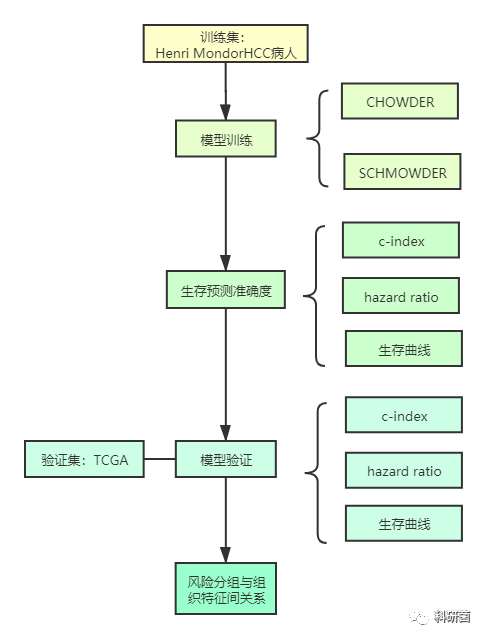

图1.研究流程图

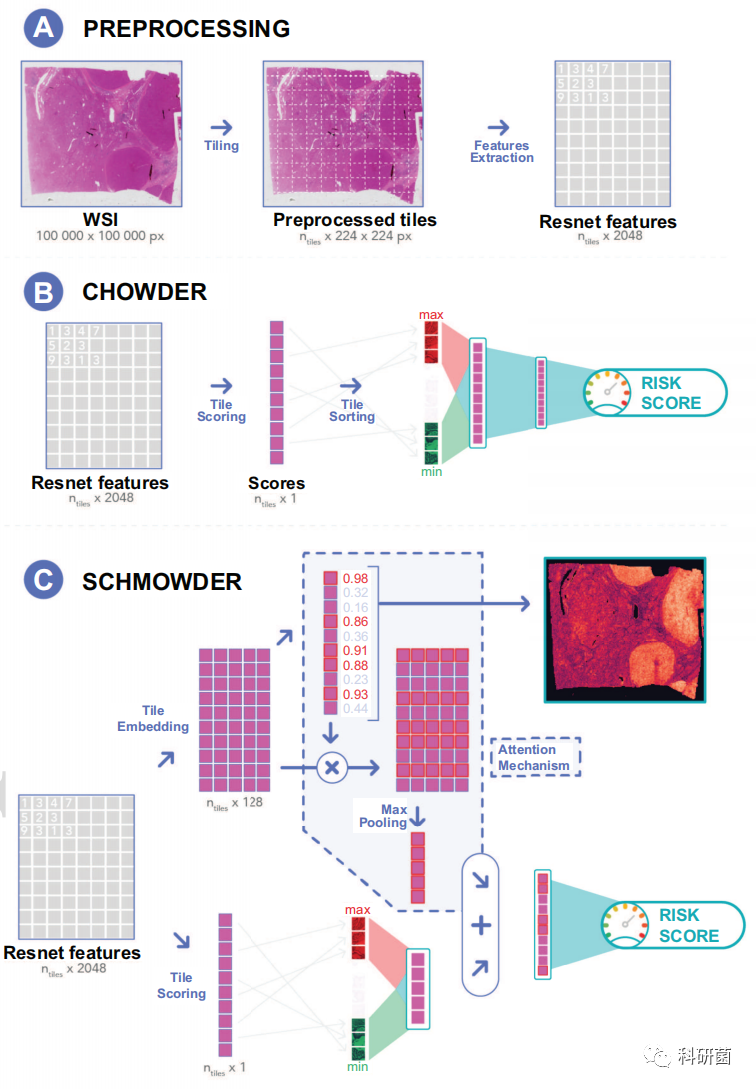

图2.CHOWDER与 SCHMOWDER模型示意图

作者通过交叉验证,使用c-indexes评估模型的OS预测分组能力,3A展示了两个模型与其他HCC相关变量的c-indexes,两模型c-indexes分别为0.75和0.78,证明模型的分组效果较好,同时模型的平均c-indexes高于其他变量。然后作者综合相关临床,生物,病理特征生成了一个综合分数(CS),结果显示两模型的c-indexes高于CS,证明两模型的分组效果优于CS,且 SCHMOWDER优于CHOWDER,p=5.0E-7。作者尝试将CS与两个模型结合,结果显示c-indexes保持不变,表明获得的临床,生物,病理特征没有为模型提供额外的生存信息。

作者使用SCHMOWDER和CHOWDER得出的风险得分将病人分为两个亚组,每个模型的风险得分中位数是区分高低风险组的阈值,3B展示了使用CHOWDER与SCHMOWDER模型,CS以及其他基础特征进行生存预测的风险率和95%可信区间,***表示 p< 0.001, * *表示p < 0.01, *表示 p < 0.05, +表示 p < 0.1, -表示 p > 0.1,结果显示两个模型的预测准确度要高于CS以及其他基础特征。

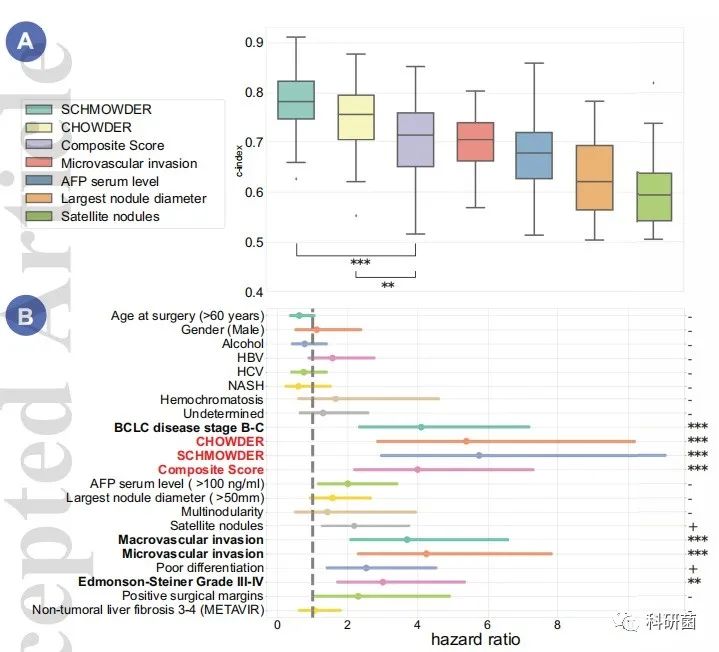

图3.SCHOWDER和CHOWDER模型生存预测评估

作者使用Python的 lifelines package进行单因素与多因素CoxPH生存分析,用 Log-rank检验对比两组生存情况。图4展示了SCHMOWDER风险分组的预后价值,结果证明SCHMOWDER计算出的风险分数有独立的预后价值,而且在使用疾病分期,血清AFP水平等其他特征进行分组后,结果仍有意义,说明SCHMOWDER模型考虑了其他HCC生存相关基础变量的影响。

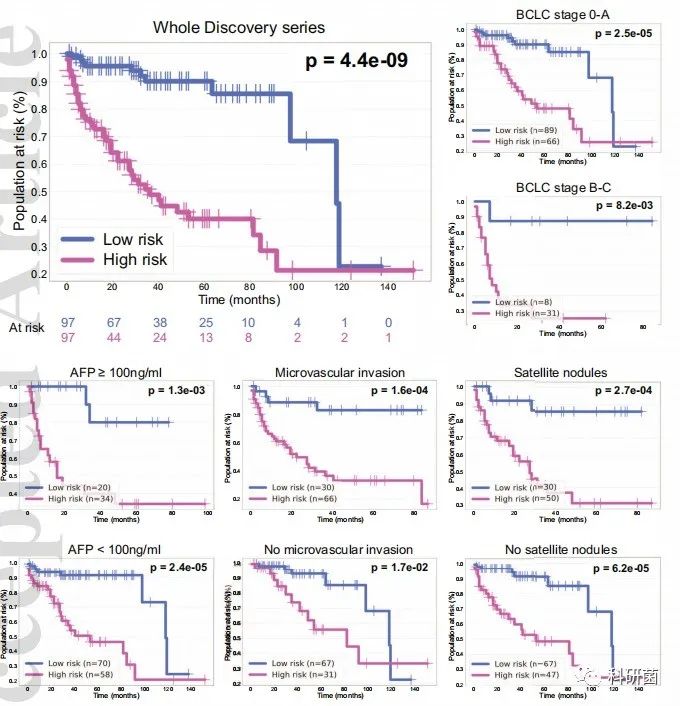

图4.SCHMOWDER风险评分的预后价值

2.使用TCGA数据验证模型

作者使用TCGA作为验证集,从网上获取相关临床,生物和病理特征,最终共有328个病人符合纳入标准,其中有115例病人死亡,OS显著低于训练集。作者从328个病例中获得了342个WSIs,然后使用两个神经网络模型进行处理。5A展示了使用测试集训练的SCHOWDER和CHOWDER模型以及HCC相关临床,生物,病理变量与CS在TCGA验证集的生存预测c-indexes。CHOWDER的c-indexes为0.68,SCHMOWDER为0.70,CS为0.63,随机预测分别增加36%,40%,26%。5B展示了使用CHOWDER与SCHMOWDER模型,CS以及其他基础特征进行生存预测的风险率和95%可信区间。使用训练集确定的阈值将病人分为高低风险组,分组效果优于使用CS以及其他变量(CS:HR=2.6, p=3.2E-7, CHOWDER:HR=4.3, p=2.5E-12,SCHMOWDER:HR=3.4, p=5.3E-11)。图6为SCHMOWDER风险评分在测试集的预后价值,使用训练集SCHMOWDER风险评分中位数做阈值划分高低风险组,结果表明使用其他预后特征进行分组后,SCHMOWDER风险评分仍有预后价值。

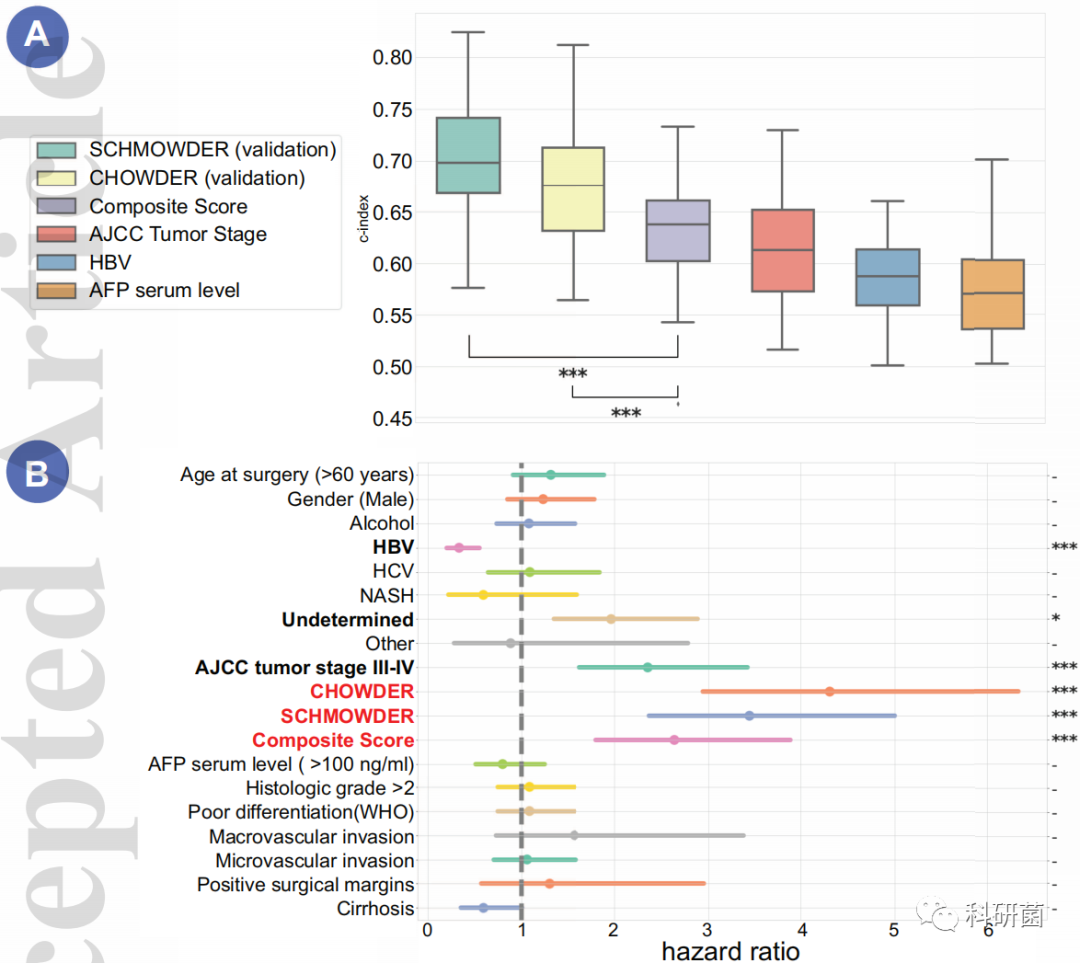

图5.SCHOWDER和CHOWDER模型在验证集的生存预测评估

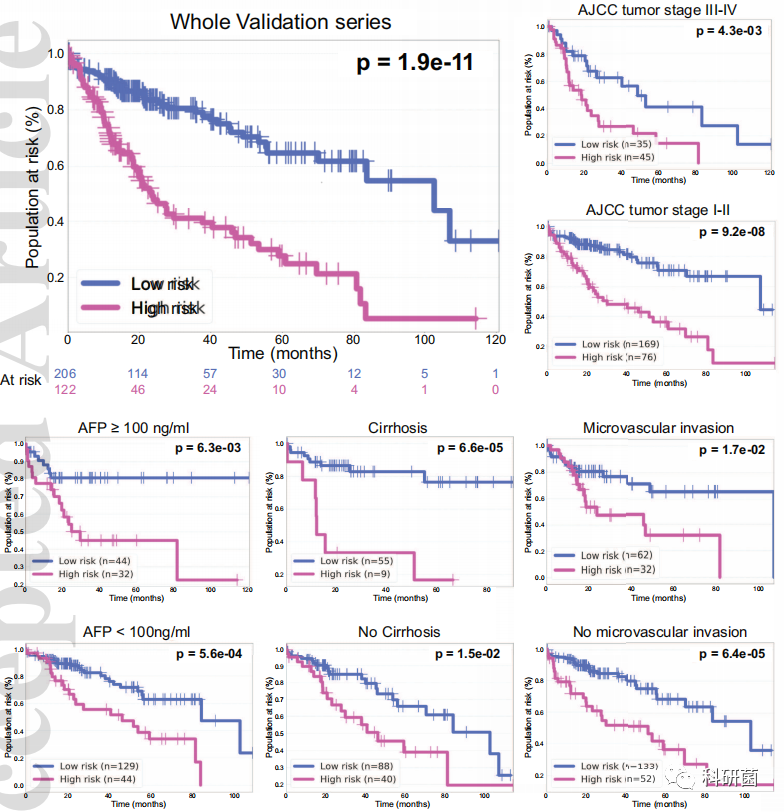

图6.SCHMOWDER风险评分在验证集的预后价值

3.对tiles进行分析

CHOWDER是一种可解释性模型,病理图像评估可能与病人生存关系最密切,因此这种方法可以提供肿瘤侵袭性相关特征的信息。作者使用CHOWDER从245个WSIs中提取出了400个最有预测价值的tiles,高风险200个,低风险200个,病理医生进行了检验,然后作者研究了其中生存相关的主要组织学特征。7A展示了与肿瘤区域和非肿瘤区域相关的组织特征。肿瘤区域共有19项组织特征,与高风险相关的为血管间隙,骨小梁结构模式的出现,高度细胞异性性与核增生。在肿瘤和非肿瘤区域,纤维化和免疫细胞都与低风险相关。综合说明此模型可以检测出已知的或未知的生存相关组织特点。

为了进一步研究这些tiles的组织学共性,作者使用了UMAP算法,并且随机选择了500个包含全部预测风险因素的tiles纳入高低风险组,然后进行聚类分析。7B展示了测试集和验证集的tiles分布和聚类结果,图像显示tiles倾向依据风险分组进行聚类,于是作者使用 K-means算法对训练集数据进行聚类分析,共分为8类,其中3个聚类(0,1,3)与风险分组相关,聚类2主要是由于染色或褶皱等人为因素导致,其余四个聚类无明显分布规律,所以归为一类。在测试集TCGA数据中使用同样的方法。训练集中聚类1大多为高风险tiles,组织特征主要为出现血管间隙;聚类0大多为低风险tiles,纤维化和免疫细胞增多;聚类3主要为低风险,细胞有脂肪变性;聚类4同时出现了高风险和低风险tiles,纤维化和免疫细胞增多。验证集中,结果大多一致,但其中聚类3几乎消失,聚类4高风险tiles增多,细胞异型性和核增生增多。

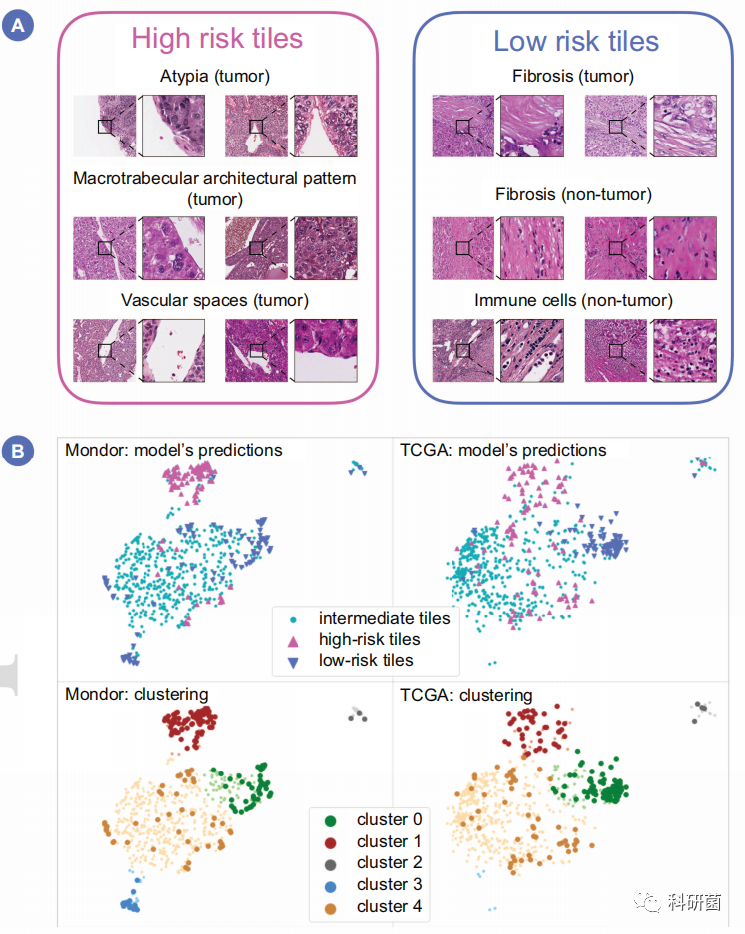

图7.使用CHOWDER划分高低风险组的例子

小结

      作者使用病理切片建立了两个可用于预测HCC手术切除病人预后的深度学习模型,预测准确度高于其他使用临床,生物,病理特征进行的预测,这为癌症亚型诊断规范化和精准医学发展提供帮助。但两个模型在验证集中的预测效果均低于训练集,可能是由TCGA数据集中病人的OS较低造成,同时不排除模型过拟合以及训练集一些特有特征如染色技术,切片格式影响模型的情况。
