今天分享的这篇译文中介绍了 matplotlib 绘图库的一个 使用示例,即如何制作 GIF 动图。本文原作者为 Eli Bendersky,译者为 唐晓霆 Jason ,由编程派 EarlGrey 校对。
译者简介:唐晓霆,在香港的成都人,城市大学研究助理,会写python,兴趣是深度学习。
这篇短文介绍如何用 Python 里的 matplotlib 画出 GIF 动图。下面的代码我在一台安装了 ImagMagick 的 Ubuntu 机器上运行过。 若想要用 matplotlib 的 save
方法渲染 GIF 动图的话,就必须安装 ImageMagick 。

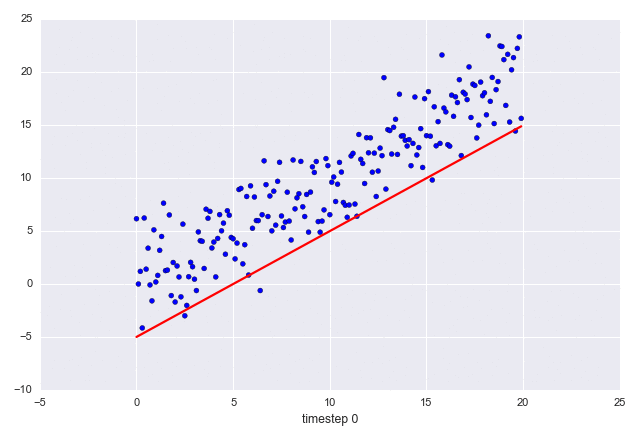

下面给一个动画样本:
有几点需要注意:
图里的散点部分是不变的;变的是直线
X 轴的标题每一帧都在变化
下面上制作该图的代码:
import sys
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation
fig, ax = plt.subplots()
fig.set_tight_layout(True)
print('fig size: {0} DPI, size in inches {1}'.format(
fig.get_dpi(), fig.get_size_inches()))
x = np.arange(0, 20, 0.1)
ax.scatter(x, x + np.random.normal(0, 3.0, len(x)))
line, = ax.plot(x, x - 5, 'r-', linewidth=2)
def update(i):
label = 'timestep {0}'.format(i)
print(label)
line.set_ydata(x - 5 + i)
ax.set_xlabel(label)
return line, ax
if __name__ == '__main__':
anim = FuncAnimation(fig, update, frames=np.arange(0, 10), interval=200)
if len(sys.argv) > 1 and sys.argv[1] == 'save':
anim.save('line.gif', dpi=80, writer='imagemagick')
else:
plt.show()
如果你想换一个更精美的主题,安装 seaborn 库之后添加一行:
import seaborn
然后你就会得到这个图:
提一句关于文件大小的警告:虽然我在这里分享的GIF只有 10 帧,而且图像也很简单,但是它们每一帧都占大约 160K 。就我理解而言,GIF 动图不使用跨帧压缩, 所以这使得长一点的 GIF 占的空间异常大。减少帧数到最最小并且让每一帧的图像小一点(通过在 matplotlib 里调整图形尺寸或者 DPI ),就可以多多少少帮助缓解一下这个问题。
EarlGrey:我自己测试生成的 line.gif 文件大概 86 KB 左右。
