分库分表数据，如何同步到Elasticsearch，提供聚合查询？

持续坚持原创输出，点击蓝字关注我吧

作者：小傅哥
博客：https://bugstack.cn

❝
沉淀、分享、成长，让自己和他人都能有所收获！😜
❞

本文的宗旨在于通过简单干净实践的方式教会读者，配置出一套 Canal 工具服务，来同步分库分表的数据到 Elasticsearch 文件夹系统中。同时在 SpringBoot 工程中，配置出两套数据源，一套是 MySQL + MyBatis，一套是 Elasticsearch + MyBatis。【这是非常重要的设计手段】

虽然现在有 TiDB 这样的分布式数据库，但对于分库分表 + 数据同步ES，依然是非常主流的方案。同时也有一部分是把分库分表的数据同步到 TiDB 使用。

本文涉及的工程：

xfg-dev-tech-canal：https://gitcode.net/KnowledgePlanet/road-map/xfg-dev-tech-canal
docs/dev-ops/xfg-dev-tech-canal-docker-compose.yml：提供了所需的环境安装，mysql、canal-server、canal-adapter、elasticsearch、kibana
Github：https://github.com/alibaba/canal

一、组件介绍

canal ，译为水道/管道/沟渠，主要用途是基于 MySQL 数据库增量日志解析，提供增量数据订阅和消费。

早期阿里巴巴因为杭州和美国双机房部署，存在跨机房同步的业务需求，实现方式主要是基于业务 trigger 获取增量变更。从 2010 年开始，业务逐步尝试数据库日志解析获取增量变更进行同步，由此衍生出了大量的数据库增量订阅和消费业务。

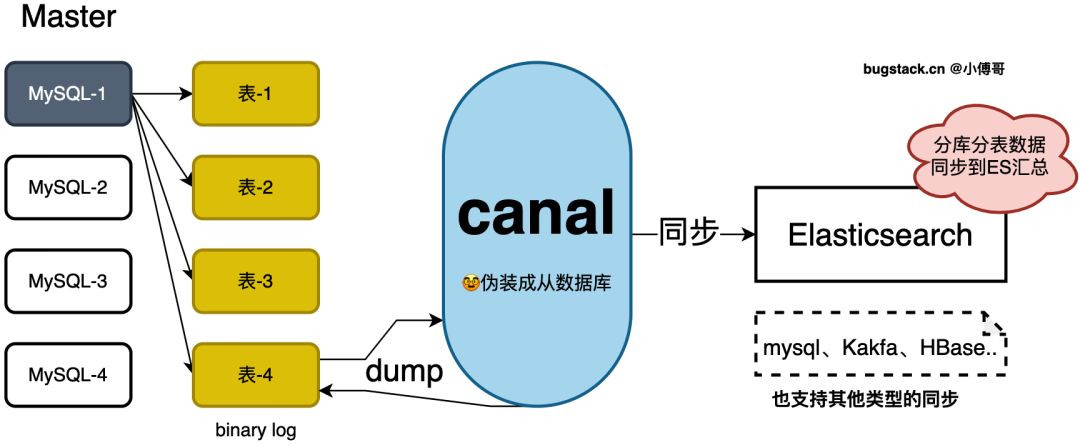

它的工作原理是，canal 模拟 MySQL slave 的交互协议，伪装自己为 MySQL slave ，向 MySQL master 发送dump 协议。在 MySQL master 收到 dump 请求，开始推送 binary log 给 slave (即 canal ) 这样 canal 再解析 binary log （binlog）进行配置分发，同步到 Elasticsearch 等系统中进行使用。

那么有了 canal 就可以把分库分表的数据同步到 Elasticsearch，提供汇总查询和聚合操作，也就不需要把轮训每个分库分表数据了。

二、测试预期

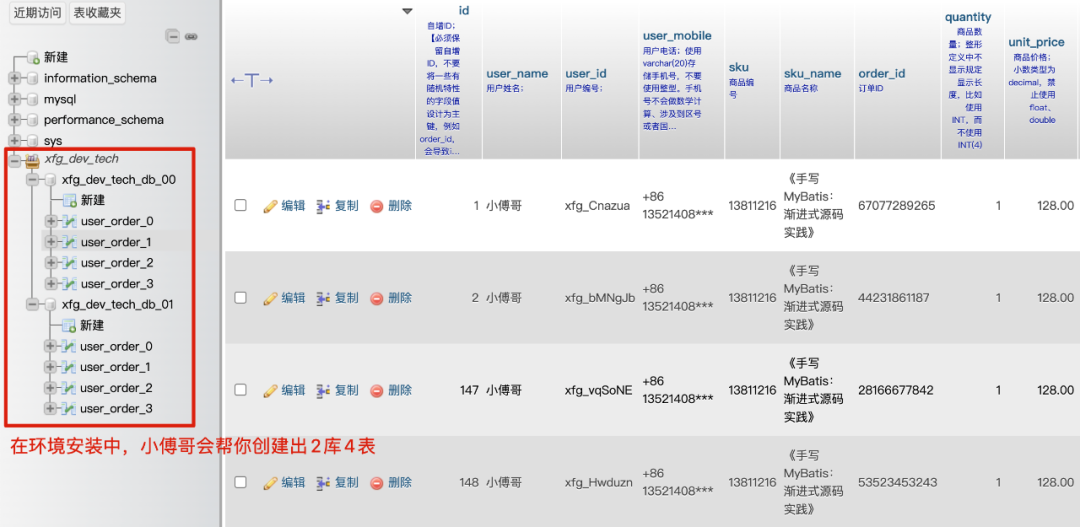

本文的案例会把MySQL，2库4表的数据，通过 Sharding 分库分表写入数据后，同步到 Elasticsearch。分库分表如下（环境安装中会自动安装数据库和设置库表）；

三、环境安装

为了让读者伙伴更加简单的学习到这一项方案技能，小傅哥这里把所需的环境都配置成一整套的 docker compose 脚本文件（ARM、AMD），你只要执行安装即可。安全前注意，无论是本机还是云服务器都需要安装 docker-ce

1. 环境脚本

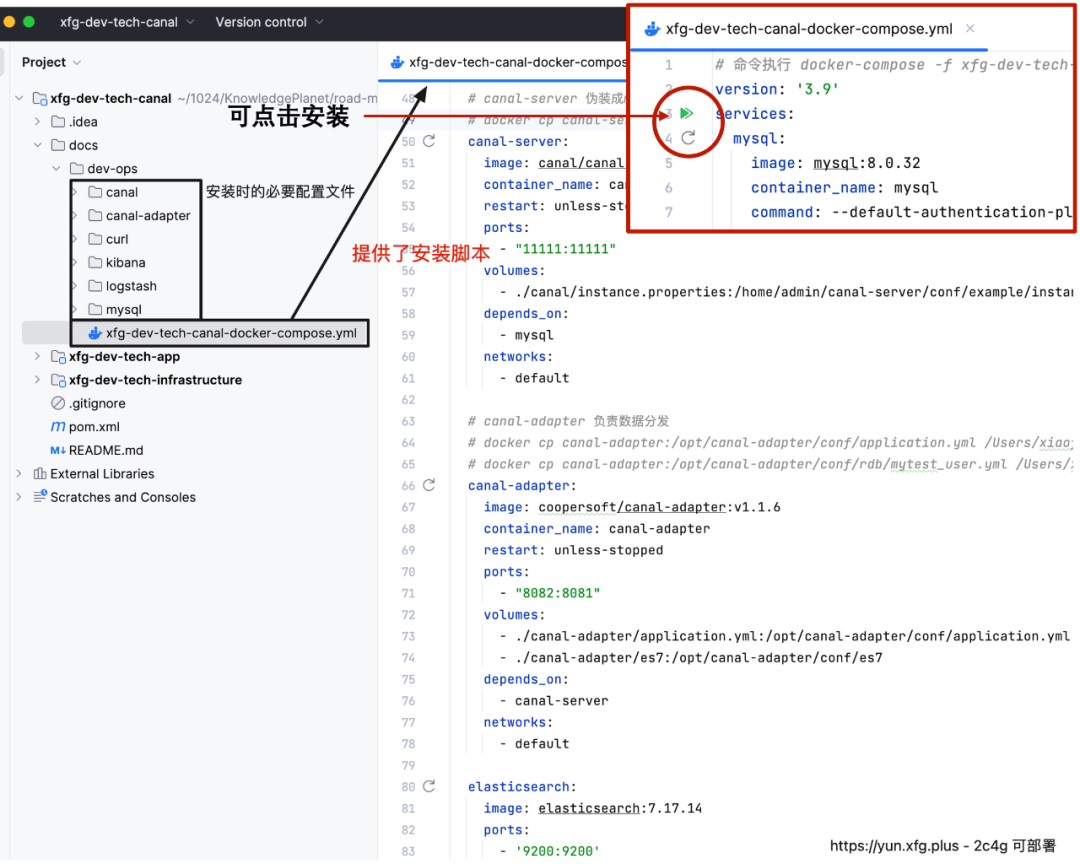

打开 xfg-dev-tech-canal 工程，下面就是 docker compose 的执行脚本。
mac/windows 如果安装了 docker 可以直接点击如图的三角号安装。如果是在 Linux 安装了 docker 可以把 dev-ops 整个文件夹都上传到云服务器，之后通过脚本；docker-compose -f xfg-dev-tech-canal-docker-compose.yml up -d 进行安装。

1.1 开启 binlog

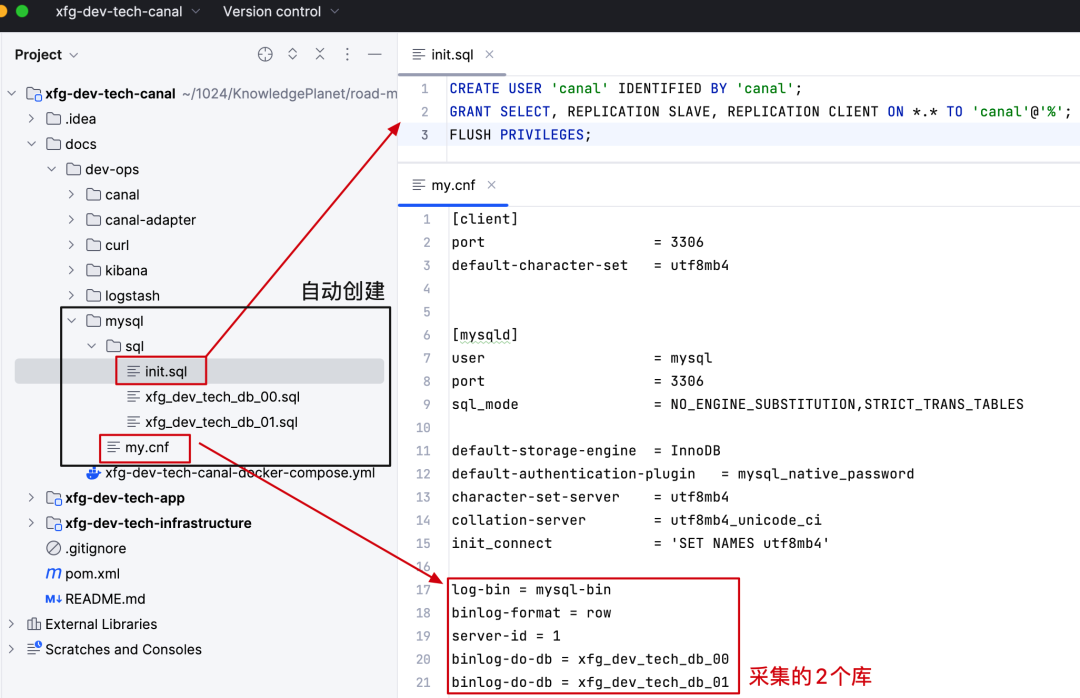

mysql 数据同步需要创建一个 canal 的账户，之后还需要开启 binlog 日志

在 mysql 配置文件夹中，设置了初始化授权的账户、导入的库表，以及开启 mysql-bin 和配置要采集的库。
如果你有配置自己其他的库要同步也可以如此配置。

1.2 库表采集配置

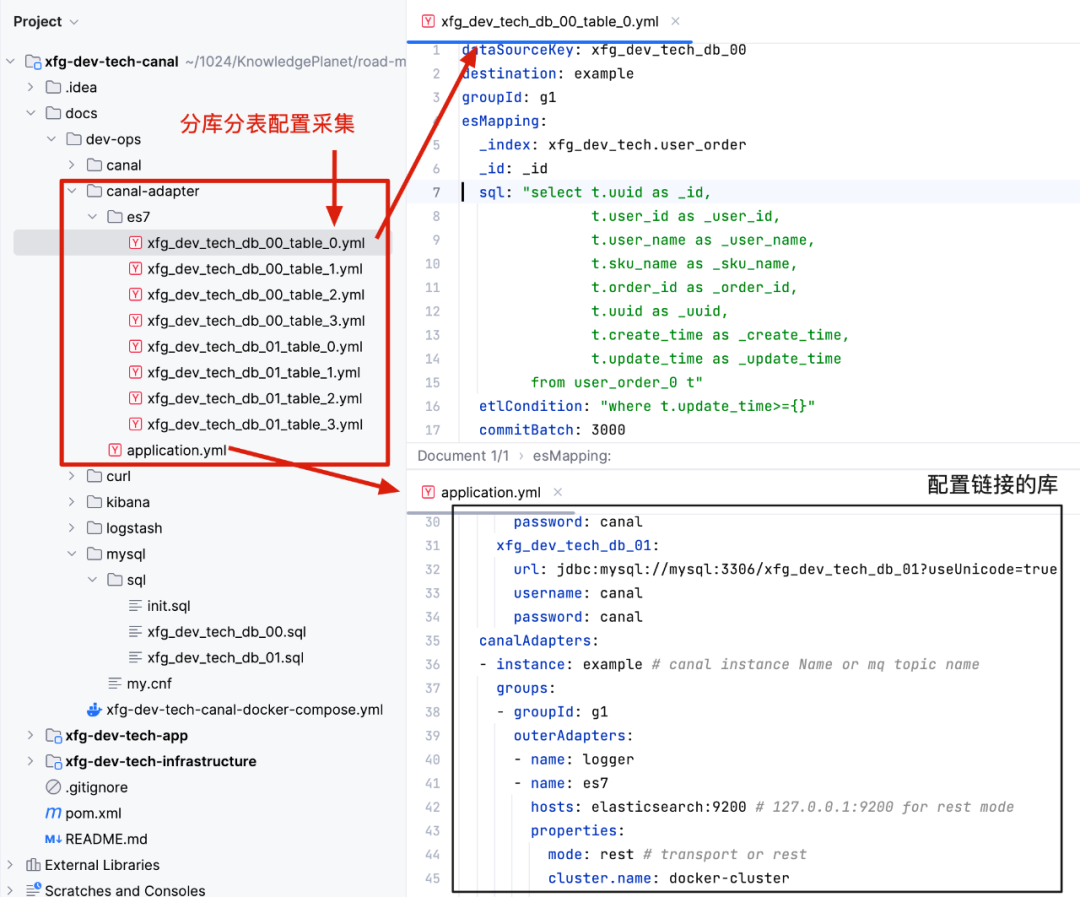

本文选择的是 es 同步方式，所以需要在 canal-adapter 中 es7 文件夹添加同步的库表 yml 配置。
以及在 application.yml 中配置出需要链接的库表以及同步的目标地址，也就是 es 的地址。【因为本文的案例是在同一个 docker compose 下安装，所以直接用名称 elsticsearch 即可访问】

2. 运行状态

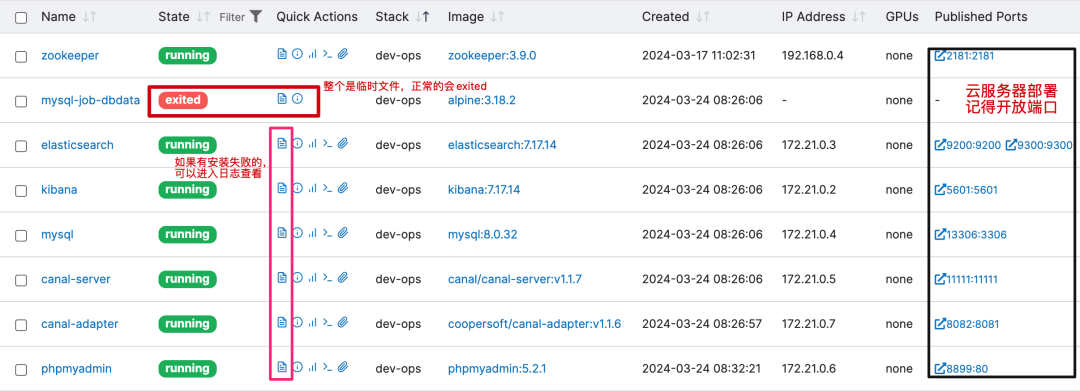

安装完成后可以进入 portainer 查看各个组件的运行，如果有哪个运行失败了，可以点击那个小文件的图标，它可以查看日志。

3. 创建索引

在 doc/dev-ops/curl 下提供了创建 Elasticsearch 的脚本；你可以点击执行或者直接复制执行，也可以复制导入到 ApiPost 里执行。

以上这些脚本是为了创建出数据库表同步到 Elasticsearch 后对应的索引和映射的字段。文章下面会用到。

3.1 创建

curl -X PUT "127.0.0.1:9200/xfg_dev_tech.user_order" -H 'Content-Type: application/json' -d'
{
    "mappings": {
      "properties": {
        "_user_id":{"type": "text"},
        "_user_name":{"type": "text"},
        "_order_id":{"type": "text"},
        "_uuid":{"type": "text"},
        "_create_time":{"type": "date"},
        "_update_time":{"type": "date"}
      }
    }
}'

3.2 添加

curl -X PUT "127.0.0.1:9200/xfg_dev_tech.user_order/_mapping" -H 'Content-Type: application/json' -d'
{
  "properties": {
    "_sku_name": {
      "type": "text"
    }
  }
}'

3.3 删除

curl -X DELETE "127.0.0.1:9200/xfg_dev_tech.user_order"

4. 创建索引（Kibana）

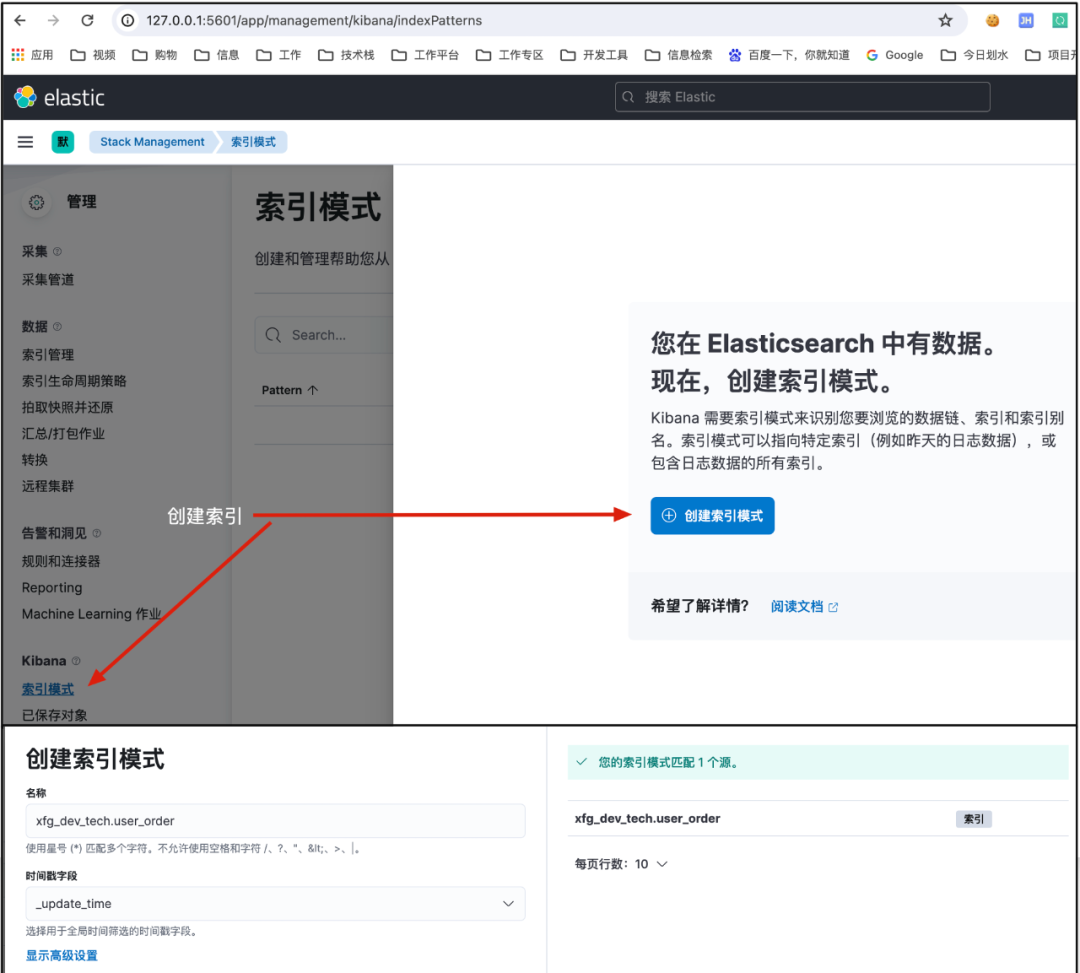

4.1 索引管理

地址：http://127.0.0.1:5601/app/management/kibana/indexPatterns

填写完，点击创建索引模式即可。

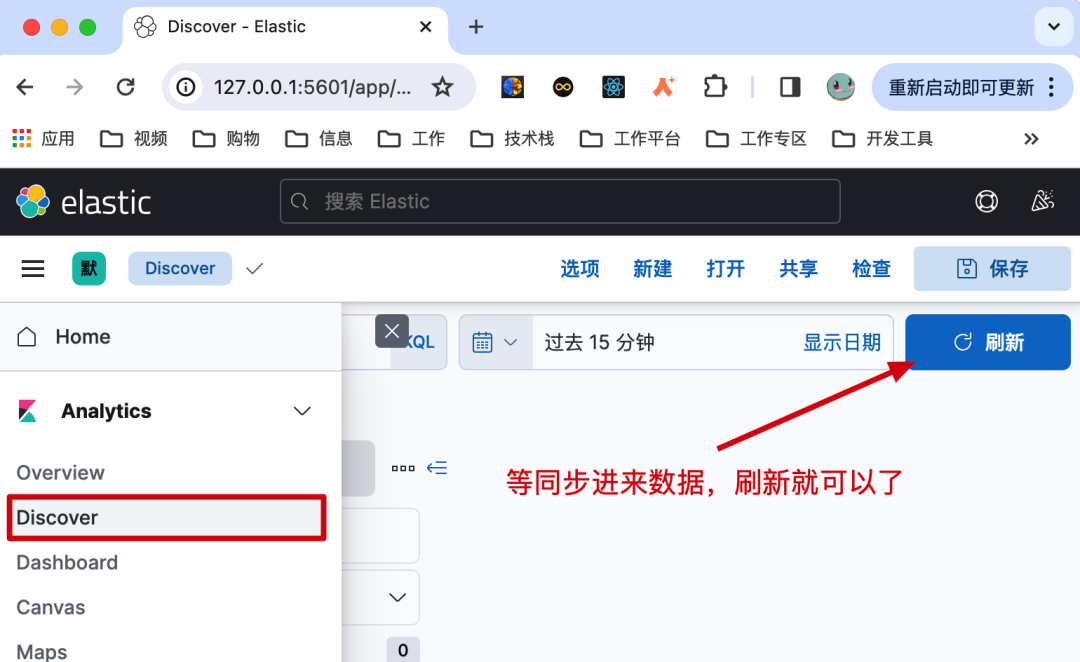

4.2 数据页面

地址：http://127.0.0.1:5601/app/discover

等后面同步数据了以后，直接在这里点刷新就可以看到了。

5. 许可证

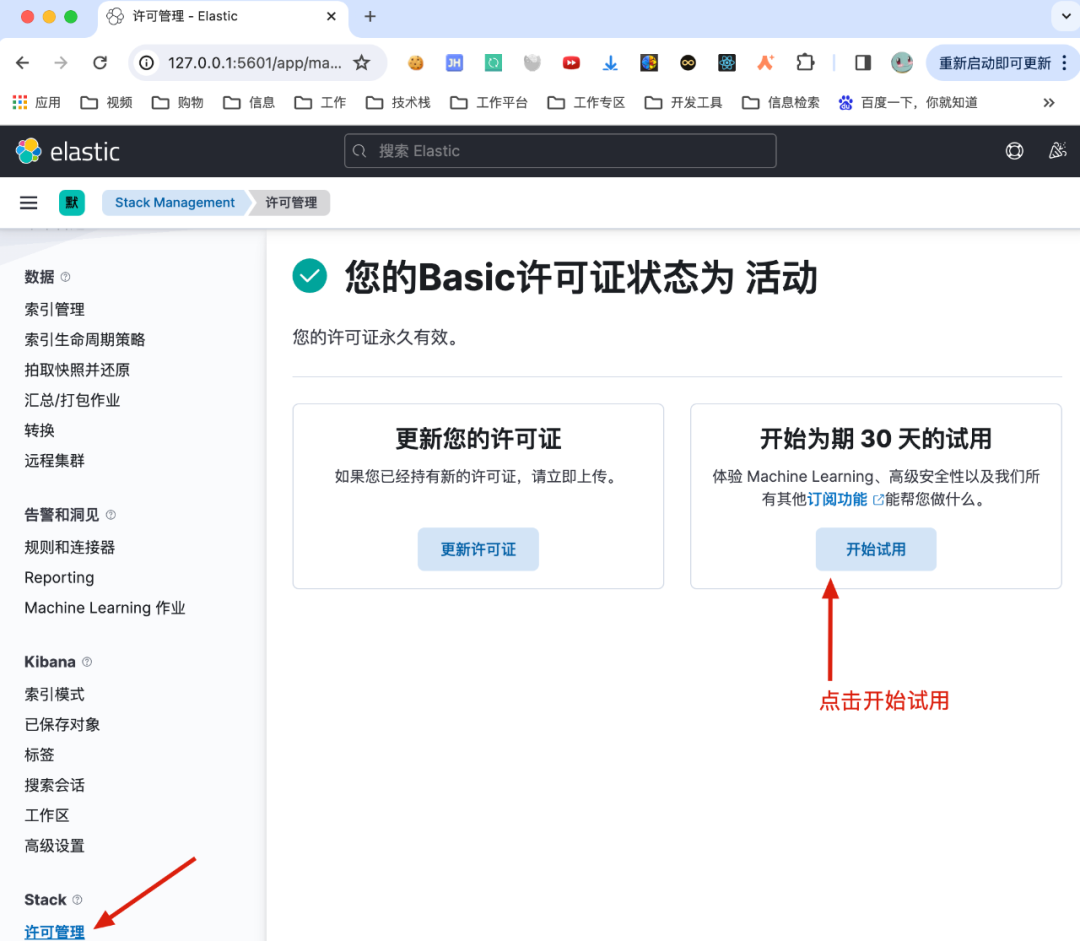

kibana 提供了免费30天的试用许可，安装后可以使用 x-pack-sql-jdbc。它的好处是可以让我们通过 MyBatis 的方式查询 Elasticsearch 数据。

地址：http://127.0.0.1:5601/app/management/stack/license_management

Elasticsearch 提供了 x-pack-sql-jdbc，让对 Elasticsearch 的查询也可以像使用 MySQL 数据库一样通过 MyBatis 进行查询。但这个 x-pack-sql-jdbc 是付费的，免费可以使用 30 天。之后你可以选择使用重新安装，破解，或者使用 Elasticsearch 的查询方式。还可以自己开发一个 Elasticsearch JDBC，GitHub 上也有类似的组件。

使用时需要引入 POM 配置；



    org.elasticsearch.plugin
    x-pack-sql-jdbc
    7.17.14

三、工程配置

本节涉及到了简明教程中所讲解的 Sharding 分库分表的使用，因为我们需要把分库分表的数据通过 canal 同步到 Elasticsearch。（也可以使用其他分库分表组件）

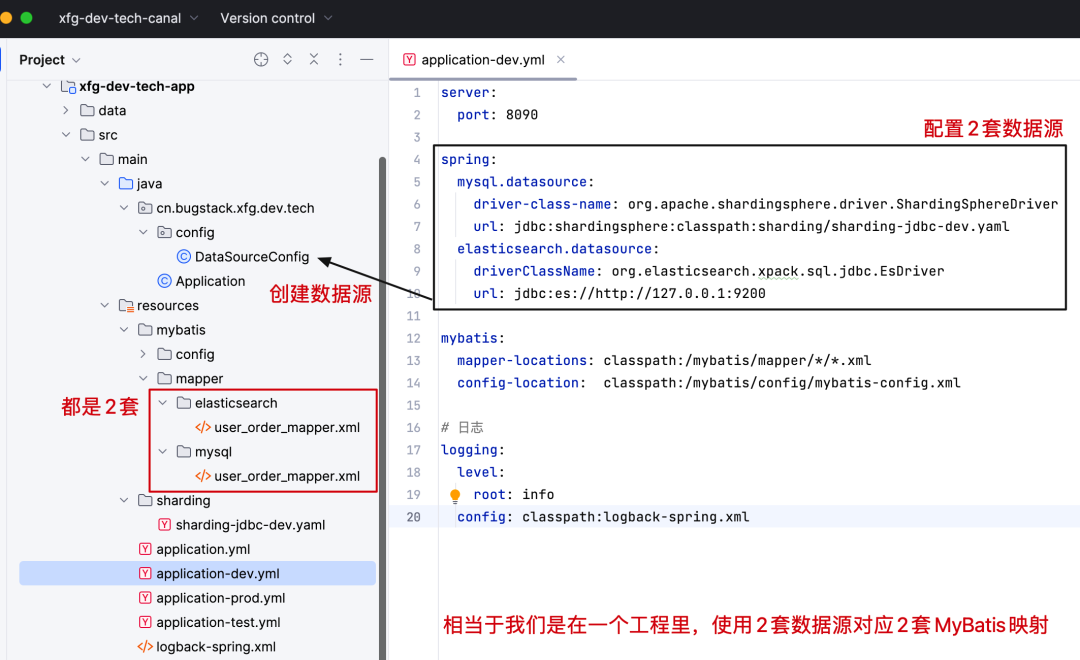

在工程中配置一套 Sharding 分库分表映射的 MyBatis MyBatis，在配置一套 Elasticsearch x-pack-sql-jdbc 数据源映射的 MyBatis Mapper。这样可以读写分别走自己设定好的 Mapper 对象了。

1. 创建数据源

@Configuration
public class DataSourceConfig {

    @Configuration
    @MapperScan(basePackages = "cn.bugstack.xfg.dev.tech.infrastructure.dao.elasticsearch", sqlSessionFactoryRef = "elasticsearchSqlSessionFactory")
    static class ElasticsearchMyBatisConfig {

        @Bean("elasticsearchDataSource")
        @ConfigurationProperties(prefix = "spring.elasticsearch.datasource")
        public DataSource igniteDataSource(Environment environment) {
            return new EsDataSource();
        }

        @Bean("elasticsearchSqlSessionFactory")
        public SqlSessionFactory elasticsearchSqlSessionFactory(DataSource elasticsearchDataSource) throws Exception {
            SqlSessionFactoryBean factoryBean = new SqlSessionFactoryBean();
            factoryBean.setDataSource(elasticsearchDataSource);
            factoryBean.setMapperLocations(new PathMatchingResourcePatternResolver().getResources("classpath:/mybatis/mapper/elasticsearch/*.xml"));
            return factoryBean.getObject();
        }
    }

    @Configuration
    @MapperScan(basePackages = "cn.bugstack.xfg.dev.tech.infrastructure.dao.mysql", sqlSessionFactoryRef = "mysqlSqlSessionFactory")
    static class MysqlMyBatisConfig {

        @Bean("mysqlDataSource")
        @ConfigurationProperties(prefix = "spring.mysql.datasource")
        public DataSource mysqlDataSource(Environment environment) {
            return DataSourceBuilder.create()
                    .url(environment.getProperty("spring.mysql.datasource.url"))
                    .driverClassName(environment.getProperty("spring.mysql.datasource.driver-class-name"))
                    .build();
        }

        @Bean("mysqlSqlSessionFactory")
        public SqlSessionFactory mysqlSqlSessionFactory(DataSource mysqlDataSource) throws Exception {
            SqlSessionFactoryBean factoryBean = new SqlSessionFactoryBean();
            factoryBean.setDataSource(mysqlDataSource);
            factoryBean.setMapperLocations(new PathMatchingResourcePatternResolver().getResources("classpath:/mybatis/mapper/mysql/*.xml"));
            return factoryBean.getObject();
        }
    }

}

ElasticsearchMyBatisConfig 使用 EsDataSource 创建数据源和映射 MyBatis Mapper 文件。
MysqlMyBatisConfig 使用 DataSourceBuilder 创建 Sharding 提供的数据源和映射 MyBatis Mapper 文件。

2. Mapper 映射


mapper PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN" "http://mybatis.org/dtd/mybatis-3-mapper.dtd">
<mapper namespace="cn.bugstack.xfg.dev.tech.infrastructure.dao.elasticsearch.IElasticsearchUserOrderDao">





    <resultMap id="dataMap" type="cn.bugstack.xfg.dev.tech.infrastructure.po.UserOrderPO">
        <result column="_user_id" property="userId"/>
        <result column="_user_name" property="userName"/>
        <result column="_order_id" property="orderId"/>
        <result column="_sku_name" property="skuName"/>
        <result column="_update_time" property="updateTime"/>
        <result column="_create_time" property="createTime"/>
    resultMap>

    <select id="selectByUserId" resultMap="dataMap">
        select _user_id, _user_name, _order_id, _sku_name
        from "xfg_dev_tech.user_order"
        order by _update_time
        limit 10
    select>

mapper>

这个是 Elasticsearch 映射的 Mapper 文件，映射的字段就是前面安装环境的时候设置的索引和字段。现在你使用 Elasticsearch 就不用在工程中硬编码查询语句了，变得非常方便。

四、工程测试

1. 写入数据

@Test
public void test_insert() throws InterruptedException {
    for (int i = 0; i 3; i++) {
        UserOrderPO userOrderPO = UserOrderPO.builder()
                .userName("小傅哥")
                .userId("xfg_" + RandomStringUtils.randomAlphabetic(6))
                .userMobile("+86 13521408***")
                .sku("13811216")
                .skuName("《手写MyBatis：渐进式源码实践》")
                .orderId(RandomStringUtils.randomNumeric(11))
                .quantity(1)
                .unitPrice(BigDecimal.valueOf(128))
                .discountAmount(BigDecimal.valueOf(50))
                .tax(BigDecimal.ZERO)
                .totalAmount(BigDecimal.valueOf(78))
                .orderDate(new Date())
                .orderStatus(0)
                .isDelete(0)
                .uuid(UUID.randomUUID().toString().replace("-", ""))
                .ipv4("127.0.0.1")
                .ipv6("2001:0db8:85a3:0000:0000:8a2e:0370:7334".getBytes())
                .extData("{\"device\": {\"machine\": \"IPhone 14 Pro\", \"location\": \"shanghai\"}}")
                .build();
        userOrderDao.insert(userOrderPO);
        Thread.sleep(100);
    }
}

循环插入3条数据，按需你可以设置更多条数据。
这里的用户编号 userId 是随机的，也是切分键的 ID，所以会在不同的库表写入数据。

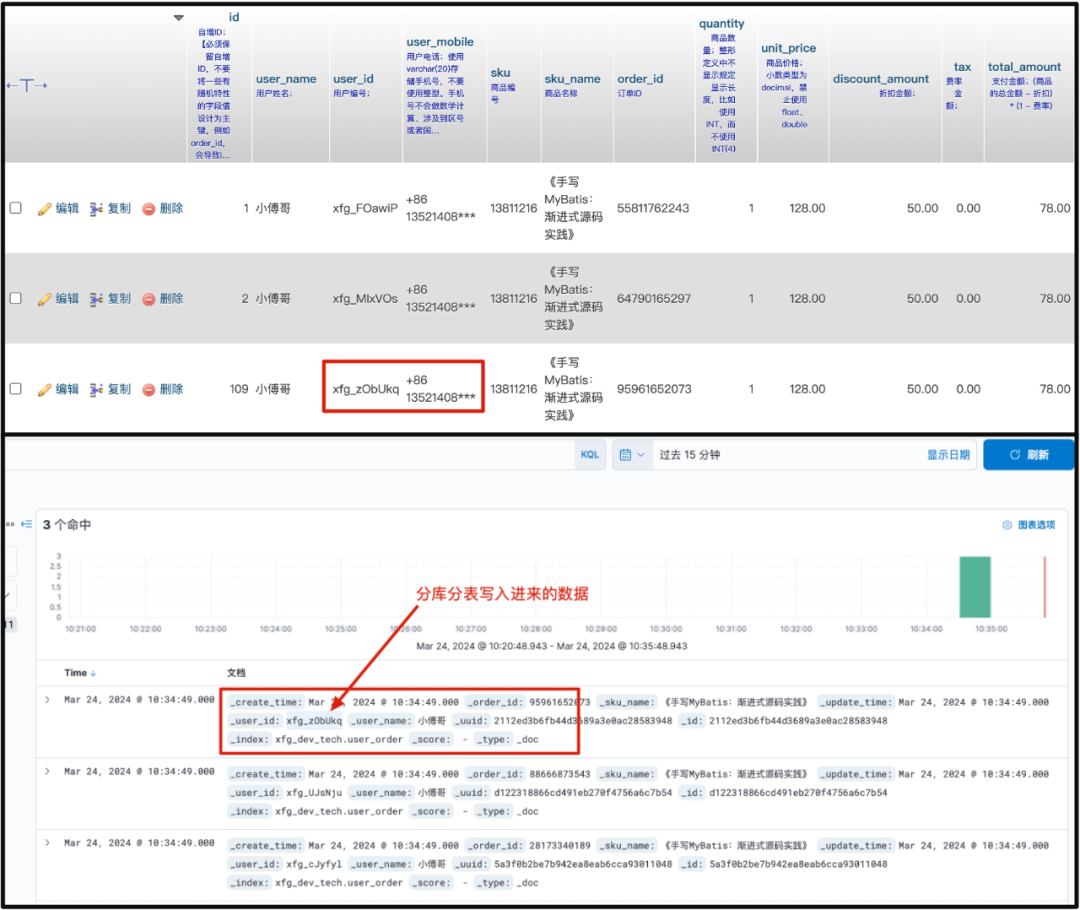

2. 数据验证

MySQL：http://127.0.0.1:8899/ docker compose 配置的管理后台，可以 root/123456 登录
Kibana：http://127.0.0.1:5601/app/discover 查询写入的数据。

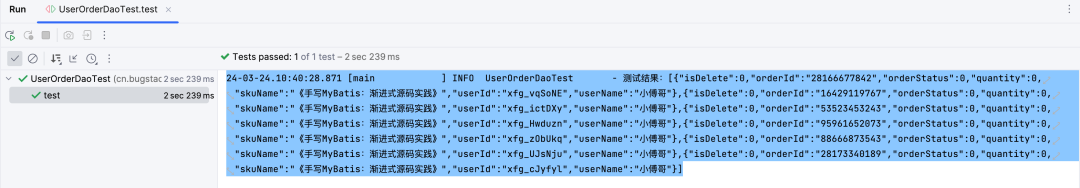

3. 查询数据

@Slf4j
@RunWith(SpringRunner.class)
@SpringBootTest
public class UserOrderDaoTest {





@Resource
    private IElasticsearchUserOrderDao userOrderDao;

    @Test
    public void test() {
        List userOrderPOS = userOrderDao.selectByUserId();
        log.info("测试结果：{}", JSON.toJSONString(userOrderPOS));
    }

}

通过 Elasticsearch 走 x-pack-sql-jdbc 的方式再把数据查询出来。
