摘要 本文系统阐述在有向无环图(DAG)中查找同构子图的算法设计与实现。 算法基于拓扑排序引导的回溯搜索框架 ，通过多级剪枝策略高效定位所有满足条件的子结构。文中使用NetworkX图计算库提供完整实现，通过可视化图表展示算法执行流程。并详细解释每个组件的实现原理与设计考量。本文重点分析算法在深度学习计算图优化中的应用价值。
目录 1. 问题定义与理论背景 2. 算法设计框架与核心思想 3. 预处理阶段：数据结构准备 4. 回溯搜索算法：系统化匹配策略 5. 候选集生成：渐进式过滤机制 6. 兼容性验证：结构一致性检查 7. 复杂度分析与性能评估 8. NetworkX完整实现与代码解析 9. 算法执行流程实例演示 10. 深度学习计算图优化应用
1. 问题定义与理论背景 给定两个有向无环图 和
，其中 为目标大图， 为模式图。 有向无环图子图同构问题要求找到所有单射函数
，满足以下条件：
该问题可形式化表示为寻找所有满足条件的子图 ，使得 与 同构。在计算复杂性理论中，子图同构问题属于NP完全问题。
但对于有向无环图这一特殊类，可设计相对高效的算法。
有向无环图的特殊性质 ：
• 无环性 ：图中不存在有向环。这是拓扑排序和按依赖关系匹配的前提。 • 偏序关系 ：边定义了节点间的偏序关系，可进行拓扑排序。 这些性质可被算法充分利用。 拓扑排序提供的线性序使得匹配过程可以按依赖关系逐步推进 。这是算法高效性的关键基础。
2. 算法设计框架与核心思想 算法采用 拓扑顺序引导的分层回溯策略 ，将全局匹配问题分解为一系列局部决策。核心思想是利用DAG的无环特性确保有效剪枝。

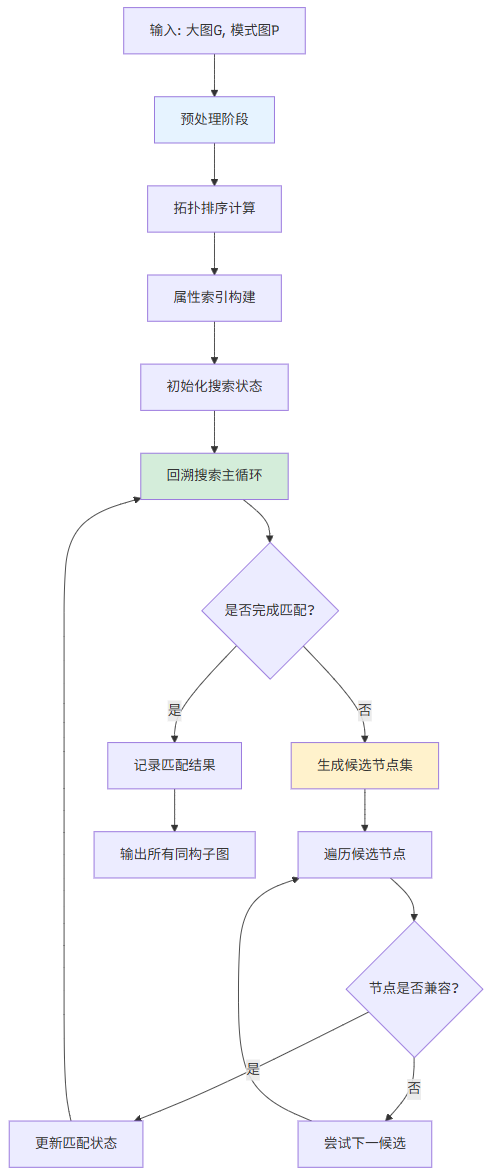

2.1 算法整体架构 图1：DAG子图同构查找算法整体架构 上图展示了算法的核心流程。该流程始于输入的大图和模式图，通过预处理阶段为后续搜索奠定基础。
然后进入核心的回溯搜索循环，直至穷尽所有可能性并输出全部匹配结果。预处理阶段的核心任务是将原始图结构转化为便于高效搜索的数据形式。
回溯搜索阶段则是算法的执行引擎。它按照拓扑顺序逐一匹配模式节点，每步都通过候选集生成和兼容性验证来探索和验证可能性。
这种"生成-验证"的循环构成了算法的主干。直至所有模式节点匹配完成或所有可能性被探索完毕。
2.2 设计原则 1. 顺序性 ：按照拓扑顺序处理模式节点，确保依赖关系得到满足。当算法处理某个模式节点时，该节点的所有前驱节点必须已经完成匹配。 这使得算法能够利用已知的前驱匹配信息来过滤当前节点的候选集。这是剪枝策略能够生效的关键前提。
2. 剪枝性 ：多级过滤策略大幅缩减搜索空间。算法并非盲目地尝试所有可能的节点组合。 而是通过属性匹配、使用状态、父节点约束和度数约束这四级过滤机制，逐步剔除不可能的候选节点。每一级过滤都基于图的不同特性。
3. 完备性 ：系统探索所有可能匹配，确保结果完整。尽管采用了大量剪枝，算法仍然保证了搜索的完备性。 这是因为所有的剪枝条件都是充分必要的。回溯机制确保了所有保留的分支都会被系统地探索。
4. 可扩展性 ：模块化设计便于功能扩展和性能优化。算法将不同功能分解为独立的函数模块。 这种设计使得算法易于理解和维护。更重要的是，它允许针对特定应用场景进行定制化优化。
3. 预处理阶段：数据结构准备 预处理阶段为高效搜索奠定基础，主要完成拓扑排序计算和属性索引构建。这一阶段虽然不直接进行匹配，但其效率和质量直接影响后续搜索的性能。
预处理的核心思想是"一次计算，多次使用"。将那些在搜索过程中需要反复查询的信息预先计算并组织成高效的数据结构。
import networkx as nx from collections import defaultdict from typing import Dict , List , Set , Tuple , Any , Optional def preprocess_pattern_graph ( P: nx.DiGraph ) -> Tuple [ List [ Any ], Dict [ Any , List [ Any ]], Dict [ Any , List [ Any ]]]: """ 对模式图进行预处理，提取拓扑顺序和节点关系信息 该函数执行三个关键操作： 1. 计算模式图的拓扑排序，确定节点处理顺序 2. 构建父节点映射，记录每个节点的直接前驱 3. 构建子节点映射，记录每个节点的直接后继 参数: P: NetworkX有向无环图，节点应包含'attr'属性 返回: Tuple[List[Any], Dict[Any, List[Any]], Dict[Any, List[Any]]]: - 拓扑顺序列表 - 父节点映射字典 - 子节点映射字典 时间复杂度: O(|V_P| + |E_P|) """ # 获取拓扑排序，确保处理顺序满足依赖关系 try : topo_order = list (nx.topological_sort(P)) except nx.NetworkXUnfeasible: raise ValueError( "模式图必须是有向无环图" ) # 构建父节点映射和子节点映射 parent_map = {} child_map = {} for node in P.nodes(): parent_map[node] = list (P.predecessors(node)) child_map[node] = list (P.successors(node)) return topo_order, parent_map, child_map 实现原理深度分析 ：
• 对于有向无环图，拓扑排序确保无环性约束得到满足。如果图中有环，拓扑排序将失败。 • 为回溯搜索提供自然的递归结构。按照拓扑顺序，算法可以顺序地处理每个节点。 拓扑排序的数学定义 ： 对于有向无环图 ，拓扑排序是一个线性序列
，满足：
即所有边都从序列中较早的节点指向较晚的节点。这个性质对于回溯搜索至关重要。
• parent_map ：记录每个节点的直接前驱，用于候选过滤。当算法尝试匹配一个模式节点时，候选的大图节点必须是这些已匹配父节点在大图中的共同子节点。 • child_map ：记录每个节点的直接后继，用于兼容性检查。当匹配一个模式节点时，候选的大图节点必须与这些已匹配子节点有边相连。 • 两种映射共同确保结构一致性。它们使得算法在每一步都能验证局部边关系的存在。 def build_attribute_index ( G: nx.DiGraph ) -> Dict [ Any , List [ Any ]]: """ 构建大图的属性索引，实现属性到节点的快速查找 通过建立属性值到节点列表的映射字典，将属性匹配操作 从线性扫描优化为常数时间查找，这是算法效率的关键优化点。 参数: G: 大图，节点应包含'attr'属性 返回: Dict[Any, List[Any]]: 属性值到节点列表的映射 空间复杂度: O(|V_G|) 时间复杂度: O(|V_G|) """ attr_index = defaultdict( list ) for node in G.nodes(): # 获取节点属性，使用get方法处理属性缺失情况 attr = G.nodes[node].get( 'attr' , None ) # 将节点添加到对应属性值的列表中 attr_index[attr].append(node) return attr_index 索引构建策略分析 ：
• 使用 defaultdict 自动管理新属性值。避免了手动检查键是否存在的繁琐代码。 • 属性查找时间复杂度从 降至 。这是算法性能提升的关键。 • 对于大型图，此优化效果显著。属性索引可以将候选集生成的初始阶段从遍历所有节点变为直接获取一个列表。 • 使用 get 方法提供默认值 None 。这保证了即使某些节点没有'attr'属性，算法也不会崩溃。 • 确保算法对不完整属性数据的鲁棒性。在实际的图数据中，节点属性可能缺失或不一致。 • 允许节点属性为 None 的特殊情况。 None 可能表示一种特殊的节点类型。 4. 回溯搜索算法：系统化匹配策略 回溯搜索是算法的核心引擎，采用深度优先策略系统探索解空间。回溯算法的本质是尝试所有可能性。
但通过精心设计的剪枝策略，避免探索那些明显不可能成功的分支。这种"尝试-回溯"的机制使得算法能够在巨大的解空间中高效导航。
def backtrack_search ( G: nx.DiGraph, P: nx.DiGraph, pattern_order: List [ Any ], pattern_parents: Dict [ Any , List [ Any ]], pattern_children: Dict [ Any , List [ Any ]], attr_index: Dict [ Any , List [ Any ]] ) -> List [ Dict [ Any , Any ]]: """ 执行回溯搜索，查找所有同构子图 采用深度优先递归策略，按照拓扑顺序依次匹配模式节点。 对于每个模式节点，尝试所有可能的大图候选节点， 通过约束条件剪枝无效分支，高效探索解空间。 参数: G: 大图 P: 模式图 pattern_order: 模式图拓扑顺序列表 pattern_parents: 模式图父节点映射 pattern_children: 模式图子节点映射 attr_index: 大图属性索引 返回: List[Dict[Any, Any]]: 所有匹配结果 最坏情况时间复杂度: O(|V_G|^{|V_P|}) 平均情况时间复杂度: O(k^{|V_P|})，其中k为平均候选集大小 """ # 存储所有找到的匹配结果 all_matches = [] # 当前部分匹配状态：模式节点 -> 大图节点 current_match = {} # 已使用的大图节点集合，避免重复匹配 used_nodes = set () def backtrack ( pattern_idx: int ) -> None : """ 递归回溯函数，深度优先探索匹配可能性 参数: pattern_idx: 当前处理的模式节点在拓扑顺序中的索引 """ # 基线条件：所有模式节点已匹配完成 if pattern_idx == len (pattern_order): # 复制当前匹配结果，避免后续修改影响 all_matches.append(current_match.copy()) return # 获取当前要匹配的模式节点 p_node = pattern_order[pattern_idx] # 生成当前模式节点的候选大图节点集合 candidates = get_candidates( p_node, current_match, used_nodes, G, P, pattern_parents, attr_index ) # 遍历所有候选节点 for g_node in candidates: # 检查候选节点与当前匹配状态的兼容性 if is_compatible(p_node, g_node, current_match, G, P, pattern_parents, pattern_children): # 尝试匹配：更新状态 current_match[p_node] = g_node used_nodes.add(g_node) # 递归处理下一个模式节点 backtrack(pattern_idx + 1 ) # 回溯：撤销当前选择，恢复状态 del current_match[p_node] used_nodes.remove(g_node) # 从第一个模式节点开始搜索 backtrack( 0 ) return all_matches 回溯机制详细分析 ：
• 每个递归层级对应一个模式节点。递归深度等于模式图中节点的数量。 • 递归深度等于 。在最坏情况下，算法需要递归到深度为模式图节点数。 • 基线条件为完成所有模式节点匹配。此时算法找到了一个完整的同构子图。 • current_match ：维护模式节点到大图节点的映射。这个字典记录了到目前为止已经做出的匹配决策。 • used_nodes ：确保大图节点不被重复使用。由于同构映射必须是单射，每个大图节点最多只能匹配一个模式节点。 • 状态更新在递归调用前后对称进行。在尝试一个候选节点时，算法首先更新状态，然后递归进入下一层。 • 使用深度复制记录完整匹配。当找到一个完整匹配时，算法创建字典的副本，而不是直接添加引用。 • 避免引用传递导致的数据污染。深度复制确保了每个匹配结果都是独立的。 • 列表存储支持多结果收集。算法可能找到多个同构子图，所有结果都存储在列表中返回。 • 通过 get_candidates 大幅减少候选节点。这是算法中最关键的优化之一。 • 通过 is_compatible 提前排除不兼容选择。兼容性检查确保了局部结构的一致性。 • 剪枝策略使实际搜索空间远小于理论值。实际探索的分支数量通常只是理论值的一小部分。 5. 候选集生成：渐进式过滤机制 候选集生成采用四级过滤策略，逐层缩小搜索空间。这四级过滤是算法高效性的核心所在。
每一级都基于不同的图特性剔除不可能匹配的节点。且过滤成本逐渐增加。这种渐进式策略确保了算法优先使用成本低、过滤效果好的条件。
def get_candidates ( p_node: Any , current_match: Dict [ Any , Any ], used_nodes: Set [ Any ], G: nx.DiGraph, P: nx.DiGraph, pattern_parents: Dict [ Any , List [ Any ]], attr_index: Dict [ Any , List [ Any ]] ) -> List [ Any ]: """ 为模式节点生成候选大图节点列表 采用四级过滤策略渐进缩小候选集： 1. 属性匹配：基于节点属性快速筛选 2. 使用状态：排除已分配的节点 3. 父节点约束：基于已匹配父节点过滤 4. 度数约束：确保局部连接能力足够 参数: p_node: 当前模式节点 current_match: 当前部分匹配 used_nodes: 已使用的大图节点集合 G: 大图 P: 模式图 pattern_parents: 模式图父节点映射 attr_index: 大图属性索引 返回: List[Any]: 过滤后的候选节点列表 """ # 第一级过滤：属性匹配 p_attr = P.nodes[p_node].get( 'attr' , None ) candidates = set (attr_index.get(p_attr, [])) # 第二级过滤：排除已使用的节点 candidates -= used_nodes # 第三级过滤：父节点约束（如果父节点已匹配） for p_parent in pattern_parents[p_node]: if p_parent in current_match: g_parent = current_match[p_parent] # 获取父节点在大图中的所有直接后继 parent_children = set (G.successors(g_parent)) # 取交集：候选节点必须是已匹配父节点的子节点 candidates &= parent_children # 第四级过滤：度数约束 # 获取模式节点的入度和出度 p_in_deg = P.in_degree(p_node) p_out_deg = P.out_degree(p_node) filtered_candidates = [] for g_node in candidates: # 获取大图节点的入度和出度 g_in_deg = G.in_degree(g_node) g_out_deg = G.out_degree(g_node) # 度数约束：大图节点的度数必须不小于模式节点 if g_in_deg >= p_in_deg and g_out_deg >= p_out_deg: filtered_candidates.append(g_node) return filtered_candidates 四级过滤策略详细分析 ：

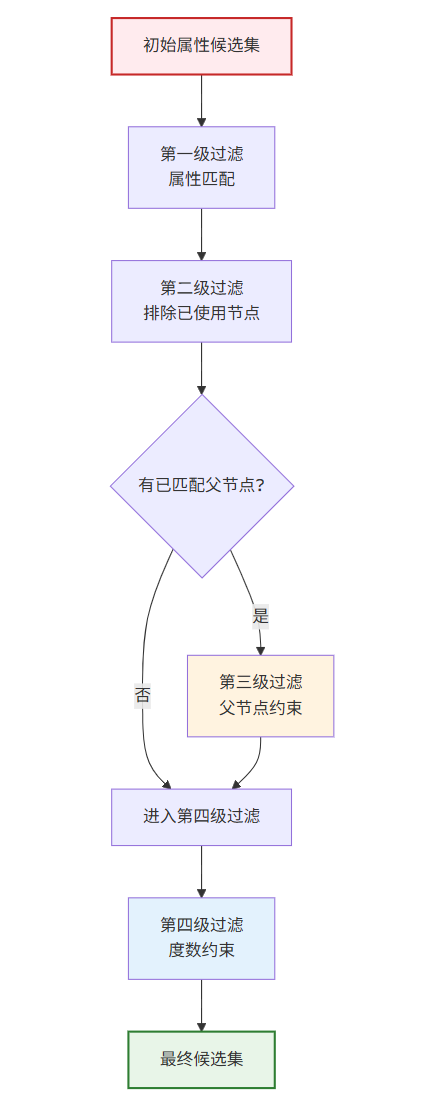

图2：四级候选集过滤策略流程 上图直观展示了四级过滤如何像漏斗一样逐步缩小候选集。每一级过滤都基于不同的准则剔除不可能成为匹配的节点。
从所有大图节点开始，经过属性匹配，只剩下属性相同的节点。再排除已使用的节点，确保映射的单射性。
然后通过父节点约束，保证拓扑结构的一致性。最后通过度数约束，确保候选节点有足够的连接能力。
5.1 属性匹配过滤 原理 ：同构要求节点属性完全相同。这是最直观的约束条件。在深度学习计算图中，这意味着两个算子必须是同一类型。
实现 ：通过预构建的属性索引 查找。利用预处理阶段构建的索引字典，算法可以直接获取所有具有该属性的大图节点。
效果 ：消除属性不匹配的节点，候选集缩减 。这是过滤效果最强的一级。
5.2 使用状态过滤 原理 ：同构映射必须是单射函数。每个大图节点最多只能匹配一个模式节点，这是同构定义的基本要求。
实现 ：集合差操作排除已使用节点。算法维护一个 used_nodes 集合，记录已经被匹配的大图节点。
效果 ：避免节点重复使用，确保映射正确性。随着匹配的进行，这一过滤的效果会越来越明显。
5.3 父节点约束过滤 原理 ：候选节点必须是所有已匹配父节点的共同子节点。如果模式节点有父节点已经匹配，那么候选节点必须是这些父节点在大图中的共同子节点。
实现 ：集合交操作逐步缩小候选集。对于每个已匹配的父节点，算法获取其在大图中的所有子节点集合，然后与当前候选集取交集。
效果 ：保证拓扑结构一致性，是关键优化点。这一级过滤利用了DAG的拓扑特性，是算法专门针对有向无环图设计的优化。
5.4 度数约束过滤 原理 ：大图节点的入度和出度必须不小于模式节点。如果模式节点有 个入边和
个出边，那么匹配的大图节点必须至少有同样多的边。
实现 ：逐个节点比较度数。这是唯一需要遍历候选集每个节点的过滤级别，也是成本最高的一级。
效果 ：排除连接能力不足的节点，减少无效尝试。度数约束是必要条件而非充分条件。
6. 兼容性验证：结构一致性检查 在最终确定匹配前，需进行全面的兼容性检查。候选集生成已经排除了大多数不可能的情况。
但兼容性检查提供了最后一道保障，确保所选节点与当前部分匹配完全一致。它检查已匹配节点间的边关系是否存在。
def is_compatible ( p_node: Any , g_node: Any , current_match: Dict [ Any , Any ], G: nx.DiGraph, P: nx.DiGraph, pattern_parents: Dict [ Any , List [ Any ]], pattern_children: Dict [ Any , List [ Any ]] ) -> bool : """ 检查候选大图节点是否与当前匹配状态兼容 执行双向边关系验证： 1. 前驱检查：验证所有已匹配的父节点边存在 2. 后继检查：验证所有已匹配的子节点边存在 参数: p_node: 当前模式节点 g_node: 候选大图节点 current_match: 当前部分匹配 G: 大图 P: 模式图 pattern_parents: 模式图父节点映射 pattern_children: 模式图子节点映射 返回: bool: 如果所有边关系满足则返回True，否则返回False """ # 检查前驱关系：所有已匹配的父节点 for p_parent in pattern_parents[p_node]: if p_parent in current_match: g_parent = current_match[p_parent] # 检查大图中是否存在从父节点到候选节点的边 if not G.has_edge(g_parent, g_node): return False # 检查后继关系：所有已匹配的子节点 for p_child in pattern_children[p_node]: if p_child in current_match: g_child = current_match[p_child] # 检查大图中是否存在从候选节点到子节点的边 if not G.has_edge(g_node, g_child): return False return True 兼容性检查机制分析 ：
• 检查模式节点的每个已匹配父节点。算法遍历模式节点的所有父节点，但只检查那些已经在匹配中的父节点。 • 验证大图中对应边存在。对于每个已匹配的父节点，检查大图中是否存在从该父节点到当前候选节点的有向边。 • 确保所有前驱依赖得到满足。这一检查保证了模式图中所有指向当前节点的边在大图中都有对应的边。 • 检查模式节点的每个已匹配子节点。当处理节点时，它的某些子节点可能已经匹配。 • 验证大图中对应边存在。对于每个已匹配的子节点，检查大图中是否存在从当前候选节点到该子节点的有向边。 • 确保所有后继关系得到满足。这一检查保证了模式图中所有从当前节点出发的边在大图中都有对应的边。 • 发现任何不兼容立即返回 False 。兼容性检查采用短路评估策略。 • 避免不必要的后续检查。如果前驱检查已经失败，就不会进行后继检查。 • 提升算法整体效率。及早失败使得算法能快速放弃不可能的分支。 7. 复杂度分析与性能评估 7.1 时间复杂度分析 • 拓扑排序： 。对于有向无环图，拓扑排序可以通过深度优先搜索在线性时间内完成。 • 属性索引构建：
。需要遍历大图的所有节点一次。 • 总复杂度：
。预处理阶段的时间复杂度是线性的。 • 最坏情况： （理论上限）。在最坏情况下，算法需要探索指数级的可能性。 • 实际性能：通过多级剪枝大幅降低。由于剪枝策略，搜索空间被大幅压缩。 • 平均情况： ，其中 为平均候选集大小。经过所有过滤后，每个模式节点的平均候选节点数 通常远小于 。 • 属性过滤：候选集缩减 。这是最有效的过滤级别之一。 • 父节点约束：进一步缩减 。当模式节点有已匹配的父节点时，这一约束能显著缩小候选集。 • 度数约束：再缩减 。度数约束排除那些连接不足的节点。 • 总体缩减： 以上。四级过滤共同作用，通常能将候选集大幅减少。 7.2 空间复杂度分析 • 属性索引： 。索引需要存储大图中每个节点的引用。 • 节点关系映射：
。需要存储模式图中节点的父节点和子节点列表。 • 匹配状态： 。字典和集合最多存储模式图节点数个元素。 • 最大深度： 。在最坏情况下，递归深度等于模式图的节点数。 • 每层状态： 。每层递归只有基本类型和引用，不存储大量数据。 • 总空间：
。递归调用栈的空间复杂度与最大深度成正比。 3. 总空间复杂度 ： 算法的空间复杂度是线性的，与输入图的大小成正比。
7.3 性能影响因素 • 稠密图剪枝效果更显著。在稠密图中，节点之间有很多连接，父节点约束可能更严格。 • 稀疏图候选集相对较大。在稀疏图中，节点连接较少，父节点约束可能不那么严格。 • 层次结构清晰的图搜索效率更高。如果图具有明显的层次结构，拓扑顺序更明确。 • 属性多样性高则初期过滤效果好。如果大图中节点属性值种类很多，属性匹配会很快缩小候选集。 • 属性重复率高则候选集较大。如果很多节点具有相同的属性值，属性过滤后的候选集仍然很大。 • 属性值分布影响搜索空间大小。如果模式图中的属性值在大图中很少见，搜索很快。 • 节点数增加导致搜索空间指数增长。模式图每增加一个节点，最坏情况下的搜索空间就乘以大图节点数。 • 边密度影响约束强度。模式图中边越多，约束条件越多，候选集过滤效果越好。 • 拓扑结构复杂度决定剪枝效果。具有复杂依赖关系的模式图可能产生更强的约束。 8. NetworkX完整实现与代码解析 以下是完整的算法实现，整合所有组件。这一实现不仅提供了可运行的代码，还体现了良好的软件工程实践。
通过将算法分解为多个函数，每个函数负责单一职责，代码更易于理解、测试和维护。
def find_isomorphic_subgraphs ( G: nx.DiGraph, P: nx.DiGraph ) -> List [ Dict [ Any , Any ]]: """ 在大图G中查找所有与模式图P同构的子图 这是算法的主入口函数，整合预处理、搜索和结果返回。 函数设计遵循单一职责原则，逻辑清晰，便于测试和维护。 参数: G: 大图，节点应包含'attr'属性 P: 模式图，节点应包含'attr'属性 返回: List[Dict[Any, Any]]: 所有同构子图的匹配映射列表 异常处理: - 如果输入图不是DAG，抛出ValueError - 如果节点缺少'attr'属性，使用None作为默认值 """ # 1. 验证输入图为DAG if not nx.is_directed_acyclic_graph(G): raise ValueError( "大图G必须是有向无环图" ) if not nx.is_directed_acyclic_graph(P): raise ValueError( "模式图P必须是有向无环图" ) # 2. 预处理模式图 pattern_order, pattern_parents, pattern_children = preprocess_pattern_graph(P) # 3. 构建大图属性索引 attr_index = build_attribute_index(G) # 4. 执行回溯搜索 matches = backtrack_search( G, P, pattern_order, pattern_parents, pattern_children, attr_index )
return matches 主函数设计原则 ：
1. 输入验证 ：确保输入图满足DAG要求。算法依赖于有向无环图的特性。 2. 模块化调用 ：清晰分离各处理阶段。主函数不直接实现算法细节，而是调用预定义的功能函数。 3. 错误处理 ：提供明确的异常信息。当输入不符合要求时，函数抛出 ValueError 。 4. 接口简洁 ：隐藏内部复杂性。对外部调用者而言，只需要提供两个图对象，就能获得所有同构子图的匹配。 算法使用示例 ：
# 创建大图G和模式图P（示例） G = nx.DiGraph() P = nx.DiGraph() # 添加节点和边（此处省略具体代码） # ... # 查找所有同构子图 matches = find_isomorphic_subgraphs(G, P) print ( f"找到 { len (matches)} 个同构子图" ) for i, match in enumerate (matches): print ( f"匹配 {i+ 1 } : { match } " ) 这个示例展示了如何使用算法的主函数。在实际应用中，用户需要首先构建自己的大图和模式图。
返回的 matches 是一个列表，每个元素是一个字典，表示一个完整的同构映射。
实现细节的权衡 ： 在实现中，我们做了一些设计选择。这些选择在大多数情况下是合理的。
但在特定场景下可能需要调整。算法的模块化设计使得这些调整可以局部进行，不影响整体结构。
示例图设计特点 ：
1. 多源节点模式 ：模式图包含两个源节点，单源节点的子图匹配较为简单。 2. 复杂连通性 ：大图所有节点通过路径相连，但具有不同的拓扑结构。 3. 多实例包含 ：大图中包含多个同构子图实例，验证算法发现所有匹配的能力。 4. 额外结构 ：添加了连接节点和独立分支，确保算法不会错误匹配不完整的结构。 5. 实际意义 ：模拟数据处理流水线等实际场景，节点类型具有明确的语义。 9. 算法执行流程实例演示 通过具体示例演示算法完整执行过程。下面我们使用图示和步骤分解，详细展示算法如何查找同构子图。
这个演示将帮助读者直观理解算法的每一步操作。特别是候选集如何逐步缩小，以及回溯如何发生。

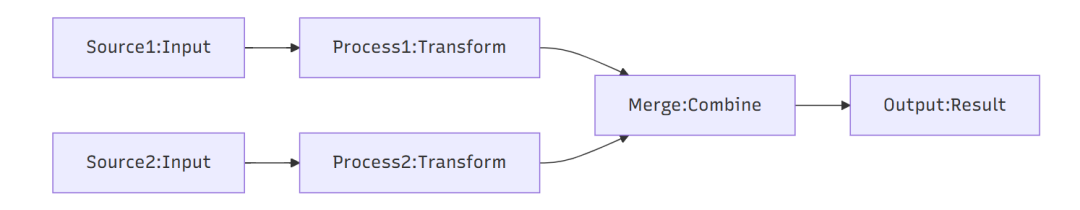

图3：示例模式图P结构 模式图P展示了一个典型的数据处理流水线。这是一个有向无环图，每个节点都有类型属性，是算法要查找的目标结构。

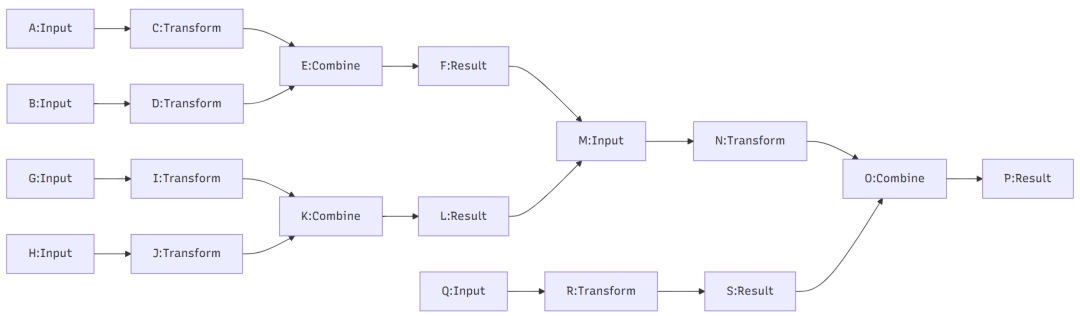

图4：示例大图G结构 大图G是一个更复杂的结构，包含了两个完整的模式实例，以及一些额外的节点和连接。
算法需要在这个大图中找到所有与模式图P同构的子结构。注意算法只关心拓扑结构和节点属性。
算法执行步骤分解 ：
步骤1：预处理阶段
1. 模式图拓扑排序 ： ['Source1', 'Source2', 'Process1', 'Process2', 'Merge', 'Output'] • 这是通过NetworkX的 topological_sort 函数得到的线性序列。 2. 父节点映射 ：记录每个节点的直接前驱，对于候选过滤至关重要。 3. 大图属性索引 ：将大图节点按属性值分组，使得属性匹配可以在常数时间内完成。 步骤2：匹配第一个节点（Source1） • 候选集（属性过滤）：模式节点Source1的属性是'Input'，所以从属性索引中获取所有'Input'节点。 • 无父节点约束：因为Source1没有父节点，所以父节点约束不适用。 步骤3：匹配第二个节点（Source2） • 候选集生成：经过属性过滤、排除已使用，得到候选集。 步骤4：匹配第三个节点（Process1） • 候选集生成：属性过滤后，父节点约束要求候选节点必须是A的子节点。 步骤5：匹配第四节点（Process2） • 候选集生成：属性过滤后，父节点约束要求候选节点必须是B的子节点。 步骤6：匹配第五节点（Merge） • 候选集生成：属性过滤后，父节点约束要求候选节点必须是C和D的共同子节点。 • 兼容性检查：需要存在边C→E和D→E，确实都存在。 步骤7：匹配第六节点（Output） • 候选集生成：属性过滤后，父节点约束要求候选节点必须是E的子节点。 步骤8：回溯与继续搜索 1. 回溯探索其他分支 ：算法开始回溯，探索其他可能性。 2. 最终匹配结果 ：算法找到了两个完整的同构子图。 图5：算法找到的两个匹配实例可视化 上图展示了算法在大图G中找到的两个同构子图实例。

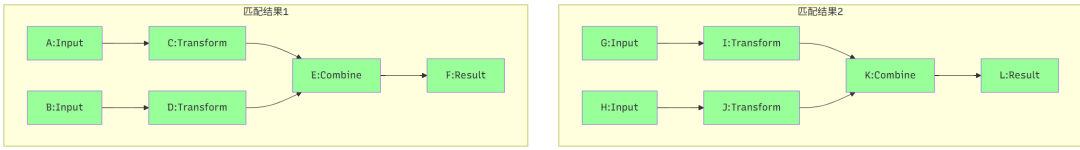

每个实例都完整地匹配了模式图P的结构。大图中的其他节点没有被匹配，因为它们不符合模式图的结构。
这表明算法准确地识别了与模式图同构的结构，没有产生误匹配。
10. 深度学习计算图优化应用 10.1 深度学习计算图特性 深度学习框架将神经网络表示为 有向无环计算图 ，其中：
• 节点：表示张量运算（算子），如卷积、矩阵乘法等。 计算图优化是深度学习框架性能提升的关键 。而子图同构匹配是众多优化技术的核心基础。
通过识别计算图中特定的模式，框架可以应用各种优化。从而提高执行效率、减少内存使用。
10.2 算子融合优化 算子融合是将多个连续算子合并为单一复合算子的优化技术。能显著减少内核启动开销、内存访问和提升计算效率。
常见融合模式 ：
1. Conv-BN-ReLU ：卷积层+批归一化+激活函数。这是卷积神经网络中最常见的模式之一。 2. MatMul-Add ：矩阵乘法+偏置加法。全连接层或注意力机制中的常见模式。 3. LayerNorm-Dropout ：层归一化+随机失活。Transformer等模型中的常见组合。 算法应用过程 ：
10.3 常量折叠优化 常量折叠是将由常量输入组成的计算子图预先计算为常量的优化技术。预先计算这些部分可以减少运行时计算开销。
算法应用 ：
1. 识别常量计算子图：找到那些所有输入都是常量的子图。 2. 预先执行计算：在模型加载或编译时执行这些计算。 10.4 公共子表达式消除 公共子表达式消除识别并消除计算图中的重复计算。通过子图同构匹配可以识别重复计算模式，减少冗余计算。
10.5 自动微分优化 在反向传播过程中， 子图同构匹配可用于优化梯度计算 。优化这些梯度计算可以提升训练效率。
10.6 实际框架中的实现 TensorFlow Grappler优化器 ：
• 使用子图匹配进行算子融合。Grappler是TensorFlow的默认图优化器。 • 支持自定义融合规则。用户可以通过定义模式图来添加自定义的融合规则。 PyTorch FX框架 ：
• 提供图模式子图匹配。FX将PyTorch模型转换为图表示。 • 支持用户定义的模式匹配。用户可以使用模式匹配API定义要查找的子图结构。 TVM深度学习编译器 ：
• 使用子图匹配进行算子调度。TVM将计算图中的子图映射到高效的底层实现。 • 支持硬件特定优化。针对不同硬件定义不同的优化模式和实现。 总结 本文系统介绍了有向无环图子图同构查找算法的设计与实现。 算法基于拓扑排序引导的回溯搜索框架 ，通过多级剪枝策略实现高效匹配。
采用NetworkX提供了完整实现，并通过可视化图表展示了算法执行流程。
算法核心优势 ：
2. 高效剪枝 ：通过属性、结构和度数约束大幅减少搜索空间。 在深度学习框架中的应用价值 ：
该算法为有向无环图模式匹配提供了系统化解决方案。在深度学习计算图优化中具有重要应用价值。
通过适当调整和优化，可满足不同深度学习框架的具体需求。未来，该算法将继续发挥关键作用，推动深度学习系统性能的不断提升。
