AlphaFold预测出的蛋白质结构可靠吗？ 当AlphaFold、RoseTTAFold等深度学习方法将蛋白质结构预测推向前所未有的精度时，一个关键问题却常被忽视： 这些AI生成的结构模型究竟有多可靠？ 与通过X射线晶体学或冷冻电镜等物理测量手段获得的实验结构不同， AI预测的结构本质上是计算机生成的假设模型 。这一根本差异使得严格的质量评估成为使用这些模型进行下游应用前不可跳过的关键步骤。
然而，目前的蛋白质结构质量验证流程面临严重的碎片化问题。研究人员通常需要同时使用多种工具——SWISS-MODEL质量评估模块、Procheck、What_Check、Verify3D、ERRAT和Molprobity等——才能完成全面评估。 这些平台大多缺乏交互式可视化功能，无法快速定位问题区域，更难以将置信度评分与立体化学质量直接关联 。更糟糕的是，许多工具是为传统实验数据设计的，期望输入带有B-factor值的PDB文件，而非包含置信度分数的现代.cif格式，迫使研究者在繁琐的文件转换和断裂的分析流程中挣扎。
来自巴西里约格兰德联邦大学（UFRN）数字大都会研究所生物信息学多学科环境实验室的研究团队，针对这一痛点开发了RevelioPlots——
一款开源的交互式Web应用，旨在简化和优化AI预测蛋白质结构的质量评估流程 。
RevelioPlots的技术架构：Python生态系统的整合之作 RevelioPlots基于Python 构建，采用Streamlit框架实现交互式界面。 该应用的核心功能依托于成熟的生物信息学和数据科学库 ，包括用于生物数据处理的Biopython、数据分析的Pandas、科学计算的NumPy，以及交互式可视化的Plotly。这种技术栈的选择确保了工具既具有强大的计算能力，又能提供流畅的用户体验。
应用部署在revelioplots.streamlit.app，用户可直接在线访问，也可本地运行以确保数据隐私和响应性能。 这种双模式部署策略兼顾了便捷性和安全性 ，特别适合处理敏感的未发表研究数据。
输入数据处理：智能化的置信度度量识别机制 RevelioPlots支持单个结构分析和多模型批量比较评估，所有模型必须以晶体学信息文件（.cif或.mmcif）格式提供。 上传后，应用会解析这些文件并提取每个残基的关键信息 ：残基身份（如ALA、GLY）、用于计算主链二面角（ 和 ）的原子坐标，以及相关的置信度分数。
该工具最值得关注的技术特性是其 对置信度度量的灵活处理策略 。应用首先搜索显式的pLDDT（predicted Local Distance Difference Test）分数——这是深度学习模型输出的标准置信度指标，范围从0到100，数值越高表示对局部预测结构的置信度越大。 如果文件中不存在pLDDT值，工具会智能地回退到使用B-factor列作为替代 。
这一设计基于B-factor与置信度之间的概念相关性：在实验结构中，高B-factor通常表示高度灵活或无序的区域，而这些恰恰是深度学习模型通常以低置信度预测的区域。因此， 工具假设B-factor值与推断的置信度分数之间存在反向关系 ——B-factor越高，置信度越低。这种智能回退机制使得RevelioPlots能够处理各种来源的结构文件，无论是最新的AI预测模型还是传统实验结构。
pLDDT分数分析：快速把握模型整体质量 pLDDT是评估AI预测蛋白质结构可靠性的第一道防线 。RevelioPlots提供了全面的统计概要，包括所有残基的平均值（mean）、中位数（median）和标准差（standard deviation），并通过交互式箱线图展示pLDDT分数的分布情况。
pLDDT作为逐原子或逐残基的置信度估计，其数值含义明确：** 表示高置信度（蓝色），70-90表示较有把握（青色），50-70表示低置信度（黄色）， 表示极低置信度或可能无序（红色）**。这种分析提供了模型整体质量的快速高层次概览，让研究者能够在进行更详细分析之前，迅速识别无序或建模不良的区域，并检查预测是否总体可靠。
在统计学上， 标准差是衡量模型一致性的关键指标 。较低的标准差表明整个蛋白质结构的预测置信度相对均匀，而高标准差则暗示存在置信度差异显著的区域，可能对应于结构域边界、柔性环或内在无序区。
置信度着色序列视图：精确定位问题残基 序列视图展示完整的氨基酸序列， 每个残基根据其pLDDT分数按照AlphaFold标准配色方案着色 。这一可视化包含位置刻度和交互式工具提示，可显示残基详细信息，对于在一级序列背景下立即定位特定低置信度残基或结构域至关重要。
该功能的价值在于 将抽象的置信度数值转化为直观的空间定位 。研究者可以一眼识别出哪些序列片段处于高置信度区域（蓝色连续段），哪些区域可能是柔性环或无序区（黄色或红色片段）。 这种可视化促进了关于蛋白质柔性区域或无序结构域的假设生成 ，有助于理解蛋白质的功能动力学特征。
交互式Ramachandran图：立体化学质量的终极检验 Ramachandran图是蛋白质结构验证的经典工具，通过绘制每个残基的Phi角（ ）与Psi角（ ）二面角来评估主链构象的立体化学合理性。
在蛋白质结构中，主链二面角受到严格的空间限制，因为某些角度组合会导致原子之间的空间碰撞 。
RevelioPlots的Ramachandran图创新之处在于 将每个点按其pLDDT值着色，建立了局部主链构象与模型置信度之间的直接视觉关联 。图中的阴影区域标示立体化学允许的构象空间，而交互式工具提示提供详细的残基信息。
这种整合具有深远意义：它使研究者能够 区分真正的应变构象（可能具有功能重要性）与因模型置信度低而产生的几何伪影 。例如，如果一个残基落在立体化学禁止区域，但其pLDDT值很高（蓝色点），这可能表示该残基确实处于功能性的应变状态；相反，如果残基同时具有低pLDDT值（红色或黄色点）并落在禁止区，则很可能是建模错误而非真实结构特征。
值得注意的是， 甘氨酸（glycine）和脯氨酸（proline）因其独特的化学性质被排除在标准评估之外 。甘氨酸因缺少侧链而拥有更大的构象自由度，脯氨酸因其环状结构而受到特殊限制，这两种残基预期会落在Ramachandran图的非典型区域。
多结构比较分析：批量评估的分层策略 在多结构模式下， 应用首先呈现所有上传模型的pLDDT统计数据和分布的比较概览 。随后，"逐结构分析"部分为每个模型提供可折叠面板，允许用户详细检查其个体的置信度着色序列和Ramachandran图。
这种分层方法使研究者能够高效地从高层次比较过渡到细粒度调查 ，快速识别最可靠的模型或精确定位显著构象或置信度差异的区域。当比较来自不同算法的预测或评估同一蛋白质的多个构象状态时，这一功能尤为重要。
案例演示：sodc与pct模型的质量差异揭示 为展示RevelioPlots的比较功能，研究团队使用了内置的示例数据集，包括两种不同的蛋白质：sodc（来自黑腹果蝇的超氧化物歧化酶[Cu-Zn]，Uniprot ID: P61851）和pct（来自马媾疫锥虫的未表征蛋白，GenBank登录号XP_067078569），每种蛋白质都有两个结构模型系列，反映不同深度学习预测算法的假设输出。

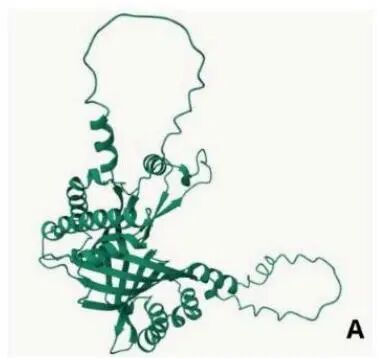

（见图1A：pct_model_0蛋白质的三维结构模型） 集成的3D结构可视化为分析提供了第一层空间背景。对于pct-0模型，查看器展示了一个折叠良好的球状核心，但也突出了长而延伸的末端片段。这种交互式3D环境允许用户旋转和缩放结构，在深入研究逐残基置信度和立体化学指标之前，从视觉上映射整体拓扑结构。
图1A：示例蛋白质（pct_model_0）的三维模型
初步统计分析使研究者能够比较所有预载模型的pLDDT指标。 在此演示中，工具揭示了模型可靠性的明显差异：sodc模型表现出异常高的置信度（平均约
），而pct模型则显示出显著较低且更具变异性的分数 。具体而言，pct-0的平均pLDDT为 ，中位数为 。

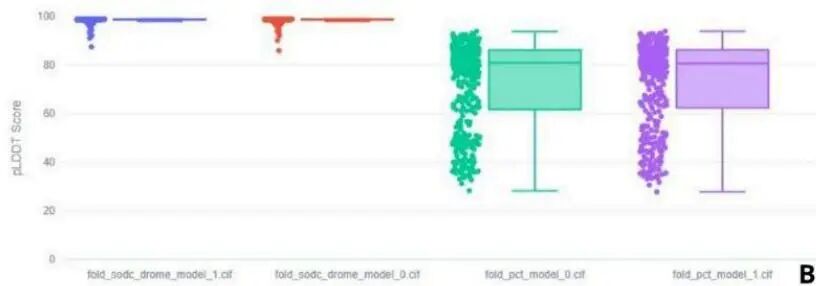

（见图1B：不同结构模型间的比较统计箱线图） 比较箱线图视觉化地突出了这一差异，显示出pct模型相比sodc组近乎完美的分数，具有宽泛的方差和高标准差（ ）。箱线图中的四分位距、须线和离群点共同描绘了数据分布的完整图景，使研究者能够快速评估模型质量的一致性和稳定性。
图1B：多结构pLDDT值分布箱线图，展示结构质量的离散程度和变异性

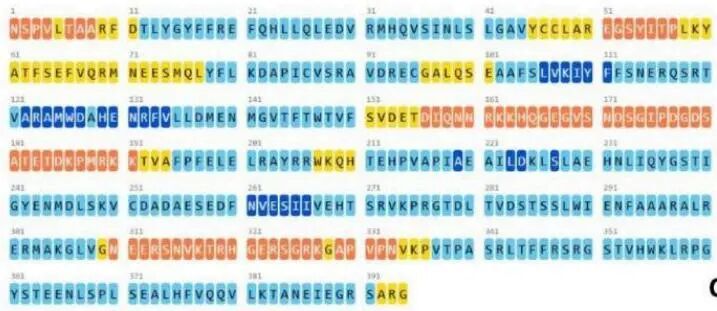

（见图1C：按置信度区间着色的蛋白质一级序列） pct-0模型的置信度着色序列视图能够立即定位特定的低置信度残基或结构域。在该模型中，序列显示出以蓝色标记的高置信度核心区域，与N端和C端区域形成鲜明对比。 这些末端区域被着色为黄色和红色，表示低到极低的置信度（pLDDT ） ，这一结果与内在无序区或柔性环的特征一致。这种视图对于生成关于蛋白质哪些部分应谨慎解释的假设至关重要。
图1C：逐残基置信度着色的一级序列，强调结构可靠区域与预测不确定性较高的片段

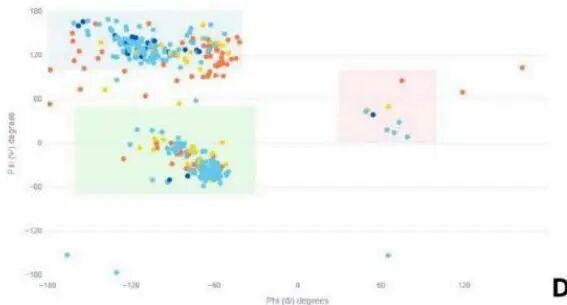

（见图1D：Ramachandran图上的单残基映射） 最后，交互式Ramachandran图为pct-0模型提供了决定性的立体化学背景。 对应于高pLDDT核心结构域的点占据立体化学允许区域，确认了其几何质量 。相反，来自低置信度末端区域的残基在图上分散分布，许多落入构象空间的禁止区域。 这种低pLDDT分数与不良主链几何结构之间的直接视觉关联，强调了这些区域很可能不维持稳定折叠的可能性 。这种整合允许用户区分真正应变的构象与因模型置信度低而产生的几何伪影。
图1D：Ramachandran图上的残基分布，点按图1C相同置信度区间着色，实现构象质量与结构稳健性在残基水平的关联
从图1D可以清晰看出， 高置信度区域的残基（蓝色点）主要集中在Ramachandran图的核心允许区和额外允许区，而低置信度残基（黄色和红色点）则分布更为分散，部分甚至进入了立体化学不利区域 。这种模式验证了pLDDT分数作为结构可靠性指标的有效性，同时也为改进模型提供了明确的方向——重点关注和优化那些同时具有低置信度和不良几何构象的区域。
数学基础：从lDDT到pLDDT的置信度量化 pLDDT的概念源自lDDT-C （local Distance Difference Test on C atoms）。 lDDT是一种无需结构叠合的局部评分方法，通过比较模型与参考结构之间的距离差异来评估质量 。其数学定义为：
其中 是考虑的距离对数量，
和 分别是模型和参考结构中的距离， 是指示函数，当距离差异小于阈值 （以埃为单位）时为1，否则为0。
AlphaFold等深度学习模型输出的pLDDT则是对lDDT的预测值 ，范围标准化为0-100。模型在训练过程中学习预测每个残基的局部结构置信度，这一预测基于输入的多序列比对（MSA）深度、进化信息质量以及模型内部的注意力机制。
pLDDT > 90 通常表示该区域的预测精度接近实验结构水平（RMSD < 1.5 Å），而pLDDT < 50则意味着该区域可能处于无序状态或模型缺乏足够信息进行准确预测 。
Ramachandran图的物理化学基础 Ramachandran图的限制区域源于肽链主链原子之间的空间排斥。对于每个残基，主链二面角定义为：
这两个角度的取值范围理论上是 到 ，但由于羰基氧原子和酰胺氢原子的van der Waals半径限制，实际允许的组合大大减少 。对于标准L-氨基酸，主要允许区包括：
核心区域 （最优构象）： -折叠区（
）和右手螺旋区（ ） 高质量的蛋白质结构通常应有 > 90% 的非甘氨酸、非脯氨酸残基落在最优和额外允许区内 。RevelioPlots通过叠加pLDDT信息，使用户能够判断偏离这一标准的残基是由于模型不确定性（低pLDDT）还是真实的结构应变（高pLDDT）。
为非专业用户设计：降低AI结构预测的使用门槛 RevelioPlots的一个重要设计理念是 针对非专业用户，特别是那些正在利用AI蛋白质结构建模方法高可及性的研究者
如果不进行适当的质量评估，这些模型可能导致错误的生物学结论 。
传统的结构验证工具往往需要对蛋白质结构化学、晶体学术语和复杂命令行操作有深入理解。 RevelioPlots通过直观的图形界面、清晰的色彩编码和交互式探索，将这些专业知识"翻译"为易于理解的视觉语言 。研究者无需记住pLDDT阈值或Ramachandran图的理论背景，仅通过颜色和位置就能快速判断结构质量。
技术创新：智能B-factor回退机制的实现原理 B-factor（温度因子）在晶体学中反映原子位置的不确定性，其数学定义为：
其中 是原子位置均方偏差。 高B-factor可能源于真实的原子振动、静态无序或结构精修不足 。
RevelioPlots的回退机制基于这样的观察： 在AI预测模型中，当不存在pLDDT时，高B-factor区域通常对应于模型不确定性高的区域 。然而，这种对应关系需要谨慎处理。工具采用的转换策略是：
具体实现中，应用可能对B-factor进行归一化和反转，将其映射到0-100的置信度范围。这种处理使得传统实验结构和现代AI预测模型能够在同一分析框架下比较， 但用户应意识到这是一种近似，可能不如原生pLDDT分数准确 。
与现有工具的比较：RevelioPlots的独特定位 相比传统质量评估工具，RevelioPlots具有几个显著优势：
集成性 ：将置信度分析和立体化学验证统一在单一界面，而非需要在多个工具间切换 交互性 ：所有图表支持缩放、悬停显示详细信息，而非静态图片 现代化 ：原生支持.cif格式和pLDDT分数，无需格式转换 批量处理 ：支持多模型同时上传和比较，高效评估多个预测结果 然而， RevelioPlots并非取代所有现有工具，而是作为快速初步评估和直观质量比较的首选平台 。对于需要全面几何验证（键长、键角、手性等）或能量计算的场景，仍需配合MolProbity、Phenix等专业工具。
开源生态：促进方法透明性和社区贡献 RevelioPlots采用开源许可，源代码托管在GitHub仓库（https://github.com/evomol-lab/RevelioPlots）。 这种开放策略不仅增强了方法的透明度和可重复性，也为社区贡献和功能扩展提供了基础 。研究者可以审查代码逻辑、报告问题、提出改进建议，甚至添加新功能。
仓库包含详细的安装说明和示例文件，降低了本地部署的门槛。对于处理大量模型或对数据隐私有特殊要求的用户，本地运行版本提供了完全的数据控制。 该工具使用的所有依赖库（Biopython、Pandas、NumPy、Plotly）均为Python科学计算生态的标准组件，确保了长期维护性和跨平台兼容性 。
未来展望：AI辅助结构生物学的质量保障体系 随着AI蛋白质结构预测精度的持续提升和应用范围的扩大， 质量评估工具需要跟上模型复杂度的增长 。RevelioPlots代表了向更加集成、交互和用户友好方向发展的第一步。未来可能的扩展方向包括：
支持复合物结构 ：评估蛋白质-蛋白质、蛋白质-核酸和蛋白质-配体复合物的界面质量 时间序列分析 ：比较同一蛋白质不同构象状态或动力学模拟轨迹 集成能量评估 ：添加Rosetta能量、物理化学势等互补指标 机器学习驱动的异常检测 ：自动标记可能存在建模错误的区域 RevelioPlots的价值不仅在于提供便捷的分析工具，更在于建立了一种将模型置信度与结构验证深度整合的新范式 。这种整合对于确保AI生成结构在药物设计、蛋白质工程和基础生物学研究中的可靠应用至关重要。
总结：简化复杂性，赋能科学发现 RevelioPlots通过统计分析pLDDT分数、置信度着色序列视图和交互式Ramachandran图的有机结合， 建立了模型可靠性与立体化学可行性之间的直接视觉联系 。该工具解决了传统工作流程碎片化的挑战，赋予非专业研究者快速、直观地评估、比较和解释结构模型质量的能力，使得AI预测数据在科学研究中的应用更加可靠和自信。
对于希望充分利用AI结构预测革命的研究者而言， RevelioPlots提供了一个低门槛、高效率的质量把关工具 。正如其名称（Revelio，源自《哈利·波特》中的"显形咒"）所暗示的，该工具旨在揭示隐藏在模型数据背后的真实质量信息，让研究者在推进科学发现的道路上更加明智和稳健。
项目资源 在线访问地址 ：https://revelioplots.streamlit.app GitHub源代码仓库 ：https://github.com/evomol-lab/RevelioPlots 论文引用 Fernandes, L. L. S., Azevedo, A. H. D., França, J. V. S., & Lima, J. P. M. S. (2024). RevelioPlots: An Interactive Web Application for Fast AI-Based Protein Models Quality Assessment. Bioinformatics Multidisciplinary Environment (BioME), Digital Metropolis Institute (IMD), Universidade Federal do Rio Grande do Norte (UFRN) , Natal, RN, Brazil.
