本文作者信息、相关参考及致谢见文末。
1 计算水汽通量散度
import matplotlib.pyplot as plt
import cartopy.crs as ccrs
from cartopy.mpl.ticker import LongitudeFormatter, LatitudeFormatter
from pylab import *
import numpy as np
import xarray as xr
import metpy.calc as mpcalc
import metpy.constants as constants
import cmaps
from matplotlib import rcParams
config = {"font.family":'Times New Roman',"font.size":16,"mathtext.fontset":'stix'}
rcParams.update(config)
u=xr.open_dataset('F:/Rpython/lp36/data/water/uwnd.2018.nc')
v=xr.open_dataset('F:/Rpython/lp36/data/water/vwnd.2018.nc')
sh=xr.open_dataset('F:/Rpython/lp36/data/water/shum.2018.nc')
lat=sh.lat
lon=sh.lon
lev=sh.level[0:8]
dx, dy = mpcalc.lat_lon_grid_deltas(lon, lat)
div_qv_gc=np.zeros((3,8,73,144))
qv_u_gc=np.zeros((3,8,73,144))
qv_v_gc=np.zeros((3,8,73,144))
fu=u['uwnd'].loc['2018-1-18':'2018-1-20',1000:300,:,:]
fv=v['vwnd'].loc['2018-1-18':'2018-1-20',1000:300,:,:]
fq=sh['shum'].loc['2018-1-18':'2018-1-20',1000:300,:,:]
qv_u_gc[:,:,:,:]=fu*fq
qv_v_gc[:,:,:,:]=fv*fq
for j in range(3):
for k in range(lev.shape[0]):
div_qv_gc[j,k,:,:] = mpcalc.divergence(u = qv_u_gc[j,k,:,:]/9.8,v=qv_v_gc[j,k,:,:]/9.8,dx = dx ,dy = dy)
div_total_gc=np.zeros((3,73,144))
qv_u_gc_total=np.zeros((3,73,144))
qv_v_gc_total=np.zeros((3,73,144))
for l in range(3):
div_total_gc[l,:,:]= np.trapz(div_qv_gc[l,::-1],lev[::-1],axis=0)
qv_u_gc_total[l,:,:]=np.trapz(qv_u_gc[l,::-1],lev[::-1],axis=0)
qv_v_gc_total[l,:,:]=np.trapz(qv_v_gc[l,::-1],lev[::-1],axis=0)
div_mean=div_total_gc.mean(axis=0)*10000000
qu_mean= qv_u_gc_total.mean(axis=0)/9.8*100
qv_mean= qv_v_gc_total.mean(axis=0)/9.8*100
div_ano1=xr.DataArray(div_mean , coords=[lat,lon], dims=['lat','lon'],name='div')
div_ano1.to_netcdf('F:/Rpython/lp36/data/water/water2/vaper_div_2018.nc')
qu_ano=xr.DataArray(qu_mean, coords=[lat,lon], dims=['lat','lon'],name='qu')
qv_ano=xr.DataArray(qv_mean, coords=[lat,lon], dims=['lat','lon'],name='qv')
qu_ano.to_netcdf('F:/Rpython/lp36/data/water/water2/qu_2018.nc')
qv_ano.to_netcdf('F:/Rpython/lp36/data/water/water2/qv_2018.nc')
2 作图

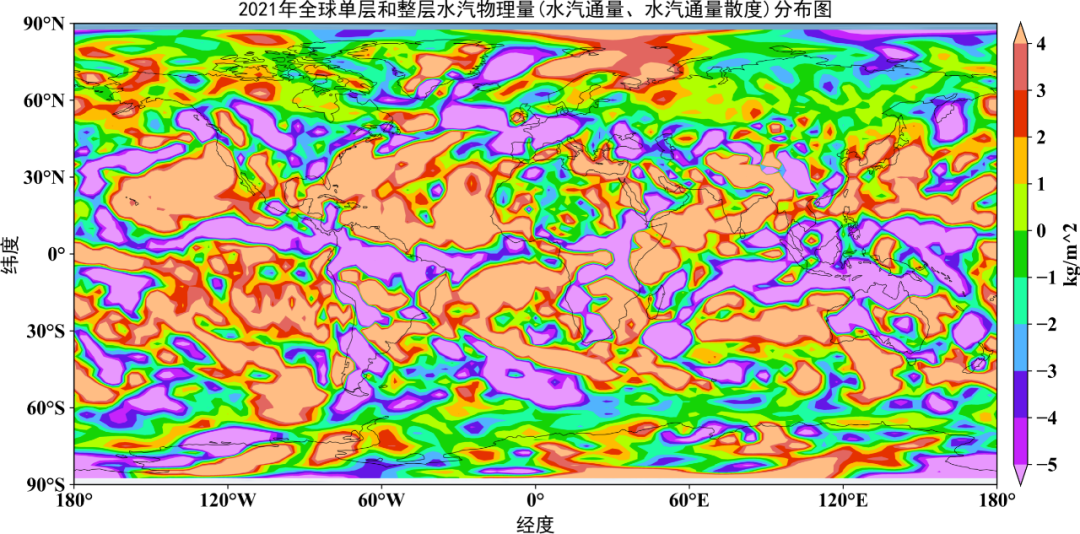

2.1 contourf着色作图
cf=ax.contourf(cycle_LON,cycle_LAT,cycle_div_mean,levels=levs,cmap=cmaps.NCV_bright,extend='both')

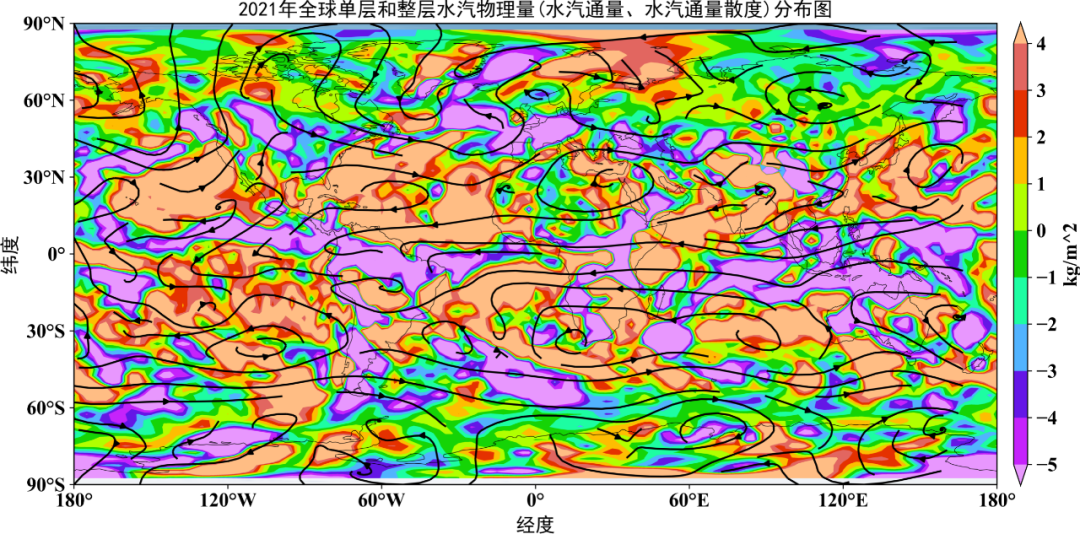

2.2 streamplot流线作图
sp=ax.streamplot(lon2,lat,qv_u_gc_total,qv_v_gc_total,color='black')

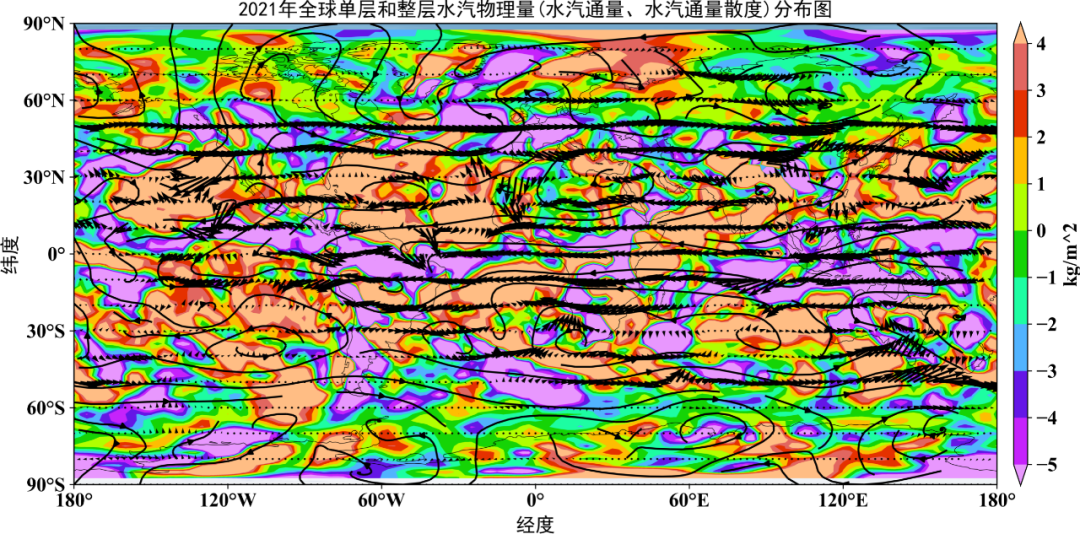

2.3 quiver作图
q=ax.quiver(LON[::4],LAT[::4],qv_u_gc
_total[1:73,:][::4],qv_v_gc_total[1:73,:][::4])
