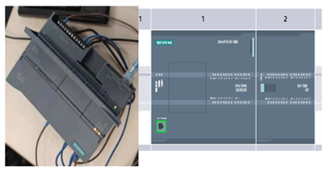

图7 控制结构示意图

3.1 模型的建立和导入

通过Solidworks软件构建七巧板工作台、七巧板模型、KUKA KR6机械臂和模型的其他组件，并转换为IGS格式。然后将其导入到Demo3D中，并在Demo3D中选择适当的模型大小，如图8所示。

图8 模型导入

3.2 建立空间坐标系

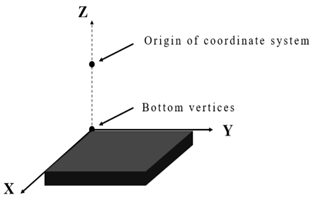

图9通过操纵KUKA PAD移动KUKA KR6机械臂，校准空间坐标系，如图9所示。校准坐标系是建立一个基于KUKA KR6机械臂及其摄像机组件的空间坐标系。空间坐标系仅用于确定模型在软件中的实际位置。

图9 空间坐标系示意图

在本实验中，以七巧板工作台左上顶点为坐标系原点，以七巧板工作台的边缘为x轴，通过坐标系原点并垂直于x轴的边缘为y轴。首先，通过KUKA PAD移动机械臂，寻找视觉采集点的最佳位置，并记录该位置。最好的视觉采集点位置是捕捉整个七巧板工作平台的位置。第二，将定位针安装在KUKA KR6机械臂的第六轴上，并控制KUKA PAD。使用全局移动机械，使定位针指向黑色底板的左上角，然后切换为轴运动模式，沿Z轴方向向上移动一小段距离，记录该位置的原点。然后，根据所选择的原点，将相邻的两侧确定为X轴和Y轴，机械臂通过轴运动模式沿轴移动一定距离。然后，记录该位置。类似地，使用此方法在另一个边缘上进行操作，并记录其最终位置。根据上述四个点(坐标系的原点、底顶点、x轴上的点、y轴上的点)，可以确定一个唯一的三维坐标系，即本实验的空间坐标系。

3.3 图像处理

坐标系建立后，将七巧板随机放置在右侧板上，通过KUKA PAD将机械臂移动到拍照的位置，采集图像。将图像发回主机后，进行曝光、RGB（红、绿、蓝）、无色、灰度调整和一些图像识别算法调整，使图像的整体色差更加明显。由于七巧板底板颜色为黑色，处理后图像的背景色必须为黑色，上述处理后的七巧板必须为不同亮度的灰度。为了使灰度差异更加明显，在第一次图像处理之前，填充一层白色纸板，以增加灰度差异。灰度图如图10所示。然后，根据实际情况，选择不同亮度的灰色区域，并给予每一个七巧板一个唯一的标签。

图10 七巧板灰度图

3.4 像素-空间坐标系变换

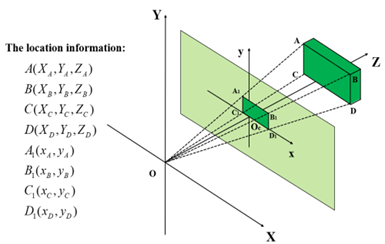

像素坐标系是图像坐标系。像素坐标系的单位是像素点，即每个像素点都是一个特定的位置。由于像素坐标系是二维坐标系，空间坐标系是三维坐标系，因此采用了通过映射扩展坐标系的透视投影法，实现了像素坐标系与空间坐标系之间的转换。透视投影的具体缩放关系如图11和图12所示。

图11 映射公式

图12 映射图

首先，选择七巧板的顶点和中心位置作为七巧板的位置信息点，其中中心位置是机械臂吸收七巧板的准确位置。所有的七巧板随机放置在工作台上，将机械臂移动到拍摄位置。然后，更换机械臂的附件，并安装定位针。然后，通过移动机械臂，将定位针分别移动到所有的位置信息点，以记录所有七巧板在空间坐标系中的具体位置。其次，从当前的灰度图像中选择相应的位置信息点并进行记录。最后，共记录7组数据（对应7个七巧板），包括X、Y轴参数、旋转和特殊情况下使用的参数，如高度或误差调整，并基于这7组数据建立旋转矩阵。具体的实现效果如图13所示。

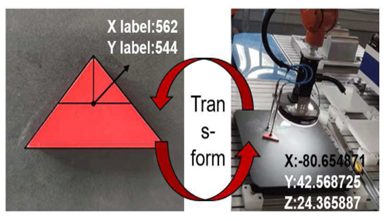

图13 像素-空间坐标系变换

3.5 机械臂的虚实互控

机械臂的虚实互控主要涉及三个方面：第一个方面是PLC可以实时读取、处理和转发机械臂的位置信息，第二个方面是Demo3D可以实时控制机械模型的运动轨迹，第三个方面是PLC与Demo3D的实时通信。在Demo3D中，Demo3D并非直接控制机械臂模型，而是使用嵌入式的快速逻辑编程模块来完成机械臂模型的运动控制。快速逻辑编程模块是机器人编程模块。QucikLogic编程模块封装了大量的底层函数，并以模块化的方式呈现这些函数，简化了机器人的整体运动控制过程。

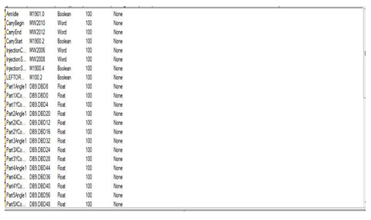

PLC与Demo3D之间的信息通信采用地址映射。机械内存的每个轴由PLC内存和Demo3D内存中的唯一地址表示，机械内存的PLC内存地址和演示三维内存地址之间的映射关系是机械臂的实时虚拟实际相互控制的关键。机械臂地址的具体映射关系如图14所示。

图14 机械臂点表对应图

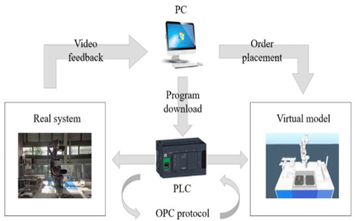

机械臂的虚实互控主要分为以下四个步骤，如图15所示。

图15 虚实互控过程示意图

1、PLC读取机械臂的位置：PLC和机械臂通过网线连接，通过proifnet协议进行信息交互，PLC通过读取机械臂对应的六个轴获得其当前位置。

2、PLC数据处理：PLC读回的机械臂位置信息为初始信息，其信息格式不符合快速逻辑模块的调用格式。因此，将初始信息的格式通过PLC的内置模块进行转换，使其符合QuickLogic模块的调用格式，并将处理后的数据存储在中间寄存器中。

3、快速逻辑模块调用数据：快速逻辑模块直接调用PLC中间寄存器中相应机械臂的位置信息，通过在快速逻辑模块中设置循环调用函数，每0.01s刷新并读取一次位置信息。程序代码如图16所示。

4、模型运动反馈：QucikLogic模块读取位置信息后，将位置信息反馈给Demo3D，然后再反馈给机械臂模型，最终使机械臂的运动和模型的运动呈现相同的状态。

图16 机械臂核心控制代码

3.6 七巧板的虚拟实际相互控制

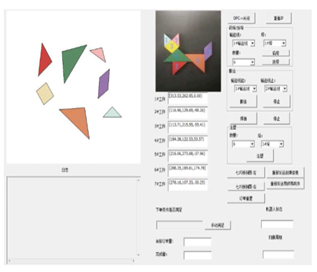

Demo3D中的每个七巧板都包含三个位置参数，即X轴、Y轴和旋转角α。七巧板对象的位置变量属于空间坐标系，而七巧板模型的位置变量属于像素坐标系。对于旋转角度，在初始模型匹配时，将七巧板的中心点和初始旋转角设置为0°。七巧板的点表信息如图17所示。

图17 七巧板点表

机械臂在视点位置的拍摄完成后，根据坐标系的变换，将七巧板模型放置到相应的位置。值得一提的是，每条七巧板的旋转角度是由旋转重叠的方式决定的。通过将中心点重叠并将角度旋转到初始旋转角度，得到七巧板的旋转角。

在实际结束时，经过图像处理后，机械臂移动到要移动的七巧板上方的位置，打开圆筒，绘制七巧板，然后将七巧板移到订单软件中的预设位置。在虚拟端，当圆柱体打开时，调用QucikLogic中的粘贴函数(STCIK函数是设置父子函数，设置的子单元将与父单元一起移动)。移动的七巧板被设置为机械臂模型的子项，并与机械臂一起移动。当钢瓶关闭时，还使用棒函数来抵消七巧板与机械臂之间的次级关系，从而完成虚拟七巧板的运动。七巧板的Stick函数调用如图18所示。

图18 七巧板Stick函数调用

通过本文的实验步骤，最终完成了七巧板项目的虚拟-实际相互控制，如图19所示。如图19所示，机械臂和机械臂模型、七巧板模型和七巧板模型处于相同的状态。

图19 七巧板拼接项目验证
