TEM晶格条纹测量软件（Digital Micrograph）的使用方法！

子聿学长 • 1 年前 • 302 次点击
来源丨科研绝技 ← 关注TA
Digital Micrograph (DM)是一个用于透射电镜数据采集和分析的软件，它由美国Gatan公司研发。
在电子显微学界，Gatan DigitalMicrograph 是一个为人皆知的软件， 具有采集图像，图像处理和分析，数据管理和报告打印等多种功能。

添加下方微信好友，回复315下载最新版DM软件！


DM安装使用教程
1. 下载完毕之后，直接解压安装。

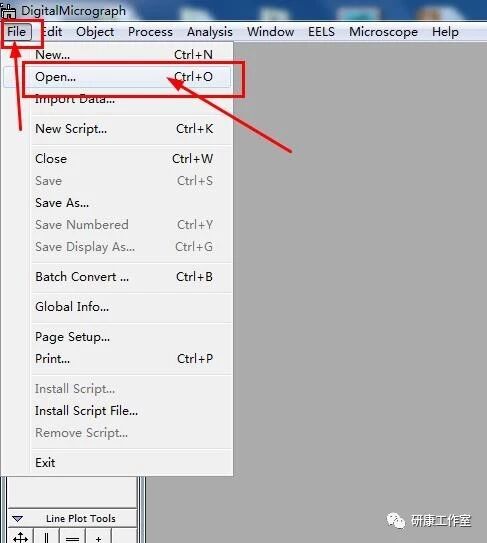

2. 打开Digital Micrograph软件，点击File/Open，TEM图片一定要dm3格式
3. 选择标尺，如图，按照图片上的标尺画一遍

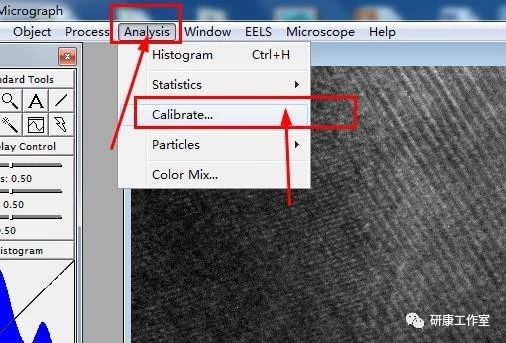

4. 点击Analysis/Calibrate

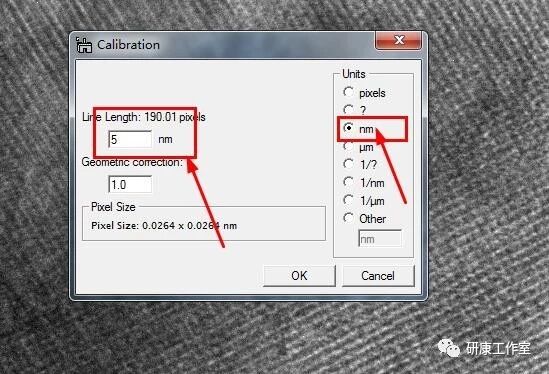

5. 按照图像上的标尺，这里填5，单位nm

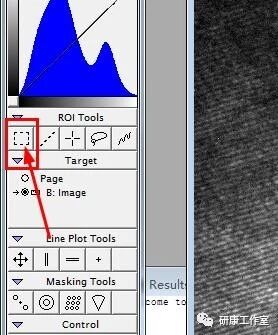

6. 选择需要测量晶格条纹的地方，同时键盘按住Alt，点击软件上的矩形选择按钮
7. 得到一个正方形选择框图像

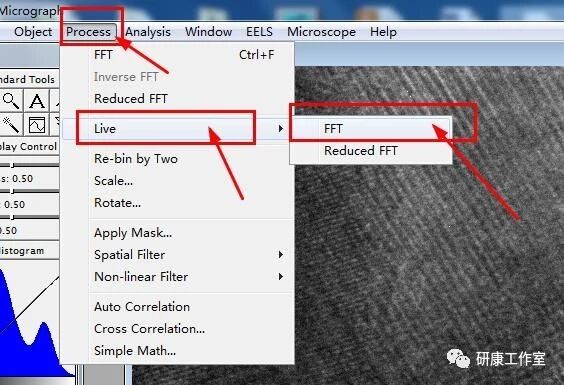

8. 点击Process/Live/FFT
9. 得到如图效果

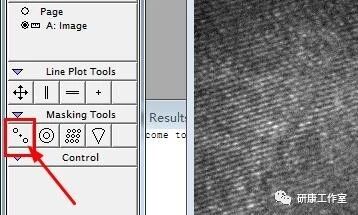

10. 点击左边菜单上两个圆球图标的选项，如图
11. 会出现两个白色的小点，调整图像，使白色小点位于选择框中央

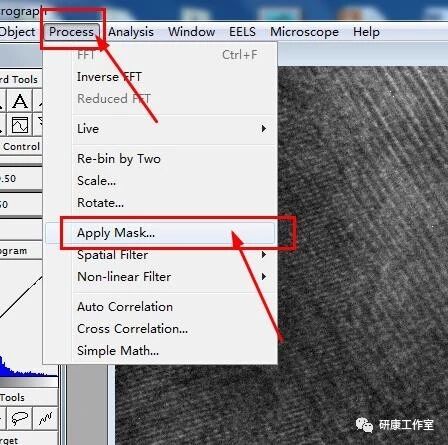

12. 点击Process/Apply Mask

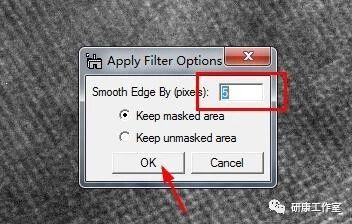

13. 输入值为5，点击OK
14. 如图，得到两个白色的亮点

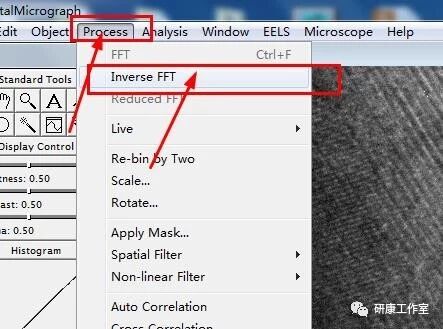

15. 再点击Process/Inverse FFT

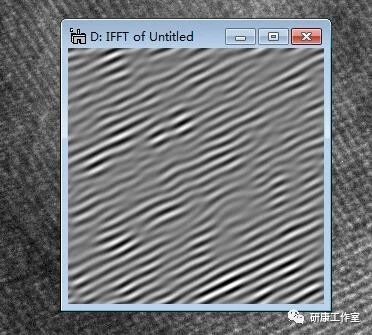

16. 得到处理的晶格条纹

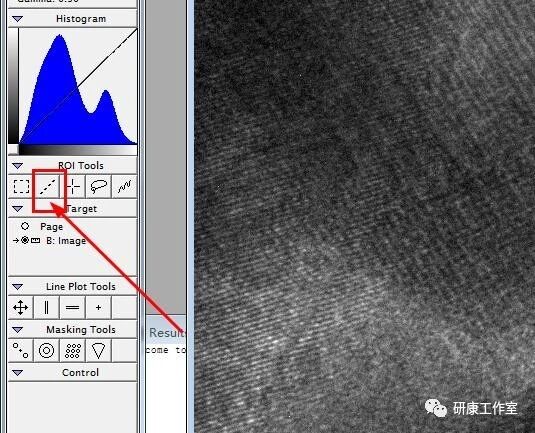

17. 点击如图所示的图标

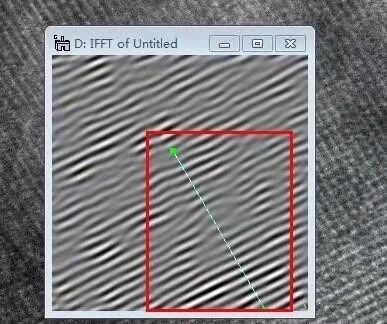

18. 画出垂直晶格条纹的直线

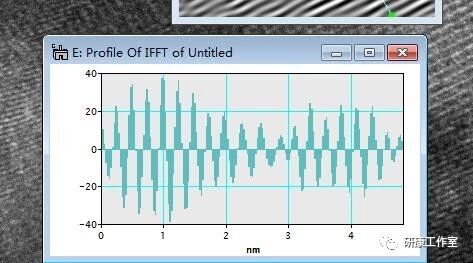

19. 得到如下图像

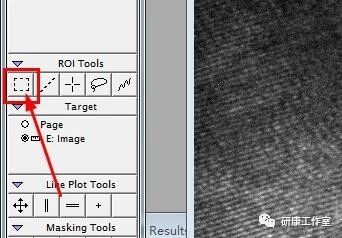

20. 再点击选择框

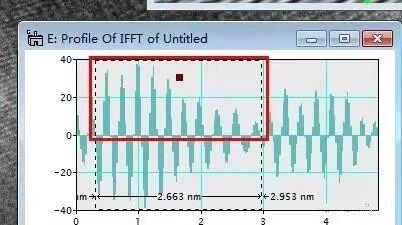

21. 选择10个峰，（从第一个峰的起点到最后一个峰结束）， 取平均值，就得到我们材料的晶格条纹为0.266nm
22.再经过组合处理添加图标，即可得到文献中所示的效果
Zhang D, Yang Z, Li P, et al. Sensors and Actuators B: Chemical, 2019, 301: 127081.
