写给 python 程序员的 OpenGL 教程

（给Python开发者加星标，提升Python技能）

作者：牧马人（本文来自作者投稿）

1 预备知识

OpenGL 是 Open Graphics Library 的简写，意为“开放式图形库”，是用于渲染 2D、3D 矢量图形的跨语言、跨平台的应用程序编程接口（API）。OpenGL 不是一个独立的平台，因此，它需要借助于一种编程语言才能被使用。C / C++ / python / java 都可以很好支持 OpengGL，我当然习惯性选择 python 语言。

如果读者是 python 程序员，并且了解 numpy，接下来的阅读应该不会有任何障碍；否则，我建议先花半小时学习一下 python 语言。关于 numpy，可以参考我的另一篇博文《数学建模三剑客MSN》。事实上，我觉得 python 语言近乎于自然语言，只要读者是程序员，即便不熟悉 python，读起来也不会有多大问题。

另外，读者也不必担心数学问题。使用 OpenGL 不需要具备多么高深的数学水平，只要能辅导初中学生的数学作业，就足够用了。

1.1 坐标系

在 OpenGL 的世界里，有各式各样的坐标系。随着对 OpenGL 概念的理解，我们至少会接触到六种坐标系，而初始只需要了解其中的三个就足够用了（第一次阅读这段话的时候，只需要了解世界坐标系就可以了）。

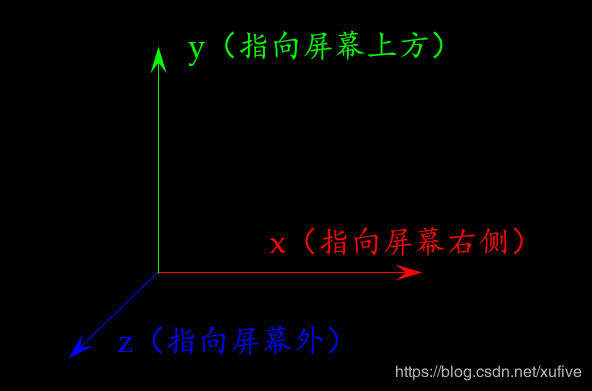

世界坐标系（World Coordinates）

世界坐标系是右手坐标系，以屏幕中心为原点(0, 0, 0)，且是始终不变的。

视点坐标系（Eye or Camera Coordinates）

视点坐标是以视点为原点，以视线的方向为Z+轴正方向的坐标系。OpenGL 管道会将世界坐标先变换到视点坐标，然后进行裁剪，只有在视线范围（视景体）之内的场景才会进入下一阶段的计算。

屏幕坐标系（Window or Screen Coordinates）

OpenGL 的重要功能之一就是将三维的世界坐标经过变换、投影等计算，最终算出它在显示设备上对应的位置，这个位置就称为设备坐标。在屏幕、打印机等设备上的坐标是二维坐标。值得一提的是，OpenGL 可以只使用设备的一部分进行绘制，这个部分称为视区或视口（viewport）。投影得到的是视区内的坐标(投影坐标)，从投影坐标到设备坐标的计算过程就是设备变换了。

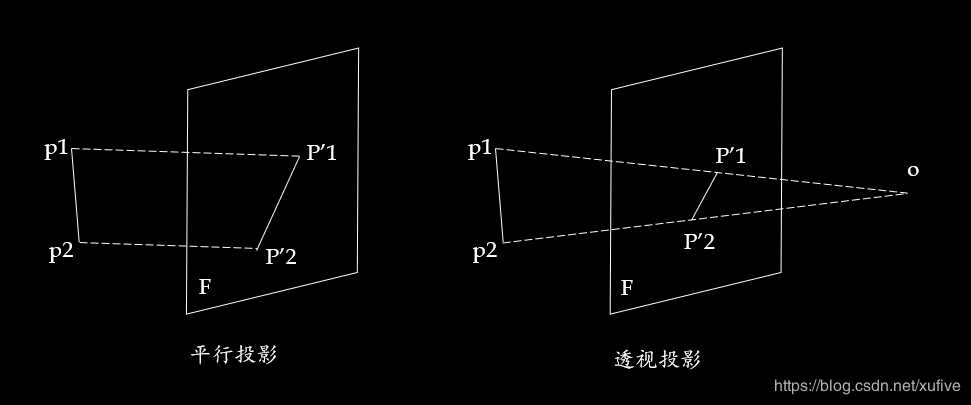

1.2 投影

三维场景中的物体最终都会显示在类似屏幕这样的二维观察平面上。将三维物体变为二维图形的变换成为投影变换。最常用的投影有两种：平行投影和透视投影。如下图所示，F 是投影面，p1p2 为三维空间中的一条直线，p’1 和 p’2 分别是 p1 和 p2 在 F 上的投影，虚线表示投影线，O 为投影中心。

平行投影

这里所说的平行投影，特指正交平行投影——投影线垂直于投影面。将一个三维点 (x,y,z) 正交平行投影到 xoy 平面上，则投影点坐标为 (x,y,0)。由于平行投影丢弃了深度信息，所以无法产生真实感，但可以保持物体之间相对大小关系不变。

透视投影

透视投影将投影面置于观察点和投影对象之间，距离观察者越远的物体，投影尺寸越小，投影效果具有真实感，常用于游戏和仿真领域。

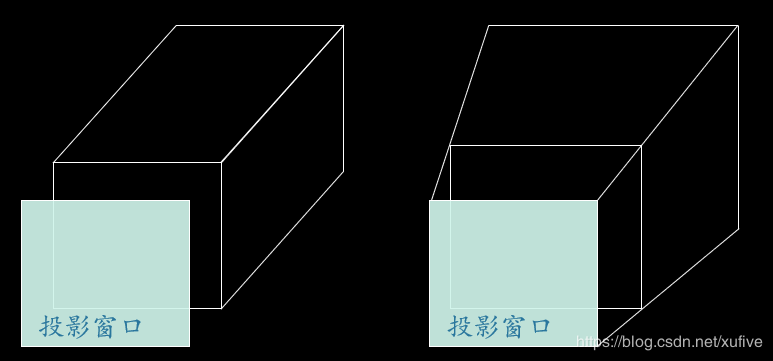

1.3 视景体

无论是平行投影还是透视投影，投影成像都是在投影面上——我们可以把投影面理解成显示屏幕。世界坐标系描述的三维空间是无限的，投影平面是无限的，但（我们能够看到的）屏幕面积总是有限的，因此在投影变换时，通常只处理能够显示在屏幕上的那一部分三维空间。从无限三维空间中裁切出来的可以显示在屏幕上的部分三维空间，我们称之为视景体。视景体有六个面，分别是左右上下和前后面。

对于平行投影而言，视景体是一个矩形平行六面体；对于透视投影来说，视景体是一个棱台。理解这一点并不难：因为越远处的物体在投影窗口的透视投影越小，也就意味着填满投影窗口需要更大的体量，视景体自然就变成了棱台。

1.4 视口

对于平行投影而言，视口就是由视景体的左右上下四个面围成的矩形，对于透视投影来说，视口就是视景体的前截面在投影窗口上的透视投影。

视口是 OpenGL 中比较重要的概念，现阶段可以简单理解成屏幕（或其他输出设备）。事实上，视口和屏幕是相关但又不相同的，屏幕有固定的宽高比，而视口大小可以由用户自行定义。通常，为了适应不同宽高比的屏幕，在设置视口时，会根据屏幕宽高比调整视景体（增加宽度或高度）。

1.5 视点

现实生活中，人们看到的三维空间物体的样子取决于观察者站在什么角度去看。这里面包含着三个概念：

观察者的位置：眼睛在哪儿？
观察者的姿势：站立还是倒立？左侧卧还是右侧卧？
观察对象：眼睛盯着哪里？

对应在 OpenGL 中，也有同样的概念，即视点的位置、瞄准方向的参考点，以及（向上的）方向。

1.6 OpenGL 变换

下图是三维图形的显示流程。世界坐标系中的三维物体经过视点变换和一系列几何变换（平移、旋转、缩放）之后，坐标系变换为视点坐标系；经过投影和裁剪之后，坐标系变换为归一化设备坐标系；最后经过视口变换显示在屏幕上，相应地，坐标系变成了窗口坐标系。

视点变换：相当于设置视点的位置和方向
模型变换：包括平移、旋转、缩放等三种类型
裁剪变换：根据视景体定义的六个面（和附加裁剪面）对三维空间裁剪
视口变换：将视景体内投影的物体显示在二维的视口平面上

2 安装 pyopengl

如果想当然地使用 pip 如下所示安装，可能会有一些麻烦。

pip install pyopengl

当我这样安装之后，运行 OpenGL 代码，得到了这样的错误信息：

NullFunctionError: Attempt to call an undefined function glutInit, check for bool(glutInit) before calling

原来，pip 默认安装的是32位版本的pyopengl，而我的操作系统是64位的。建议点击这里下载适合自己的版本，直接安装.whl文件。我是这样安装的：

pip install PyOpenGL-3.1.3b2-cp37-cp37m-win_amd64.whl

3 OpenGL 库及函数简介

我第一次接触 OpenGL 的 GL / GLU / GLUT 的时候，一下就被这些长得像孪生兄弟的库名字给整懵圈了，要不是内心强大，也许就跟 OpenGL 说再见了。时间久了才发现，OpenGL 的库及函数命名规则非常合理，便于查找、记忆。

OpenGL函数的命名格式如下：

常见的库前缀有 gl、glu、glut、aux、wgl、glx、agl 等。库前缀表示该函数属于 OpenGL 哪一个开发库。从函数名后面中还可以看出需要多少个参数以及参数的类型。I 代表 int 型，f 代表 float 型，d 代表 double 型，u 代表无符号整型。例如 glColor3f() 表示了该函数属于gl库，参数是三个浮点数。

OpenGL 函数库相关的 API 有核心库(gl)、实用库(glu)、实用工具库(glut)、辅助库(aux)、窗口库(glx、agl、wgl)和扩展函数库等。gl是核心，glu是对gl的部分封装。glut是为跨平台的OpenGL程序的工具包，比aux功能强大。glx、agl、wgl 是针对不同窗口系统的函数。扩展函数库是硬件厂商为实现硬件更新利用OpenGL的扩展机制开发的函数。本文仅对常用的四个库做简单介绍。

3.1 OpenGL 核心库 GL

核心库包含有115个函数，函数名的前缀为gl。这部分函数用于常规的、核心的图形处理。此函数由gl.dll来负责解释执行。由于许多函数可以接收不同数以下几类。据类型的参数，因此派生出来的函数原形多达300多个。核心库中的函数主要可以分为以下几类函数：

绘制基本几何图元的函数：

glBegain()、glEnd()、glNormal*()、glVertex*()

矩阵操作、几何变换和投影变换的函数：

如矩阵入栈函数glPushMatrix()，矩阵出栈函数glPopMatrix()，装载矩阵函数glLoadMatrix()，矩阵相乘函数glMultMatrix()，当前矩阵函数glMatrixMode()和矩阵标准化函数glLoadIdentity()，几何变换函数glTranslate*()、glRotate*()和glScale*()，投影变换函数glOrtho()、glFrustum()和视口变换函数glViewport()

颜色、光照和材质的函数：

如设置颜色模式函数glColor*()、glIndex*()，设置光照效果的函数glLight*() 、glLightModel*()和设置材质效果函数glMaterial()

显示列表函数：

主要有创建、结束、生成、删除和调用显示列表的函数glNewList()、glEndList()、glGenLists()、glCallList()和glDeleteLists()

纹理映射函数：

主要有一维纹理函数glTexImage1D()、二维纹理函数glTexImage2D()、设置纹理参数、纹理环境和纹理坐标的函数glTexParameter*()、glTexEnv*()和glTetCoord*()

特殊效果函数：

融合函数glBlendFunc()、反走样函数glHint()和雾化效果glFog*()

光栅化、象素操作函数：

如象素位置glRasterPos*()、线型宽度glLineWidth()、多边形绘制模式glPolygonMode()，读取象素glReadPixel()、复制象素glCopyPixel()

选择与反馈函数：

主要有渲染模式glRenderMode()、选择缓冲区glSelectBuffer()和反馈缓冲区glFeedbackBuffer()

曲线与曲面的绘制函数：

生成曲线或曲面的函数glMap*()、glMapGrid*()，求值器的函数glEvalCoord*() glEvalMesh*()

状态设置与查询函数：

glGet*()、glEnable()、glGetError()

3.2 OpenGL 实用库 GLU

包含有43个函数，函数名的前缀为glu。OpenGL提供了强大的但是为数不多的绘图命令，所有较复杂的绘图都必须从点、线、面开始。Glu 为了减轻繁重的编程工作，封装了OpenGL函数，Glu函数通过调用核心库的函数，为开发者提供相对简单的用法，实现一些较为复杂的操作。此函数由glu.dll来负责解释执行。OpenGL中的核心库和实用库可以在所有的OpenGL平台上运行。主要包括了以下几种：

辅助纹理贴图函数：

gluScaleImage() 、gluBuild1Dmipmaps()、gluBuild2Dmipmaps()

坐标转换和投影变换函数：

定义投影方式函数gluPerspective()、gluOrtho2D() 、gluLookAt()，拾取投影视景体函数gluPickMatrix()，投影矩阵计算gluProject()和gluUnProject()

多边形镶嵌工具：

gluNewTess()、gluDeleteTess()、gluTessCallback()、gluBeginPolygon()、gluTessVertex()、gluNextContour()、gluEndPolygon()

二次曲面绘制工具：

主要有绘制球面、锥面、柱面、圆环面gluNewQuadric()、gluSphere()、gluCylinder()、gluDisk()、gluPartialDisk()、gluDeleteQuadric()

非均匀有理B样条绘制工具：

主要用来定义和绘制Nurbs曲线和曲面，包括gluNewNurbsRenderer()、gluNurbsCurve()、gluBeginSurface()、gluEndSurface()、gluBeginCurve()、gluNurbsProperty()

错误反馈工具：

获取出错信息的字符串gluErrorString()

3.3 OpenGL 工具库 GLUT

包含大约30多个函数，函数名前缀为glut。glut是不依赖于窗口平台的OpenGL工具包，由Mark KLilgrad在SGI编写（现在在Nvidia），目的是隐藏不同窗口平台API的复杂度。函数以glut开头，它们作为aux库功能更强的替代品，提供更为复杂的绘制功能，此函数由glut.dll来负责解释执行。由于glut中的窗口管理函数是不依赖于运行环境的，因此OpenGL中的工具库可以在X-Window, Windows NT, OS/2等系统下运行，特别适合于开发不需要复杂界面的OpenGL示例程序。对于有经验的程序员来说，一般先用glut理顺3D图形代码，然后再集成为完整的应用程序。这部分函数主要包括：

窗口操作函数：

窗口初始化、窗口大小、窗口位置函数等 glutInit()、glutInitDisplayMode()、glutInitWindowSize()、glutInitWindowPosition()

回调函数：

响应刷新消息、键盘消息、鼠标消息、定时器函数 GlutDisplayFunc()、glutPostRedisplay()、glutReshapeFunc()、glutTimerFunc()、glutKeyboardFunc()、glutMouseFunc()

创建复杂的三维物体：

这些和aux库的函数功能相同

菜单函数：

创建添加菜单的函数 GlutCreateMenu()、glutSetMenu()、glutAddMenuEntry()、glutAddSubMenu() 和 glutAttachMenu()

程序运行函数：

glutMainLoop()

3.4 Windows 专用库 WGL

针对windows平台的扩展，包含有16个函数，函数名前缀为wgl。这部分函数主要用于连接OpenGL和Windows ，以弥补OpenGL在文本方面的不足。 Windows专用库只能用于Windows环境中。这类函数主要包括以下几类：

绘图上下文相关函数：

wglCreateContext()、wglDeleteContext()、wglGetCurrentContent()、wglGetCurrentDC()、wglDeleteContent()

文字和文本处理函数：

wglUseFontBitmaps()、wglUseFontOutlines()

覆盖层、地层和主平面层处理函数：

wglCopyContext()、wglCreateLayerPlane()、wglDescribeLayerPlane()、wglReakizeLayerPlatte()

其他函数：

wglShareLists()、wglGetProcAddress()

4 开始 OpenGL 的奇幻之旅

4.1 OpenGL 基本图形的绘制

4.1.1 设置颜色

设置颜色的函数有几十个，都是以 glColor 开头，后面跟着参数个数和参数类型。参数可以是 0 到 255 之间的无符号整数，也可以是 0 到 1 之间的浮点数。三个参数分别表示 RGB 分量，第四个参数表示透明度（其实叫不透明度更恰当）。以下最常用的两个设置颜色的方法：

glColor3f(1.0，0.0，0.0)  # 设置当前颜色为红色glColor4f(0.0，1.0，1.0，1.0)  # 设置当前颜色为青色，不透明度glColor3ub(0, 0, 255)  # 设置当前颜色为蓝色

glColor 也支持将三个或四个参数以向量方式传递，例如：

glColor3fv([0.0，1.0，0.0])  # 设置当前颜色为绿色

特别提示：OpenGL 是使用状态机模式，颜色是一个状态变量，设置颜色就是改变这个状态变量并一直生效，直到再次调用设置颜色的函数。除了颜色，OpenGL 还有很多的状态变量或模式。在任何时间，都可以查询每个状态变量的当前值，还可以用 glPushAttrib() 或 glPushClientAttrib() 把状态变量的集合保存起来，必要的时候，再用 glPopAttrib() 或 glPopClientAttrib() 恢复状态变量。

4.1.2 设置顶点

顶点（vertex）是 OpengGL 中非常重要的概念，描述线段、多边形都离不开顶点。和设置颜色类似，设置顶点的函数也有几十个，都是以 glVertex 开头，后面跟着参数个数和参数类型，同样也支持将多个以向量方式传递。两个参数的话，分别表示 xy 坐标，三个参数则分别表示 xyz 坐标。如有第四个参数，则表示该点的齐次坐标 w；否则，默认 w=1。至于什么是齐次坐标，显然超出了初中数学的范畴，在此不做探讨。

glVertex2f(1.0，0.5) # xoy平面上的点，z=0glVertex3f(0.5，1.0，0.0) # 三维空间中的点

4.1.3 绘制基本图形

仅仅设置颜色和顶点，并不能画出来什么。我们可以在任何时候改变颜色，但所有的顶点设置，都必须包含在 glBegin() 和 glEnd() 之间，而 glBegin() 的参数则指定了将这些顶点画成什么。以下是 glBegin() 可能的参数选项：

参数说明

GL_POINTS 绘制一个或多个顶点

GL_LINES 绘制线段

GL_LINE_STRIP 绘制连续线段

GL_LINE_LOOP 绘制闭合的线段

GL_POLYGON 绘制多边形

GL_TRIANGLES 绘制一个或多个三角形

GL_TRIANGLE_STRIP 绘制连续三角形

GL_TRIANGLE_FAN 绘制多个三角形组成的扇形

GL_QUADS 绘制一个或多个四边形

GL_QUAD_STRIP 绘制连续四边形

4.2 第一个 OpenGL 程序

通常，我们使用工具库（GLUT）创建 OpenGL 应用程序。为啥不用 GL 或者 GLU 库呢？画画之前总得先有一块画布吧，不能直接拿起画笔就开画。前文说过，工具库主要提供窗口相关的函数，有了窗口，就相当于有了画布，而核心库和实用库，就好比各式各样的画笔、颜料。使用工具库（GLUT）创建 OpenGL 应用程序只需要四步（当然，前提是你需要先准备好绘图函数，并给它取一个合适的名字）：

初始化glut库
创建glut窗口
注册绘图的回调函数
进入glut主循环

OK，铺垫了这么多之后，我们终于开始第一个 OpenGL 应用程序了：绘制三维空间的世界坐标系，在坐标原点的后方（z轴的负半区）画一个三角形。代码如下：

# -*- coding: utf-8 -*-# -------------------------------------------# quidam_01.py 三维空间的世界坐标系和三角形# -------------------------------------------from OpenGL.GL import *from OpenGL.GLUT import *def draw():
    # ---------------------------------------------------------------
    glBegin(GL_LINES)                    # 开始绘制线段（世界坐标系）    # 以红色绘制x轴    glColor4f(1.0, 0.0, 0.0, 1.0)        # 设置当前颜色为红色不透明    glVertex3f(-0.8, 0.0, 0.0)           # 设置x轴顶点（x轴负方向）    glVertex3f(0.8, 0.0, 0.0)            # 设置x轴顶点（x轴正方向）        #以绿色绘制y轴
    glColor4f(0.0, 1.0, 0.0, 1.0)        # 设置当前颜色为绿色不透明    glVertex3f(0.0, -0.8, 0.0)           # 设置y轴顶点（y轴负方向）    glVertex3f(0.0, 0.8, 0.0)            # 设置y轴顶点（y轴正方向）    # 以蓝色绘制z轴    glColor4f(0.0, 0.0, 1.0, 1.0)        # 设置当前颜色为蓝色不透明    glVertex3f(0.0, 0.0, -0.8)           # 设置z轴顶点（z轴负方向）    glVertex3f(0.0, 0.0, 0.8)            # 设置z轴顶点（z轴正方向）    glEnd()                              # 结束绘制线段




    # ---------------------------------------------------------------    glBegin(GL_TRIANGLES)                # 开始绘制三角形（z轴负半区）    glColor4f(1.0, 0.0, 0.0, 1.0)        # 设置当前颜色为红色不透明    glVertex3f(-0.5, -0.366, -0.5)       # 设置三角形顶点    glColor4f(0.0, 1.0, 0.0, 1.0)        # 设置当前颜色为绿色不透明    glVertex3f(0.5, -0.366, -0.5)        # 设置三角形顶点    glColor4f(0.0, 0.0, 1.0, 1.0)        # 设置当前颜色为蓝色不透明    glVertex3f(0.0, 0.5, -0.5)           # 设置三角形顶点
    glEnd()                              # 结束绘制三角形        # ---------------------------------------------------------------    glFlush()                            # 清空缓冲区，将指令送往硬件立即执行if __name__ == "__main__":    glutInit()                           # 1. 初始化glut库    glutCreateWindow('Quidam Of OpenGL') # 2. 创建glut窗口    glutDisplayFunc(draw)                # 3. 注册回调函数draw()    glutMainLoop()                       # 4. 进入glut主循环

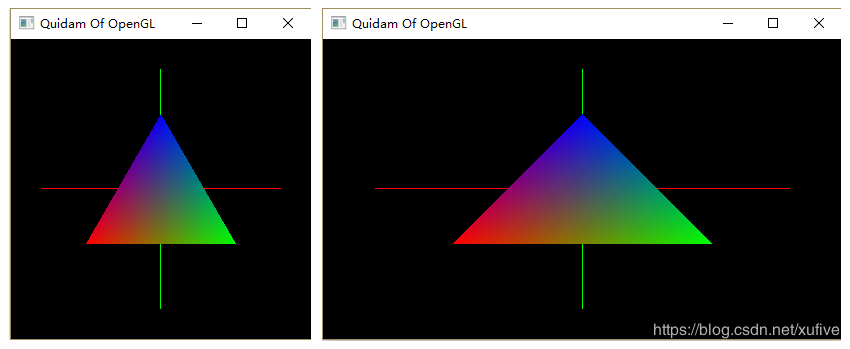

运行代码，我这里显示结果如下面左图所示。如果尝试运行这段代码出错的话，我猜应该是 pyopengl 安装出现了问题，建议返回到前面重读 pyopengl 的安装。

短暂的激动之后，你可能会尝试画一些其他的线段，变换颜色或者透明度，甚至绘制多边形。很快你会发现，我们的第一个程序有很多问题，比如：

窗口的标题不能使用中文，否则会显示乱码
窗口的初始大小和位置无法改变
改变窗口的宽高比，三角形宽高比也会改变（如上面右图所示）
三角形不应该遮挡坐标轴
改变颜色的透明度无效
不能缩放旋转

没关系，除了第1个问题我不知道怎么解决（貌似无解），其他问题都不是事儿。和我们的代码相比，一个真正实用的 OpenGL 程序，还有许多工作要做：

设置初始显示模式
初始化画布
绘图函数里面需要增加：

清除屏幕及深度缓存
投影设置
模型试图设置
绑定鼠标键盘的事件函数

4.3 设置初始显示模式

初始化 glut 库的时候，我们一般都要用 glutInitDisplayMode() 来设置初始的显示模式，它的参数可以是下表中参数的组合。

参数说明

GLUT_RGB 指定RGB颜色模式的窗口

GLUT_RGBA 指定RGBA 颜色模式的窗口

GLUT_INDEX 指定颜色索引模式的窗口

GLUT_SINGLE 指定单缓存窗口

GLUT_DOUBLE 指定双缓存窗口

GLUT_ACCUM 窗口使用累加缓存

GLUT_ALPHA 窗口的颜色分量包含 alpha 值

GLUT_DEPTH 窗口使用深度缓存

GLUT_STENCIL 窗口使用模板缓存

GLUT_MULTISAMPLE 指定支持多样本功能的窗口

GLUT_STEREO 指定立体窗口

GLUT_LUMINANCE 窗口使用亮度颜色模型

使用双缓存窗口，可以避免重绘时产生抖动的感觉。我一般选择 GLUT_DOUBLE | GLUT_ALPHA | GLUT_DEPTH 作为参数来设置初始的显示模式。

4.4 初始化画布

开始绘图之前，需要对画布做一些初始化工作，这些工作只需要做一次。比如：

glClearColor(0.0, 0.0, 0.0, 1.0) # 设置画布背景色。注意：这里必须是4个参数glEnable(GL_DEPTH_TEST)          # 开启深度测试，实现遮挡关系glDepthFunc(GL_LEQUAL)           # 设置深度测试函数（GL_LEQUAL只是选项之一）

如有必要，还可以开启失真校正（反走样）、开启表面剔除等。

4.5 清除屏幕及深度缓存

每次重绘之前，需要先清除屏幕及深度缓存。这项操作一般放在绘图函数的开头。

glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT)

4.5 设置投影

投影设置也是每次重绘都需要的步骤之一。glOrtho() 用来设置平行投影，glFrustum() 用来设置透视投影。这两个函数的参数相同，都是视景体的 left / right / bottom / top / near / far 六个面。

视景体的 left / right / bottom / top 四个面围成的矩形，就是视口。near 就是投影面，其值是投影面距离视点的距离，far 是视景体的后截面，其值是后截面距离视点的距离。far 和 near 的差值，就是视景体的深度。视点和视景体的相对位置关系是固定的，视点移动时，视景体也随之移动。

我个人认为，视景体是 OpengGL 最重要、最核心的概念，它和视口、视点、投影面、缩放、漫游等概念密切关联。只有正确理解了视景体，才能正确设置它的六个参数，才能呈现出我们期望的效果。

为了在窗口宽高比改变时，绘制的对象仍然保持固定的宽高比，一般在做投影变换时，需要根据窗口的宽高比适当调整视景体的 left / right 或者 bottom / top 参数。

假设 view 是视景体，width 和 height 是窗口的宽度和高度，在投影变换之前，需要先声明是对投影矩阵的操作，并将投影矩阵单位化：

glMatrixMode(GL_PROJECTION)glLoadIdentity()if width > height:  k = width / height  glFrustum(view [0]*k, view [1]*k, view [2], view [3], view [4], view [5])else:  k = height / width  glFrustum(view [0], view [1], view [2]*k, view [3]*k, view [4], view [5])

4.6 设置视点

视点是和视景体关联的概念。设置视点需要考虑眼睛在哪儿、看哪儿、头顶朝哪儿，分别对应着eye, lookat 和 eye_up 三个向量。

gluLookAt(       eye[0], eye[1], eye[2],        look_at[0], look_at[1], look_at[2],       eye_up[0], eye_up[1], eye_up[2]   )

4.7 设置视口

视口也是和视景体关联的概念，相对简单一点。

glViewport(0, 0, width, height)

4.8 设置模型视图

模型平移、旋转、缩放等几何变换，需要切换到模型矩阵：

glMatrixMode(GL_MODELVIEW)glLoadIdentity()glScale(1.0, 1.0, 1.0)

4.9 捕捉鼠标事件、键盘事件和窗口事件

GLUT 库提供了几个函数帮我们捕捉鼠标事件、键盘事件和窗口事件：

glutMouseFunc()

该函数捕捉鼠标点击和滚轮操作，返回4个参数给被绑定的事件函数：键（左键/右键/中键/滚轮上/滚轮下）、状态（1/0）、x坐标、y坐标

1.glutMotionFunc()

该函数捕捉有一个鼠标键被按下时的鼠标移动给被绑定的事件函数，返回2个参数：x坐标、y坐标

2.glutPassiveMotionFunc()

该函数捕捉鼠标移动，返回2个参数给被绑定的事件函数：x坐标、y坐标

3.glutEntryFunc()

该函数捕捉鼠标离开或进入窗口区域，返回1个参数给被绑定的事件函数：GLUT_LEFT 或者 GLUT_ENTERED

4.glutKeyboardFunc(keydown)

该函数捕捉键盘按键被按下，返回3个参数给被绑定的事件函数：被按下的键，x坐标、y坐标

5.glutReshapeFunc()

该函数捕捉窗口被改变大小，返回2个参数给被绑定的事件函数：窗口宽度、窗口高度

如果我们需要捕捉这些事件，只需要定义事件函数，注册相应的函数就行：

def reshape(width, height):  pass
def mouseclick(button, state, x, y):  passdef mousemotion(x, y):  pass
def keydown(key, x, y):  passglutReshapeFunc(reshape)            # 注册响应窗口改变的函数reshape()glutMouseFunc(mouseclick)           # 注册响应鼠标点击的函数mouseclick()glutMotionFunc(mousemotion)         # 注册响应鼠标拖拽的函数mousemotion()glutKeyboardFunc(keydown)           # 注册键盘输入的函数keydown()

4.10 综合应用

是时候把我们上面讲的这些东西完整的演示一下了。下面的代码还是画了世界坐标系，并在原点前后各画了一个三角形。鼠标可以拖拽视点绕参考点旋转（二者距离保持不变），滚轮可以缩放模型。敲击退格键或回车键可以让视点远离或接近参考点。敲击 x/y/z 可以减小参考点对应的坐标值，敲击 X/Y/Z 可以增大参考点对应的坐标值。敲击空格键可以切换投影模式。

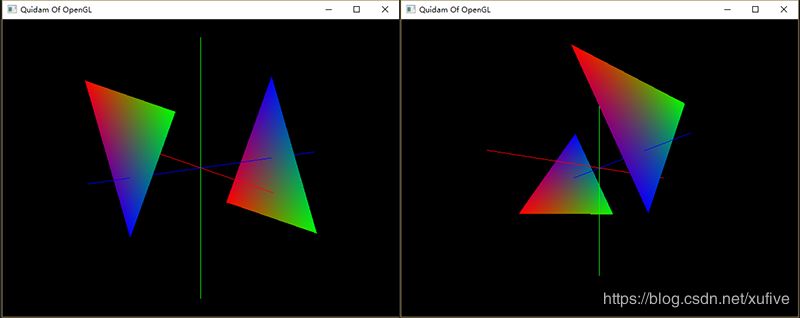

上图左是平行投影模式的显示效果，上图右是透视投影模式的显示效果。代码如下：

# -*- coding: utf-8 -*-# -------------------------------------------# quidam_02.py 旋转、缩放、改变视点和参考点# -------------------------------------------from OpenGL.GL import *from OpenGL.GLU import *from OpenGL.GLUT import *import numpy as np
IS_PERSPECTIVE = True                               # 透视投影VIEW = np.array([-0.8, 0.8, -0.8, 0.8, 1.0, 20.0])  # 视景体的left/right/bottom/top/near/far六个面SCALE_K = np.array([1.0, 1.0, 1.0])                 # 模型缩放比例
EYE = np.array([0.0, 0.0, 2.0])                     # 眼睛的位置（默认z轴的正方向）
LOOK_AT = np.array([0.0, 0.0, 0.0])                 # 瞄准方向的参考点（默认在坐标原点）
EYE_UP = np.array([0.0, 1.0, 0.0])                  # 定义对观察者而言的上方（默认y轴的正方向）WIN_W, WIN_H = 640, 480                             # 保存窗口宽度和高度的变量LEFT_IS_DOWNED = False                              # 鼠标左键被按下MOUSE_X, MOUSE_Y = 0, 0                             # 考察鼠标位移量时保存的起始位置

def getposture():    global EYE, LOOK_A        dist = np.sqrt(np.power((EYE-LOOK_AT), 2).sum())    if dist > 0:        phi = np.arcsin((EYE[1]-LOOK_AT[1])/dist)        theta = np.arcsin((EYE[0]-LOOK_AT[0])/(dist*np.cos(phi)))    else:        phi = 0.0        theta = 0.0            return dist, phi, theta    DIST, PHI, THETA = getposture()                     # 眼睛与观察目标之间的距离、仰角、方位角

def init():
    glClearColor(0.0, 0.0, 0.0, 1.0) # 设置画布背景色。注意：这里必须是4个参数
    glEnable(GL_DEPTH_TEST)          # 开启深度测试，实现遮挡关系
    glDepthFunc(GL_LEQUAL)           # 设置深度测试函数（GL_LEQUAL只是选项之一）


def draw():
    global IS_PERSPECTIVE, VIEW
    global EYE, LOOK_AT, EYE_UP
    global SCALE_K
    global WIN_W, WIN_H

    # 清除屏幕及深度缓存
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT)

    # 设置投影（透视投影）
    glMatrixMode(GL_PROJECTION)
    glLoadIdentity()

    if WIN_W > WIN_H:




        if IS_PERSPECTIVE:
            glFrustum(VIEW[0]*WIN_W/WIN_H, VIEW[1]*WIN_W/WIN_H, VIEW[2], VIEW[3], VIEW[4], VIEW[5])
        else:
            glOrtho(VIEW[0]*WIN_W/WIN_H, VIEW[1]*WIN_W/WIN_H, VIEW[2], VIEW[3], VIEW[4], VIEW[5])
    else:
        if IS_PERSPECTIVE:
            glFrustum(VIEW[0], VIEW[1], VIEW[2]*WIN_H/WIN_W, VIEW[3]*WIN_H/WIN_W, VIEW[4], VIEW[5])
        else:
            glOrtho(VIEW[0], VIEW[1], VIEW[2]*WIN_H/WIN_W, VIEW[3]*WIN_H/WIN_W, VIEW[4], VIEW[5])

    # 设置模型视图
    glMatrixMode(GL_MODELVIEW)
    glLoadIdentity()

    # 几何变换
    glScale(SCALE_K[0], SCALE_K[1], SCALE_K[2])

    # 设置视点
    gluLookAt(
        EYE[0], EYE[1], EYE[2],
        LOOK_AT[0], LOOK_AT[1], LOOK_AT[2],
        EYE_UP[0], EYE_UP[1], EYE_UP[2]
    )

    # 设置视口
    glViewport(0, 0, WIN_W, WIN_H)
    # ---------------------------------------------------------------    glBegin(GL_LINES)                    # 开始绘制线段（世界坐标系）

    # 以红色绘制x轴
    glColor4f(1.0, 0.0, 0.0, 1.0)        # 设置当前颜色为红色不透明
    glVertex3f(-0.8, 0.0, 0.0)           # 设置x轴顶点（x轴负方向）
    glVertex3f(0.8, 0.0, 0.0)            # 设置x轴顶点（x轴正方向）

    # 以绿色绘制y轴
    glColor4f(0.0, 1.0, 0.0, 1.0)        # 设置当前颜色为绿色不透明
    glVertex3f(0.0, -0.8, 0.0)           # 设置y轴顶点（y轴负方向）
    glVertex3f(0.0, 0.8, 0.0)            # 设置y轴顶点（y轴正方向）

    # 以蓝色绘制z轴
    glColor4f(0.0, 0.0, 1.0, 1.0)        # 设置当前颜色为蓝色不透明
    glVertex3f(0.0, 0.0, -0.8)           # 设置z轴顶点（z轴负方向）
    glVertex3f(0.0, 0.0, 0.8)            # 设置z轴顶点（z轴正方向）





    glEnd()                              # 结束绘制线段

    # ---------------------------------------------------------------
    glBegin(GL_TRIANGLES)                # 开始绘制三角形（z轴负半区）

    glColor4f(1.0, 0.0, 0.0, 1.0)        # 设置当前颜色为红色不透明
    glVertex3f(-0.5, -0.366, -0.5)       # 设置三角形顶点
    glColor4f(0.0, 1.0, 0.0, 1.0)        # 设置当前颜色为绿色不透明
    glVertex3f(0.5, -0.366, -0.5)        # 设置三角形顶点
    glColor4f(0.0, 0.0, 1.0, 1.0)        # 设置当前颜色为蓝色不透明
    glVertex3f(0.0, 0.5, -0.5)           # 设置三角形顶点    glEnd()                              # 结束绘制三角形       # ---------------------------------------------------------------
    glBegin(GL_TRIANGLES)                # 开始绘制三角形（z轴正半区）    glColor4f(1.0, 0.0, 0.0, 1.0)        # 设置当前颜色为红色不透明    glVertex3f(-0.5, 0.5, 0.5)           # 设置三角形顶点
    glColor4f(0.0, 1.0, 0.0, 1.0)        # 设置当前颜色为绿色不透明
    glVertex3f(0.5, 0.5, 0.5)            # 设置三角形顶点
    glColor4f(0.0, 0.0, 1.0, 1.0)        # 设置当前颜色为蓝色不透明
    glVertex3f(0.0, -0.366, 0.5)         # 设置三角形顶点

    glEnd()                              # 结束绘制三角形  # ---------------------------------------------------------------
    glutSwapBuffers()                    # 切换缓冲区，以显示绘制内容def reshape(width, height):
    global WIN_W, WIN_H

    WIN_W, WIN_H = width, height
    glutPostRedisplay()

def mouseclick(button, state, x, y):
    global SCALE_K
    global LEFT_IS_DOWNED
    global MOUSE_X, MOUSE_Y
        MOUSE_X, MOUSE_Y = x, y
    if button == GLUT_LEFT_BUTTON:            LEFT_IS_DOWNED = state==GLUT_DOWN
    elif button == 3:        SCALE_K *= 1.05        glutPostRedisplay()    elif button == 4:        SCALE_K *= 0.95        glutPostRedisplay()    def mousemotion(x, y):    global LEFT_IS_DOWNED    global EYE, EYE_UP    global



 MOUSE_X, MOUSE_Y    global DIST, PHI, THETA    global WIN_W, WIN_H     if LEFT_IS_DOWNED:        dx = MOUSE_X - x        dy = y - MOUSE_Y        MOUSE_X, MOUSE_Y = x, y                PHI += 2*np.pi*dy/WIN_H        PHI %= 2*np.pi        THETA += 2*np.pi*dx/WIN_W       THETA %= 2*np.pi        r = DIST*np.cos(PHI)                EYE[1] = DIST*np.sin(PHI)        EYE[0] = r*np.sin(THETA)        EYE[2] = r*np.cos(THETA)                   if 0.5*np.pi 1.5*np.pi:            EYE_UP[1] = -1.0        else:            EYE_UP[1] = 1.0            glutPostRedisplay()   def keydown(key, x, y):    global DIST, PHI, THETA    global EYE, LOOK_AT, EYE_UP    global IS_PERSPECTIVE, VIEW
    if key in [b'x', b'X', b'y', b'Y', b'z', b'Z']:        if key == b'x': # 瞄准参考点 x 减小            LOOK_AT[0] -= 0.01       elif key == b'X': # 瞄准参考 x 增大            LOOK_AT[0] += 0.01        elif key == b'y': # 瞄准参考点 y 减小            LOOK_AT[1] -= 0.01        elif key == b'Y': # 瞄准参考点 y 增大            LOOK_AT[1] += 0.01
        elif key == b'z': # 瞄准参考点 z 减小
            LOOK_AT[2] -= 0.01        elif key == b'Z': # 瞄准参考点 z 增大
            LOOK_AT[2] += 0.01
        DIST, PHI, THETA = getposture()        glutPostRedisplay()    elif key == b'\r': # 回车键，视点前进
        EYE = LOOK_AT + (EYE - LOOK_AT) * 0.9
        DIST, PHI, THETA = getposture()
        glutPostRedisplay()
    elif key == b'\x08': # 退格键，视点后退
        EYE = LOOK_AT + (EYE - LOOK_AT) * 1.1
        DIST, PHI, THETA = getposture()
        glutPostRedisplay()
    elif key == b' ': # 空格键，切换投影模式
        IS_PERSPECTIVE = not IS_PERSPECTIVE
        glutPostRedisplay()
if __name__ == "__main__":
    glutInit()    displayMode = GLUT_DOUBLE | GLUT_ALPHA | GLUT_DEPTH    glutInitDisplayMode(displayMode)
    glutInitWindowSize(WIN_W, WIN_H)    glutInitWindowPosition(300, 200)    glutCreateWindow('Quidam Of OpenGL')
    init()                              # 初始化画布
    glutDisplayFunc(draw)               # 注册回调函数draw()
    glutReshapeFunc(reshape)            # 注册响应窗口改变的函数reshape()




    glutMouseFunc(mouseclick)           # 注册响应鼠标点击的函数mouseclick()    glutMotionFunc(mousemotion)         # 注册响应鼠标拖拽的函数mousemotion()    glutKeyboardFunc(keydown)           # 注册键盘输入的函数keydown()    glutMainLoop()                      # 进入glut主循环

4.11 小结

虽然还有很多领域需要我们继续探索，比如灯光、材质、雾化、拾取等，但那不是奇幻之旅的目标。奇幻之旅仅仅是帮助读者建立 OpenGL 的基本概念。至此，我们基本完成了任务。

5 加速渲染

实际应用 OpenGL 绘制三维图像时，往往需要处理数以万计的顶点，有时甚至是百万级、千万级。我们通常不会在绘制函数里面传送这些数据，而是在绘制之前，将这些数据提前传送到GPU。绘制函数每次绘制时，只需要从GPU的缓存中取出数据即可，极大地提高了效率。这个机制地实现，依赖于顶点缓冲区对象（Vertex Buffer Object），简称VBO。

尽管 VBO 是显卡的扩展，其实没有用到GPU运算，也就是说 VBO 不用写着色语言，直接用opengl函数就可以调用，主要目的是用于加快渲染的速。

VBO 将顶点信息放到 GPU 中，GPU 在渲染时去缓存中取数据，二者中间的桥梁是 GL-Context。GL-Context 整个程序一般只有一个，所以如果一个渲染流程里有两份不同的绘制代码，GL-context 就负责在他们之间进行切换。这也是为什么要在渲染过程中，在每份绘制代码之中会有 glBindbuffer、glEnableVertexAttribArray、glVertexAttribPointer。如果把这些都放到初始化时候完成，使用一种结构记录该次绘制所需要的所有 VBO 所需信息，把它保存到 VBO特定位置，绘制的时候直接在这个位置取信息绘制，会简化渲染流程、提升渲染速度。这就是 VAO 概念产生的初衷。

VAO 的全名是 Vertex Array Object，首先，它不是 Buffer-Object，所以不用作存储数据；其次，它针对“顶点”而言，也就是说它跟“顶点的绘制”息息相关。VAO 记录的是一次绘制中所需要的信息，这包括“数据在哪里 glBindBuffer”、“数据的格式是怎么样的 glVertexAttribPointer”、shader-attribute 的 location 的启用 glEnableVertexAttribArray。

根据我查到的资料，几乎所有的显卡都支持 VBO，但不是所有的显卡都支持 VAO，而 VAO 仅仅是优化了 VBO 的使用方法，对于加速并没有实质性的影响，因此本文只讨论 VBO 技术。

5.1 创建顶点缓冲区对象（VBO）

假定画一个六面体，顶点是这样的：

# 六面体数据
# ------------------------------------------------------
#    v4----- v5
#   /|      /|
#  v0------v1|
#  | |     | |
#  | v7----|-v6
#  |/      |/
#  v3------v2


# 顶点集
vertices = np.array([
    -0.5, 0.5, 0.5,   0.5, 0.5, 0.5,   0.5, -0.5, 0.5,   -0.5, -0.5, 0.5, # v0-v1-v2-v3
    -0.5, 0.5, -0.5,  0.5, 0.5, -0.5,  0.5, -0.5, -0.5,  -0.5, -0.5, -0.5 # v4-v5-v6-v7
], dtype=np.float32)


# 索引集
indices = np.array([
    0, 1, 2, 3, # v0-v1-v2-v3 (front)
    4, 5, 1, 0, # v4-v5-v1-v0 (top)
    3, 2, 6, 7, # v3-v2-v6-v7 (bottom)
    5, 4, 7, 6, # v5-v4-v7-v6 (back)
    1, 5, 6, 2, # v1-v5-v6-v2 (right)
    4, 0, 3, 7  # v4-v0-v3-v7 (left)
], dtype=np.int)

在GPU上创建VBO如下：

from OpenGL.arrays import vbo
vbo_vertices = vbo.VBO(vertices)vbo_indices = vbo.VBO(indices, target=GL_ELEMENT_ARRAY_BUFFER)

创建顶点 VBO 时，默认 target=GL_ARRAY_BUFFER，而创建索引 VBO 时，target=GL_ELEMENT_ARRAY_BUFFER，因为顶点的数据类型是 np.float32，索引的数据类型是np.int。

在VBO保存的顶点数据集，除了顶点信息外，还可以包含颜色、法线、纹理等数据，这就是顶点混合数组的概念。假定我们在上面的顶点集中增加每个顶点的颜色，则可以写成这样：

vertices = np.array([    0.3, 0.6, 0.9, -0.35, 0.35, 0.35,   # c0-v0    0.6, 0.9, 0.3, 0.35, 0.35, 0.35,    # c1-v1    0.9, 0.3, 0.6, 0.35, -0.35, 0.35,   # c2-v2     0.3, 0.9, 0.6, -0.35, -0.35, 0.35,  # c3-v3     0.6, 0.3, 0.9, -0.35, 0.35, -0.35,  # c4-v4     0.9, 0.6, 0.3, 0.35, 0.35, -0.35,   # c5-v5   0.3, 0.9, 0.9, 0.35, -0.35, -0.35,  # c6-v6   0.9, 0.9, 0.3, -0.35, -0.35, -0.35  # c7-v7], dtype=np.float32)

5.2 分离顶点混合数组

使用 glInterleavedArrays() 函数可以从顶点混合数组中分离顶点、颜色、法线和纹理。比如，对只包含顶点信息的顶点混合数组：

vbo_indices.bind()
glInterleavedArrays(



GL_V3F, 0, None)

如果顶点混合数组包含了颜色和顶点信息：

vbo_indices.bind()glInterleavedArrays(GL_C3F_V3F, 0, None)

glInterleavedArrays() 函数第一个参数总共有14个选项，分别是：

GL_V2F
GL_V3F
GL_C4UB_V2F
GL_C4UB_V3F
GL_C3F_V3F
GL_N3F_V3F
GL_C4F_N3F_V3F
GL_T2F_V3F
GL_T4F_V4F
GL_T2F_C4UB_V3F
GL_T2F_C3F_V3F
GL_T2F_N3F_V3F
GL_T2F_C4F_N3F_V3F
GL_T4F_C4F_N3F_V4F

5.3 使用顶点缓冲区对象（VBO）

使用glDrawElements() 等函数绘制前，需要先绑定顶点数据集和索引数据集，然后使用glInterleavedArrays() 分理出顶点、颜色、法线等数据。

vbo_indices.bind()glInterleavedArrays(GL_V3F, 0, None)vbo_indices.bind()glDrawElements(GL_QUADS, int(vbo_indices .size/4), GL_UNSIGNED_INT, None)vbo_indices.unbind()vbo_indices.unbind()

6 致谢

写作过程中，我参考了很多资料，包括纸质书籍和网页，列写于此，一并致谢！

《OpenGL编程精粹》杨柏林陈根浪徐静编著
Opengl开发库介绍
OpenGL的API函数使用手册
glut处理鼠标事件
Learn OpenGL

【本文作者】

许向武：山东远思信息科技有限公司CEO，网名牧码人（天元浪子），齐国土著，太公之后。少小离家，独闯江湖，后归隐于华不注山。素以敲击键盘为业，偶尔游戏于各网络对局室，擅长送财送分，深为众棋友所喜闻乐见。

推荐阅读

（点击标题可跳转阅读）

写给工程师的 10 条精进原则

写给程序员的有效学习方法

觉得本文对你有帮助？请分享给更多人

关注「Python开发者」加星标，提升Python技能

好文章，我在看❤️
