运筹学修炼日记：TSP中两种不同消除子环路的方法及callback实现（Python调用Gurobi求解）

TSP问题的一般模型

Traveling Salesman Problem(TSP)，中文名叫旅行商问题，货郎担问题（前者更常见）。TSP的描述如下：

给定一系列的结点集合（），找到一条从该节点出发，依次不重复的经过所有其他节点，最终返回到出发点的最短路径。

如下图图片来自：http://algorist.com/problems/Traveling_Salesman_Problem.html

上述例子中的节点可以广义化成一系列的区域，如下图。但是本质是一样的问题。图片来自http://www.math.uwaterloo.ca/tsp/methods/opt/subtour.htm

该问题是计算机领域和应用数学领域一个非常经典和重要的问题。下面我们来从运筹学的角度，来详细了解一下TSP。

直观上来讲，我们可以将问题建模为：

上面的模型：

1. 约束1：每个点都被离开一次；
2. 约束2：每个点都被到达一次。

也就是说，上面的两个约束联合起来，可以保证，获得的解一定满足：每一个点都被访问一次 ，并且，经过一个点就会离开一个点。看上去貌似是没错的吧，直觉上是可以得到一条上图中展示的路径的，依次不重复经过所有节点的封闭的完美路径。但是不然。

也就是说，上述模型并不正确，会导致一个叫做子环路subtour的东东出现。如下面的简单解释

子环路（subtour）：没有包含所有节点的一条闭环。子环路首先是一个封闭的环；其次，这个环中被访问的节点集合(假设为)是所有节点集合的一个真子集，也就是。或者说。如果上述模型的解出现了子环路，那么为了满足模型的约束1和约束2，解中必然至少存一个其他环路。这就导致与TSP想要得到的单环解矛盾，如下图所示的情况，图中出现了两个子环路。图片来自http://www.math.uwaterloo.ca/tsp/methods/opt/subtour.htm

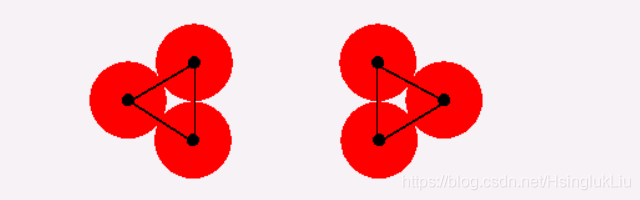

可以看到，子环路也完美的满足(i) 每个点只被访问一次，并且(ii) 经过一个点就离开那个点。但是这样的解会导致解中含有多个相离的环，也就是subtour。而我们需要的解是一个单个的经过所有点的大环。为了得到一个大环，我们就要添加消除子环路的约束，来完善TSP的模型。

这里比较常见的消除子环路的办法有两种：

1. 加入subtour-elimination 约束
2. 加入Miller-Tucker-Zemlin(MTZ)约束

当然，之前我还钻研过TSP的另外一种建模思路，就是用1-tree的定义，结合纯图论的理论来支持建模的，日后我再专门写一个1-tree建模+column generation求解的文章。

TSP Model 1：subtour-elimination 消除子环路

TSP整数规划模型

之前，我们的问题描述中提到，图中点的个数为, ()。subtour-elimination的思路比较直观，主要想法就是，根据子环路的特点，在模型中添加相应的约束，将其破开，用大白话说，就是破圈。举个例子，假如考虑一个由图中点3个点组成的子点集， , 假定他们仨构成了一个环。那么这个环出现，就导致问题的解就必须要满足：

换句话说，对于点组成的结点子集合而言，必须要有

也就是，只有上面这个条件成立，才会导致subtour的出现。那么这个子环路不存在的条件就是(即破圈的方法)加入下面的约束

也就是说，我们只允许所有点都被包含进来的环存在，即包含点的个数为N的环，删除其余所有的环。那怎么做呢，一个简单的想法就是枚举，也就是我们在TSP中经常看到的约束：

可以看到就是枚举了所有可能导致子环路出现的结点集合的集合(枚举个数的复杂度为)。即我们只保留了的环。因此，最终的TSP模型可以建模为下面的整数规划问题，该问题是一个经典的NP-hard问题。目前也没有特别好的精确算法。

【小坑1】 上面的模型中，是假设了网络是全连接的情况，也就是任何两个点都是可以直接到达的，这也是为什么前两条约束加了的限制条件。不加这个条件，会使得解变成你会发现它也满足约束。这个小坑可是一定要注意一下，由于太小了，大佬们在论文中是不会拿出来说的，甚至在他们的模型中也没加上这个强调，因为他们觉得这都是常识，懒得跟你说，说了显得自己很没水平，哈哈。（我就不在意这个了，我本来就是个小菜。）很多人也没有明确的提出来这个问题。我在这里提一下，免得大家踩坑了又浪费很久去debug。

Python调用Gurobi实现中的一些小问题

这个subtour-elimination的约束，是一个枚举的约束，我们不能在建模的时候就直接全枚举，这样的话有复杂度的情况。等到把这些约束枚举完，黄花菜都凉了。

啰嗦几句，subtour-elimination的思路就是相当于cutting plane。在原来前两个约束的基础上，加上这个约束。但是如果你要在求解步骤model.optimize()之前就想全枚举，把subtour-elimination所有可能的个约束全加上去，其他的不论，就只是加约束所耗费的时间，别人TSP早都解完去写Paper了，你这边约束还没加完。得不偿失，因此不能硬钢去枚举。

那怎么办呢？业内一般采用Gurobi或者CPLEX求解器中提供的callback(回调函数)的方法来动态的添加subtour-elimination约束。总的来讲，就是在branch and bound tree迭代的过程中，根据当前结点的松弛后的线性规划模型(relaxed LP)的解，来检查该解是否有存在子环路 subtour，如果有，我们就把执行subtour-elimination时候产生的破圈约束加到正在求解的模型中去; 如果没有，我们就直接接着迭代算法。

当然这个check的过程和branch and bound tree的过程是并行的。具体实现在下面展示。这里由于篇幅原因和为了保证可读性。我们先把这小节结束了。

TSP Model 2 ：MTZ约束消除子环路

MTZ约束消除子环路

另外一种消除子环路的方法是加入Miller-Tucker-Zemlin(MTZ)约束。(本人认为这个方法的思想真的非常巧妙，做这个的时候就非常佩服前辈们的奇思妙想)。具体方法是：

• 对每个结点，引入一个决策变量
• 利用构造Miller-Tucker-Zemlin(MTZ)约束

这样就可以完美的解决子环路的问题。

也就是引入决策变量 ，然后假如下面的MTZ约束

【小思考1】 可以理解为点的访问次序。比如,可以理解为点1是从出发点开始，第5个被访问到的点。很多最近的论文里也是这么解释的，再次验证了我的理解是和其他学者相近的。【小思考2】 的取值范围一般设置成,如果设置成无约束就会导致原问题不可行。

其中是一个很大的数，也是运筹学中非常常见的基本操作--逻辑约束（就是if , then ）。参见课本[^3]

理论上来讲，根据课本中的说法，应当是的一个上界就可以，有论文指出，取最紧的上界，效果会好一些，因此我们取。参见文献[^4]。这样一来，上述约束可以拉紧为：

我们还是整理成逻辑约束的形式吧，上面的看着费劲

其中为节点的个数，也就是算例的大小。

这样，TSP问题的第二种最终版模型可以表示为

MTZ约束的加入，使得原问题增加了个连续变量和复杂度个的逻辑约束，从代码实现上来讲，是非常方便的，比起subtour-elimination的实现要容易得多。

并且，就我看过的论文来讲，大家还是用MTZ约束多一些。像TRB，TRC，TRE, TS, EJOR上的文章，很多都是用MTZ约束，当然他们也不会在论文中指出这些约束是MTZ约束，他们只是说这是消除子环路的，毕竟MTZ也是常识了。具体论文我不在这里举例了，之后再找时间贴过来。

接下来还是列几个小坑在这里，把前面说过的坑也一并再强调一下。

【小坑2】 注意，实现这个的时候需要注意，由于表示访问顺序，由于TSP的起点和终点是一致的，如果不做一些处理，就会出现infeasible的情况。为此，我们假如一个虚拟点，也就是将起始点copy一份，作为终止点，其实他俩位置是一样的。这样的话，就不会存在问题了。这个坑相信很多人都踩过，我在这里给还没踩过的小伙伴提个醒。另外，就是实现的时候，一定记住，添加决策变量的时候，要判断，否则也会出问题。也就是  中， 必须成立才能添加变量，否则肯定会出错。

我们将模型修正一下，变成点集为，一共 个点，其中点1和点是同一个点，点1表示起点，点表示终点。模型修正为

请仔细琢磨上面约束1，约束2和约束3，不等式后面的comment部分的细微变化，这些都是为之后写代码的时候做基础，为了避免栽跟头。

接下来，我们解释一下为什么MTZ约束会work吧。

为什么MTZ约束可以消除子环路？

MTZ这个约束为什么能够消除子环路呢？

我们将MTZ约束、做一个变换，得到：

在上式中，并不是0-1变量，而才是0-1变量，因此该式变化成：

这个约束保证了，当时，

我们任取个点，他们之间的被选择的总数小于等于即是消除了子环路。举例来说，任取 3 个点，如果出现子环路，则有

也就是说，根据MTZ约束，如果上述情况成立，则必有：

将以上相加，我们得到

上面不等式显然不成立，这说明，这个子环路不可能出现，这也就用反证法证明了，任一满足MTZ的点集，都不存在环路。而注意，我们的约束后的comment是。这个在代码实现部分还是挺重要的。

其他情况，任意取个点，都是同样的道理。这个约束成功的避免了子环路。

下面我们来讲一下，Python调用Gurobi,如何用callback实现subtour-elimination，以及如何实现MTZ版的TSP求解吧。

Python+Gurobi: 用callback实现TSP的subtour-elimination

首先，我们还是以VRP上古大神solomon [^1]的benchmark为算例，来进行今天代码的数值实验部分。

算例下载地址：https://www.sintef.no/projectweb/top/vrptw/solomon-benchmark/100-customers/

在这之前，我想先说一下Gurobi和CPLEX里面的callback是怎么个逻辑：

callback的工作逻辑: 王者荣耀版独家解读

下面我夹杂王者荣耀的角度来轻松解释callback是怎么起作用的，打农药的小伙伴应该秒懂。(有些地方不严谨，但是大概是这么个意思，这段本来就是辅助理解，不严谨的地方可以私信我，我再修改)

1.之前说过，subtour-elimination的想法，是想把所有的子集列举出来，为每一个子集添加破圈约束，但是这么做太慢。2.于是我们想，先不加subtour-elimination的约束，我们先把只含有前两组约束的IP输入给Gurobi求解，Gurobi当然会先把IP的整数约束松弛掉，把模型变成LP，然后调用branch and bound算法，并将IP松弛后的relaxed LP作为根节点，进行branch and bound tree的迭代。下面高能解释来了 我们把这个算法的迭代比作一场王者双排排位赛。假设我们准备开始玩游戏，我方打野选了野王Gurobi，OK,我见势立马一手奶妈蔡文姬,死跟打野,只干两件事1. 探视野(识别subtour)和2. 给助攻(根据subtour构建破圈约束)。Gurobi大佬构建模型，并且加入了前两组约束。(铭文带的不够呀，我有点慌，大佬却说，躺好看我carry, 帮我看蓝探视野)，而我们也不示弱, 选了subtour-elimination的辅助装出装策略。(也就是subtour-elimination的callback 函数，用于添加通过callback的方式添加subtour-elimination约束的) 3.游戏开始，Gurobi打着前两组约束，并且设置model.Params.lazyConstraints = 1也就是给我(软辅蔡文姬)发出跟着我的信号。然后拉着我一起双排开始了游戏，代码中就是model.optimize(subtourelim)。OK，算法开始迭代。野王Gurobi还是基本操作,熟练的branch and bound在野区以最适合的刷野路径刷野。在刷野(迭代)的过程中，在每个branch and bound tree的结点处，Gurobi会去调用各种变式的simplex算法得到该节点的解。如果得到了一个整数解（也可以是得到小数解就操作），我们可以在这个地方，人为的插一脚，相当于Gurobi老哥正在屁颠屁颠刷野(跑算法)呢，我们在旁边探视野(做监工)，一直就这么直勾的看着。我们看到老哥得到了一个整数解(或者一个小数可行解)，一机灵，激动地过去拍拍Gurobi老哥的肩膀说，大佬，我拿一下这个节点的LP解哈，您继续。4.OK, 拿到了LP的解以后，我们自己来看看这个解中存不存在subtour,如果我们检测完后发现不存在。尴尬，我们假装啥也没发生。继续静静地看着Gurobi老哥刷野(算法迭代)。下一次，Gurobi老哥又得到了一个整数解(或者一个小数可行解)，我们再厚脸皮去拿过来检测，结果发现有2-5-8-2这个子环路混子混在里面，这次可被我逮个正着哈，小伙儿，你子环路了幺。我们激动地大声告诉Gurobi老哥："老哥,老哥，子环路2-5-8-2在这儿挑衅你，你去GUNK它，把2-5-8-2这个混子送回家"，顺便我们还根据这个子环路2-5-8-2的特点，快速给Gurobi老哥想出了一套连招：老哥，你1433223就可以秒他!!! 哈哈，在实际中，把这个子环路踢出去的方法（也就是刚刚的连招）就是加下面这个约束：

。这里还有个坑,虽然你也可以写成等价的

，但是求解器是不接受, 这样的约束的，你要硬加，那就报错。很多人其实并不知道这一点，我在这里提一下。5.接上面，Gurobi老哥非常强，手脚麻利动作快，脑子很好使能同时处理多个信息，听到了我们奶妈蔡文姬的报视野--前面草丛有个2-5-8-2的ADC很浪，落单了,还1433223连招可以秒他，回头敬个礼说：好嘞，知道了，放心吧，瞧好了您呐，看我把他怼出去哈。看这老哥如此稳的操作，我心中的默默点赞：同九义，何汝秀。然后继续监工。之后我就再也没见过2-5-8-2 这个子环路混子。之后的监工中，我这奶妈蔡文姬又陆续把1-5-8-1，3-4-7-9-3等一众混子报给Gurobi老哥，老哥一一将他们1433223送回家。6.由于我方打野位Gurobi老哥刚开始只加入了前两组约束，轻车简从，走路带风，身为奶妈蔡文姬的我紧跟打野，时刻监视打野行为，并不断为打野探视野，找敌方落单ADC，并每次都及时给个助攻subtour-elimination constraints（），抢个人头，最终Gurobi老哥轻松carry全场，拿到2-5-8-2， 3-4-7-9-3，1-5-8-1等3个人头 。直击敌方水晶，获得最优解[0, 4, 3, 7, 1, 2, 5, 8, 9, 6, 0]。评分127，夺得胜方MVP。起立，鼓掌！！！是的，每次都是这样。

上面的描述并不完美，但是我想，应该能给你一些辅助理解callback工作逻辑的帮助。

使用callback的通用步骤

其实总结一下，使用callback的方法分为下面几步(只针对本问题)

1. 第一步：利用Gurobi构建数学模型，只加入前两组约束；
2. 第二步：构建一个用来识别subtour并返回消除子环路约束的函数subtourelim(model, where)(注意，这个函数的参数model, where是固定的,求解器规定的)。这个函数用于：拿到整数规划分支定界迭代过程中当前结点的解的信息，并根据当前节点的解，识别子环路，如有则返回消除子环路的约束，否则不作操作。
3. 第三步：设置使用lazyConstraints ，并启动优化算法求解模型,也就是model.optimize(subtourelim)，而且必须以callback函数subtourelim(model, where)为参数，具体代码为：

model._vars = X
model.Params.lazyConstraints = 1
model.optimize(subtourelim)

【Remark】这里，subtourelim(model, where)中，添加子环路消除约束是以lazyConstraints 的形式添加的，lazyConstraints就是不在建模一开始就加入，而是在算法迭代的过程中，动态的在branch and bound的分支节点处才加入的约束。可以通过callback函数，控制在节点的解满足什么样的条件下，我们去构建特定形式的约束 ,这个约束以lazyConstraints的形式构建并添加到求解的函数model.optimize()中，然后Gurobi就可以自动的识别，且调用callback函数，按照你的要求在求解过程中把约束加进去。这一招branch and cut, benders decomposition, row generation的时候用的非常多。想要进阶的小伙伴这招儿还是必须要攻克的。

callback实现subtour-elimination的详细代码

这部分代码有点长，待我明天再放出来吧。算了，还是直接放上来吧。

首先定义一些读取数据的函数：

• readData(path, nodeNum):读取.txt文档中的算例数据;
• reportMIP(model, Routes)：获得并打印最优解信息;
• getValue(var_dict, nodeNum):获得决策变量的值，并存储返回一个np.array()数组;
• getRoute(x_value):根据解x_value得到该解对应的路径。

# _*_coding:utf-8 _*_
'''
@author: Hsinglu Liu
@version: 1.0
@Date: 2019.5.5
'''

from __future__ import print_function
from __future__ import division, print_function
from gurobipy import *
import re;
import math;
import matplotlib.pyplot as plt
import numpy as np
import pandas as pd
import copy
from matplotlib.lines import lineStyles
import time

starttime = time.time()

# function to read data from .txt files
def readData(path, nodeNum):
    nodeNum = nodeNum;
    cor_X = []
    cor_Y = []

    f = open(path, 'r');
    lines = f.readlines();
    count = 0;
    # read the info
    for line in lines:
        count = count + 1;
        if(count >= 10 and count <= 10 + nodeNum):
            line = line[:-1]
            str = re.split(r" +", line)
            cor_X.append(float(str[2]))
            cor_Y.append(float(str[3]))

    # compute the distance matrix
    disMatrix = [([0] * nodeNum) for p in range(nodeNum)]; # 初始化距离矩阵的维度,防止浅拷贝
    # data.disMatrix = [[0] * nodeNum] * nodeNum]; 这个是浅拷贝，容易重复
    for i in range(0, nodeNum):
        for j in range(0, nodeNum):
            temp = (cor_X[i] - cor_X[j])**2 + (cor_Y[i] - cor_Y[j])**2;
            disMatrix[i][j] = (int)(math.sqrt(temp));
#             disMatrix[i][j] = 0.1 * (int)(10 * math.sqrt(temp));
#             if(i == j):
#                 data.disMatrix[i][j] = 0;
#             print("%6.0f" % (math.sqrt(temp)), end = " ");
            temp = 0;

    return disMatrix;





def printData(disMatrix):
    print("-------cost matrix-------\n");
    for i in range(len(disMatrix)):
        for j in range(len(disMatrix)):
            #print("%d   %d" % (i, j));
            print("%6.1f" % (disMatrix[i][j]), end = " ");
#             print(disMatrix[i][j], end = " ");
        print();

def reportMIP(model, Routes):
    if model.status == GRB.OPTIMAL:
        print("Best MIP Solution: ", model.objVal, "\n")
        var = model.getVars()
        for i in range(model.numVars):
            if(var[i].x > 0):
                print(var[i].varName, " = ", var[i].x)
                print("Optimal route:", Routes[i])

def getValue(var_dict, nodeNum):
    x_value = np.zeros([nodeNum + 1, nodeNum + 1])
    for key in var_dict.keys():
        a = key[0]
        b = key[1]
        x_value[a][b] = var_dict[key].x

    return x_value

def getRoute(x_value):
    # 假如是5个点的算例，我们的路径会是1-4-2-3-5-6这样的，因为我们加入了一个虚拟点
    # 也就是当路径长度为6的时候，我们就停止，这个长度和x_value的长度相同
    x = copy.deepcopy(x_value)
#     route_temp.append(0)
    previousPoint = 0
    arcs = []
    route_temp = [previousPoint]
    count = 0
    while(len(route_temp) < len(x) and count < len(x)):
        print('previousPoint: ', previousPoint, 'count: ', count)
        if(x[previousPoint][count] > 0):
            previousPoint = count
            route_temp.append(previousPoint)
            count = 0
            continue
        else:
            count += 1
    return route_temp

# cost = [[0, 7, 2, 1, 5],
#         [7, 0, 3, 6, 8],
#         [2, 3, 0, 4, 2],
#         [1, 6, 4, 0, 9],
#         [5, 8, 2, 9, 0]]

然后定义几个非常关键的用于添加subtour-elimination约束的函数：

• subtourelim(model, where): callback函数，用于为model对象动态添加subtour-elimination约束；
• computeDegree(graph): 给定一个graph(二维数组形式)，也就是给定一个邻接矩阵，计算出每个结点的degree.(degree=每个结点被进入次数+被离开的次数)；
• findEdges(graph): 给定一个graph(二维数组形式)，也就是给定一个邻接矩阵，找到该图中所有的边，例如[(1, 2), (2, 4), (2, 5)]；
• subtour(graph):给定一个graph(二维数组形式)，也就是给定一个邻接矩阵，找到该图中包含结点数目最少的子环路，例如[2, 3, 5]。

其中，函数subtourelim(model, where)中，调用了函数computeDegree(graph)、findEdges(graph)和subtour(graph)。

# Callback - use lazy constraints to eliminate sub-tours

# Callback - use lazy constraints to eliminate sub-tours

def subtourelim(model, where):
    if(where == GRB.Callback.MIPSOL):
        # make a list of edges selected in the solution
        print('model._vars', model._vars)
#         vals = model.cbGetSolution(model._vars)
        x_value = np.zeros([nodeNum + 1, nodeNum + 1])
        for m in model.getVars():
            if(m.varName.startswith('x')):
#                 print(var[i].varName)
#                 print(var[i].varName.split('_'))
                a = (int)(m.varName.split('_')[1])
                b = (int)(m.varName.split('_')[2])
                x_value[a][b] = model.cbGetSolution(m)
        print("solution = ", x_value)
#         print('key = ', model._vars.keys())
#         selected = []
#         for i in range(nodeNum):
#             for j in range(nodeNum):
#                 if(i != j and x_value[i][j] > 0.5):
#                     selected.append((i, j))
#         selected = tuplelist(selected)
# #         selected = tuplelist((i,j) for i in range(nodeNum), for if x_value[i][j] > 0.5)
#         print('selected = ', selected)
        # find the shortest cycle in the selected edge list
        tour = subtour(x_value)
        print('tour = ', tour)
        if(len(tour) < nodeNum + 1):
            # add subtour elimination constraint for every pair of cities in tour
            print("---add sub tour elimination constraint--")
#             model.cbLazy(quicksum(model._vars[i][j]
#                                       for i in tour
#                                       for j in tour
#                                       if i != j)
#                              <= len(tour)-1)
#             LinExpr = quicksum(model._vars[i][j]
#                                       for i in tour
#                                       for j in tour
#                                       if i != j)
            for i,j in itertools.combinations(tour, 2):
                print(i,j)

            model.cbLazy(quicksum(model._vars[i, j]
                                      for i,j in itertools.combinations(tour, 2))
                             <= len(tour)-1)
            LinExpr = quicksum(model._vars[i, j]
                                      for i,j in itertools.combinations(tour, 2))
            print('LinExpr = ', LinExpr)
            print('RHS = ', len(tour)-1)

# compute the degree of each node in given graph
def computeDegree(graph):
    degree = np.zeros(len(graph))
    for i in range(len(graph)):
        for j in range(len(graph)):
            if(graph[i][j] > 0.5):
                degree[i] = degree[i] + 1
                degree[j] = degree[j] + 1
    print('degree', degree)
    return degree

# given a graph, get the edges of this graph
def findEdges(graph):
    edges = []
    for i in range(1, len(graph)):
        for j in range(1, len(graph)):
            if(graph[i][j] > 0.5):
                edges.append((i, j))

    return edges



# Given a tuplelist of edges, find the shortest subtour




def subtour(graph):
    # compute degree of each node
    degree = computeDegree(graph)
    unvisited = []
    for i in range(1, len(degree)):
        if(degree[i] >= 2):
            unvisited.append(i)
    cycle = range(0, nodeNum + 1) # initial length has 1 more city

    edges = findEdges(graph)
    edges = tuplelist(edges)
    print(edges)
    while unvisited: # true if list is non-empty
        thiscycle = []
        neighbors = unvisited
        while neighbors:  # true if neighbors is non-empty
            current = neighbors[0]
            thiscycle.append(current)
            unvisited.remove(current)
            neighbors = [j for i,j in edges.select(current,'*') if j in unvisited]
            neighbors2 = [i for i,j in edges.select('*',current) if i in unvisited]
            if(neighbors2):
                neighbors.extend(neighbors2)
#             print('current:', current, '\n neighbors', neighbors)

        isLink = ((thiscycle[0], thiscycle[-1]) in edges) or ((thiscycle[-1], thiscycle[0]) in edges)
        if(len(cycle) > len(thiscycle) and len(thiscycle) >= 3 and isLink):
#             print('in = ', ((thiscycle[0], thiscycle[-1]) in edges) or ((thiscycle[-1], thiscycle[0]) in edges))
            cycle = thiscycle
            return cycle
    return cycle

然后是建模部分的代码，建模部分相比学运筹的人比较熟悉，这里比较特殊的就是求解时候的几行代码：

• model.Params.lazyConstraints = 1  : set lazy constraints Parameter
• model.optimize(subtourelim)  :  use callback function when executing branch and bound algorithm

# nodeNum = 5
nodeNum = 10
# # path = 'C:\Users\hsingluLiu\eclipse-workspace\PythonCallGurobi_Applications\VRPTW\R101.txt';
path = 'solomon-100/in/c201.txt';
cost = readData(path, nodeNum)
printData(cost)

model = Model('TSP')

# creat decision variables
X = {}
mu = {}
for i in range(nodeNum + 1):
    mu[i] = model.addVar(lb = 0.0
                         , ub = 100 #GRB.INFINITY
                          # , obj = distance_initial
                         , vtype = GRB.CONTINUOUS
                         , name = "mu_" + str(i)
                        )

    for j in range(nodeNum + 1):
        if(i != j):
            X[i, j] = model.addVar(vtype = GRB.BINARY
                                  , name = 'x_' + str(i) + '_' + str(j)
                                  )

# set objective function
obj = LinExpr(0)
for key in X.keys():
    i = key[0]
    j = key[1]
    if(i < nodeNum and j < nodeNum):
        obj.addTerms(cost[key[0]][key[1]], X[key])
    elif(i == nodeNum):
        obj.addTerms(cost[0][key[1]], X[key])
    elif(j == nodeNum):
        obj.addTerms(cost[key[0]][0], X[key])

model.setObjective(obj, GRB.MINIMIZE)

# add constraints 1
for j in range(1, nodeNum + 1):
    lhs = LinExpr(0)
    for i in range(0, nodeNum):
        if(i != j):
            lhs.addTerms(1, X[i, j])
    model.addConstr(lhs == 1, name = 'visit_' + str(j))

# add constraints 2
for



 i in range(0, nodeNum):
    lhs = LinExpr(0)
    for j in range(1, nodeNum + 1):
        if(i != j):
            lhs.addTerms(1, X[i, j])
    model.addConstr(lhs == 1, name = 'visit_' + str(j))

# model.addConstr(X[0, nodeNum] == 0, name = 'visit_' + str(0) + ',' + str(nodeNum))

# set lazy constraints
model._vars = X
model.Params.lazyConstraints = 1
model.optimize(subtourelim)
# subProblem.optimize()
x_value = getValue(X, nodeNum)
# route = getRoute(x_value)
# print('optimal route:', route)

搞定。再重复一下，关键的地方就是subtourelim()这个函数和subtour(graph)这两个关键函数。还有就是求解的时候，别忘了model.optimize(subtourelim).就可以了。

Ok,我们将solomon100个点的VRP算例中的c201.txt拿出来，取钱10个点运行一下，结果为：

obj : 127
optimal route: [0, 4, 3, 7, 1, 2, 5, 8, 9, 6, 0]

完美！是不是觉得世界都又好了。哈哈，若干年前，我就是这种感觉。

Python+Gurobi: 实现TSP的MTZ约束版

首先定义一些读取数据的函数什么的，同上。

# _*_coding:utf-8 _*_
'''
@author: Hsinglu Liu
@version: 1.0
@Date: 2019.5.5
'''

# _*_coding:utf-8 _*_
'''
@author: Hsinglu Liu
@version: 1.0
@Date: 2019.5.5
'''

from __future__ import print_function
from __future__ import division, print_function
from gurobipy import *
import re;
import math;
import matplotlib.pyplot as plt
import numpy as np
import pandas as pd
import copy
from matplotlib.lines import lineStyles
import time

starttime = time.time()

# function to read data from .txt files
def readData(path, nodeNum):
    nodeNum = nodeNum;
    cor_X = []
    cor_Y = []

    f = open(path, 'r');
    lines = f.readlines();
    count = 0;
    # read the info
    for line in lines:
        count = count + 1;
        if(count >= 10 and count <= 10 + nodeNum):
            line = line[:-1]
            str = re.split(r" +", line)
            cor_X.append(float(str[2]))
            cor_Y.append(float(str[3]))

    # compute the distance matrix
    disMatrix = [([0] * nodeNum) for p in range(nodeNum)]; # 初始化距离矩阵的维度,防止浅拷贝
    # data.disMatrix = [[0] * nodeNum] * nodeNum]; 这个是浅拷贝，容易重复
    for i in range(0, nodeNum):
        for j in range(0, nodeNum):
            temp = (cor_X[i] - cor_X[j])**2 + (cor_Y[i] - cor_Y[j])**2;
            disMatrix[i][j] = (int)(math.sqrt(temp));




#             disMatrix[i][j] = 0.1 * (int)(10 * math.sqrt(temp));
#             if(i == j):
#                 data.disMatrix[i][j] = 0;
#             print("%6.0f" % (math.sqrt(temp)), end = " ");
            temp = 0;

    return disMatrix;

def printData(disMatrix):
    print("-------cost matrix-------\n");
    for i in range(len(disMatrix)):
        for j in range(len(disMatrix)):
            #print("%d   %d" % (i, j));
            print("%6.1f" % (disMatrix[i][j]), end = " ");
#             print(disMatrix[i][j], end = " ");
        print();

def reportMIP(model, Routes):
    if model.status == GRB.OPTIMAL:
        print("Best MIP Solution: ", model.objVal, "\n")
        var = model.getVars()
        for i in range(model.numVars):
            if(var[i].x > 0):
                print(var[i].varName, " = ", var[i].x)
                print("Optimal route:", Routes[i])

def getValue(var_dict, nodeNum):
    x_value = np.zeros([nodeNum + 1, nodeNum + 1])
    for key in var_dict.keys():
        a = key[0]
        b = key[1]
        x_value[a][b] = var_dict[key].x

    return x_value

def getRoute(x_value):
	'''
	input: x_value的矩阵
	output:一条路径，[0, 4, 3, 7, 1, 2, 5, 8, 9, 6, 0]，像这样
	'''
    # 假如是5个点的算例，我们的路径会是1-4-2-3-5-6这样的，因为我们加入了一个虚拟点
    # 也就是当路径长度为6的时候，我们就停止，这个长度和x_value的长度相同
    x = copy.deepcopy(x_value)
#     route_temp.append(0)
    previousPoint = 0
    route_temp = [previousPoint]
    count = 0
    while(len(route_temp) < len(x)):
        #print('previousPoint: ', previousPoint )
        if(x[previousPoint][count] > 0):
            previousPoint = count
            route_temp.append(previousPoint)
            count = 0
            continue
        else:
            count += 1
    return route_temp
'''
# toy example
cost = [[0, 7, 2, 1, 5],
        [7, 0, 3, 6, 8],
        [2, 3, 0, 4, 2],
        [1, 6, 4, 0, 9],
        [5, 8, 2, 9, 0]]
'''

然后就是Python调用Gurobi求解TSP的代码了（MTZ约束消除子环路）。MTZ的实现还是比较简单的。

# nodeNum = 5
nodeNum = 10
# # path = 'C:\Users\hsingluLiu\eclipse-workspace\PythonCallGurobi_Applications\VRPTW\R101.txt';
path = 'solomon-100/in/c201.txt';
cost = readData(path, nodeNum)
printData(cost)


model = Model('TSP')

# creat decision variables
X = {}
mu = {}
for i in range(nodeNum + 1):
    mu[i] = model.addVar(lb = 0.0
                         , ub = 100 #GRB.INFINITY
                          # , obj = distance_initial
                         , vtype = GRB.CONTINUOUS
                         , name = "mu_" + str(i)
                        )

    for j in range(nodeNum + 1):
        if(i != j):
            X[i, j] = model.addVar(vtype = GRB.BINARY
                                  , name = 'x_' + str(i) + '_' + str(j)
                                  )

# set objective function
obj = LinExpr(0)
for key in X.keys():
    i = key[0]
    j = key[1]
    if(i < nodeNum and j < nodeNum):
        obj.addTerms(cost[key[0]][key[1]], X[key])




    elif(i == nodeNum):
        obj.addTerms(cost[0][key[1]], X[key])
    elif(j == nodeNum):
        obj.addTerms(cost[key[0]][0], X[key])

model.setObjective(obj, GRB.MINIMIZE)

# add constraints 1
for j in range(1, nodeNum + 1):
    lhs = LinExpr(0)
    for i in range(0, nodeNum):
        if(i != j):
            lhs.addTerms(1, X[i, j])
    model.addConstr(lhs == 1, name = 'visit_' + str(j))

# add constraints 2
for i in range(0, nodeNum):
    lhs = LinExpr(0)
    for j in range(1, nodeNum + 1):
        if(i != j):
            lhs.addTerms(1, X[i, j])
    model.addConstr(lhs == 1, name = 'visit_' + str(j))

# add MTZ constraints
# for key in X.keys():
#     org = key[0]
#     des = key[1]
#     if(org != 0 or des != 0):
# #         pass
#         model.addConstr(mu[org] - mu[des] + 100 * X[key] <= 100 - 1)
for i in range(0, nodeNum):
    for j in range(1, nodeNum + 1):
        if(i != j):
            model.addConstr(mu[i] - mu[j] + 100 * X[i, j] <= 100 - 1)

model.write('model.lp')
model.optimize()

x_value = getValue(X, nodeNum)
route = getRoute(x_value)
print('optimal route:', route)

设置10个点跑一个toy example试试，结果为

Explored 683 nodes (4011 simplex iterations) in 0.19 seconds
Thread count was 8 (of 8 available processors)

Solution count 5: 127 137 150 ... 230

Optimal solution found (tolerance 1.00e-04)
Best objective 1.270000000000e+02, best bound 1.270000000000e+02, gap 0.0000%
optimal route: [0, 4, 3, 7, 1, 2, 5, 8, 9, 6, 10]

由于我们把起始点copy了一下，因此最优解为

obj : 127
optimal route: [0, 4, 3, 7, 1, 2, 5, 8, 9, 6, 0]

后记

运筹修炼真是个非常磨人的事情，需要理论与实战结合才能理解更深入。理论已经门槛够高了，再加上编程实现，可真要了命了。另外有非常多的小细节，大佬们在论文中并不会讲，但是又非常关键，只有自己实际一个一个去踩坑，或者多请教前辈，毕竟行万里路不如高人指路。

这里我把我的笔记和心得放在这里，供大家参考，互相交流学习，进步。也是为我自己整理、复习一下之前的知识。以后我自己复习的时候回来看也非常方便。

国内运筹学科普好文还是不太多见，很多都是从1到100的文章。分析讲述一些论文的idea什么的，都是为基础非常好的优秀者们看的。详细的讲述从0到1，如何把基础的东西吃透的文章比较少，让我们这些还不够强的孩子着实举步维艰，听讲座听得懂idea，但是做起来却啥啥也不行。希望以后有干货的，实用的文章越来越多，帮助众多学子解决基本的，底层的疑惑文章。哎，感觉国内OR界博士生们对branch and cut, branch and price, branch and cut and price, benders, DW decomposition等都理解比较深，貌似国内OR人均水平为随手实现上述一系列精确算法如探囊取物。我还是继续好好迎头赶上，抓紧修炼自己吧。希望以后能够真正能够慢慢提高理论和实战水准，荷枪实弹学到真技术，为做有质量的学术打好基础。同时，也希望国内运筹发展越来越好吧。

参考文献

[1]: Desrochers, M., Desrosiers, J., & Solomon, M. (1992). A new optimization algorithm for the vehicle routing problem with time windows. Operations research, 40(2), 342-354. https://doi.org/10.1287/opre.40.2.342

[2]:Gurobi documents https://www.gurobi.com/documentation/

[3]:Winston, W. L., & Goldberg, J. B. (2004). Operations research: applications and algorithms (Vol. 3). Belmont^ eCalif Calif: Thomson/Brooks/Cole.

[4]:Desaulniers, G., Desrosiers, J., & Solomon, M. M. (Eds.). (2006). Column generation (Vol. 5). Springer Science & Business Media.
