用Python制作酷炫的可视化大屏，特简单！

作者 | 小F

来源 | 法纳斯特（ID：walker398）

在数据时代，我们每个人既是数据的生产者，也是数据的使用者，然而初次获取和存储的原始数据杂乱无章、信息冗余、价值较低。

要想数据达到生动有趣、让人一目了然、豁然开朗的效果，就需要借助数据可视化。

以前给大家介绍过使用Streamlit库制作大屏，今天给大家带来一个新方法。

通过Python的Dash库，来制作一个酷炫的可视化大屏！

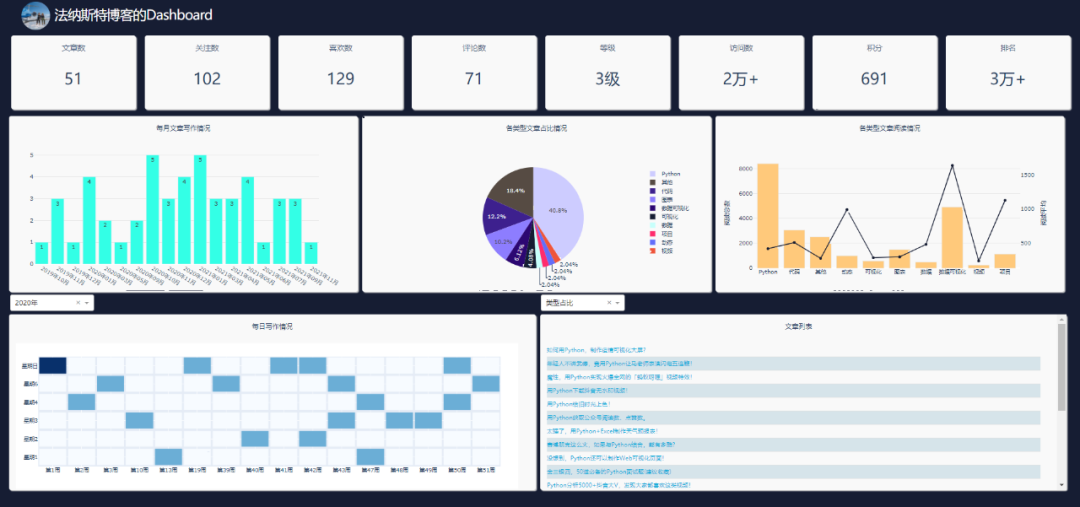

先来看一下整体效果，好像还不错哦。

主要使用Python的Dash库、Plotly库、Requests库。

其中Requests爬取数据，Plotly制作可视化图表，Dash搭建可视化页面。

原始数据是小F的博客数据，数据存储在MySqL数据库中。

如此看来，和Streamlit库的搭建流程，所差不多。

关于Dash库，网上的资料不是很多，基本上只能看官方文档和案例，下面小F简单介绍一下。

Dash是一个用于构建Web应用程序的高效Python框架，特别适合使用Python进行数据分析的人。

Dash是建立在Flask，Plotly.js和React.js之上，非常适合在纯Python中，使用高度自定义的用户界面，构建数据可视化应用程序。

相关文档：

说明：https://dash.plotly.com/introduction

案例：https://dash.gallery/Portal/

源码：https://github.com/plotly/dash-sample-apps/

具体的大家可以去看文档学习，多动手练习。

下面就给大家讲解下如何通过Dash搭建可视化大屏～

数据

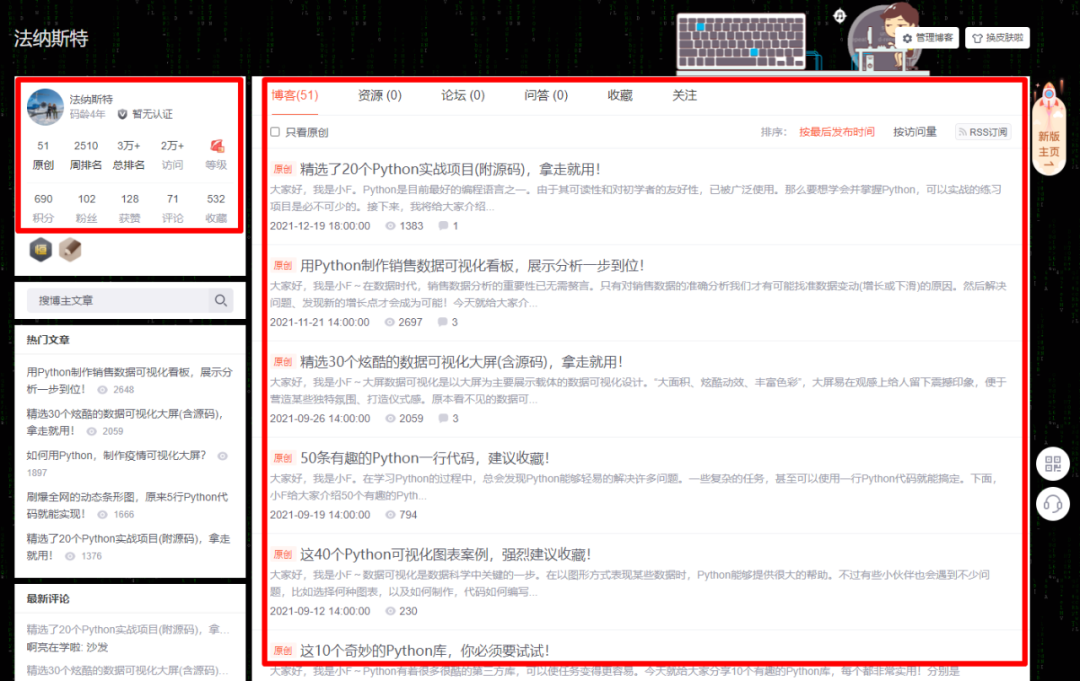

使用的数据是博客数据，主要是下方两处红框的信息。

通过爬虫代码爬取下来，存储在MySQL数据库中。

其中MySQL的安装，大家可以自行百度，都挺简单的。

安装好后，进行启用，以及创建数据库。


# 启动MySQL, 输入密码mysql -u root -p
# 创建名为my_database的数据库create database my_database;

其它相关的操作命令如下所示。


# 显示MySQL中所有的数据库show databases;
# 选择my_database数据库use my_database;




# 显示my_database数据库中所有的表show tables;
# 删除表drop table info;drop table `2021-12-26`;
# 显示表中的内容, 执行SQL查询语句select * from info;select * from `2021-12-26`;

搞定上面的步骤后，就可以运行爬虫代码。

数据爬取代码如下。这里使用到了pymysql这个库，需要pip安装下。

import requestsimport refrom bs4 import BeautifulSoupimport timeimport randomimport pandas as pdfrom sqlalchemy import create_engineimport datetime as dt

def get_info():    """获取大屏第一列信息数据"""    headers = {        'User-Agent': 'Mozilla/5.0 (MSIE 10.0; Windows NT 6.1; Trident/5.0)',        'referer': 'https: // passport.csdn.net / login',    }    # 我的博客地址    url = 'https://blog.csdn.net/river_star1/article/details/121463591'    try:        resp = requests.get(url, headers=headers)        now = dt.datetime.now().strftime("%Y-%m-%d %X")        soup = BeautifulSoup(resp.text, 'lxml')        author_name = soup.find('div', class_='user-info d-flex flex-column profile-intro-name-box').find('a').get_text(strip=True)        head_img = soup.find('div', class_='avatar-box d-flex justify-content-center flex-column').find('a').find('img')['src']        row1_nums = soup.find_all('div', class_='data-info d-flex item-tiling')[0].find_all('span', class_='count')        row2_nums = soup.find_all('div', class_='data-info d-flex item-tiling')[1].find_all('span', class_='count')        level_mes = soup.find_all('div', class_='data-info d-flex item-tiling')[0].find_all('dl')[-1]['title'].split(',')[0]        rank = soup.find('div', class_='data-info d-flex item-tiling').find_all('dl')[-1]['title']        info = {            'date': now,#时间            'head_img': head_img,#头像            'author_name': author_name,#用户名            'article_num': str(row1_nums[0].get_text()),#文章数            'fans_num': str(row2_nums[1].get_text()),#粉丝数            'like_num': str(row2_nums[2].get_text()),#喜欢数            'comment_num': str(row2_nums[3].get_text()),#评论数            'level': level_mes,#等级            'visit_num': str(row1_nums[3].get_text()),#访问数            'score': str(row2_nums[0].get_text()),#积分            'rank': str(row1_nums[2].get_text()),#排名        }        df_info = pd.DataFrame([info.values()], columns=info.keys())        return df_info    except Exception as e:        print(e)        return get_info()

def get_type(title):    """设置文章类型(依据文章名称)"""    the_type = '其他'    article_types = ['项目', '数据可视化', '代码', '图表', 'Python', '可视化', '数据', '面试', '视频', '动态', '下载']    for article_type in article_types:        if article_type in title:            the_type = article_type            break    return the_type

def get_blog():    """获取大屏第二、三列信息数据"""



    headers = {        'User-Agent': 'Mozilla/5.0 (MSIE 10.0; Windows NT 6.1; Trident/5.0)',        'referer': 'https: // passport.csdn.net / login',    }    base_url = 'https://blog.csdn.net/river_star1/article/list/'    resp = requests.get(base_url+"1", headers=headers,  timeout=3)    max_page = int(re.findall(r'var listTotal = (\d+);', resp.text)[0])//40+1    df = pd.DataFrame(columns=['url', 'title', 'date', 'read_num', 'comment_num', 'type'])    count = 0    for i in range(1, max_page+1):        url = base_url + str(i)        resp = requests.get(url, headers=headers)        soup = BeautifulSoup(resp.text, 'lxml')        articles = soup.find("div", class_='article-list').find_all('div', class_='article-item-box csdn-tracking-statistics')        for article in articles[1:]:            a_url = article.find('h4').find('a')['href']            title = article.find('h4').find('a').get_text(strip=True)[2:]            issuing_time = article.find('span', class_="date").get_text(strip=True)            num_list = article.find_all('span', class_="read-num")            read_num = num_list[0].get_text(strip=True)            if len(num_list) > 1:                comment_num = num_list[1].get_text(strip=True)            else:                comment_num = 0            the_type = get_type(title)            df.loc[count] = [a_url, title, issuing_time, int(read_num), int(comment_num), the_type]            count += 1        time.sleep(random.choice([1, 1.1, 1.3]))    return df

if __name__ == '__main__':    # 今天的时间    today = dt.datetime.today().strftime("%Y-%m-%d")    # 连接mysql数据库    engine = create_engine('mysql+pymysql://root:123456@localhost/my_database?charset=utf8')
    # 获取大屏第一列信息数据, 并写入my_database数据库的info表中, 如若表已存在, 删除覆盖    df_info = get_info()    print(df_info)    df_info.to_sql("info", con=engine, if_exists='replace', index=False)
    # 获取大屏第二、三列信息数据, 并写入my_database数据库的日期表中, 如若表已存在, 删除覆盖    df_article = get_blog()    print(df_article)    df_article.to_sql(today, con=engine, if_exists='replace', index=True)

运行成功后，就可以去数据库查询信息了。

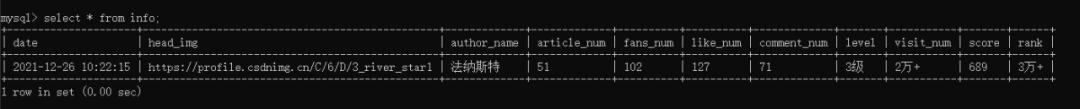

info表，包含日期、头图、博客名、文章数、粉丝数、点赞数、评论数、等级数、访问数、积分数、排名数。

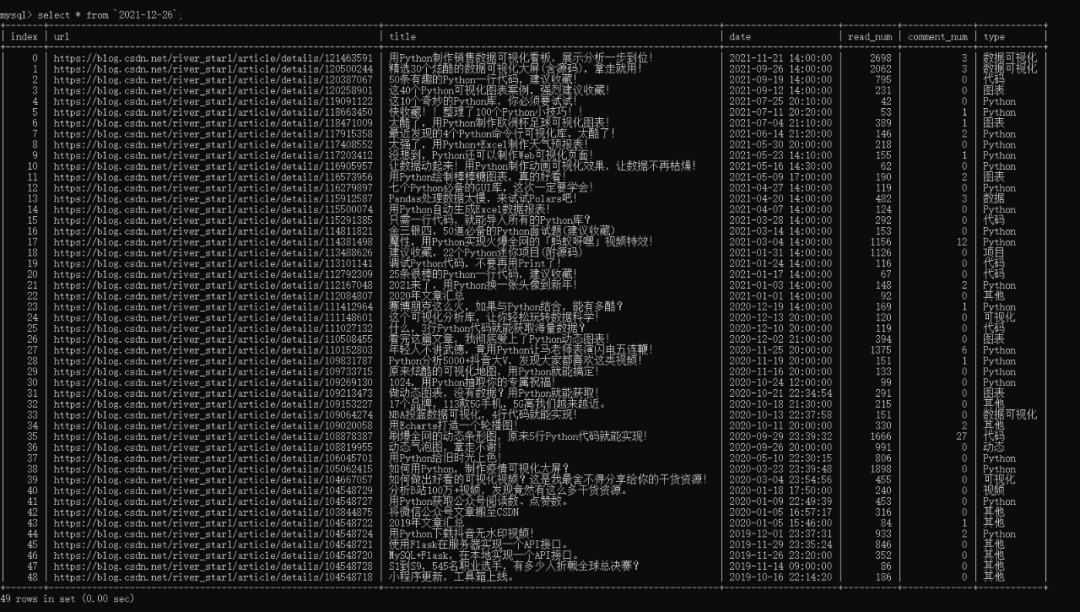

日期表，包含文章地址、标题、日期、阅读数、评论数、类型。

其中爬虫代码可设置定时运行，info表为60秒，日期表为60分钟。

尽量不要太频繁，容易被封IP，或者选择使用代理池。

这样便可以做到数据实时更新。

既然数据已经有了，下面就可以来编写页面了。

大屏搭建

导入相关的Python库，同样可以通过pip进行安装。

from spider_py import get_info, get_blogfrom dash import dccimport dashfrom dash import htmlimport pandas as pdimport plotly.graph_objs as gofrom dash.dependencies import Input, Outputimport datetime as dtfrom sqlalchemy import create_enginefrom flask_caching import Cacheimport numpy as np

设置一些基本的配置参数，如数据库连接、网页样式、Dash实例、图表颜色。


# 今天的时间today = dt.datetime.today().strftime("%Y-%m-%d")# 连接数据库engine = create_engine('mysql+pymysql://root:123456@localhost/my_database?charset=utf8')# 导入css样式external_css = [    "https://stackpath.bootstrapcdn.com/bootstrap/4.1.3/css/bootstrap.min.css",    "https://cdnjs.cloudflare.com/ajax/libs/skeleton/2.0.4/skeleton.min.css"]# 创建一个实例app = dash.Dash(__name__, external_stylesheets=external_css)server = app.server# 可以选择使用缓存, 减少频繁的数据请求# cache = Cache(app.server, config={#     'CACHE_TYPE': 'filesystem',#     'CACHE_DIR': 'cache-directory'# })# 读取info表的数据info = pd.read_sql('info', con=engine)# 图表颜色color_scale = ['#2c0772', '#3d208e', '#8D7DFF', '#CDCCFF', '#C7FFFB', '#ff2c6d', '#564b43', '#161d33']

这里将缓存代码注释掉了，如有频繁的页面刷新请求，就可以选择使用。


def indicator(text, id_value):    """第一列的文字及数字信息显示"""    return html.Div([    html.P(text, className="twelve columns indicator_text"),    html.P(id=id_value, className="indicator_value"),], className="col indicator")def get_news_table(data):    """获取文章列表, 根据阅读排序"""    df = data.copy()    df.sort_values('read_num', inplace=True, ascending=False)    titles = df['title'].tolist()    urls = df['url'].tolist()    return html.Table([html.Tbody([        html.Tr([            html.Td(                html.A(titles[i], href=urls[i], target="_blank",))        ], style={'height': '30px', 'fontSize': '16'})for i in range(min(len(df), 100))    ])], style={"height": "90%", "width": "98%"})# @cache.memoize(timeout=3590), 可选择设置缓存, 我没使用def get_df():    """获取当日最新的文章数据"""    df = pd.read_sql(today, con=engine)    df['date_day'] = df['date'].apply(lambda x: x.split(' ')[0]).astype('datetime64[ns]')    df['date_month'] = df['date'].apply(lambda x: x[:7].split('-')[0] + "年" + x[:7].split('-')[-1] + "月")    df['weekday'] = df['date_day'].dt.weekday    df['year'] = df['date_day'].dt.year    df['month'] = df['date_day'].dt.month    df['week'] = df['date_day'].dt.isocalendar().week    return df# 导航栏的图片及标题head = html.Div([    html.Div(html.Img(src='./assets/img.jpg', height="100%"), style={"float": "left", "height": "90%", "margin-top": "5px", "border-radius": "50%", "overflow": "hidden"}),    html.Span("{}博客的Dashboard".format(info['author_name'][0]), className='app-title'),], className="row header")# 第一列的文字及数字信息columns = info.columns[3:]col_name = ['文章数', '关注数', '喜欢数', '评论数', '等级', '访问数', '积分', '排名']row1 = html.Div([    indicator(col_name[i], col) for i, col in enumerate(columns)], className='row')# 第二列row2 = html.Div([    html.Div([        html.P("每月文章写作情况"),        dcc.Graph(id="bar", style={"height": "90%", "width": "98%"}, config=dict(displayModeBar=False),)    ], className="col-4 chart_div",),    html.Div([        html.P("各类型文章占比情况"),        dcc.Graph(id="pie", style={"height": "90%", "width": "98%"}, config=dict(displayModeBar=False),)    ], className="col-4 chart_div"),    html.Div([        html.P("各类型文章阅读情况"),        dcc.Graph(id="mix", style={"height": "90%", "width": "98%"}, config=dict(displayModeBar=False),)    ], className="col-4 chart_div",)], className='row')# 年数统计, 我的是2019 2020 2021years = get_df()['year'].unique()select_list = ['每月文章', '类型占比', '类型阅读量', '每日情况']# 两个可交互的下拉选项dropDowm1 = html.Div([    html.Div([        dcc.Dropdown(id='dropdown1',                 options=[{'label': '{}年'.format(year), 'value': year} for year in years],                 value=years[1], style={'width': '40%'})        ], className='col-6', style={'padding': '2px', 'margin': '0px 5px 0px'}),    html.Div([        dcc.Dropdown(id='dropdown2',                 options=[{'label': select_list[i], 'value': item} for i, item in enumerate(['bar', 'pie', 'mix', 'heatmap'])],                 value='heatmap', style={'width': '40%'})        ], className='col-6', style={'padding': '2px', 'margin': '0px 5px 0px'})], className='row')# 第三列row3 = html.Div([    html.Div([        html.P("每日写作情况"),        dcc.Graph(id="heatmap", style={"height": "90%", "width": "98%"}, config=dict(displayModeBar=False),)    ], className="col-6 chart_div",),    html.Div([        html.P("文章列表"),        html.Div(get_news_table(get_df()), id='click-data'),    ], className="col-6 chart_div", style={"overflowY": "scroll"})], className='row')# 总体情况app.layout = html.Div([    # 定时器    dcc.Interval(id="stream", interval=1000*60, n_intervals=0),    dcc.Interval(id="river", interval=1000*60*60, n_intervals=0),    html.Div(id="load_info", style={"display": "none"},),    html.Div(id="load_click_data", style={"display": "none"},),    head,    html.Div([        row1,        row2,        dropDowm1,        row3,    ], style={'margin': '0% 30px'}),])

上面的代码，就是网页的布局，效果如下。

网页可以划分为三列。第一列为info表中的数据展示，第二、三列为博客文章的数据展示。

相关的数据需要通过回调函数进行更新，这样才能做到实时刷新。

各个数值及图表的回调函数代码如下所示。

# 回调函数, 60秒刷新info数据, 即第一列的数值实时刷新@app.callback(Output('load_info', 'children'), [Input("stream", "n_intervals")])def load_info(n):    try:        df = pd.read_sql('info', con=engine)        return df.to_json()    except:        pass# 回调函数, 60分钟刷新今日数据, 即第二、三列的数值实时刷新(爬取文章数据, 并写入数据库中)@app.callback(Output('load_click_data', 'children'), [Input("river", "n_intervals")])def cwarl_data(n):    if n != 0:        df_article = get_blog()        df_article.to_sql(today, con=engine, if_exists='replace', index=True)# 回调函数, 第一个柱状图@app.callback(Output('bar', 'figure'), [Input("river", "n_intervals")])def get_bar(n):    df = get_df()    df_date_month = pd.DataFrame(df['date_month'].value_counts(sort=False))    df_date_month.sort_index(inplace=True)    trace = go.Bar(        x=df_date_month.index,        y=df_date_month['date_month'],        text=df_date_month['date_month'],        textposition='auto',        marker=dict(color='#33ffe6')    )    layout = go.Layout(        margin=dict(l=40, r=40, t=10, b=50),        yaxis=dict(gridcolor='#e2e2e2'),        paper_bgcolor='rgba(0,0,0,0)',        plot_bgcolor='rgba(0,0,0,0)',    )    return go.Figure(data=[trace], layout=layout)# 回调函数, 中间的饼图@app.callback(Output('pie', 'figure'), [Input("river", "n_intervals")])def get_pie(n):    df = get_df()    df_types = pd.DataFrame(df['type'].value_counts(sort=False))    trace = go.Pie(        labels=df_types.index,        values=df_types['type'],        marker=dict(colors=color_scale[:len(df_types.index)])    )    layout = go.Layout(        margin=dict(l=50, r=50, t=50, b=50),        paper_bgcolor='rgba(0,0,0,0)',        plot_bgcolor='rgba(0,0,0,0)',    )    return go.Figure(data=[trace], layout=layout)# 回调函数, 左下角热力图@app.callback(Output('heatmap', 'figure'),              [Input("dropdown1", "value"), Input('river', 'n_intervals')])def get_heatmap(value, n):    df = get_df()    grouped_by_year = df.groupby('year')    data = grouped_by_year.get_group(value)    cross = pd.crosstab(data['weekday'], data['week'])    cross.sort_index(inplace=True)    trace = go.Heatmap(        x=['第{}周'.format(i) for i in cross.columns],        y=["星期{}".format(i+1) if i != 6 else "星期日" for i in cross.index],        z=cross.values,        colorscale="Blues",        reversescale=False,        xgap=4,        ygap=5,        showscale=False    )    layout = go.Layout(        margin=dict(l=50, r=40, t=30, b=50),    )    return go.Figure(data=[trace], layout=layout)# 回调函数, 第二个柱状图(柱状图+折线图)@app.callback(Output('mix', 'figure'), [Input("river", "n_intervals")])def get_mix(n):    df = get_df()    df_type_visit_sum = pd.DataFrame(df['read_num'].groupby(df['type']).sum())    df['read_num'] = df['read_num'].astype('float')    df_type_visit_mean = pd.DataFrame(df['read_num'].groupby(df['type']).agg('mean').round(2))    trace1 = go.Bar(        x=df_type_visit_sum.index,        y=df_type_visit_sum['read_num'],        name='总阅读',        marker=dict(color='#ffc97b'),        yaxis='y',    )    trace2 = go.Scatter(        x=df_type_visit_mean.index,        y=df_type_visit_mean['read_num'],        name='平均阅读',        yaxis='y2',        line=dict(color='#161D33')    )    layout = go.Layout(        margin=dict(l=60, r=60, t=30, b=50),        showlegend=False,        yaxis=dict(            side='left',            title='阅读总数',            gridcolor='#e2e2e2'        ),        yaxis2=dict(            showgrid=False,  # 网格            title='阅读平均',            anchor='x',            overlaying='y',            side='right'        ),        paper_bgcolor='rgba(0,0,0,0)',        plot_bgcolor='rgba(0,0,0,0)',    )    return go.Figure(data=[trace1, trace2], layout=layout)# 点击事件, 选择两个下拉选项, 点击对应区域的图表, 文章列表会刷新@app.callback(Output('click-data', 'children'),        [Input('pie', 'clickData'),         Input('bar', 'clickData'),         Input('mix', 'clickData'),         Input('heatmap', 'clickData'),         Input('dropdown1', 'value'),         Input('dropdown2', 'value'),         ])def display_click_data(pie, bar, mix, heatmap, d_value, fig_type):    try:        df = get_df()        if fig_type == 'pie':            type_value = pie['points'][0]['label']            # date_month_value = clickdata['points'][0]['x']            data = df[df['type'] == type_value]        elif fig_type == 'bar':            date_month_value = bar['points'][0]['x']            data = df[df['date_month'] == date_month_value]        elif fig_type == 'mix':            type_value = mix['points'][0]['x']            data = df[df['type'] == type_value]        else:            z = heatmap['points'][0]['z']            if z == 0:                return None            else:                week = heatmap['points'][0]['x'][1:-1]                weekday = heatmap['points'][0]['y'][-1]                if weekday == '日':                    weekday = 7                year = d_value                data = df[(df['weekday'] == int(weekday)-1) & (df['week'] == int(week)) & (df['year'] == year)]        return get_news_table(data)    except:        return None# 第一列的数值def update_info(col):    def get_data(json, n):        df = pd.read_json(json)        return df[col][0]    return get_datafor col in columns:    app.callback(Output(col, "children"),                 [Input('load_info', 'children'), Input("stream", "n_intervals")]     )(update_info(col))

图表的数据和样式全在这里设置，两个下拉栏的数据交互也在这里完成。

需要注意右侧下拉栏的类型，需和你所要点击图表类型一致，这样文章列表才会更新。

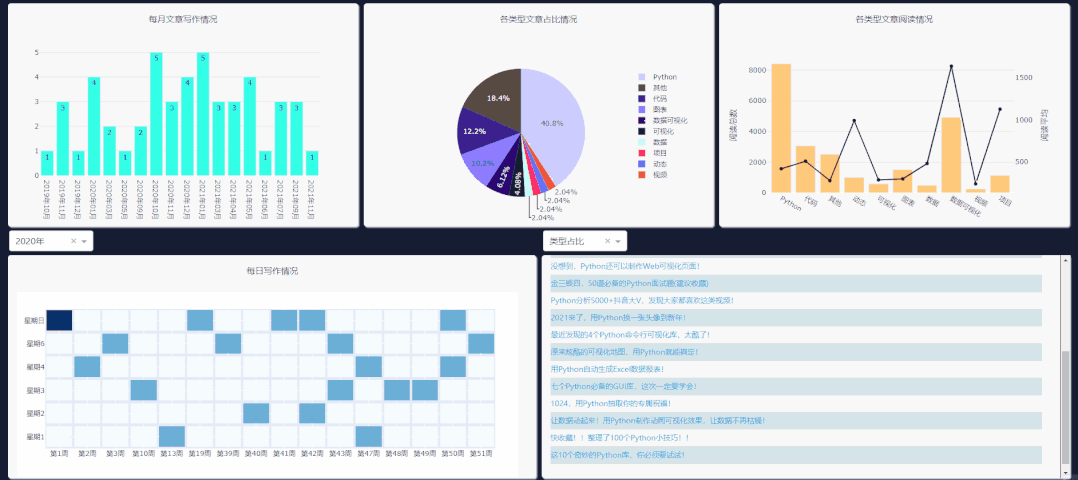

每日情况对应热力图，类型阅读量对应第二列第三个图表，类型占比对应饼图，每月文章对应第一个柱状图的点击事件。

最后启动程序代码。

if __name__ == '__main__':    # debug模式, 端口7777    app.run_server(debug=True, threaded=True, port=7777)    # 正常模式, 网页右下角的调试按钮将不会出现    # app.run_server(port=7777)

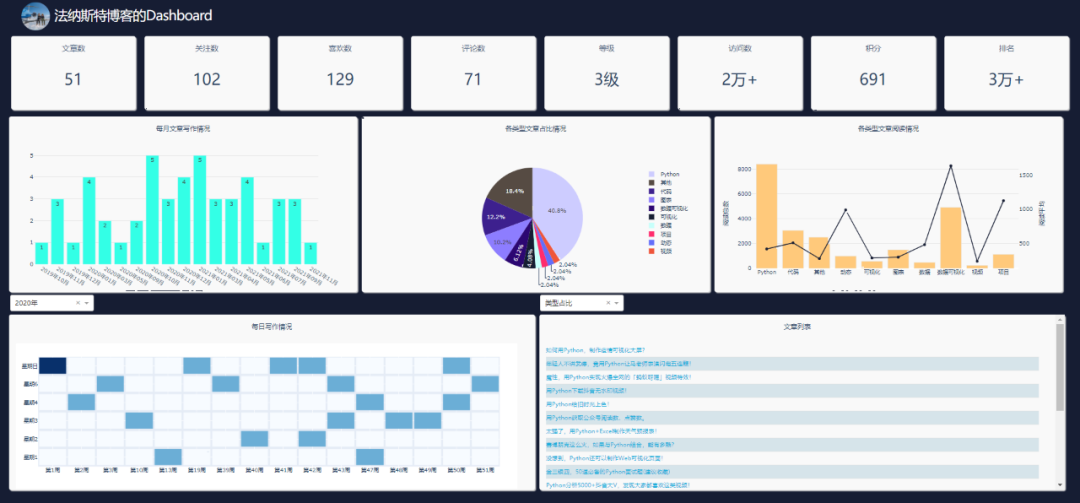

这样就能在本地看到可视化大屏页面，浏览器打开如下地址。

http://127.0.0.1:7777

对于网页的布局、背景颜色等，主要通过CSS进行设置。

这一部分可能是大家所要花费时间去理解的。

body{    margin:0;    padding: 0;    background-color: #161D33;    font-family: 'Open Sans', sans-serif;    color: #506784;    -webkit-user-select: none;  /* Chrome all / Safari all */    -moz-user-select: none;     /* Firefox all */    -ms-user-select: none;      /* IE 10+ */    user-select: none;          /* Likely future */}.modal {    display: block;  /*Hidden by default */    position: fixed; /* Stay in place */    z-index: 1000; /* Sit on top */    left: 0;    top: 0;    width: 100%; /* Full width */    height: 100%; /* Full height */    overflow: auto; /* Enable scroll if needed */    background-color: rgb(0,0,0); /* Fallback color */    background-color: rgba(0,0,0,0.4); /* Black w/ opacity */}.modal-content {    background-color: white;    margin: 5% auto; /* 15% from the top and centered */    padding: 20px;    width: 30%; /* Could be more or less, depending on screen size */    color:#506784;}._dash-undo-redo {  display: none;}.app-title{    color:white;    font-size:3rem;    letter-spacing:-.1rem;    padding:10px;    vertical-align:middle}.header{    margin:0px;    background-color:#161D33;    height:70px;    color:white;    padding-right:2%;    padding-left:2%}.indicator{  border-radius: 5px;  background-color: #f9f9f9;  margin: 10px;  padding: 15px;  position: relative;  box-shadow: 2px 2px 2px lightgrey;}.indicator_text{    text-align: center;    float: left;    font-size: 17px;    }.indicator_value{    text-align:center;    color: #2a3f5f;    font-size: 35px;}.add{    height: 34px;    background: #119DFF;    border: 1px solid #119DFF;    color: white;}.chart_div{    background-color: #f9f9f9;    border-radius: 5px;    height: 390px;    margin:5px;    padding: 15px;    position: relative;    box-shadow: 2px 2px 2px lightgrey;}.col-4 {    flex: 0 0 32.65%;    max-width: 33%;}.col-6 {    flex: 0 0 49.3%;    max-width: 50%;}.chart_div p{    color: #2a3f5f;    font-size: 15px;    text-align: center;}td{    text-align: left;    padding: 0px;}table{    border: 1px;    font-size:1.3rem;    width:100%;    font-family



:Ubuntu;}.tabs_div{    margin:0px;    height:30px;    font-size:13px;    margin-top:1px}tr:nth-child(even) {    background-color: #d6e4ea;    -webkit-print-color-adjust: exact;}

如今低代码平台的出现，或许以后再也不用去写烦人的HTML、CSS等。拖拖拽拽，即可轻松完成一个大屏的制作。

好了，今天的分享到此结束，大家可以自行去动手练习。

参考链接：

https://github.com/ffzs/dash_blog_dashboard

https://www.cnblogs.com/feffery/p/14826195.html

https://github.com/plotly/dash-sample-apps/tree/main/apps/dash-oil-and-gas
