Diagrams 是一个基于 Python 绘制云系统架构的模块，它能够通过非常简单的描述就能可视化架构
并支持以下 6 个云产品的图标，分别是：AWS、Azure、GCP、K8s、阿里云、Oracle 云
基于 Diagrams 提供的节点，你只需要指定一个云产品（实际上选哪个都一样，我们只需要那个产品相应的图标，你可以选一个自己觉得好看的产品），使用其内部自带的云产品的图标，就能简单绘制基于某云产品图标的架构图

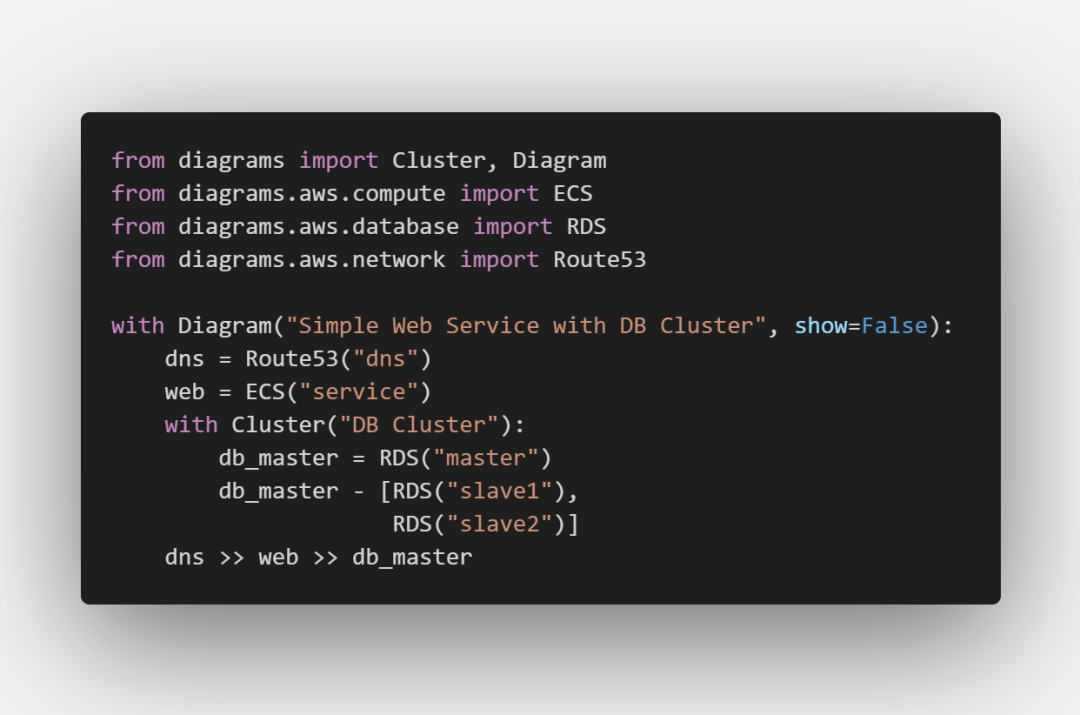

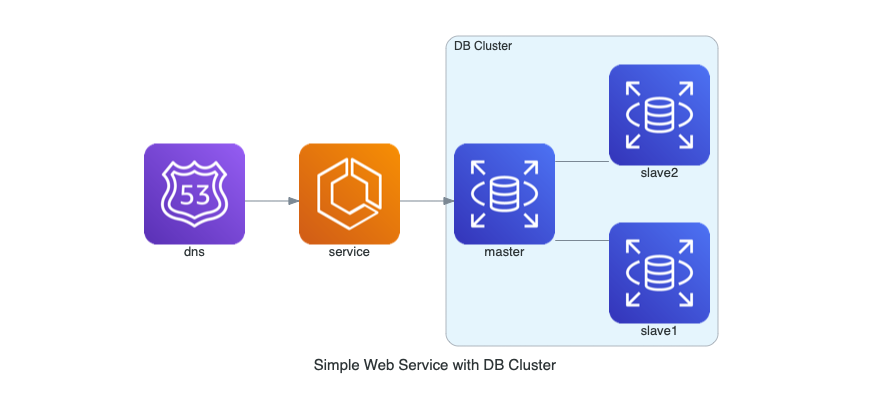

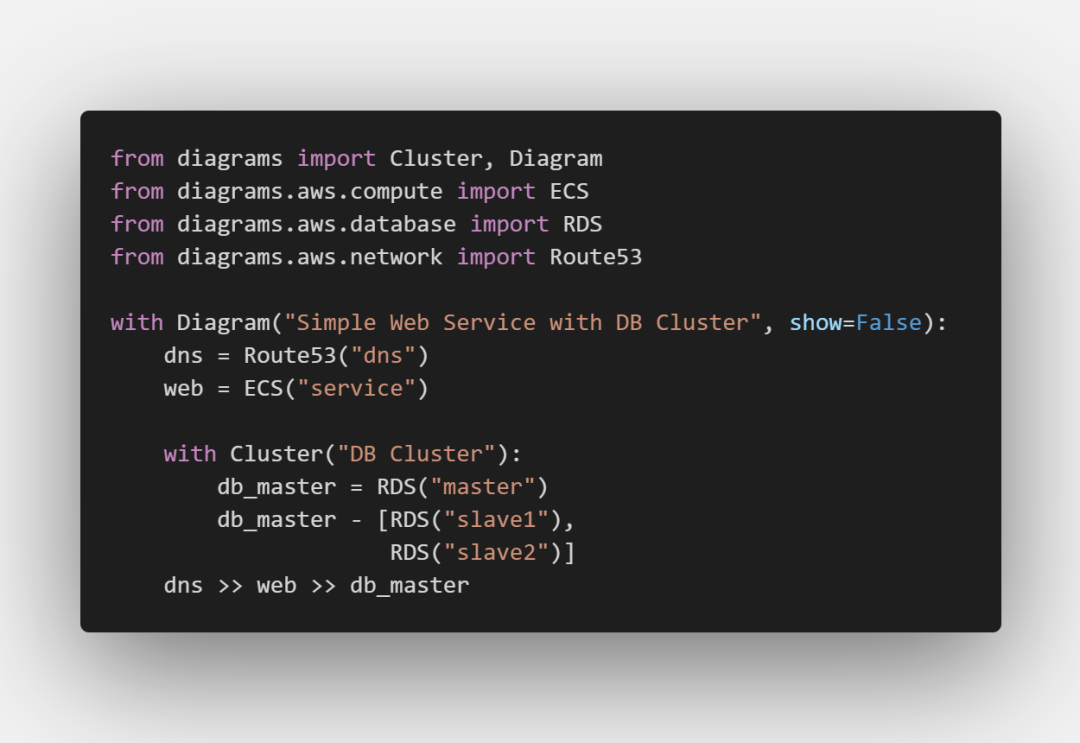

比如下面的代码，绘制了一个简单的基于数据库集群的网络服务架构：
非常非常适合用来做毕业论文的架构图绘制，强烈推荐
首先，安装依赖包
看到 Successfully installed xxx 则说明安装成功
由于 Diagrams 使用了 graphviz 作为渲染工具，因此为了顺利使用 Diagrams ，还需要下载 graphviz
下载地址：
https://www.graphviz.org/download/
MacOS 用户可以直接 brew 命令进行安装:
2.1 初始化与导出

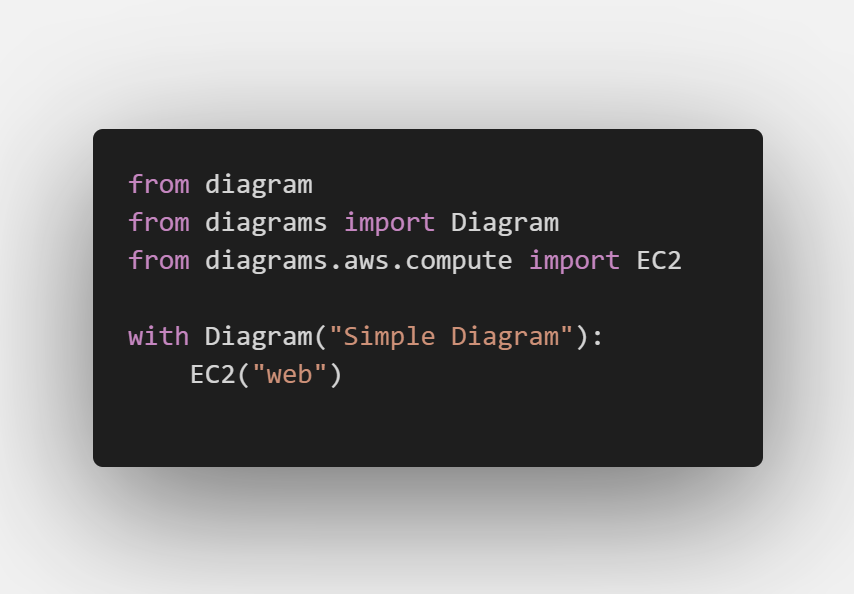

使用 Diagram 类初始化一个绘图上下文，这个类接收到的第一个参数将会成为架构图的文件名，而一当代码运行完毕，它将会以该文件名保存（空格会被下划线所替代）：
此外，它还可以选择导出的文件格式，在 Diagram 类里增加 outformat 参数，也可以不以第一个参数为文件保存名称，增加 filename 参数指定名称即可：
with Diagram("Simple Diagram", outformat="jpg", filename="my_diagram")
2.2 节点类型
由于节点类型比较多，我们无法一一展示出来，所有类型的节点里都可以在官方文档里找到
比如：
阿里云：https://diagrams.mingrammer.com/docs/nodes/alibabacloud
K8S：https://diagrams.mingrammer.com/docs/nodes/k8s
AWS：https://diagrams.mingrammer.com/docs/nodes/aws
接下来以 AWS 为例子，讲解几个基本的数据流例子：

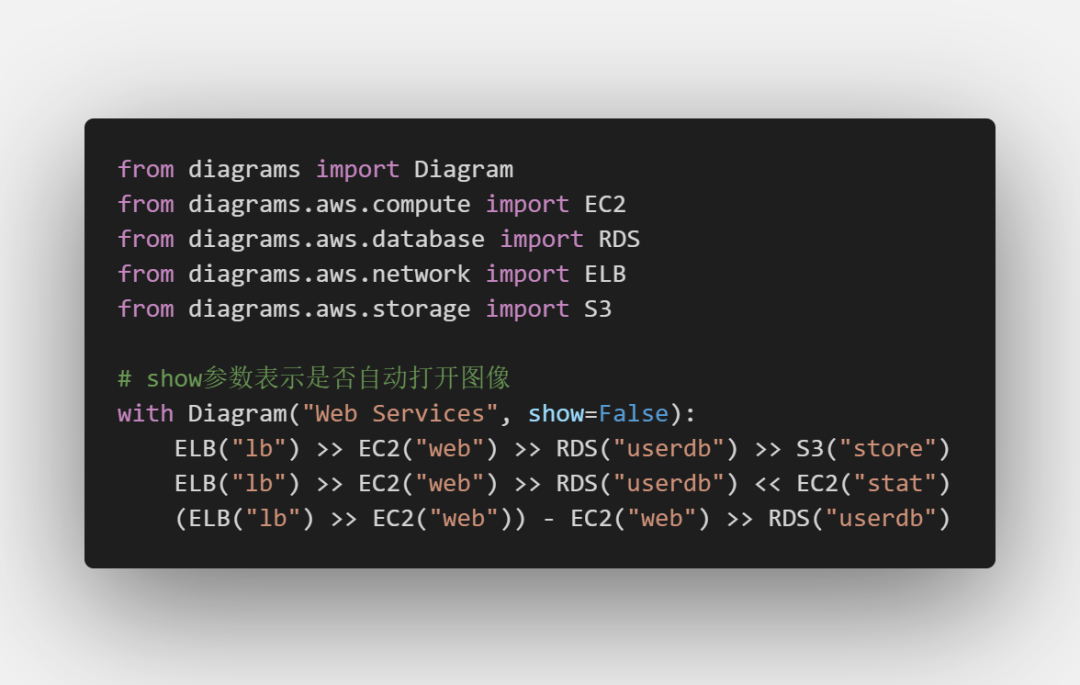

几个操作符：

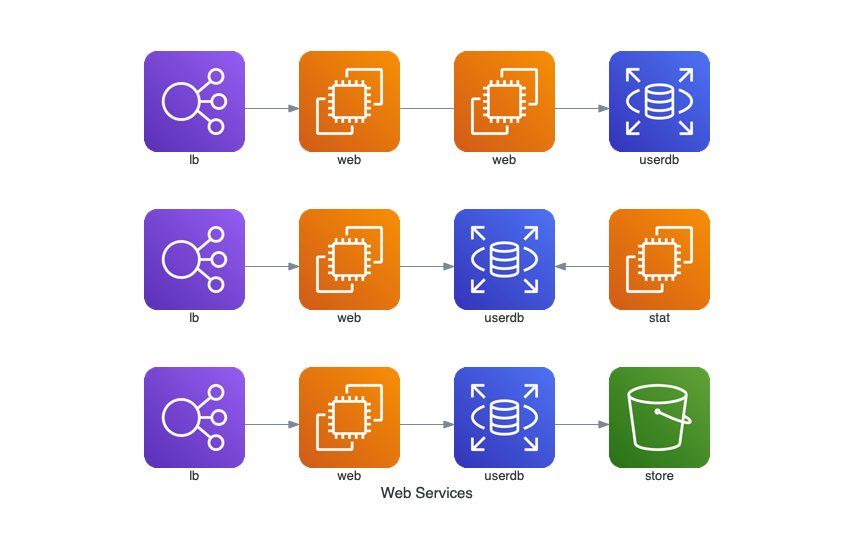

还可以用变量赋值的形式简化代码：

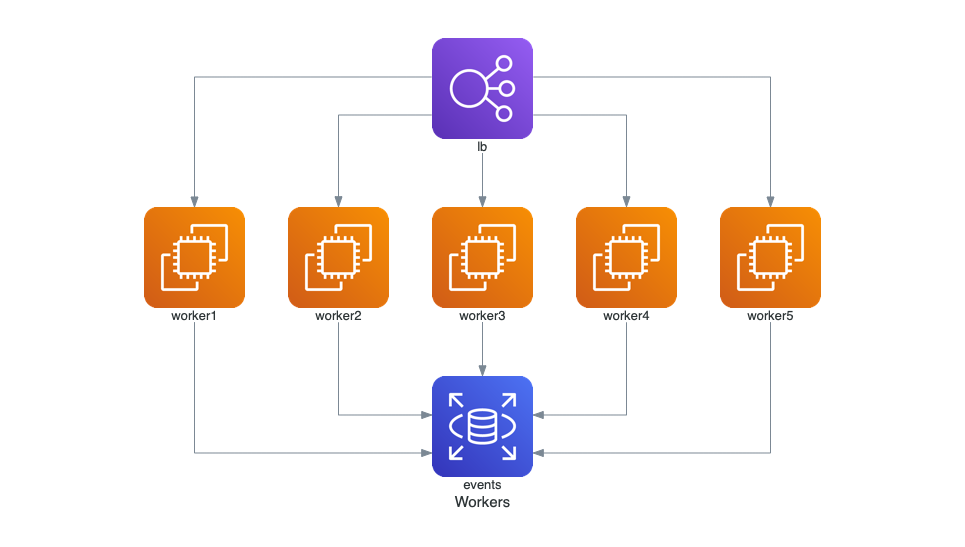

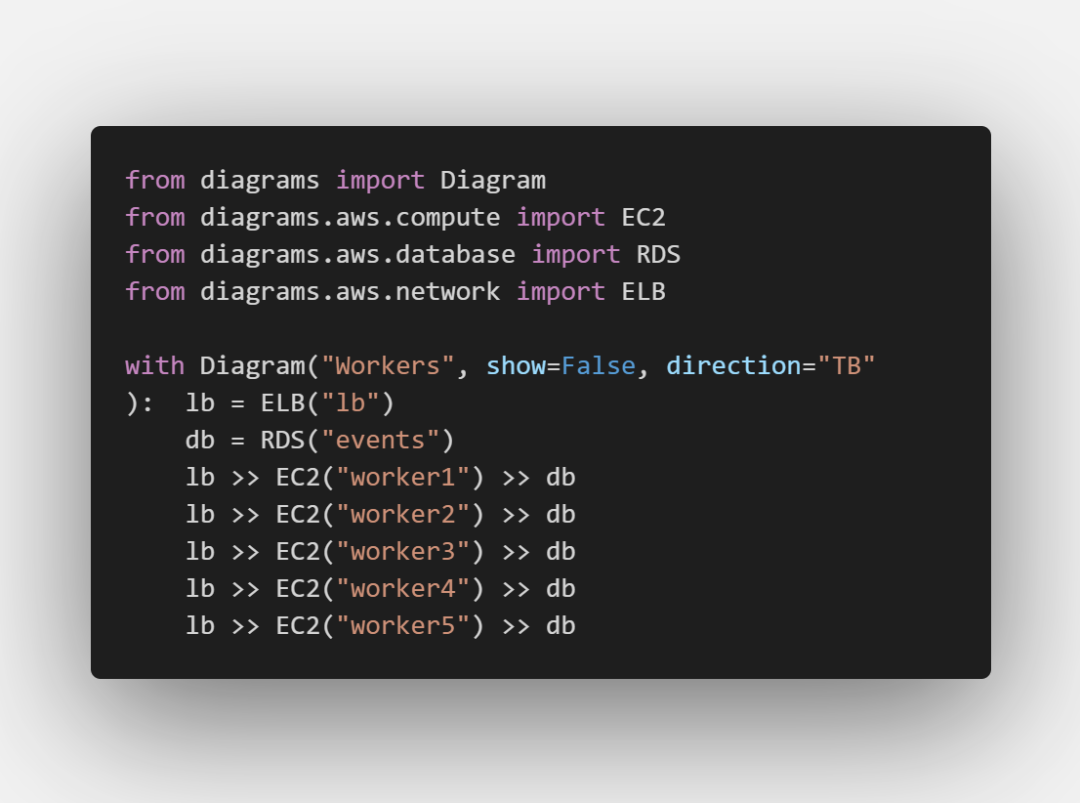

可以看到这里箭头的方向变了，这是因为Diagram加了 direction 参数，TB 表示数据流向 top to bottm, 即从上到下，可选的其他参数还有：LR(左至右)、BT(底至上)、RL(右至左)。

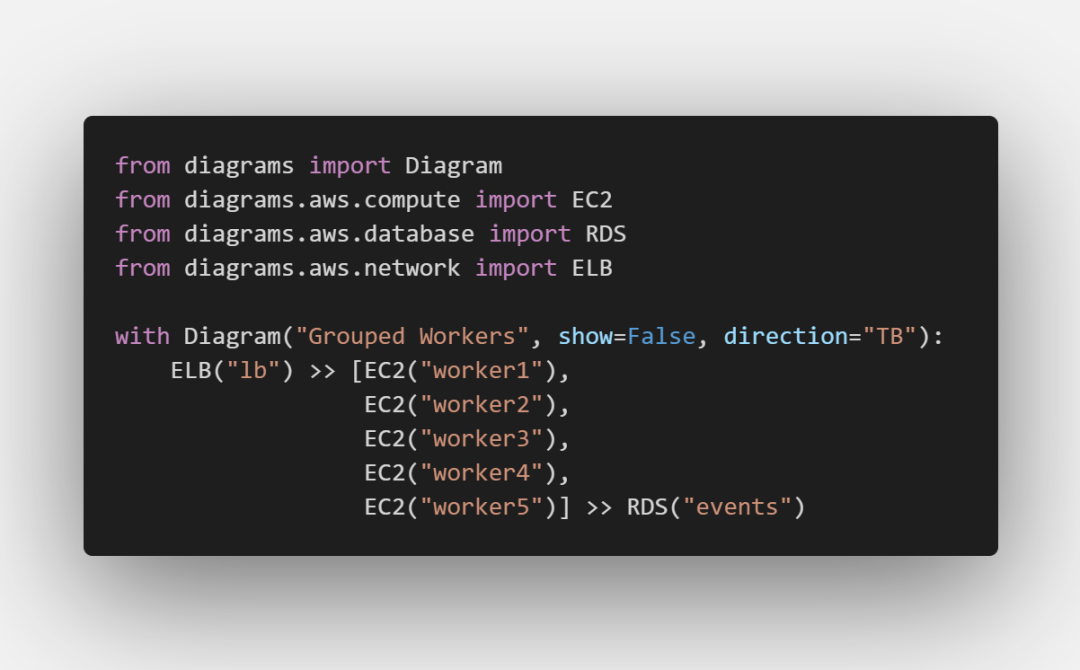

上面的代码还可以用数组的形式进一步简化：
2.3 集群块
使用 Cluster 类，你可以非常方便地生成一个集群块：
而且还可以做得相当复杂：
这里代码很简单，但是比较长，后续还有一个比较重要的例子，这里就不展示了，有兴趣的话可以点击最下方阅读原文进行查看。
2.4 自定义线的颜色与属性
使用 Edge 函数，你可以自定义线的颜色与属性以及备注，比如：
Edge(color="firebrick", style="dashed", label="test")

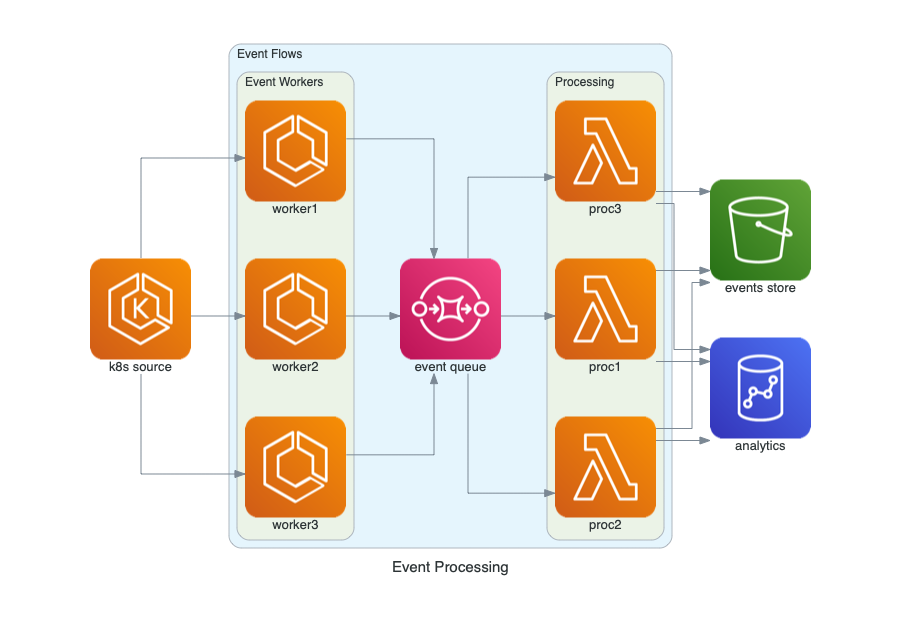

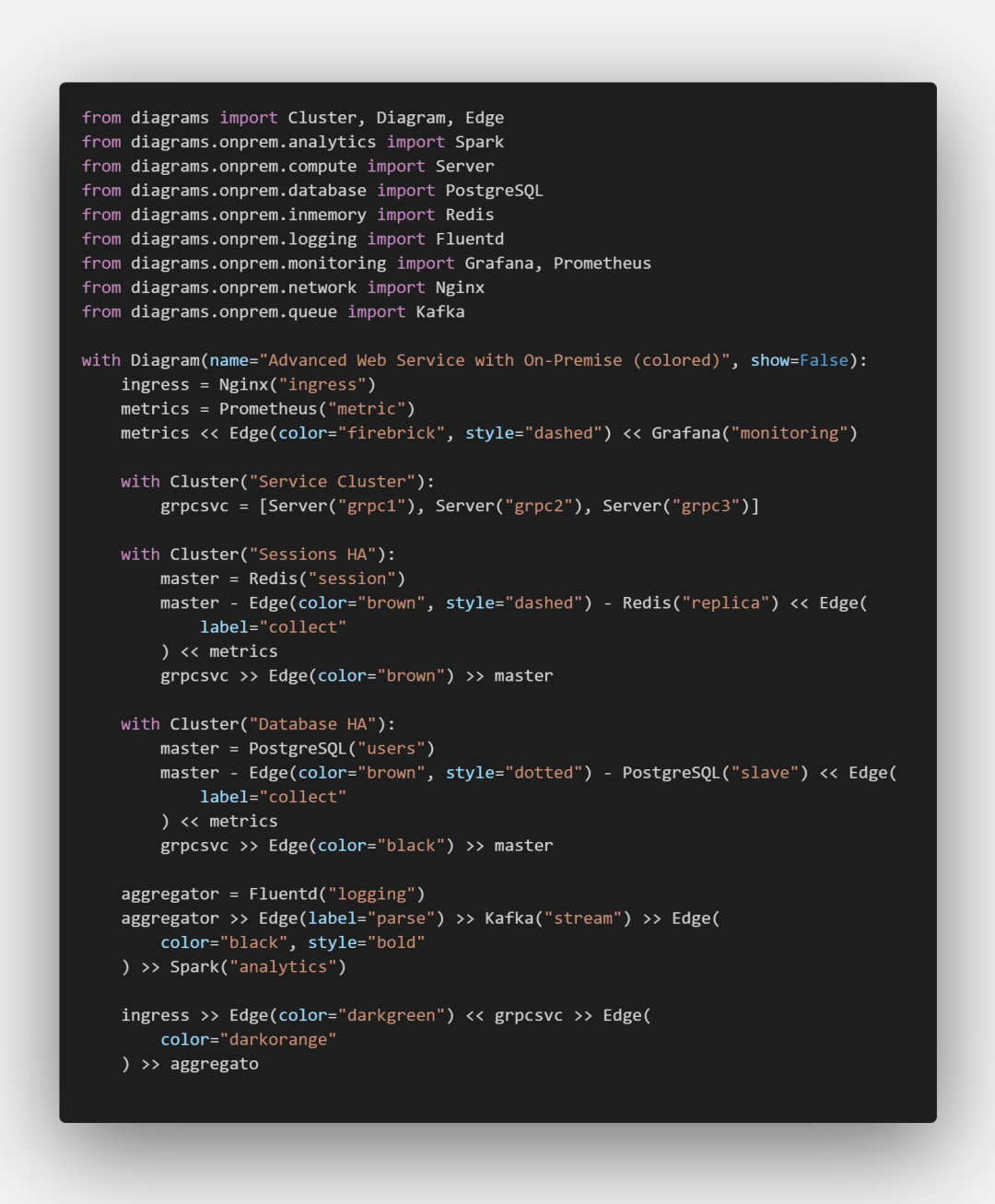

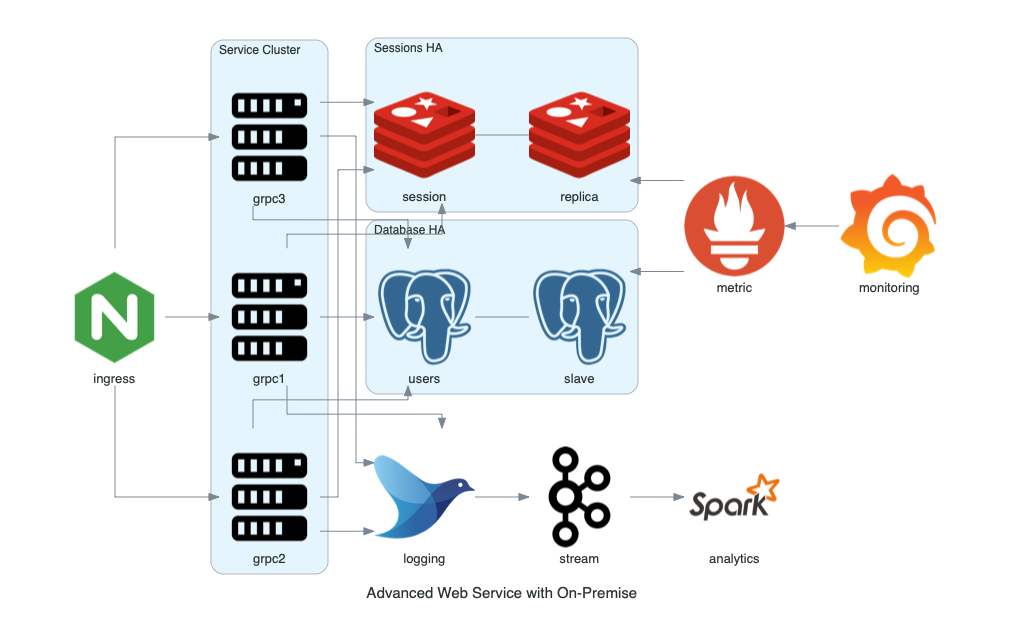

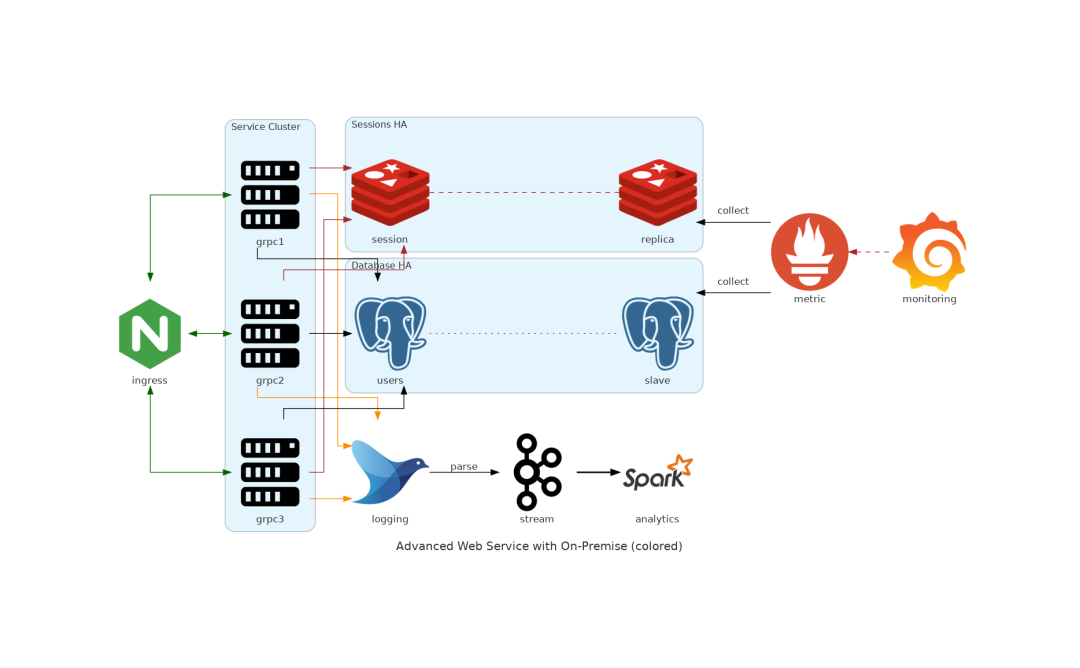

下面是一个比较复杂的例子，但是你如果认真阅读了，会发现它其实很简单：
