Research|一种深度学习辅助的水下三维触觉张拉整体传感器—大连海事大学徐敏义、北京大学谢广明和纳米能源所王中林院士合作进展

大连海事大学徐敏义教授团队，北京大学谢广明教授团队和中科院北京纳米能源所王中林院士团队展开合作提出一种深度学习辅助的水下三维触觉张拉整体（Underwater three dimension tactile tensegrity, U3DTT）传感器，该传感器可以实时测量和区分来自流场或与障碍物相互作用的扰动幅值、位置和方向，同时为水下航行器的运行提供碰撞保护。与水下二维触觉传感器相比，U3DTT展示出多自由度、超高灵敏度、快速响应时间、低成本和顺应性强等优点。这代表水下传感技术和应用方面的一个足够显著的进步。进一步，将U3DTT与AUV进行系统集成，在水池实验中U3DTT的实时三维位姿估计平均均方根误差为0.76，表明U3DTT能够将三维传感信息反馈给各种任务中的水下机器人，说明其在具有触觉反馈的机器人技术中的潜在应用价值。该成果以题为“Deep-Learning-Assisted Underwater 3D Tactile Tensegrity”发表Research上。

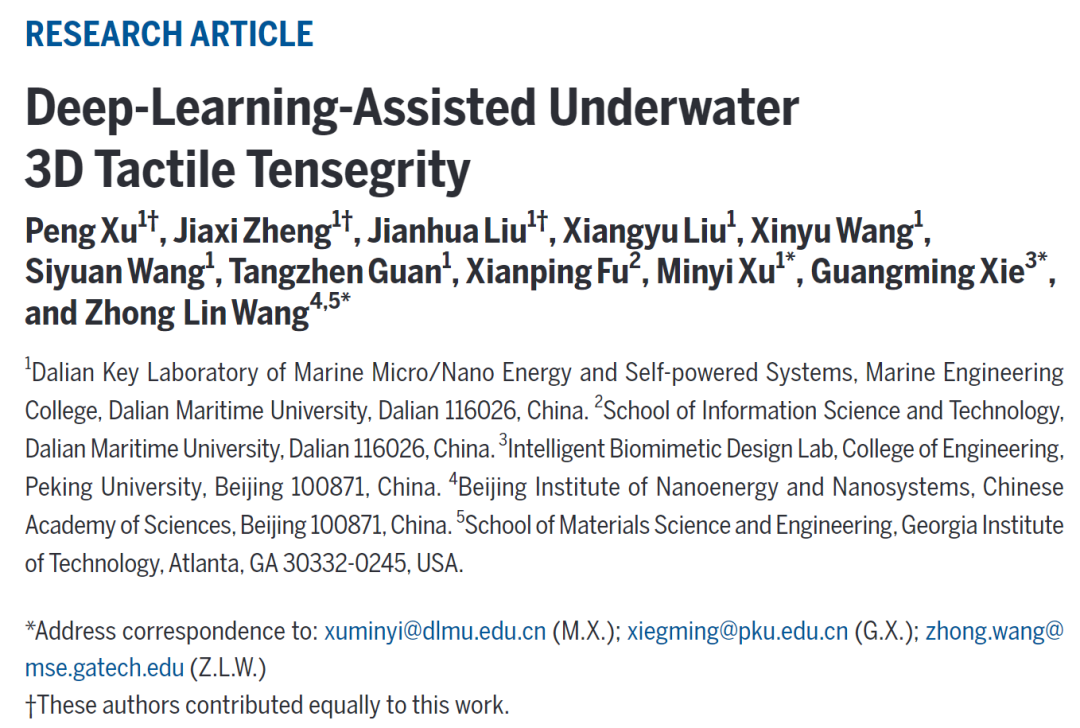

Citaytion:

Peng Xu, Jiaxi Zheng, Jianhua Liu, Xiangyu Liu, Xinyu Wang, Jiaxi Zheng, Siyuan Wang, Tianyu Chen, Hao Wang, Chuan Wang, Xianping Fu, Guangming Xie, Minyi Xu and Zhonglin Wang.

Deep-Learning-Assisted Underwater 3D Tactile Tensegrity. Research 2023;6:Article 0062.

https://doi.org/10.34133/research.0062

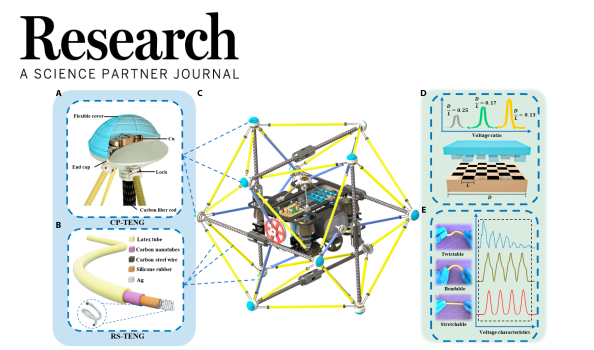

U3DTT结构的感知部分主要由安装在刚性碳纤维杆端点的可挤压掌心型摩擦纳米发电机（cap-shaped pressing triboelectric nanogenerator，CP-TENG），和用于连接两根杆的可张拉胡须状摩擦纳米发电机（rope-shaped stretchable triboelectric nanogenerator，RS-TENG）组成（如图 1所示）。

图1  基于摩擦纳米发电机（TENG）的张拉整体结构图

PP-TENG传感器可以在外加压力下将柔性盖变形转换为电信号。当传感器去除外加压力时，盖板在软材料的恢复力作用下恢复原状。RS-TENG的主体用乳胶管和铝合金夹子密封，在乳胶管和碳纳米管之间存在空气层，确保在水下环境中的拉伸力作用下RS-TENG能够产生摩擦电信号。图2和图3分别展示了PP-TENG和RS-TENG的力学性能。

图2  绳状可伸缩传感单元的工作机制和表征

图3  帽形传感单元的工作机制和表征

图4 展示了通过训练好的深度学习模型分析全周期输出信号，预测数据（蓝点）能够对实际数据（红线）进行很好的跟踪，对U3DTT的形变状态进行解算，进而评估水下航行器周围环境的信息。总体而言，这些能力展示基于U3DTT的水下触觉感知系统在自主探索未知水下环境中的巨大潜力。

图4  深度学习辅助的水下触觉感知系统

本文设计了基于摩擦纳米发电和基于深度学习的数据分析的水下三维触觉张拉整体传感器，以探索未知环境，为水下航行器与其周围环境之间的相互作用提供一种技术方法，特别是当光学或声学反射问题发生在狭窄空间时。与其他二维触觉设备相比，DL辅助U3DTT提供多种先进的特性，包括多自由度、高灵敏度、低成本、快速响应时间和一致性。在未来的研究中，将着重于将基于摩擦纳米发电的水下仿生触觉感知作为水声以及视觉感知的重要补充。解决目前限制水下领域信息感知的各种问题，并通过水下智能设备为水下环境评估提供各种关键信息。

徐敏义，大连海事大学教授、博士生导师，研究方向为摩擦纳米发电机、水下能量捕获与信息感知。在Nature Communications， Research，Advanced Energy Materirals、Nano Energy等期刊发表SCI检索论文100余篇，出版专著1本，授权发明专利30余项，研究成果被国家自然科学基金成果快讯、中国科学报等报道。担任中国科协第十次全国代表大会代表、中国仿真学会机器人系统仿真专业委员会副主任委员、水下无人系统学报青年编委等职务。

谢广明，北京大学工学院教授，研究方向为智能仿生机器人、机器人创新设计与应用、仿生集群协作、复杂系统动力学与控制等。主持包括重点项目在内的多项国家自然科学基金项目。获得国家自然科学奖二等奖、教育部自然科学奖一等奖等多项奖励。先后担任中国自动化学会机器人竞赛工作委员会副主任，中国系统仿真学会智能物联系统建模与仿真专业委员会委员、中国生产力促进协会服务机器人专业委员会委员等。是期刊《Mathematical Problems In Engineering》主编，包括《Scientific Reports》等多个期刊编委。

王中林 国际著名纳米科学家、材料学家、能源技术专家，中国科学院外籍院士、美国国家发明家科学院院士、欧洲科学院院士、加拿大工程院院士、韩国科学技术院院士、美国佐治亚理工学院终身校董事讲席教授，中国科学院北京纳米能源与系统研究所创始所长、现任所长，中国科学院大学讲席讲授、纳米科学与工程学院院长、《Research》顾问编委。
