UpSetPlot-让Python轻松绘制upset图

很多我们课程的学员或者书籍打卡圈子里的同学，都在问我有没有Upset图(UpSet Plot)的绘制方法？。确实，无论是书籍还是对应的可视化课程，Upset图都被我忘记了···，感觉补上。

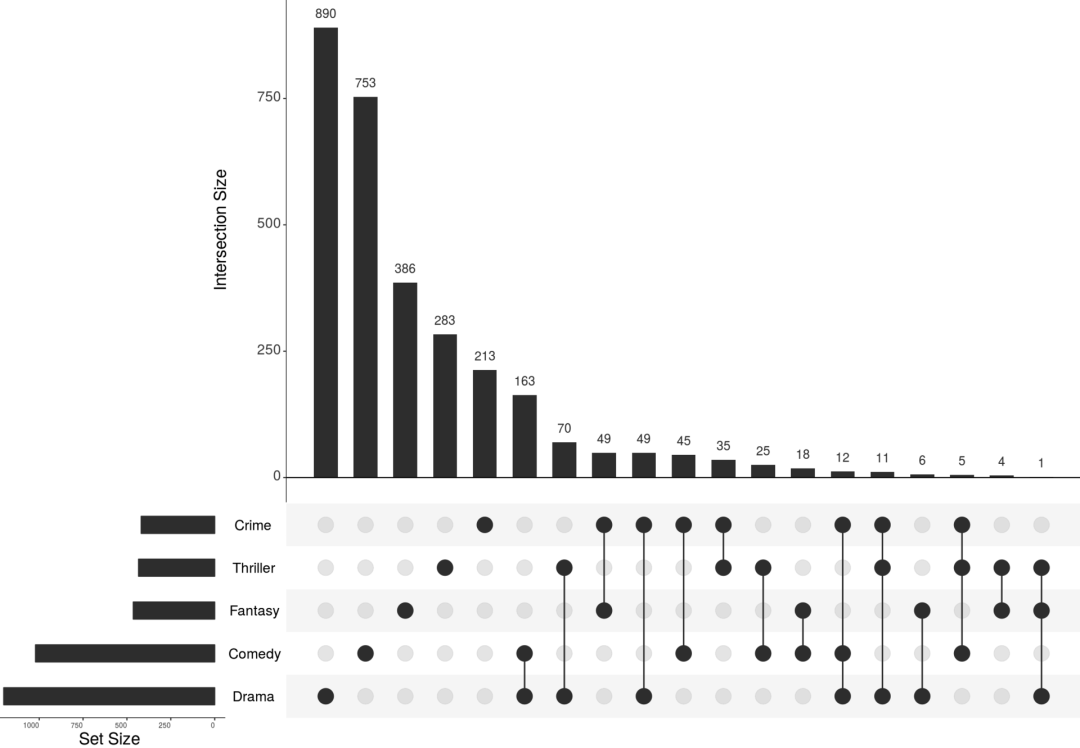

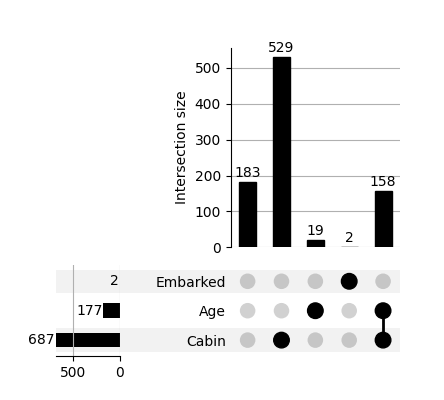

首先，我们需要知道什么是Upset图？UPSet图形是一种可视化工具，用于展示多个集合之间的共享和差异。它可以帮助我们理解集合之间的交集、并集和差集关系。

UPSet图形通常由两部分组成：矩阵和线性图。

「矩阵」：矩阵部分是一个二维表格，其中每一行代表一个集合，每一列代表一个元素或特征。表格中的每个单元格表示该元素是否属于对应集合。常用的表示方法是使用1和0来表示属于和不属于。
「线性图」：线性图部分展示了各个集合之间的共享和差异情况。每个集合在图中用一个条形表示，条形的长度表示该集合中元素的数量。条形之间通过连线表示集合之间的共享元素，而没有连线的部分表示集合之间的差异。

理解和解读UPSet图需要注意以下几个方面：

数据集合的数量和交集关系：UPSet图的主要目的是展示多个数据集合之间的共同元素和交集关系。首先，观察UPSet图中的集合数量和它们之间的交集情况。可以通过X轴上的面积大小来判断集合的大小，以及通过连接线的数量和位置来了解它们之间的交集关系。
交集元素的数量：UPSet图中的每个子集区域代表一个数据集合，而连接线表示这些数据集合之间的交集元素。观察连接线的数量和位置可以了解交集的情况。例如，如果有多个连接线汇集在一起，表示这些数据集合具有较大的交集。
元素数量的比例：除了交集元素的数量，还可以通过区域的面积来了解数据集合的元素数量。UPSet图中，区域的面积越大，表示对应的数据集合包含的元素越多。
集合的排序和顺序：UPSet图中的集合可以按照特定的顺序排列，你可以根据需要调整集合的顺序，以更好地展示交集关系。观察集合的排序和顺序，可以帮助你更好地理解数据集合之间的关系。
图例和标签：UPSet图通常包括图例和标签，帮助解读图形。图例展示了每个数据集合的标识符及其对应的颜色，而标签显示了各个数据集合的具体名称。参考图例和标签，可以更准确地理解UPSet图中的各个部分。
附加信息：除了上述基本要素，UPSet图还可以包含其他附加信息，例如悬停提示和点击事件等。通过与图形的交互，可以进一步了解每个数据集合的详细信息。

UPSet图形可以提供以下信息：

共享元素：通过连线可以清晰地看到哪些元素同时存在于多个集合中。
集合大小：线性图中的条形长度反映了每个集合中元素的数量，从而可以对比集合的大小。
集合之间的差异：通过线性图中没有连线的部分可以看出哪些元素只存在于单个集合中，从而展示集合之间的差异。

UPSet图形在生物信息学、数据分析和数据挖掘等领域得到广泛应用。它可以帮助我们发现和分析多个数据集之间的交集和差异，从而揭示数据中的模式和关联关系。

那么，我们该如何绘制UPSet图形呢？

在Python中，可以使用UpSetPlot库来创建UPSet图形。该库提供了灵活的函数和方法，可以根据需求自定义UPSet图形的样式和布局。

UpSetPlot库安装

pip install upsetplot

UpSetPlot库样例

UpSetPlot库官网提供了多个绘制案例，小编这里就简单的给大家列举一下：

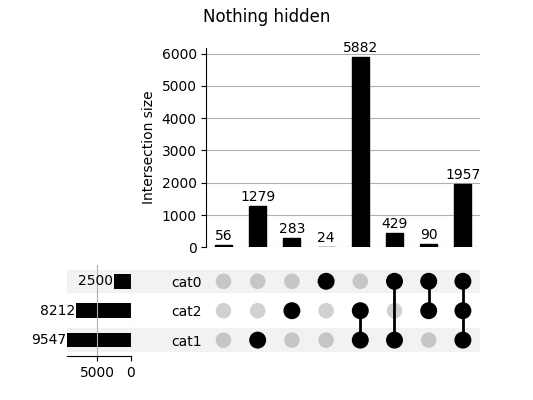

from matplotlib import pyplot as plt
from upsetplot import generate_counts, plot

example = generate_counts()

plot(example, show_counts=True)
plt.suptitle('Nothing hidden')
plt.show()

from matplotlib import pyplot as plt
from upsetplot import generate_counts, plot

example = generate_counts()

plot(example, facecolor="darkblue")
plt.suptitle('facecolor="darkblue"')
plt.show()

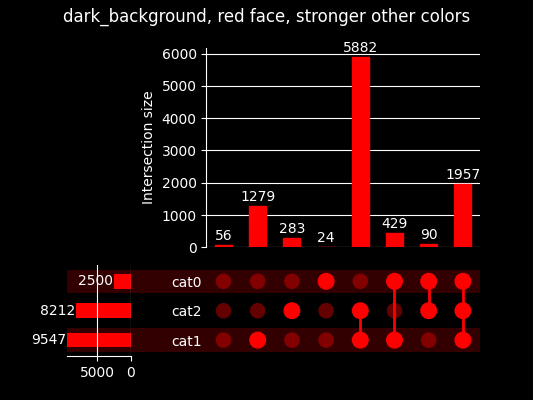

with plt.style.context('dark_background'):
    plot(example, show_counts=True, facecolor="red", other_dots_color=.4,
         shading_color=.2)
    plt.suptitle('dark_background, red face, stronger other colors')
    plt.show()

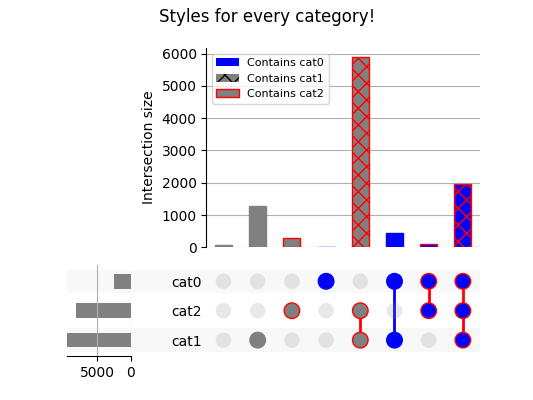

upset = UpSet(example, facecolor="gray")
upset.style_subsets(present="cat0", label="Contains cat0", facecolor="blue")
upset.style_subsets(present="cat1", label="Contains cat1", hatch="xx")
upset.style_subsets(present="cat2", label="Contains cat2", edgecolor="red")

# reduce legend size:
params = {'legend.fontsize': 8}
with plt.rc_context(params):
    upset.plot()
plt.suptitle("Styles for every category!")
plt.show()

更多关于UpSetPlot包的语法和案例，感兴趣的同学可参考：UpSetPlot官网^[1]
