告别丑陋的“不匹配字体”！这个GitHub项目教你用Inkscape+LaTeX制作完美的论文配图！

你是否为自己的科研论文或毕业设计文档中的图表感到苦恼？

辛苦画出的示意图，在导入 LaTeX 文档后，上面的标注字体却与正文格格不入。当读者，尤其是审稿人，看到这种细节上的不一致时，他们会怎么想？

正如 GitHub 上的 BellaFigura 项目作者所说：“图表和表格是 99% 的人阅读你论文的唯一内容。” 如果你连这些重要的元素都不愿费心打磨，那么你工作中更关键的细节又如何能让人信服？

别担心，现在有一个优雅的解决方案：BellaFigura，一个教你如何将  Inkscape 与 LaTeX 完美结合，制作出无缝融入文档的专业级配图的工作流程。

痛点：为什么你的图表字体总是不对？

在传统的流程中，我们通常将图表保存为 PNG 或 PDF 等格式，然后通过 \includegraphics 命令直接导入 LaTeX。这样做的问题是：图表上的所有文字、公式、符号都是图片的一部分，它们无法继承 LaTeX 文档的字体、大小或宏定义。

结果就是：正文是 Times New Roman/宋体，图里却是默认的 Sans-serif；正文中的  符号是标准样式，图里的  却像一个硬贴上去的标签。

解决方案：“BellaFigura”的工作流精髓

BellaFigura 的核心思想是： 将图形内容与文本内容分离。

它利用了开源矢量图形编辑工具 Inkscape 的一个强大功能：导出 PDF + LaTeX 格式。

1. 为什么选择 Inkscape 而非 Tikz？

• Inkscape (图形化界面): 易于上手，跨平台（Linux, Windows, macOS），在绝大多数情况下，使用图形界面来设计视觉内容比纯代码更快、更直观。
• Tikz (代码绘图): 学习曲线陡峭，虽然功能强大，但绘制的图形可能看起来过于“僵硬”和程式化。

2. “魔法文件”：PDF + PDF_TeX

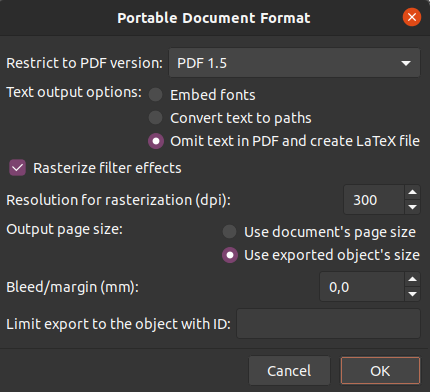

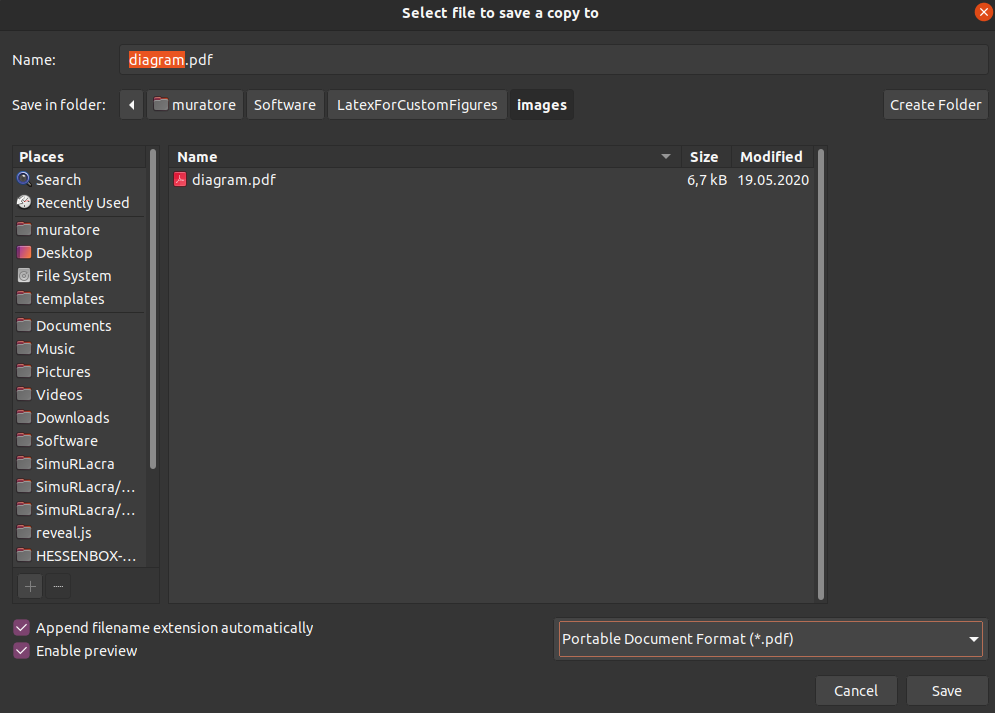

当你在 Inkscape 中完成图形设计后，选择“另存为副本”，格式选择 PDF，并在弹出的选项中勾选“ Omit text in PDF and create LaTeX file”（忽略 PDF 中的文本并创建 LaTeX 文件）。

Inkscape 会生成两个文件：

1. 一个不包含文本的 .pdf 文件（纯图形内容）。
2. 一个包含所有文本、公式、符号位置信息的 .pdf_tex 文件（纯 LaTeX 命令）。

3. LaTeX 文档中的优雅引用

在你的 .tex 文档中，你不再使用  \includegraphics，而是使用 \input 命令来导入这个 .pdf_tex 文件：

\begin{figure}[h!]
\centering
% 控制图形宽度，使其基于文档的栏宽进行缩放
\def\svgwidth{0.5\columnwidth}
% 关键一步：导入 .pdf_tex 文件
\input{images/NAME.pdf_tex}
\caption{你的完美配图。}
\label{fig_LABEL}
\end{figure}

效果立现：

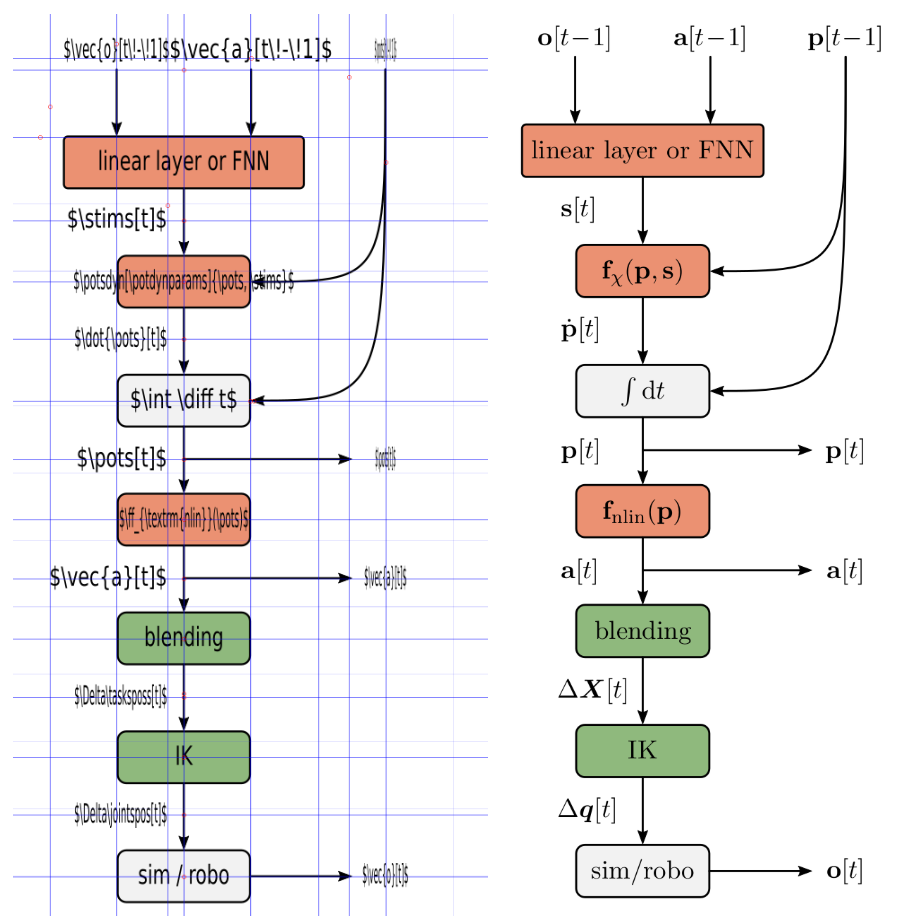

• LaTeX 编译器会读取 .pdf_tex 中的文本信息，并使用文档自身的字体、字号和颜色进行渲染。

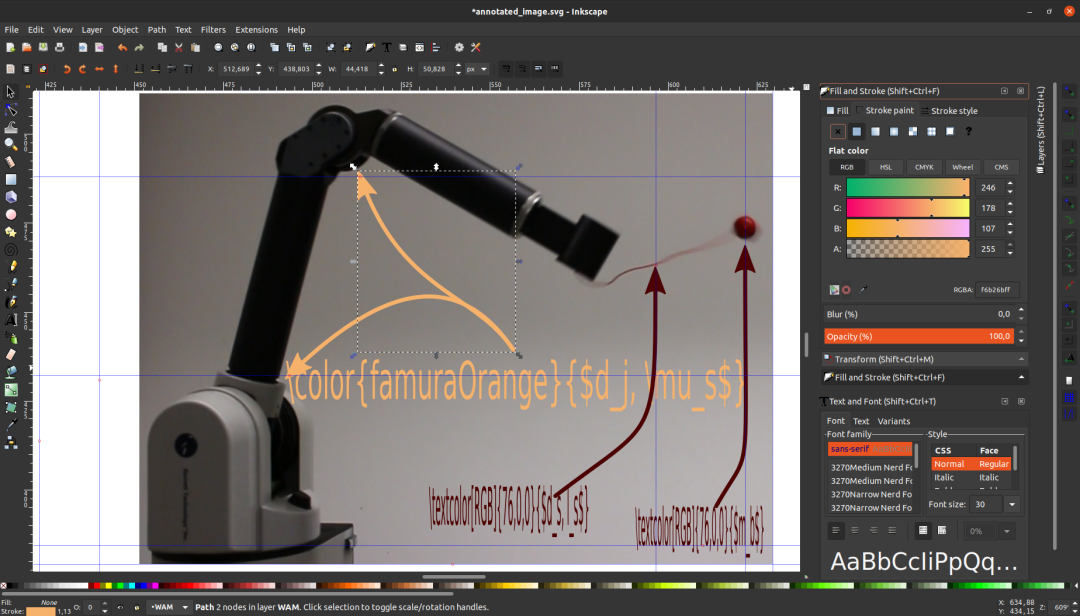

• 你在 Inkscape 中输入的 LaTeX 命令（如  \vec{x}、自定义宏定义 \stims 等）会被完美识别和编译。

这使得图表中的每一个字符都与你的正文保持了绝对一致，真正实现了配图的优雅面貌。

额外技能：如何处理 Matplotlib/Pyplot 生成的图表？

对于由 Python 等编程语言生成的图表，作者建议使用其自带的 .pgf 格式导出功能（如 Matplotlib）。

.pgf 文件同样是一种基于 LaTeX 命令的格式，能够将图表文字的渲染交给 LaTeX 处理，确保字体一致性。不过，作者也提醒：使用 .pgf 文件时， 缩放是个麻烦事。最佳实践是在绘图脚本中，就直接设置好符合论文要求的图表尺寸，避免二次缩放的麻烦。

无论是手绘示意图还是数据可视化图表，BellaFigura 工作流为 LaTeX 用户提供了一个强大、相对简单且极具专业性的解决方案。如果你厌倦了为图表字体而烦恼，不妨立刻前往 GitHub 仓库学习这一“优雅变身”的技巧，让你的研究成果在细节上也能闪闪发光！

地址：https://github.com/famura/BellaFigura
