你是一个程序员， 老板要你做个游戏平台，支撑十多亿游戏用户数据的写入和存储。
游戏用户包含多种字段，比如id, 装备、是否参与过节日活动等，功能不断迭代，需要支持扩展各种属性字段以及多维度查询。比如没参加过情人节活动的剑士有哪些？
那么问题就来了，你会选择使用什么，存储这么大量的游戏数据？
聊到存储，很容易想到可以使用MySQL数据库，将id、装备，活动等做成一个像excel的数据表。

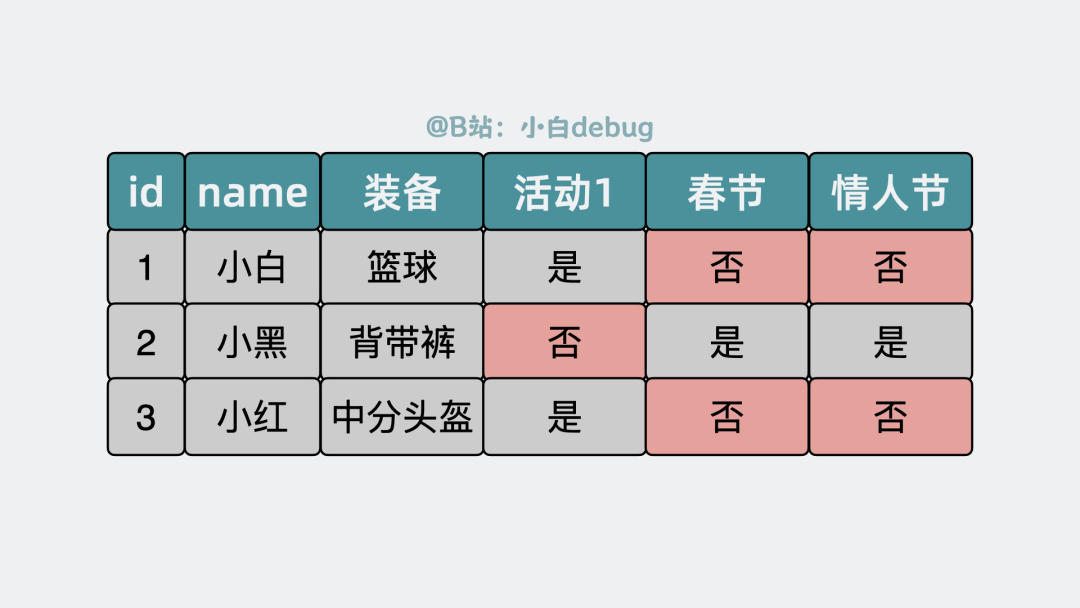

为了支持多维度查询，我们需要为每个可能的属性都预留字段，甚至加上索引。比如预留春节、情人节活动等各种字段，但大多数角色并不会全部活动都参与，所以很多预留的字段都用不上，浪费空间。

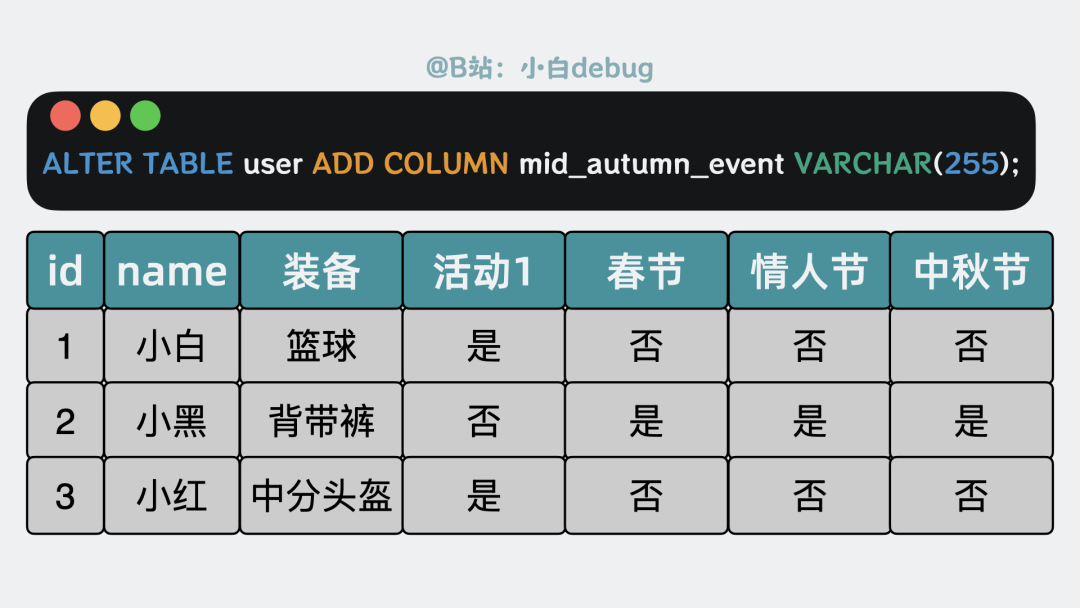

很多预留的字段都用不上 而且游戏迭代频繁，每次增加活动时，都需要修改表结构，很麻烦。
每次增加活动都需要修改表结构 那么问题就来了，有没有一种既灵活又高效的存储方案？
有！没有什么是加一层中间层不能解决的，如果有，那就再加一层。
这次我们要加的中间层，是 MongoDB。

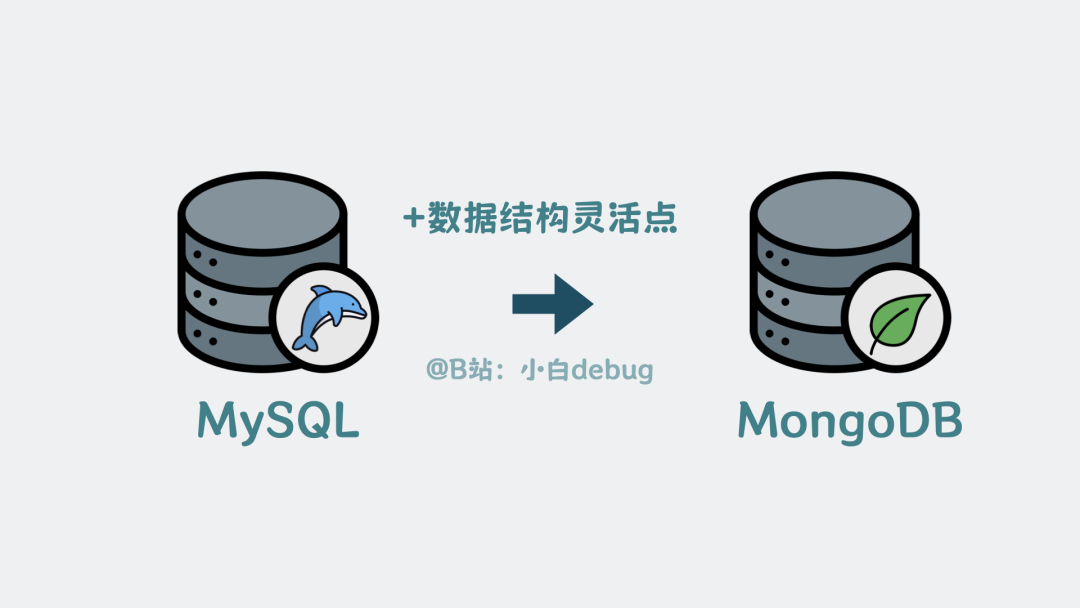

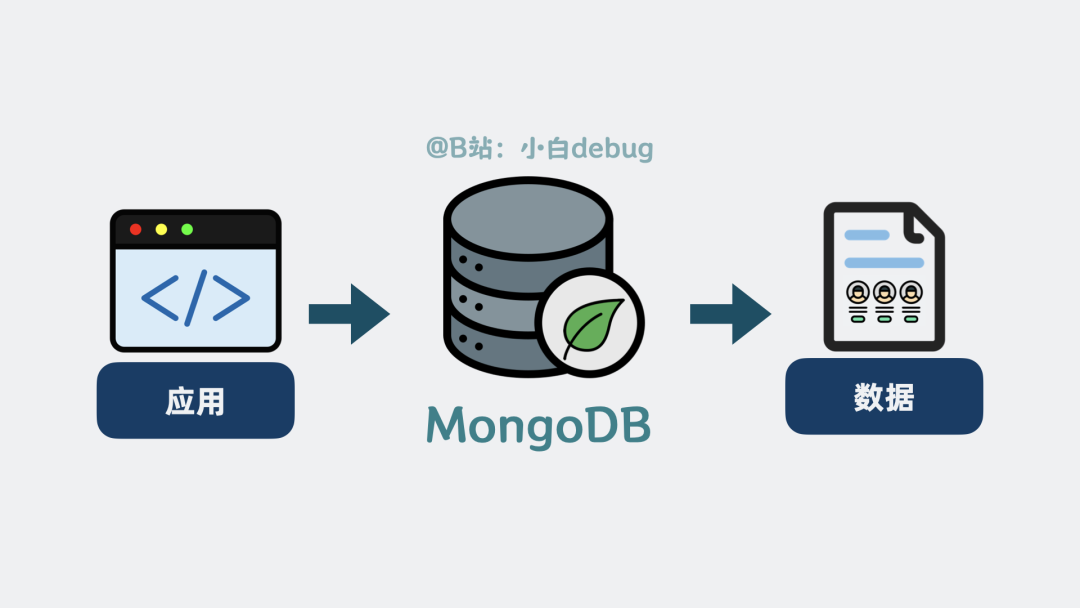

MongoDB是什么 MongoDB是什么？ 先说结论，MongoDB可以简单理解为，就是个"数据结构灵活点的Mysql"。

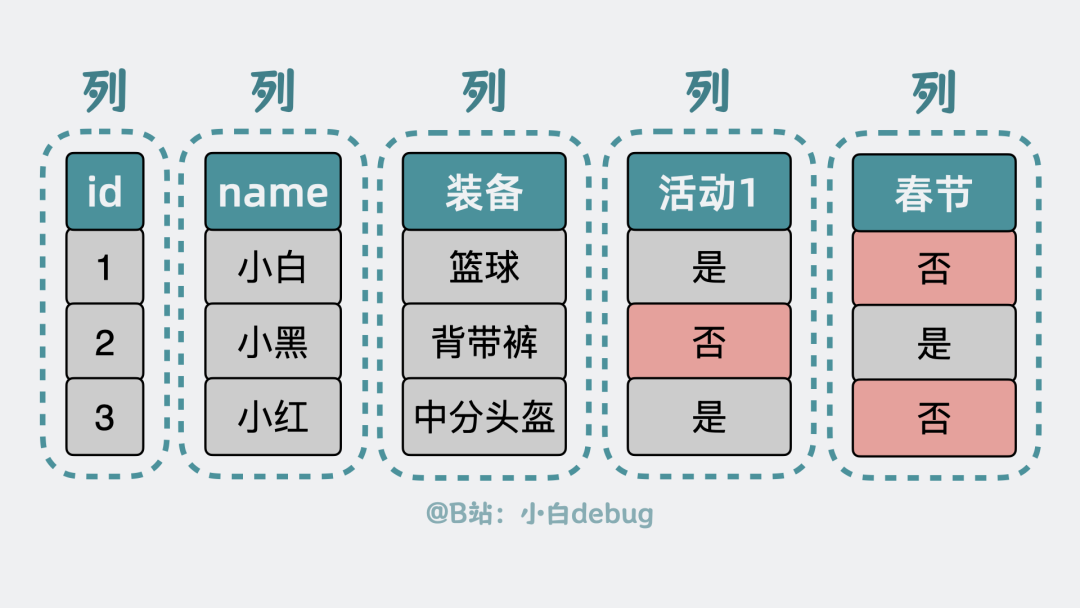

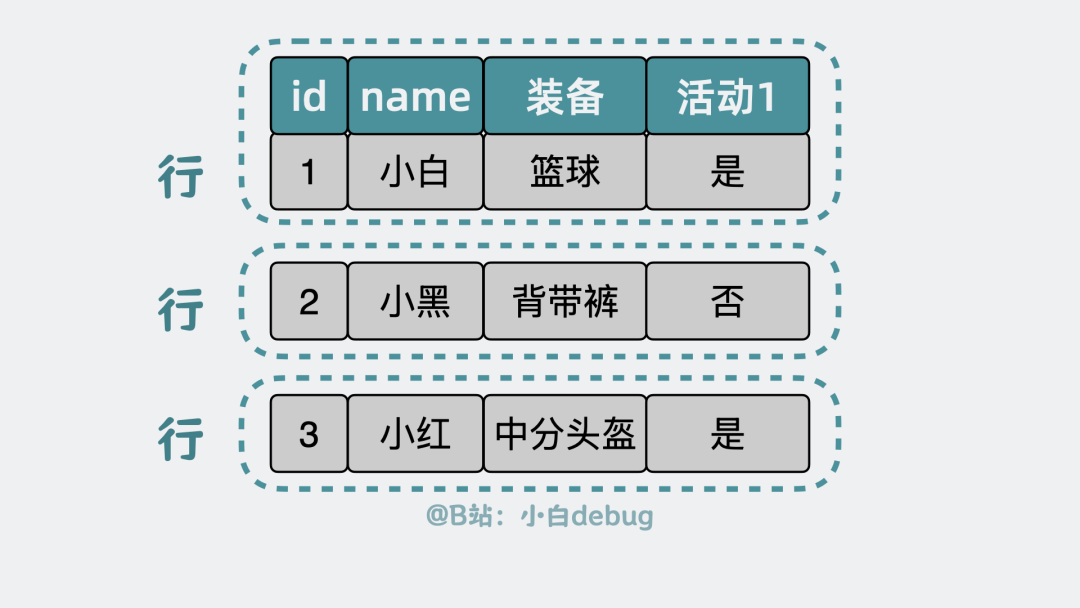

mongodb是数据结构灵活点的Mysql Mysql的表是由多个行组成，每个行又由多个列组成。
表由行组成 由于"列"这一概念的存在，导致了前面提到的表扩展和字段预留空间浪费的问题。

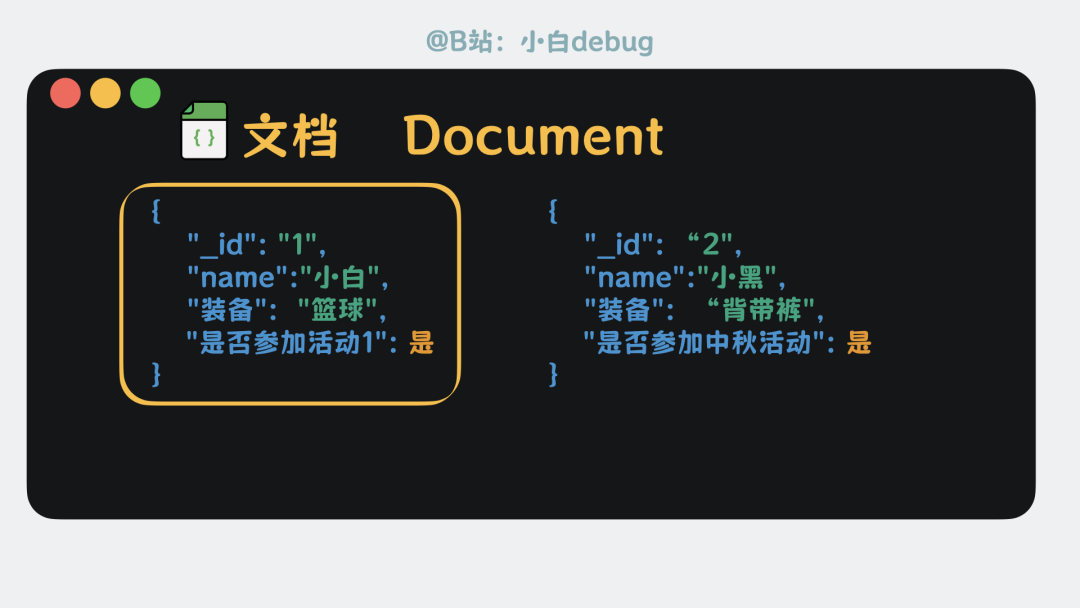

列的概念存在导致了问题 那我们索性抛弃列这个概念，将原来的多个列，聚合到一个长得像json的数据结构里，对于没用到的字段，不用预留，干脆就没有，我们管它叫文档, document，就像这样：

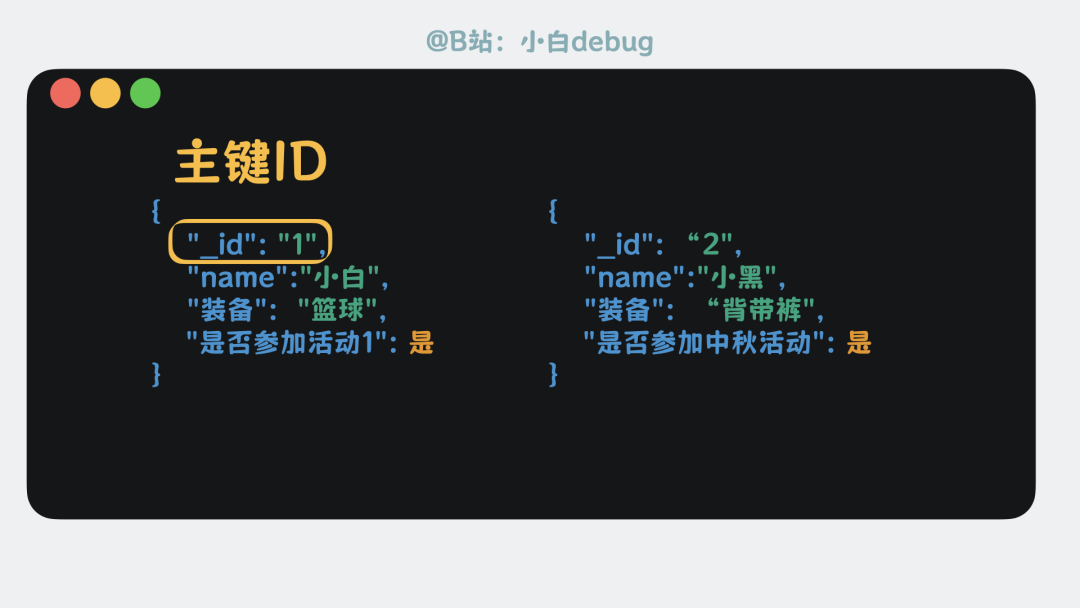

文档document 每个文档都有一个_id字段，也叫主键ID, 跟mysql表的主键ID是一个意思，用来唯一定位数据。

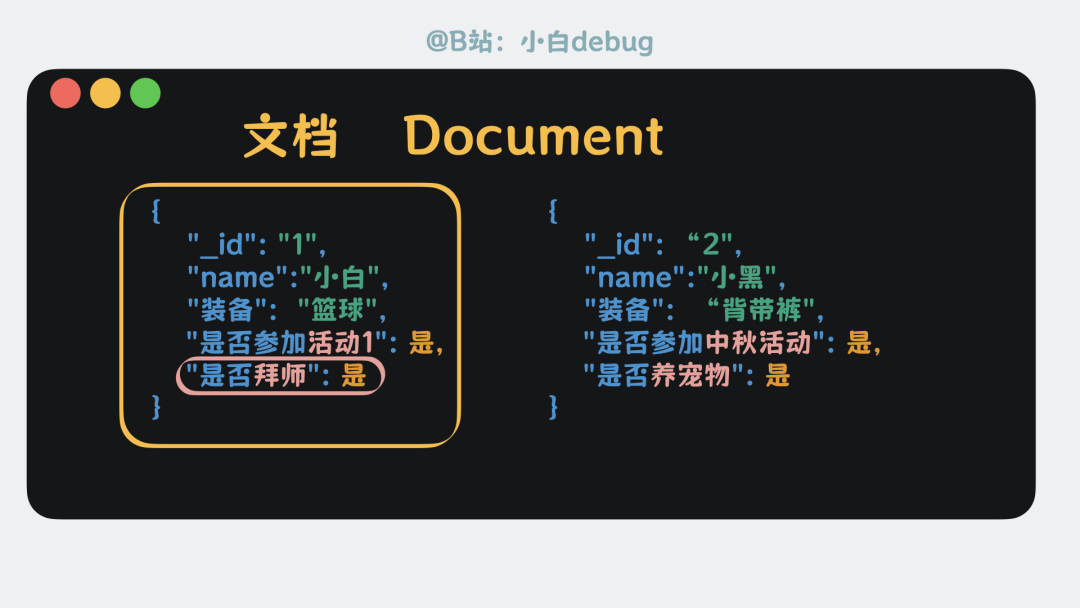

主键ID 文档内部想加什么字段就加什么字段，文档和文档之间的字段不需要完全一致，比如A文档有是否拜师字段，B文档没有。
文档和文档之间的字段不需要完全一致 这样就完全不需要像 MySQL 那样提前定义表结构。
之前MySQL数据表里的一行数据，现在就成了一个文档。

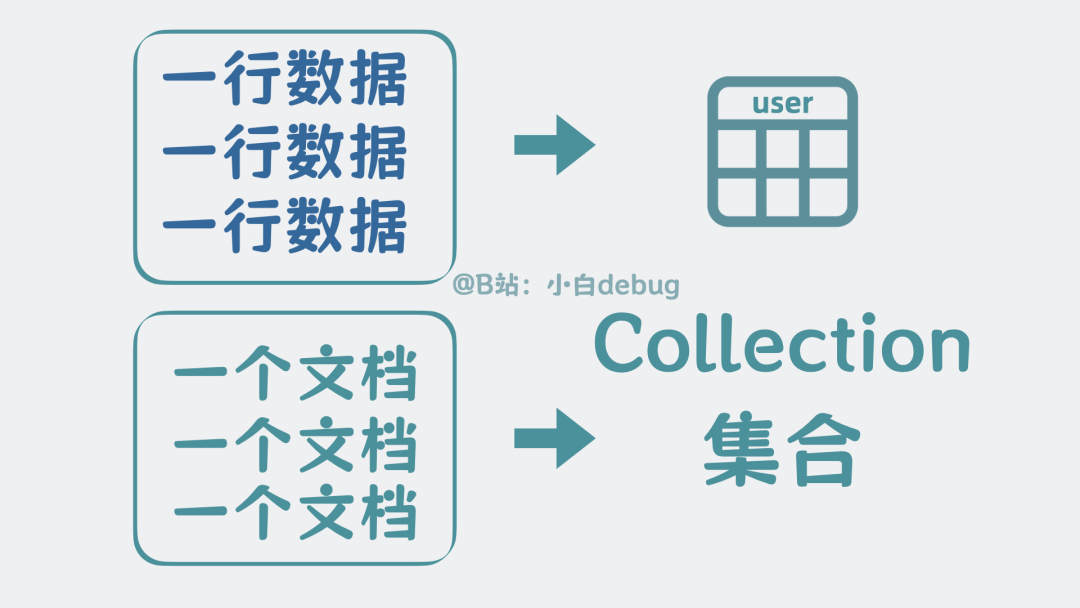

既然MySQL的多行数据可以组合到一起，构成一张数据表，那多个文档也可以组合到一起，构成一个集合，又叫collection。
collection 文档和集合都是MongoDB里的核心概念。
如果说mysql是一个，用于读写数据表行列的服务进程，那MongoDB本质上就是个，用于读写集合文档的服务进程。
我们通常会使用SQL语句，读写MySQL的数据，MongoDB也有自己的查询语法，而且看起来跟SQL差异比较大，

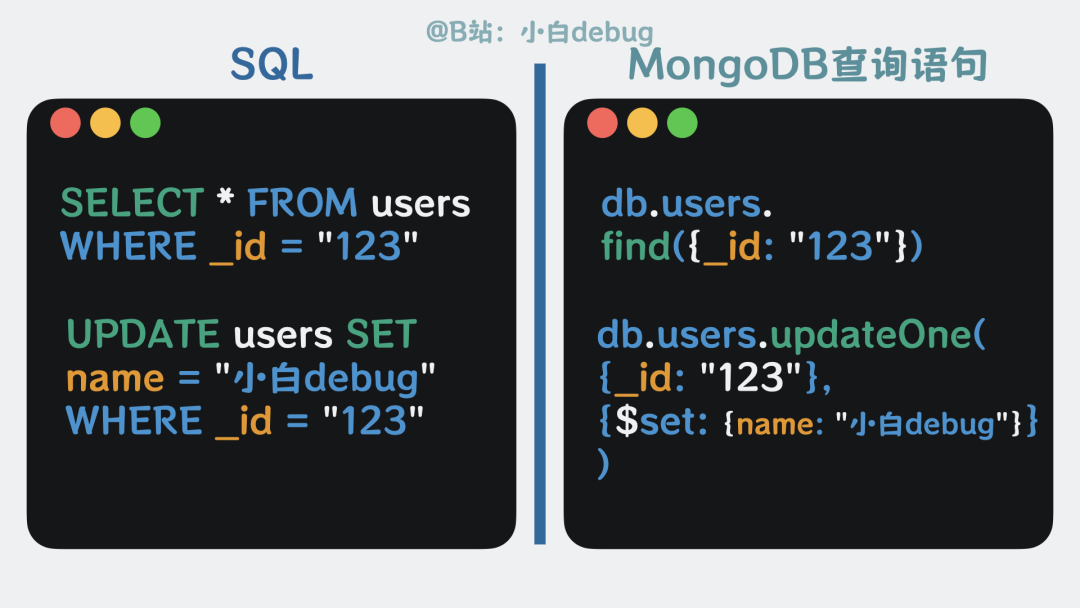

比如MongoDB的find语句类似于mysql的select语句。updateOne就类似于mysql的update语句。
对应关系就像下面这样：
查询语句 接下来，我们假装不了解MongoDB，来看下它是怎么实现的。
看之前，你点赞了吗？关注了吗？谢谢！

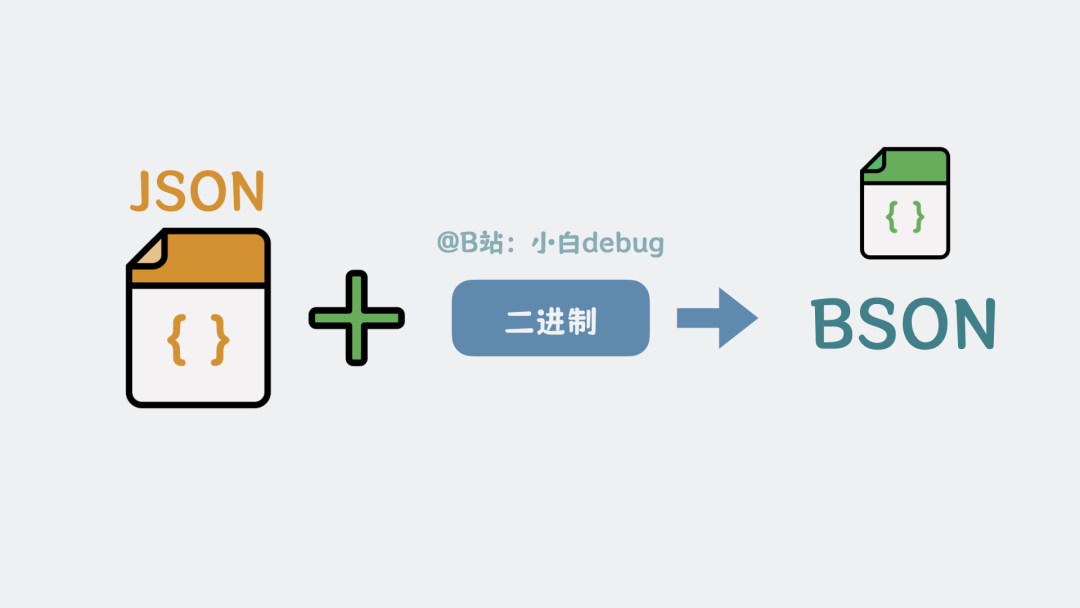

BSON 编码 前面提到，文档长得像JSON，但JSON只支持数字，字符串这类基础类型，想要表达二进制这类常用存储类型，还要做一层Base64编码，不够高效，既然MongoDB的定位是存储，那当然要支持二进制的高效读写。所以，我们在JSON的基础上做下扩展，让它直接支持二进制等数据类型，也就成了二进制JSON，Binary JSON，简称BSON。
BSON 数据页 有了BSON文档，下一步就是考虑将它们持久化到磁盘中。

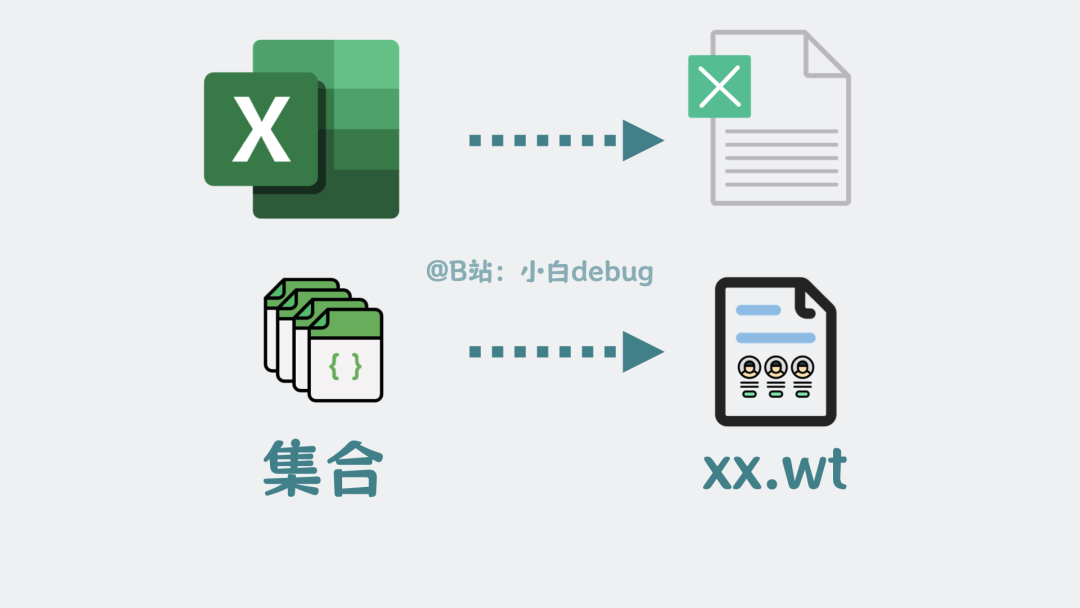

就像excel数据表在磁盘上是个.xls 文件，我们也可以将一个个BSON文档组成的集合，写到磁盘里.wt为后缀名的文件上。
wt后缀文件 集合越大，磁盘上的文件也就越大。

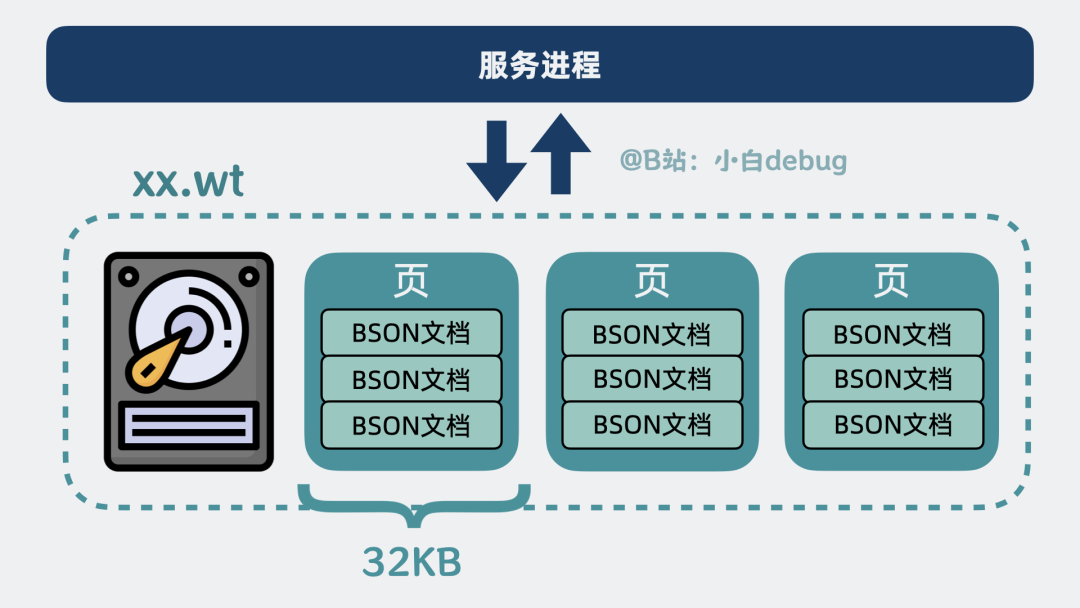

直接读写一个大文件里的全部数据会很慢，所以将数据拆成一个个数据页，每个页大小 32KB。
每个页大小 32KB 现在如果我们需要通过服务进程，读写某些个BSON文档数据，就只需要读写磁盘里的某几个数据页就好，不需要加载整个wt文件，大大减少了 IO 开销。
变种 B+ 树索引 集合里的多个文档，已经分散到多个32KB的数据页里，多个数据页又组成了.wt文件。
那问题就来了，如果我们已知某个文档主键_id，怎么快速找到包含这个文档的数据页呢？
好办，可以为每个数据页加入页号。

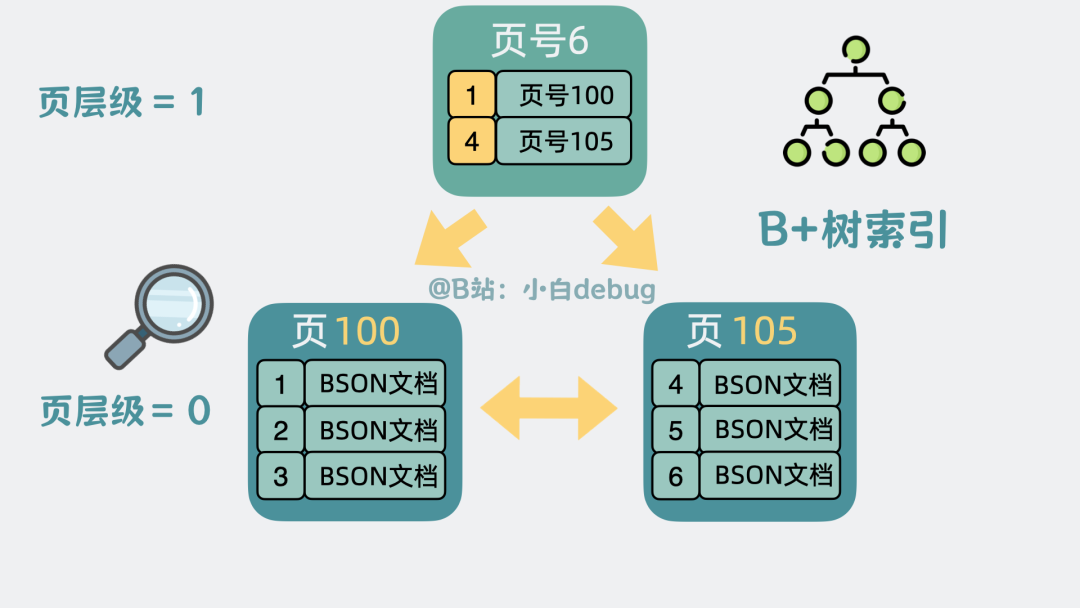

由于每个文档本身就自带一个_id主键，我们可以按主键大小排序，将每个数据页里最小的主键序号和所在页的页号提出来，放入到一个新生成的数据页中，并且给数据页加入层级的概念。
这样我们就可以通过上层的数据页快速缩小查找范围，最终定位到要查的数据页。通过这个方式，加速查找数据页的过程。
现在页跟页之间看起来就像是一棵倒过来的树，这棵可以加速查找数据页的树，就是我们常说的B+树索引。

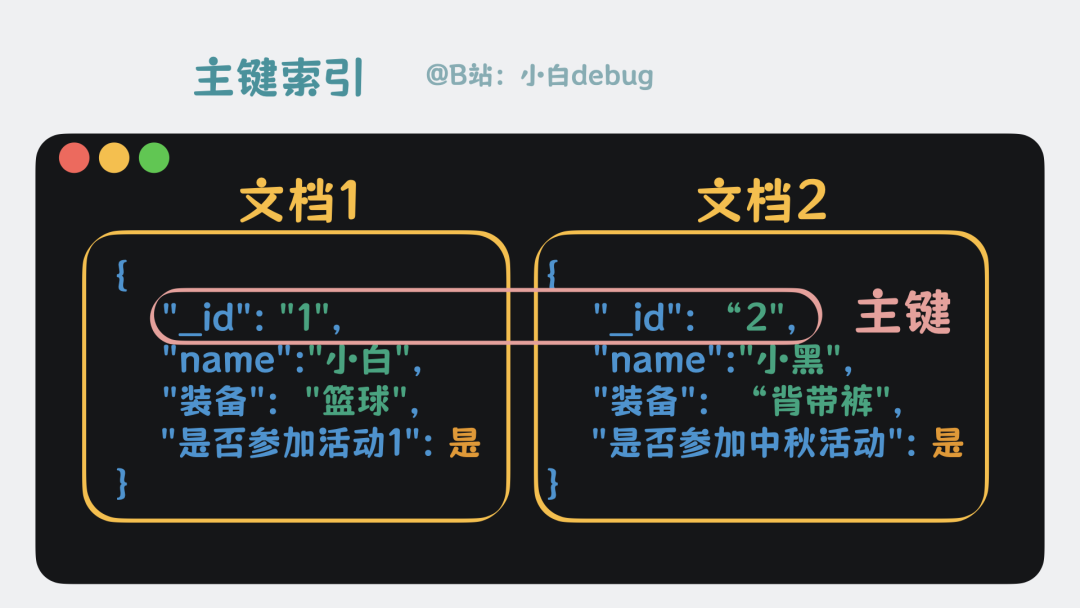

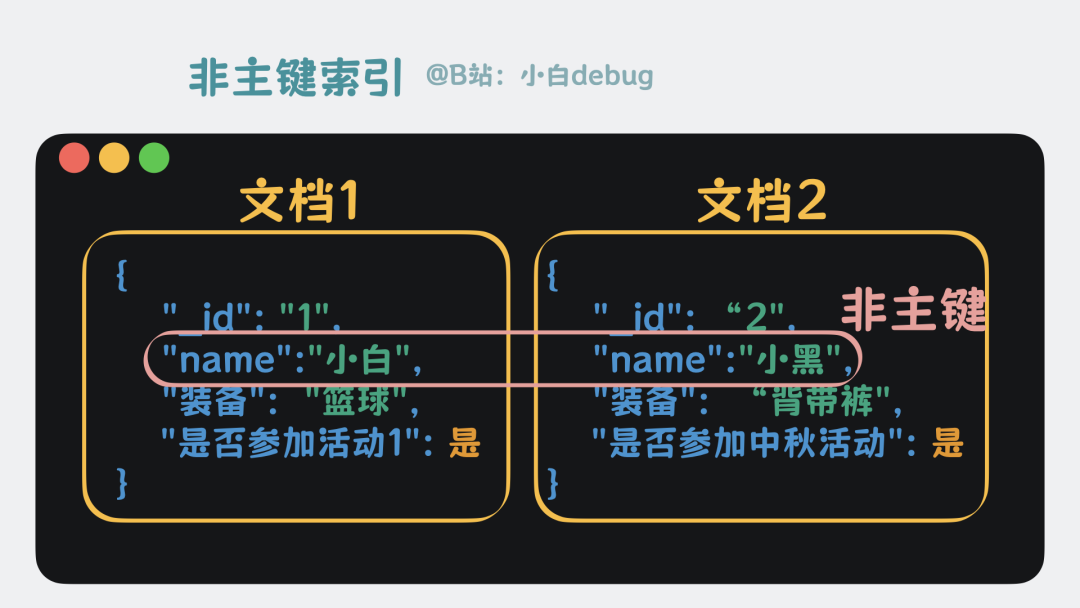

B+树索引 上面提到的是针对主键的索引，叫主键索引。 主键索引 按同样的思路，也可以为其他文档字段去建立索引，比如用户名字段，这样我们就能快速查找到名字为 xx 的用户有哪些，这就是所谓的辅助索引。
辅助索引 这一点跟mysql的B+树几乎一模一样，但不同的是，mysql更新B+树的数据页时，为了防止并发写冲突，从根到叶子节点的搜索中会加入短暂内存锁，并对目标叶的行记录加锁；而MongoDB写数据时，几乎不对数据页加锁，直接复制个新的数据页，出来写，也就是所谓的写时复制, Copy On Write，这样原来的数据页还能对外提供读操作，写操作则在新的数据页上进行，两者互不影响。
后面再找机会将复制出来的页合并到原有的B+树结构中，这样并发读写性能更好。

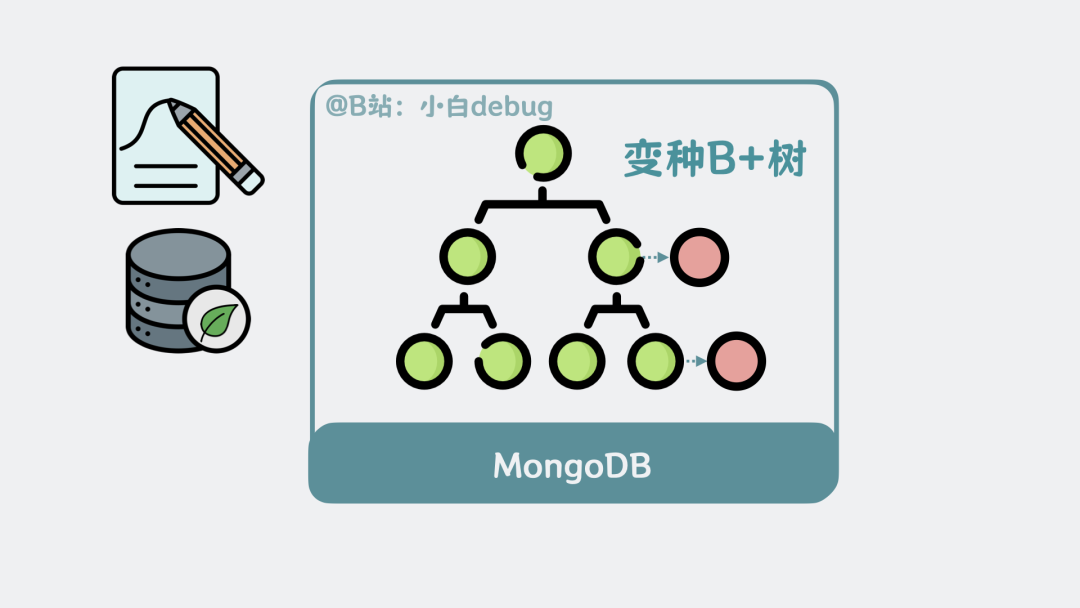

从效果上来看，就像是在原来的B+树基础上，挂了多个复制页，本质上是变种B+树。
变种B+树 注意，网上有很多说mongodb底层用的是，非叶子节点包含完整文档数据的b树，别听他们的，以我为准。
加入缓存 有了索引，查询数据是变高效了，但数据本质上，还是在磁盘里，每次查询都要读磁盘，略慢了些。

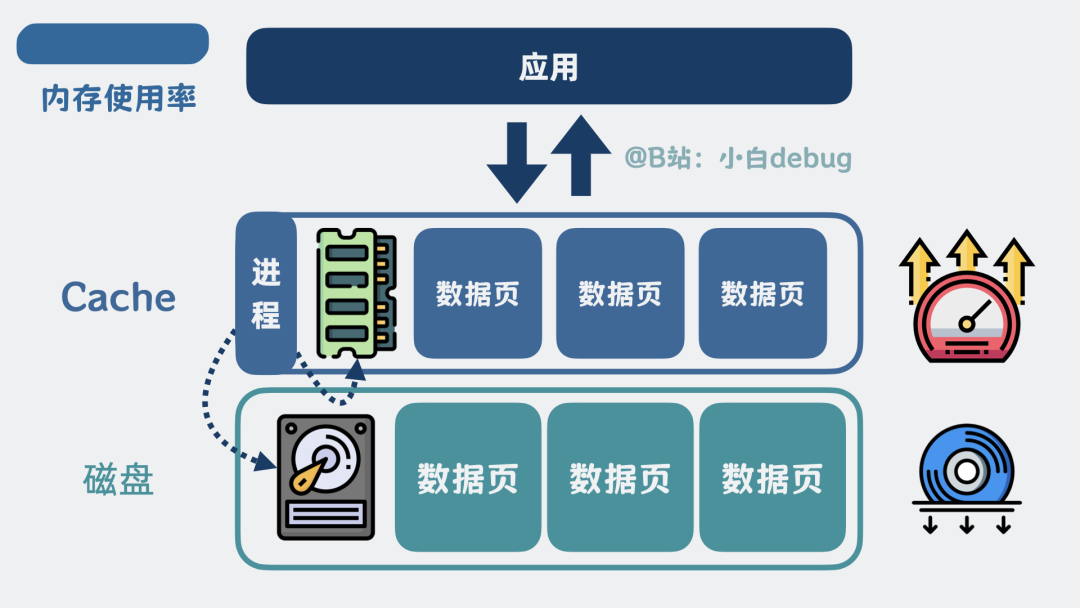

怎么办呢？我们可以在服务进程里加个缓存，也叫Cache，把经常访问的磁盘热点数据页放到cache里，查询优先查cache，查不到再去查磁盘，这样磁盘IO变少，查询就快多了。

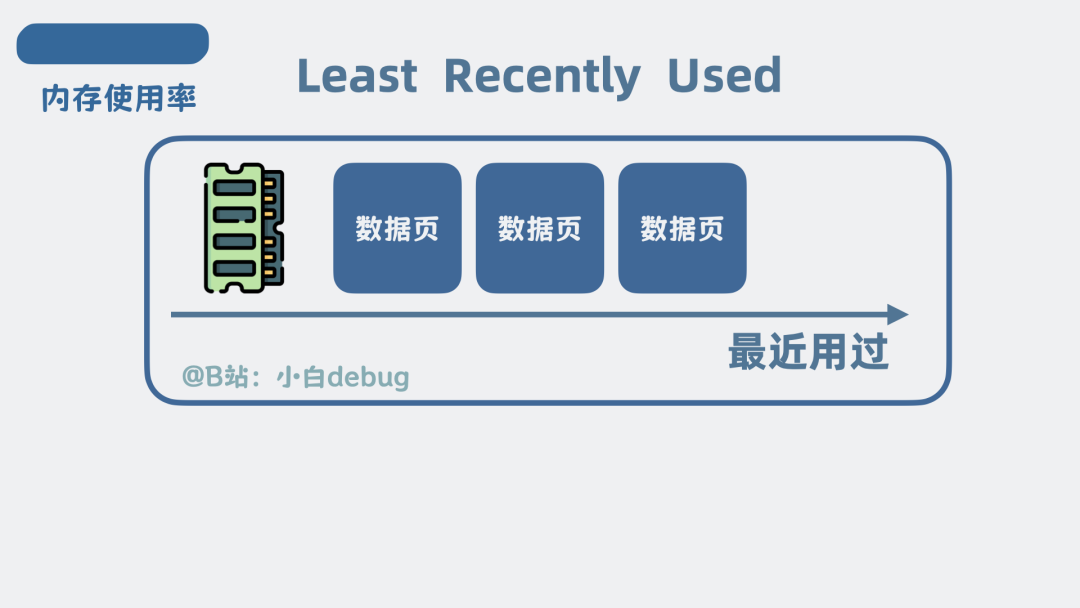

加个缓存 怕数据量太大内存扛不住，还可以根据一些策略删除掉一些内存。比如可以将最近最少使用的内存删掉，也就是， Least Recently Used, LRU,这样不仅解决了内存过大的问题，还让 缓存里的数据全是热点数据。真是一箭双雕。
LRU 写前日志 Journal 上面提到的Cache里的数据页，本质上都是内存。
如果服务崩了，内存里的数据页还没来得及写入磁盘，那数据不就丢了吗？有解法吗？

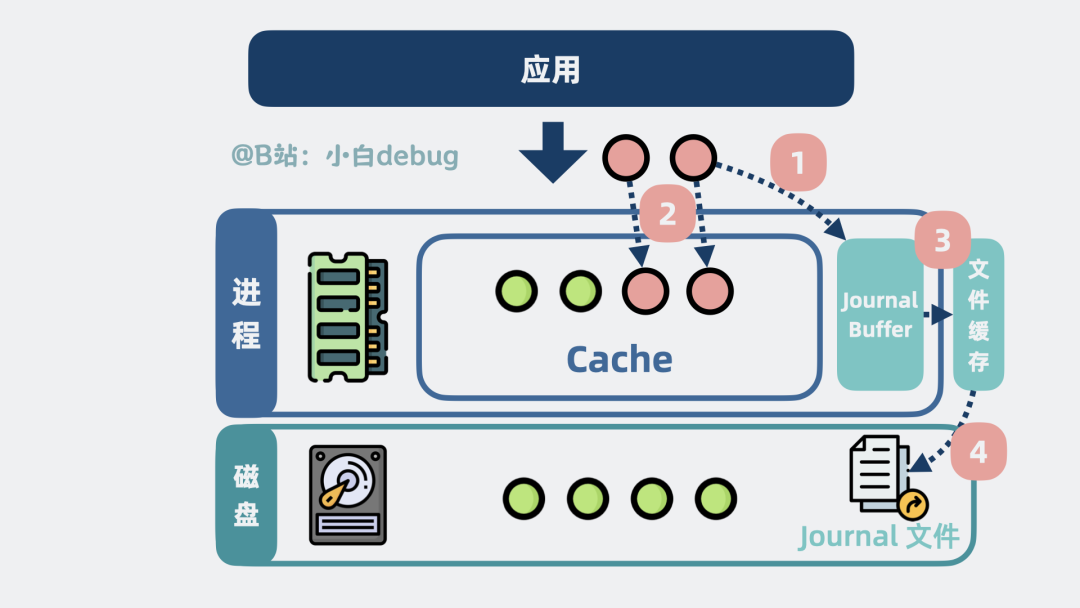

有！对所有写操作，都先将变更行为，记录到一个叫Journal Buffer的缓冲区里，然后再更新到数据页中，Journal Buffer的数据会定时刷到磁盘的Journal文件中。
Journal是什么 如果服务进程崩溃了，那进程重启后，就能通过Journal文件找到历史操作记录，重做数据，尽可能保证数据不丢失。
这时候问题就来了，我有这功夫更新 Journal 文件，直接将 cache的数据写入到磁盘不香吗？

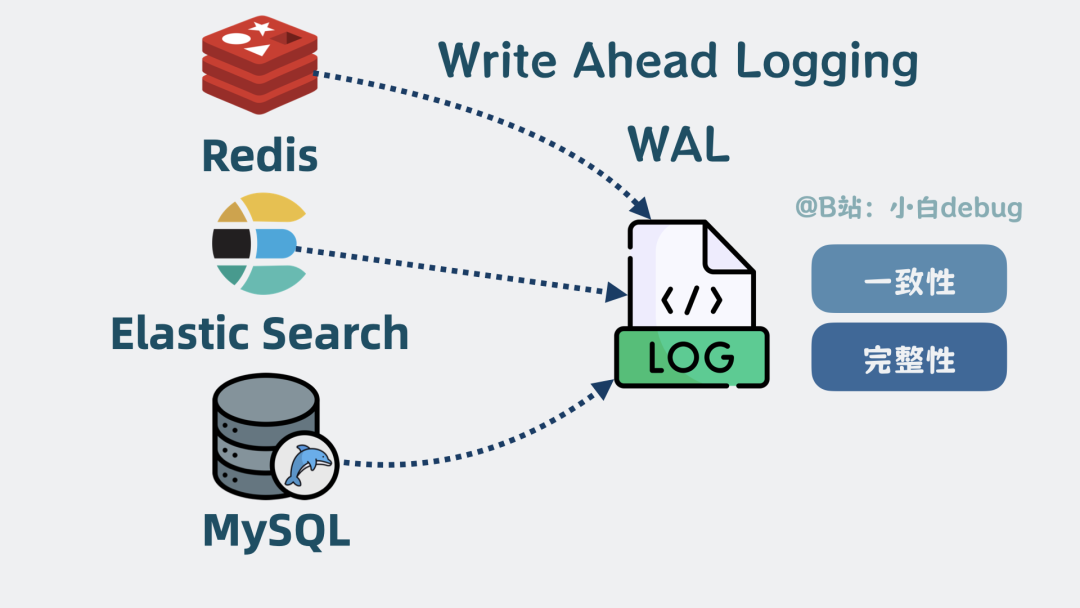

不太一样，Journal文件 是 顺序 写入的，cache 的内存数据是 随机分散 在磁盘各处的， 顺序写磁盘性能是随机写的几十倍 ，所以很多存储系统在写数据时都会搞个日志来记录操作，方便服务重启后进行数据对账，确保数据的一致性和完整性，这类操作就是所谓的 Write-Ahead Logging (WAL) 。 WAL是什么 Checkpoint机制 注意，上面提到先记录Journal写操作，再更新数据页，此时数据依然在内存中，那内存中的数据什么时候写入磁盘呢？
如果等内存满了再写，一次写入量太大，性能会很差。如果写得太频繁，又会占用磁盘IO，影响读操作。
怎么办？
我们可以让系统，定期把内存中已修改但未写入磁盘的数据页，也就是脏页，一次性批量写入磁盘。这种定期批量写入的机制，这就是所谓的Checkpoint机制。
因为数据已经安全写入磁盘了，所以在这个时间点之前的Journal日志就可以删除了，不需要再保留这些历史操作记录。
WiredTiger是什么？ 到这里，我们通过BSON文档，这种可以包含任意字段的数据结构，替代了mysql的行列的概念，让存储格式更加灵活。
将文档放入数据页和wt文件中，实现了高效的磁盘存储。
再通过变种B+树索引和写时复制机制，实现了快速数据查找和高并发写入。
为了进一步提升性能，引入了Cache，把热点数据放到内存中，大幅减少了磁盘IO。
用写前日志Journal和Checkpoint机制，保证了数据持久化。

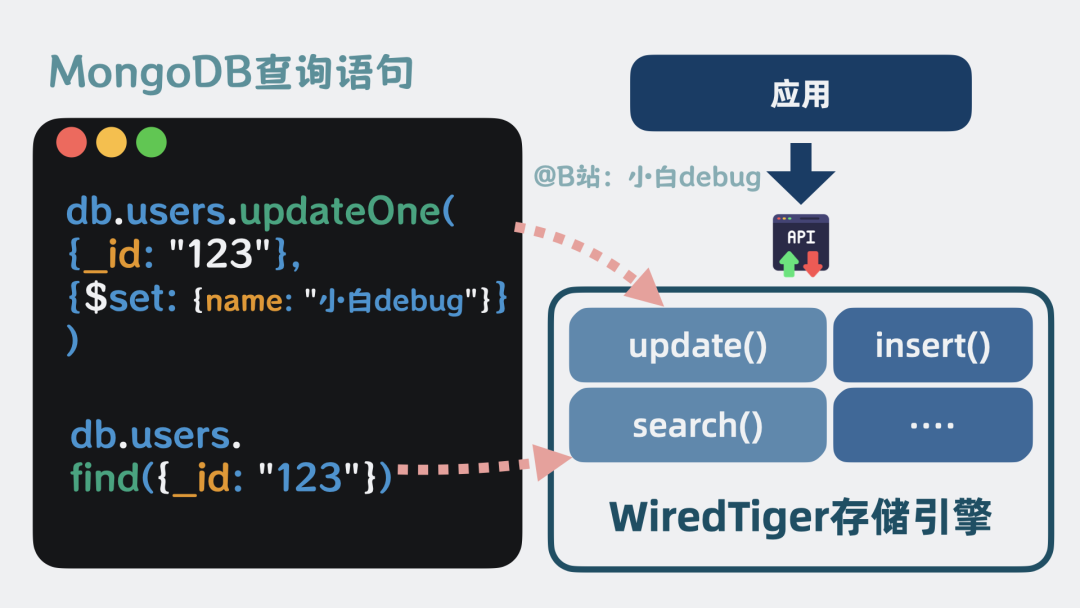

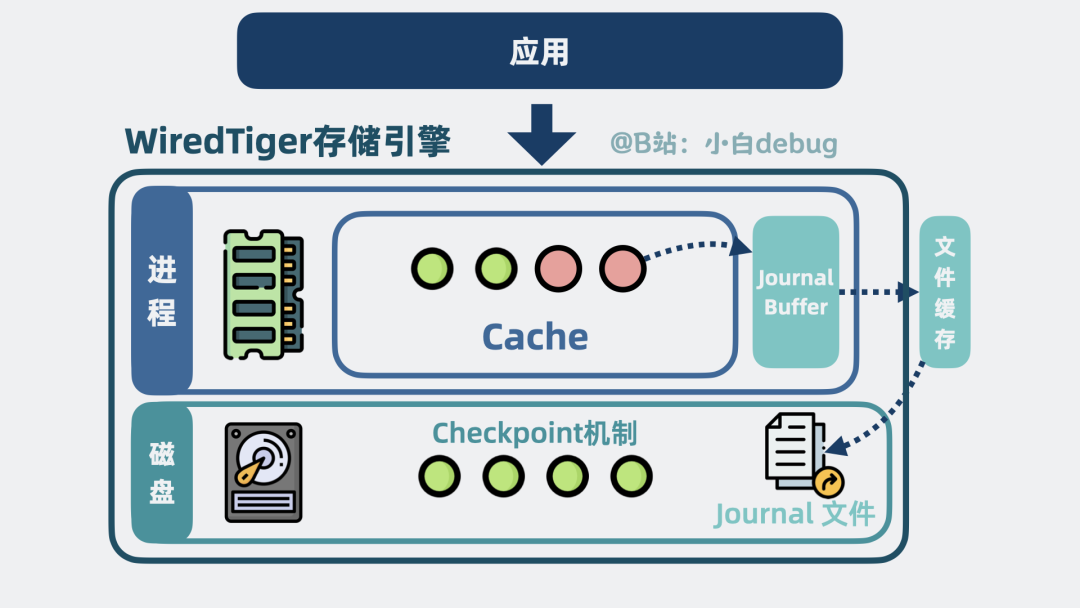

WiredTiger 它们共同构成了 WiredTiger 存储引擎。并对外提供一系列函数接口。比如update()用于更新数据，search()用于查询数据。
我们平时写的mongodb查询语句，最终都会转换成 WiredTiger 提供的函数接口调用。
比如updateOne()会转换为update()方法。
find()会转换为search()方法。
mongodb查询语句 但问题就来了，我们平时读写 mongodb 用的查询语句，是怎么转成存储引擎的函数接口的呢？
那就需要介绍 Server 层了。

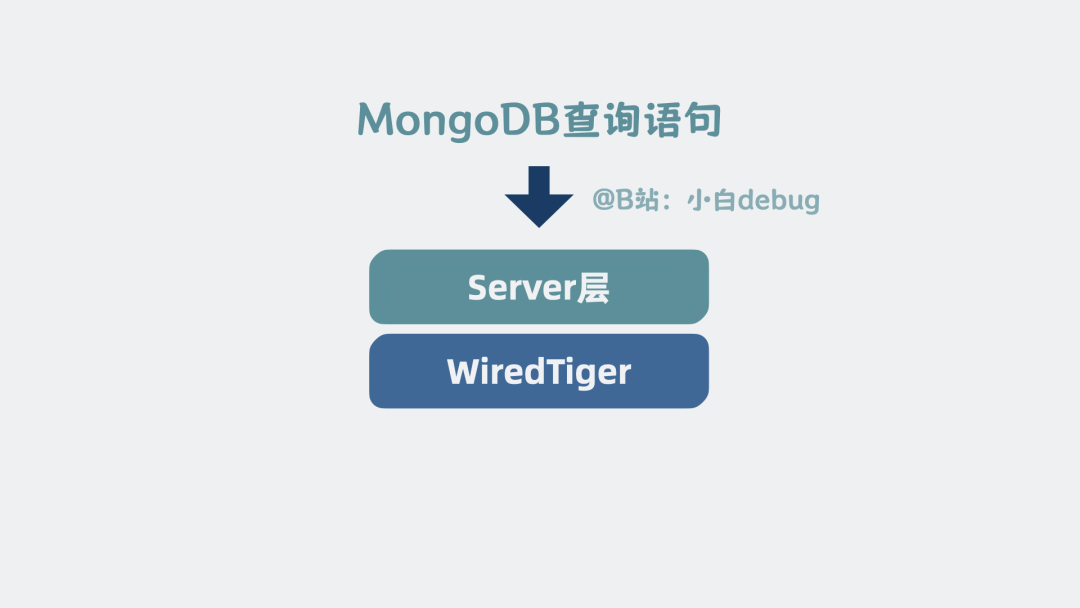

Server 层架构 Server 层，本质上是mongodb查询语句 和 WiredTiger 存储引擎之间的中间层。

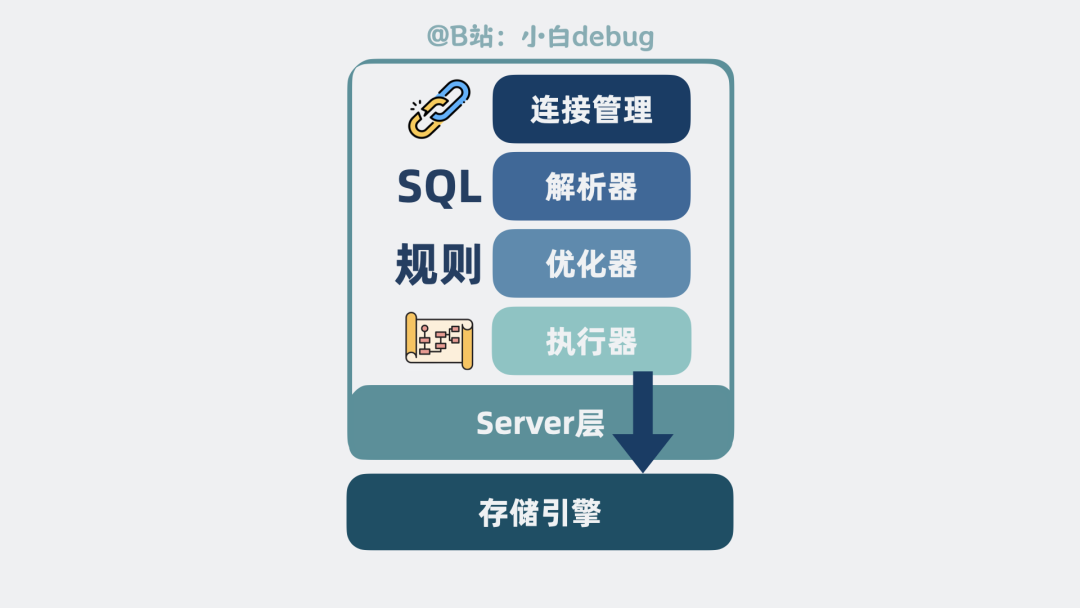

Server 层 它内部有一个连接管理模块，用于管理来自客户端应用的网络连接。
还有一个查询解析器，用于解析 MongoDB 的查询语句语法，判断查询语句有没有语法错误，比如字段名是否正确等。
再提供一个查询优化器，用于根据一定的规则选择该用什么索引，生成执行计划。
之后，提供一个执行器，根据执行计划去调用WiredTiger 存储引擎的接口函数。

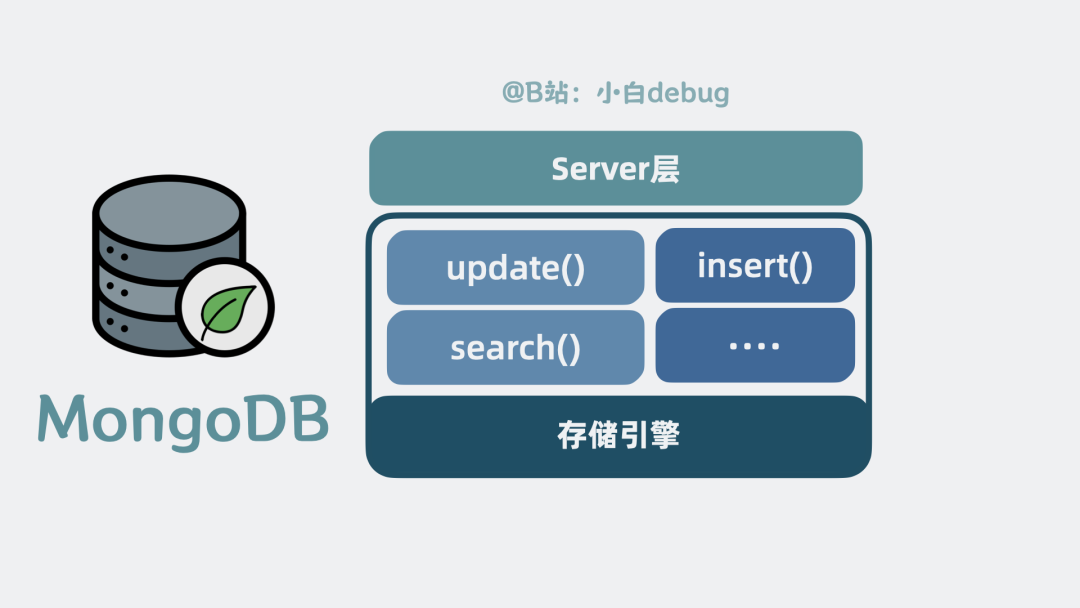

server层内部 server 层和 存储引擎层共同构成了一个完整的文档数据库，它就是我们常说的 MongoDB 数据库 。
MongoDB 数据库 并且，查询引擎和存储引擎层是通过接口函数进行解耦的，换句话说就是，只要实现了上面这些接口函数，就能作为存储引擎与server层对接。
比如，MongoDB 早期用的是 MMAPv1 存储引擎，后来才支持的 WiredTiger。现在 WiredTiger 已经成为默认的存储引擎。
oplog 是什么 你听说过删库跑路吧，为了防止数据库表被删除带来的影响， server 层会将历史上 所有变更操作记录到磁盘上的日志文件中 ，这个日志文件就是所谓的 oplog 。一旦误删集合，就可以利用
来恢复数据。
那么问题就来了，wiretiger 有一个 Journal日志 也做类似的事情，为什么还要多此一举？评论区告诉我答案。
单机MongoDB 如果你看过我之前做的「mysql」相关的视频，你会发现，mongodb和mysql的架构实现，惊人的相似。
我甚至演都不演了，很多素材都直接复用了。
如果说mysql本质上就是个通过b+树，读写数据页里行列数据的单机服务。那mongodb就是个通过变种b+树，读写数据页里集合数据的单机服务。
MongoDB在WiredTiger存储引擎的加持下，高性能是有了，但高可扩展和高可用是一点没看到。回到视频开头的问题，面对十亿级数据量时，单机CPU、内存、磁盘都会成为瓶颈。我们先看下怎么解决扩展性问题。
高扩展性 既然数据量太大，那我们就「切」。
将10亿条游戏用户数据，按主键ID范围切分，0到1kw放一个MongoDB里，1kw到2kw放另一个MongoDB里，每个MongoDB只处理1kw条数据。我们称每个MongoDB为一个分片。
再将多个MongoDB分片分散部署在多台机器上，每台机器就是一个Node。通过增加Node来缓解资源压力。
但这又引入了新问题， 客户端应用怎么知道，某条数据存储在哪个分片上？

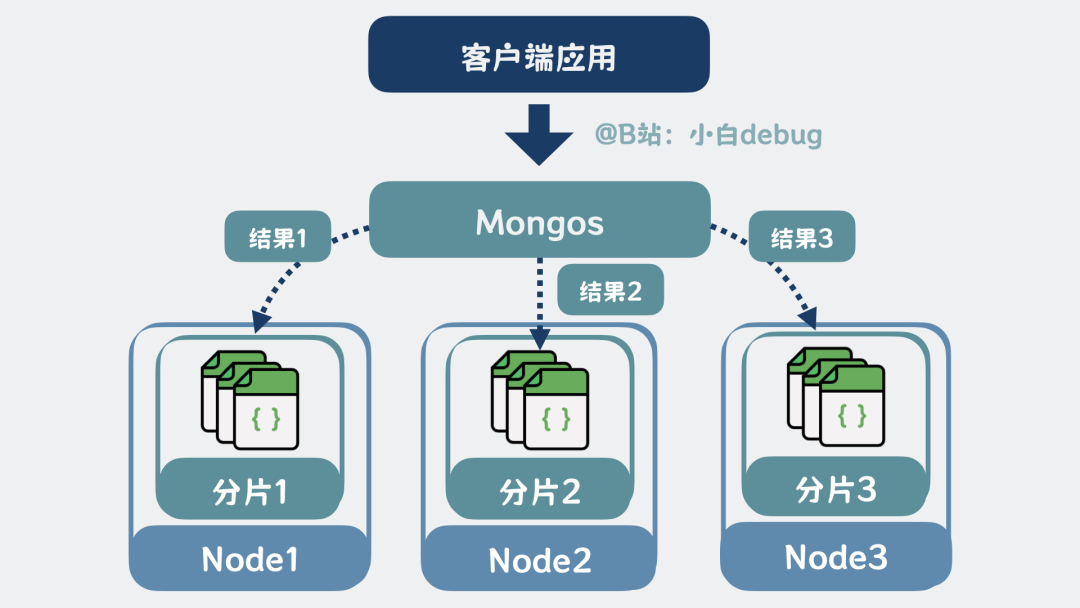

我们可以在客户端和分片之间，加一层路由服务，它可以根据查询条件，计算出数据在哪个分片，然后转发请求到分片中、收集分片的结果、合并排序后返回给客户端。这个路由服务，又叫mongos，当读写请求量变大时，mongos也可以扩展。

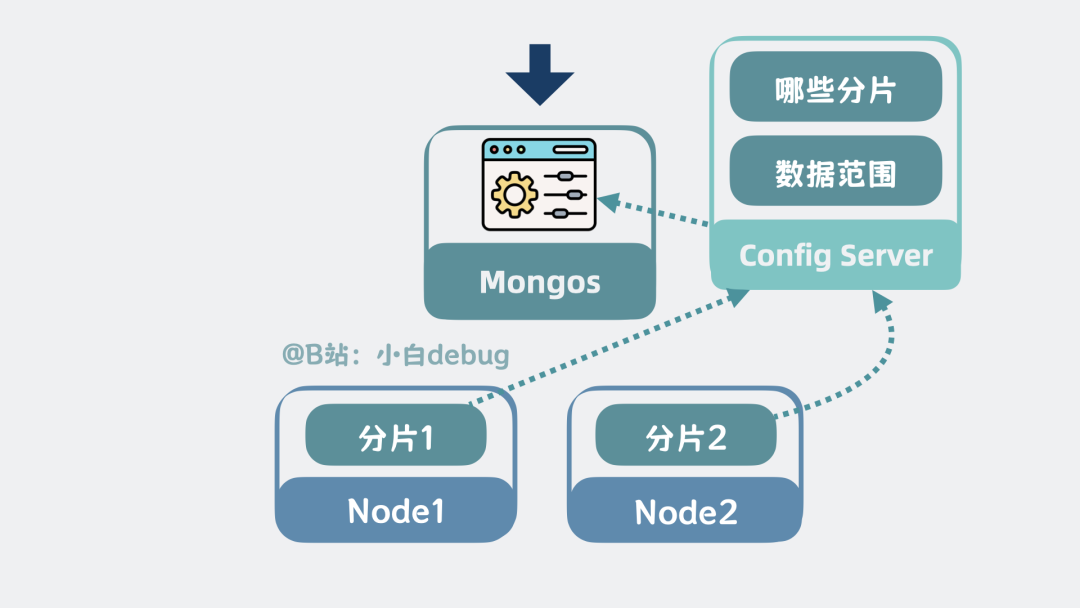

mongos是什么 mongos的配置信息，来自于配置服务器，Config Server，每个分片都连接config server，并主动上报自身信息，所以Config Server存储了有哪些分片，以及每个分片负责哪些数据范围等信息。
Config Server是什么 高可用 到这里，问题又又来了，如果其中一个Node挂了，那Node里所有分片都无法对外提供服务了。怎么做到高可用？送分题了属于是，我们可以给每个分片都多加几个副本。

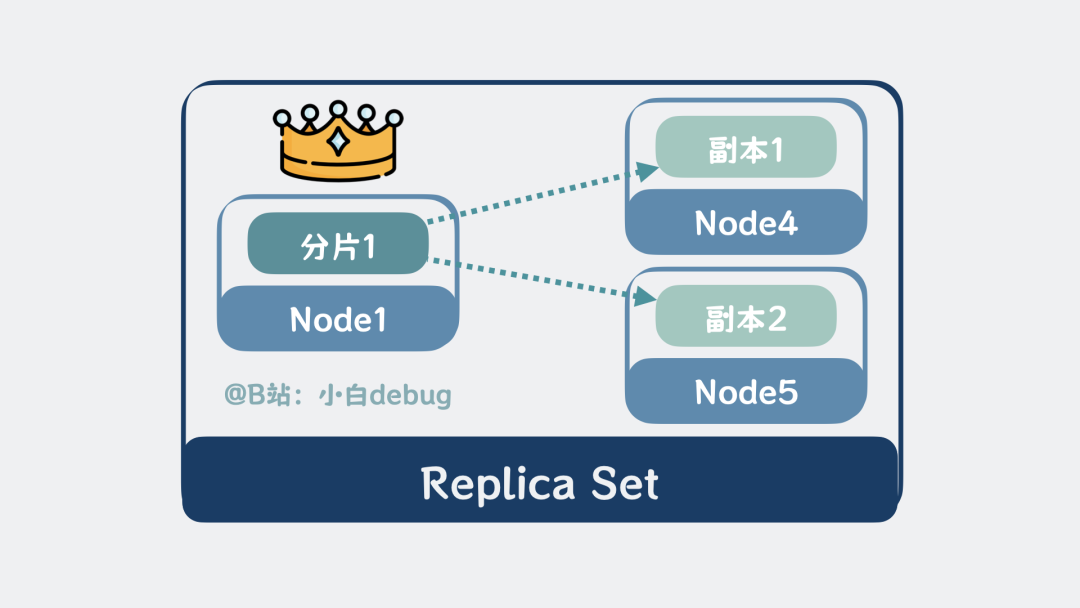

将分片分为主节点和副本节点。主节点将数据实时同步给副本节点，副本节点既可以对外提供读能力，还能在主节点挂了的时候，通过选举机制升级成新的主节点，保证系统高可用。
这种由一个主节点和多个副本节点组成的集群，就叫副本集，Replica Set，。有点类似于mysql的主从模式。

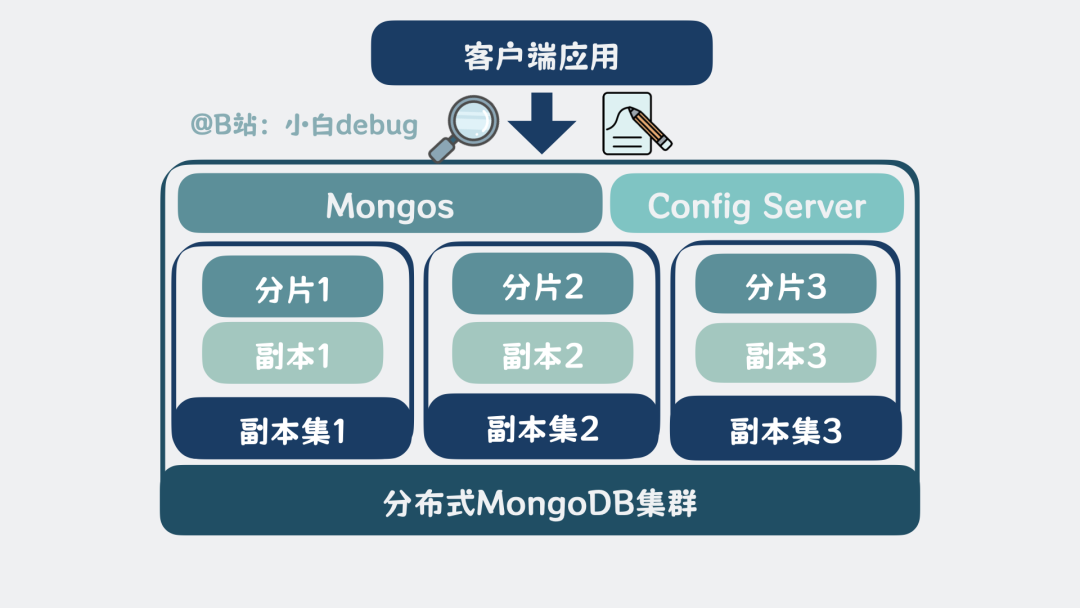

Replica Set 分布式MongoDB集群 像这种通过多个MongoDB实例切分存储数据，实现扩展性，并通过mongos路由分发请求、聚合排序结果，通过Config Server管理配置信息，再给每个分片实例加入副本节点实现高可用的架构，就叫分布式MongoDB集群。
接下来我们用一个实际例子将上面提到的内容串起来，看看分布式MongoDB集群中的完整数据流程。
分布式MongoDB集群 查询更新流程 不管是读还是写，客户端应用都会连接到mongos，发起请求。
mongos 根据请求，基于缓存的分片信息，确定数据在哪个分片上。必要时向 Config Server 刷新分片信息。
再将请求，转发到对应的分片副本集，注意这里可能涉及多个分片。
在每个MongoDB分片内部，客户端请求先到达分片的server层，经过查询解析器解析查询语法、查询优化器选择索引生成执行计划，再给到执行器调用WiredTiger的函数接口。
• 对于读操作，请求发送到WiredTiger存储引擎。WiredTiger先检查Cache中是否存在所需数据页，存在则直接返回。否则从磁盘读取数据页加载到cache中，再返回数据给mongos。mongos收集各分片的查询结果，进行合并、排序等处理，最终返回给客户端。 • 对于写操作，变更操作记录到Journal文件中，同时复制一份Cache的数据页，写入到复制页中。WiredTiger结合Checkpoint机制，将修改后的数据页写回磁盘。写操作完成后，分片主节点会将数据，实时同步给副本节点。当主节点和足够数量的副本节点都写入成功后，分片会返回写入确认给mongos。mongos收到所有相关分片的写入确认后，最终向客户端返回写操作成功的响应。 现在大家通了吗？
