作图详解 | 利用Python绘制自动聚类力导布局图

力导布局图是一种用来展示节点以及节点之间网络关系数据的图表，其布局算法模型建立在粒子物理理论的基础上，将节点模拟成为原子，通过原子间的引力和斥力得到节点的速度与加速度，计算其移动方位与距离，达到一个稳定平衡的状态，从而完成布局，便于描述节点间关系。

在专利分析中，力导布局图可以用来描述专利技术合作关系，帮助挖掘研发团队，进行技术聚类分析等。（相关链接：图表介绍 | 力导布局图）。

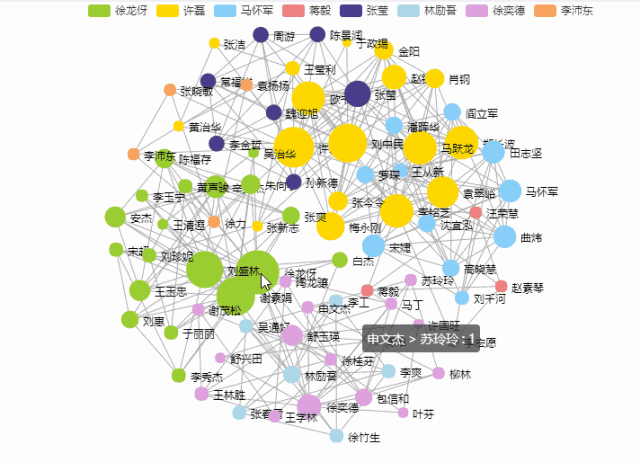

今天的教程教大家使用pyecharts来绘制自动聚类的动态力导布局图（如上图）。

准备数据：

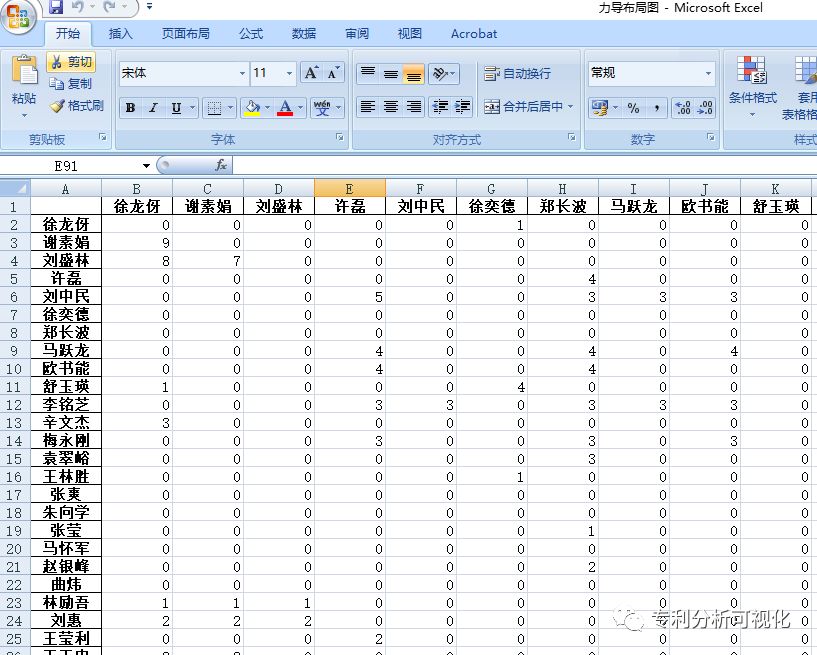

绘图所用的excel数据表格如下：

（链接：https://pan.baidu.com/s/1AuxyEiKjnk_Od7Hse0q-yw 密码：fz7p）

数据横行表示数据源节点，即发射数据的节点，纵行表示数据目标节点，即接收数据的节点。横行和竖行的内容实际上是完全一样的发明人名称。表格中的数据表示两两发明人之间的合作申请量。

绘图思路：

导入绘图所需的两个扩展包python-igraph和pyecharts；

python-igraph和pyecharts其实都是用于绘制力导布局图的，但是为什么需要两个扩展包呢？

因为pyecharts的力导布局图的算法没有办法实现计算机自动根据远近关系对节点（即发明人）进行聚类，而python-igraph可以实现自动聚类。但是python-igraph的图表没有pyecharts那么美。

所以结合两者优点，需要导入两个扩展包。首先采用python-igraph对从excel中读取的数据进行计算分类，对分类后的数据标记分类信息，继而调用pyecharts绘图。

具体步骤如下：

STEP 1 导入绘图所需要的扩展包

作图需安装如下两个额外扩展包：

在Anaconda prompt里使用pip installpyecharts命令安装pyecharts扩展包，使我们可以通过python语言调用百度的Echarts绘图包，而不必懂得javascript语言或者在线使用Echarts。详细操作过程见作图详解 | 利用Python绘制水流图。
根据教程作图详解|Anaconda扩展包的安装及bug处理，安装python-igraph，使我们可以通过python语言对excel数据进行聚类。

STEP 2 利用python-igraph实现自动聚类

导入绘图所需包：

frompyechartsimport Graph#导入echarts库中的力导布局图

import pandas aspd#导入pandas，用于操作excel文件

importnumpyasnp#导入numpy库，用于数值计算

importigraph#导入python－igraph库，用于对数据聚类

使用pandas读入excel数据：

df=pd.read_excel(' 力导布局图.xlsx')#打开excel文件

将数据处理为规定格式及采用igraph扩展包分类：

g=igraph.Graph(1)#实例化一个igraph对象

g.add_vertices(df.index)#添加igraph顶点（就是力导布局图中的节点），数据来自excel文件的行索引

weights=[]#备用空列表，用于存储igraph聚类所需要的权重信息

my_links=[] #备用空列表，用于存储pyecharts的链接信息

foriindf.index:#外层循环，轮询excel每个列

for j indf.columns:#内层循环，轮询excel每一行

ifdf[j][i] >0:#大于0的值有效

my_links.append({'source':i,'target':(j),'value':df[j][i]})#从excel中读取数据，填入上面的备用列表中

g.add_edge(i,j)#添加边信息到igraph中，igraph的边对应pyecharts的links

weights.append(df[j][i])#添加权重信息到igraph的备用列表中

else:

pass#小于等于0的数不操作

ifnotg.vs[0]['name' ]:#判断igraph是否自动生成了‘None’顶点

g.delete_vertices(0)#删除None顶点

result=g.community_multilevel(weights,True)#运行聚类算法，结果存放在result变量里，包含两种聚类结果

igraph.plot(result[1],mark_groups = True, margin = 20,

vertex_label=[str(i) foriin range(len(df.index))])#根据聚类结果，使用igraph的绘图函数绘图，显示聚类结果

colors_list=['yellowgreen', 'gold', 'lightskyblue', 'lightcoral',

'darkslateblue','#ADD8E6','#DDA0DD',

'#FAA460','#F0E68C','#8c564b','#e377c2',

'#7f7f7f','#bcbd22','#17becf']#备用颜色列表

category_dic={}#备用空字典，存放每个顶点（节点）对应的分类

forlist_datain result[1]:#取第一种聚类结果，循环访问聚类结果中的每一个“小团伙”

for data inlist_data:#循环访问每一个“小团伙”中的顶点，以便标记团伙内的顶点的分类

category_dic[df.index[data]]=df.index[list_data[0]]#把“小团伙” 内每个顶点标记为同一个分类，分类名称以团伙第一个认的名字命名，记录到备用字典中

sym_x=[]#备用空列表，用于存放excel中每一行的数据和，即该顶点向其他顶点发射的数据总和

sym_y=[]#备用空列表，用于存放excel中每一列的数据和，即该顶点接收其他顶点发射的数据总和

sym=[]#备用空列表，用于存放excel中每一个顶点所在的行列的数据值的和，即一个顶点发射和接收的数据总和

foriindf.index:#对每个顶点循环

sym_x.append(sum(df.loc[i]))#计算每个顶点的发射数据总和，填入备用列表

foriindf.columns:#对每个顶点循环

sym_y.append(sum(df[i]))#计算顶点的接收数据总和，填入备用列表

fora,bin zip(sym_x,sym_y):#对每个顶点的发射和接收数据同时进行循环

sym.append(a+b)#计算总和，填入备用列表

my_nodes=[{'name':i,"symbolSize":int(np.sqrt(j)*np.sqrt(max(sym))/max(sym)*25),

'category':category_dic[i],'value':j,'draggable':1} fori,jinzip(df.index,sym)]#生成节点数据，填入每个节点的名字，图标大小，分类，数据总数。

category=[{'name':df.index[i[0]]} foriin result[1]]#pyecharts需要知道一共有多少种分类，固定格式

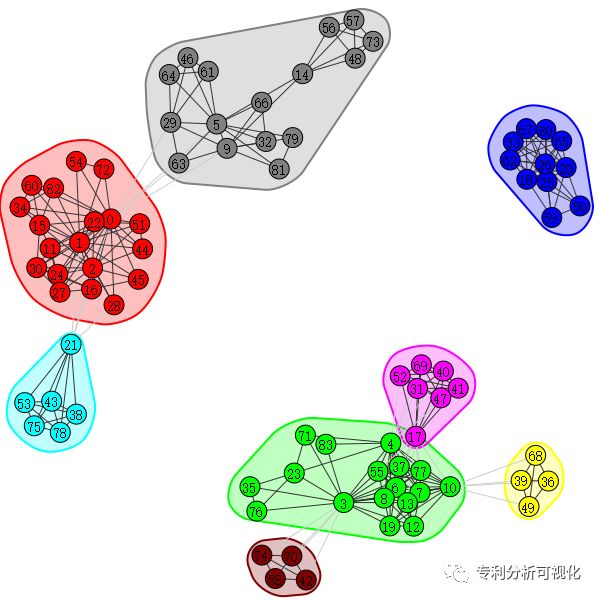

在这一过程中，会弹出python-igraph计算后分类生成的图片，如下：

上图中每个不同颜色的分组为计算机自动聚类的结果。这张图的每个小圆圈表示一个节点，节点内的数字代表这个节点点在excel行或者列中的顺序（其实就是代表一个发明人），当然也可以直接用文字代替数字显示，但是会很杂乱。

STEP 3 利用pyecharts利用分类后的数据绘图：

graph = Graph("合作关系图",width=1000, height=900)#实例化pyecharts里的力导布局图

graph.add("", my_nodes, my_links, category,graph_gravity=1.0,

is_legend_show=True,label_color=colors_list,

is_label_show=True,label_pos="right",line_curve=0)#绘制力导布局图，节点间距离通过graph_gravity参数调节。

graph.render('graph.html')#保存图表，在当前目录下生成‘graph.html’文件，需要手动用浏览器打开

STEP 4 生成HTML格式的动态图表

Pyecharts生成的所有图表均为html网页格式，手动用双击文件就可以通过浏览器打开。

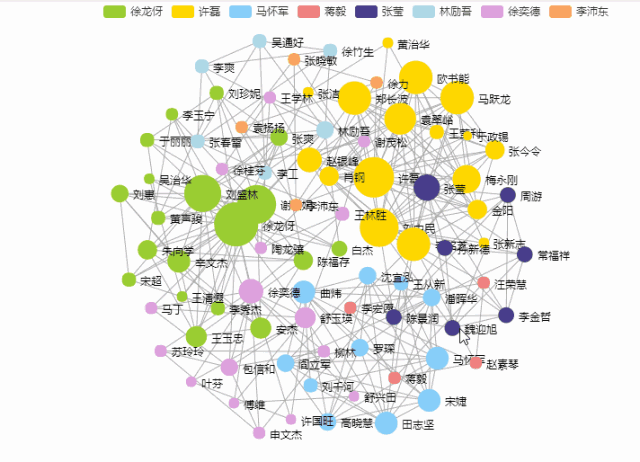

在浏览器中，我们可以进行整体拖拽，放大操作：

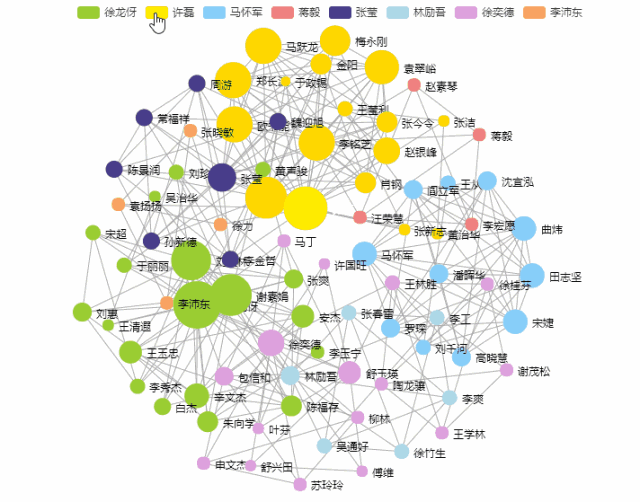

也可以关闭某些节点的显示：

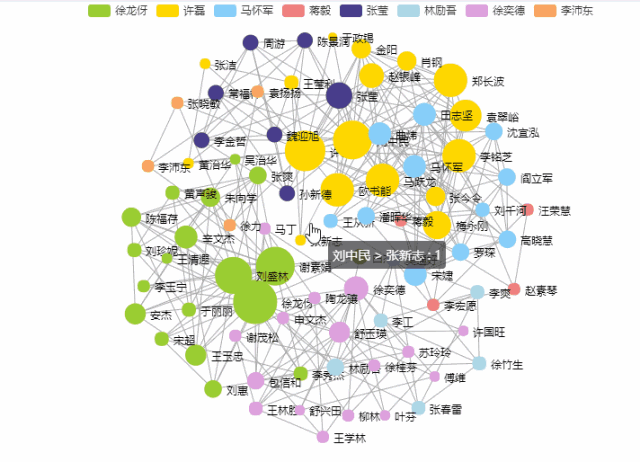

将鼠标放在我们感兴趣的节点上，使其高亮：

拖拽节点，观察与之有关系的其他节点：

本篇教程完整代码如下：
