详细介绍了卷积神经网络 LeNet-5 的理论部分和使用 PyTorch 复现 LeNet-5 网络来解决 MNIST 数据集和 CIFAR10 数据集。然而大多数实际应用中，我们需要自己构建数据集，进行识别。因此，本文将讲解一下如何使用 LeNet-5 训练自己的数据。
正文开始！
三、用 LeNet-5 训练自己的数据
下面使用 LeNet-5 网络来训练本地的数据并进行测试。数据集是本地的 LED 数字 0-9，尺寸为 28x28 单通道，跟 MNIST 数据集类似。训练集 0-9 各 95 张，测试集 0~9 各 40 张。图片样例如图所示：
3.1 数据预处理
制作图片数据的索引

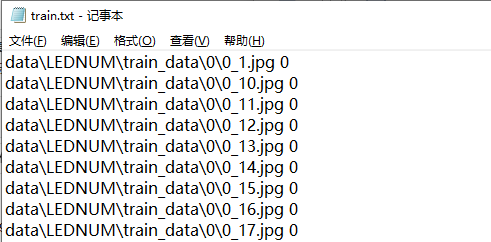

对于训练集和测试集，要分别制作对应的图片数据索引，即 train.txt 和 test.txt两个文件，每个 txt 中包含每个图片的目录和对应类别 class。示意图如下：
制作图片数据索引的 python 脚本程序如下：
import os
train_txt_path = os.path.join("data", "LEDNUM", "train.txt")train_dir = os.path.join("data", "LEDNUM", "train_data")valid_txt_path = os.path.join("data", "LEDNUM", "test.txt")valid_dir = os.path.join("data", "LEDNUM", "test_data")
def gen_txt(txt_path, img_dir): f = open(txt_path, 'w')
for root, s_dirs, _ in os.walk(img_dir, topdown=True): # 获取 train文件下各文件夹名称 for sub_dir in s_dirs: i_dir = os.path.join(root, sub_dir) # 获取各类的文件夹 绝对路径 img_list = os.listdir(i_dir) # 获取类别文件夹下所有png图片的路径 for i in range(len(img_list)): if not img_list[i].endswith('jpg'): # 若不是png文件，跳过 continue label = img_list[i].split('_')[0] img_path = os.path.join(i_dir, img_list[i]) line = img_path + ' ' + label + '\n' f.write(line) f.close()
if __name__ == '__main__': gen_txt(train_txt_path, train_dir) gen_txt(valid_txt_path, valid_dir)
运行脚本之后就在 ./data/LEDNUM/ 目录下生成 train.txt 和 test.txt 两个索引文件。
构建Dataset子类
pytorch 加载自己的数据集，需要写一个继承自 torch.utils.data 中 Dataset 类，并修改其中的 __init__ 方法、__getitem__ 方法、__len__ 方法。默认加载的都是图片，__init__ 的目的是得到一个包含数据和标签的 list，每个元素能找到图片位置和其对应标签。然后用 __getitem__ 方法得到每个元素的图像像素矩阵和标签，返回 img 和 label。
from PIL import Imagefrom torch.utils.data import Dataset
class MyDataset(Dataset): def __init__(self, txt_path, transform = None, target_transform = None): fh = open(txt_path, 'r') imgs = [] for line in fh: line = line.rstrip() words = line.split() imgs.append((words[0], int(words[1]))) self.imgs = imgs self.transform = transform self.target_transform = target_transform def __getitem__(self, index): fn, label = self.imgs[index] #img = Image.open(fn).convert('RGB') img = Image.open(fn) if self.transform is not None: img = self.transform(img)
return img, label def __len__(self): return len(self.imgs)
getitem 是核心函数。self.imgs 是一个 list，self.imgs[index] 是一个 str，包含图片路径，图片标签，这些信息是从上面生成的txt文件中读取；利用 Image.open 对图片进行读取，注意这里的 img 是单通道还是三通道的；self.transform(img) 对图片进行处理，这个 transform 里边可以实现减均值、除标准差、随机裁剪、旋转、翻转、放射变换等操作。
当 Mydataset构 建好，剩下的操作就交给 DataLoder，在 DataLoder 中，会触发 Mydataset 中的 getiterm 函数读取一张图片的数据和标签，并拼接成一个 batch 返回，作为模型真正的输入。
pipline_train = transforms.Compose([ #随机旋转图片 transforms.RandomHorizontalFlip(), #将图片尺寸resize到32x32 transforms.Resize((32,32)), #将图片转化为Tensor格式 transforms.ToTensor(), #正则化(当模型出现过拟合的情况时，用来降低模型的复杂度) transforms.Normalize((0.1307,),(0.3081,)) ])pipline_test = transforms.Compose([ #将图片尺寸resize到32x32 transforms.Resize((32,32)), transforms.ToTensor(), transforms.Normalize((0.1307,),(0.3081,))])train_data = MyDataset('./data/LEDNUM/train.txt', transform=pipline_train)test_data = MyDataset('./data/LEDNUM/test.txt', transform=pipline_test)
#train_data 和test_data包含多有的训练与测试数据，调用DataLoader批量加载trainloader = torch.utils.data.DataLoader(dataset=train_data, batch_size=8, shuffle=True)testloader = torch.utils.data.DataLoader(dataset=test_data, batch_size=4, shuffle=False)
3.2 搭建 LeNet-5 神经网络结构
class LeNet(nn.Module): def __init__(self): super(LeNet, self).__init__() self.conv1 = nn.Conv2d(1, 6, 5) self.relu = nn.ReLU() self.maxpool1 = nn.MaxPool2d(2, 2) self.conv2 = nn.Conv2d(6, 16, 5) self.maxpool2 = nn.MaxPool2d(2, 2) self.fc1 = nn.Linear(16*5*5, 120) self.fc2 = nn.Linear(120, 84) self.fc3 = nn.Linear(84, 10)
def forward(self, x): x = self.conv1(x) x = self.relu(x) x = self.maxpool1(x) x = self.conv2(x) x = self.maxpool2(x) x = x.view(-1, 16*5*5) x = F.relu(self.fc1(x)) x = F.relu(self.fc2(x)) x = self.fc3(x) output = F.log_softmax(x, dim=1) return output
3.3 将定义好的网络结构搭载到 GPU/CPU，并定义优化器
#创建模型，部署gpudevice = torch.device("cuda" if torch.cuda.is_available() else "cpu")model = LeNet().to(device)#定义优化器optimizer = optim.Adam(model.parameters(), lr=0.001)
3.4 定义训练函数
def train_runner(model, device, trainloader, optimizer, epoch): #训练模型, 启用 BatchNormalization 和 Dropout, 将BatchNormalization和Dropout置为True model.train() total = 0 correct =0.0
#enumerate迭代已加载的数据集,同时获取数据和数据下标 for i, data in enumerate(trainloader, 0): inputs, labels = data #把模型部署到device上 inputs, labels = inputs.to(device), labels.to(device) #初始化梯度 optimizer.zero_grad() #保存训练结果 outputs = model(inputs) #计算损失和 #多分类情况通常使用cross_entropy(交叉熵损失函数), 而对于二分类问题, 通常使用sigmod loss = F.cross_entropy(outputs, labels) #获取最大概率的预测结果 #dim=1表示返回每一行的最大值对应的列下标 predict = outputs.argmax(dim=1) total += labels.size(0) correct += (predict == labels).sum().item() #反向传播 loss.backward() #更新参数 optimizer.step() if i % 100 == 0: #loss.item()表示当前loss的数值 print("Train Epoch{} \t Loss: {:.6f}, accuracy: {:.6f}%".format(epoch, loss.item(), 100*(correct/total))) Loss.append(loss.item()) Accuracy.append(correct/total) return loss.item(), correct/total
3.5 定义测试函数
def test_runner(model, device, testloader): #模型验证, 必须要写, 否则只要有输入数据, 即使不训练, 它也会改变权值 #因为调用eval()将不启用 BatchNormalization 和 Dropout, BatchNormalization和Dropout置为False model.eval() #统计模型正确率, 设置初始值 correct = 0.0 test_loss = 0.0 total = 0 #torch.no_grad将不会计算梯度, 也不会进行反向传播 with torch.no_grad(): for data, label in testloader: data, label = data.to(device), label.to(device) output = model(data) test_loss += F.cross_entropy(output, label).item() predict = output.argmax(dim=1) #计算正确数量 total += label.size(0) correct += (predict == label).sum().item() #计算损失值 print("test_avarage_loss: {:.6f}, accuracy: {:.6f}%".format(test_loss/total, 100*(correct/total)))

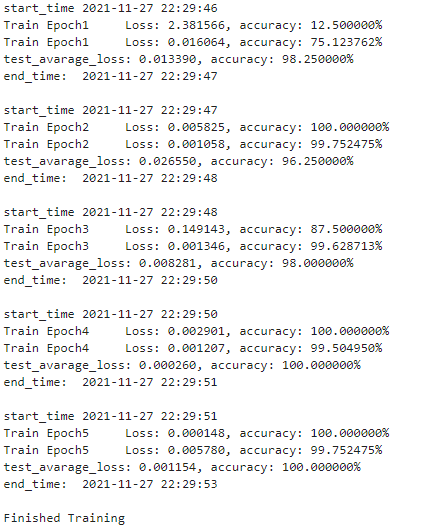

3.6 运行
#调用epoch = 5Loss = []Accuracy = []for epoch in range(1, epoch+1): print("start_time",time.strftime('%Y-%m-%d %H:%M:%S',time.localtime(time.time()))) loss, acc = train_runner(model, device, trainloader, optimizer, epoch) Loss.append(loss) Accuracy.append(acc) test_runner(model, device, testloader) print("end_time: ",time.strftime('%Y-%m-%d %H:%M:%S',time.localtime(time.time())),'\n')
print('Finished Training')plt.subplot(2,1,1)plt.plot(Loss)plt.title('Loss')plt.show()plt.subplot(2,1,2)plt.plot(Accuracy)plt.title('Accuracy')plt.show()

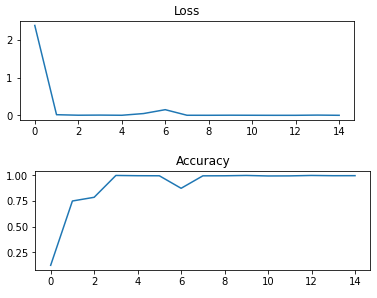

经历 5 次 epoch 的 loss 和 accuracy 曲线如下：
3.7 模型保存
torch.save(model, './models/model-mine.pth') #保存模型
3.8 模型测试
下面使用上面训练的模型对一张 LED 图片进行测试。
from PIL import Imageimport numpy as np
if __name__ == '__main__': device = torch.device('cuda' if torch.cuda.is_available() else 'cpu') model = torch.load('./models/model-mine.pth') #加载模型 model = model.to(device) model.eval() #把模型转为test模式
#读取要预测的图片 # 读取要预测的图片 img = Image.open("./images/test_led.jpg") # 读取图像 #img.show() plt.imshow(img,cmap="gray") # 显示图片 plt.axis('off') # 不显示坐标轴 plt.show()
# 导入图片，图片扩展后为[1，1，32，32] trans = transforms.Compose( [ #将图片尺寸resize到32x32 transforms.Resize((32,32)), transforms.ToTensor(), transforms.Normalize((0.1307,), (0.3081,)) ]) img = trans(img) img = img.to(device) img = img.unsqueeze(0) #图片扩展多一维,因为输入到保存的模型中是4维的[batch_size,通道,长，宽]，而普通图片只有三维，[通道,长，宽]
# 预测 output = model(img) prob = F.softmax(output,dim=1) #prob是10个分类的概率 print("概率：",prob) value, predicted = torch.max(output.data, 1) predict = output.argmax(dim=1) print("预测类别：",predict.item())
概率：tensor([[7.2506e-11, 7.0065e-18, 7.1749e-06, 7.4855e-13, 7.3532e-08, 8.5405e-17,
2.5753e-15, 9.7887e-10, 2.7855e-05, 9.9996e-01]],
grad_fn=)
预测类别：9
模型预测结果正确！
以上就是 PyTorch 构建 LeNet-5 卷积神经网络并用它来识别自定义数据集的例子。全文的代码都是可以顺利运行的，建议大家自己跑一边。
总结：
是我们目前分别复现了 LeNet-5 来识别 MNIST、CIFAR10 和自定义数据集，基本上涵盖了基于 PyToch 的 LeNet-5 实战的所有内容。希望对大家有所帮助！
所有完整的代码我都放在 GitHub 上，GitHub地址为：
https://github.com/RedstoneWill/ObjectDetectionLearner/tree/main/LeNet-5
