今天给大家介绍的是我们团队今年发表在WWW2022上的论文CrossDQN，提出了一种基于强化学习的信息流广告分配方法。这也是我个人在入职美团之后工作的主要方向。接下来我将对论文内容进行详细的介绍。

1、信息流广告分配背景

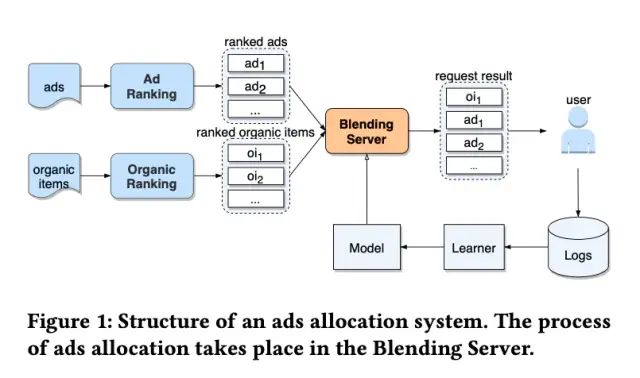

电商场景下的信息流通常包含两部分的内容，一类被称为自然结果，另一类是广告结果。二者以混合列表的形式展现给用户。如下图是工业界常见的混排系统的架构，广告和自然结果首先在各自的系统内进行排序，最后通过Blending Server决定广告的插入位置并展现给用户（在本文研究的混排方法中，Blending Server不会改变广告和自然结果内部的相对顺序，只决策广告插入的位置）：

基于展现给用户的混排列表，平台可以通过两个途径获取收入，一方面，当用户下单（无论自然结果还是广告结果）时，可以从中获取佣金；另一方面，当用户点击广告时，平台可以收取广告主的费用（一般为CPC计费）。由于广告的质量往往差于自然结果，过多的广告展示可能对用户体验有损，但过少的展示广告，则有可能对平台的收入有损，因此通常将广告的曝光占比控制在一定的范围之内。而本文研究的问题就是，在一定的曝光约束情况下，如何合理的进行广告位分配，能够使平台收入最大化，同时能够尽可能减少用户体验的损失。

当前的广告位分配方法主要可以分为两大类，固定位插入方法和动态位置插入方法。固定位的插入方法显然是一种次优的结果，不仅没有考虑用户个性化的信息，同时也容易被用户所跳过（用户容易感知广告的插入位置，每次浏览的时候进行跳过）。因此，近年来研究的重点，主要集中在动态位置插入的方法，如领英提出的基于RankScore的排序方法，以及字节提出的基于强化学习的方法Dear。

当前的动态位置插入方法，主要存在以下几方面的缺陷：
1）忽略了排序过程中相邻展示商家的相互影响，如领英的方法基于单位置决策，没有考虑已决策商家对于下文的影响。
2）在个性化和广告曝光占比之间缺少有效的平衡，如字节的Dear时四个位置插入一个广告或不插入，尽管可以控制广告曝光在1/4之下，但决策空间相对较小。

为了解决上述的问题，我们提出了一种基于强化学习的广告位置分配方法，称为Cross Deep Q Network (Cross DQN) 。接下来，对其框架进行详细介绍。

2、问题定义

首先来看一下美团外卖场景下广告分配的问题定义。在我们场景下，用户的一次访问定义为一个回合，我们顺序决策每屏K个位置的广告插入结果，由于存在广告曝光占比的约束，因此可以通过如下的CMDP过程进行定义：

状态空间S：状态包含了当前屏候选的广告结果和自然结果信息，用户信息和上下文信息
动作空间A：动作表示为在当前屏哪个位置插入广告，假设每屏决策5个位置，那么动作01001代表在本屏的第二个和第五个位置进行广告插入
即时奖励r：即时奖励包含了三部分，广告收入、佣金收入和用户体验评分，定义如下：

状态转移概率P：用户的行为影响状态转移，当在s_t采取了动作a_t之后，若用户下拉，则s_t转移到s_t+1，否则回合结束
折扣因子：折扣因子用于平衡短期收益和长期收益
约束条件C：约束条件主要为曝光占比约束，即一定时间范围内（一小时，一天等）的广告曝光占比PAE（percentage of ads exposed，简称PAE），需要保持在一定范围之内，来平衡收入和用户体验。PAE和约束条件的定义如下：

基于如上的问题定义，接下来，就来介绍CrossDQN的内容。

3、CrossDQN介绍

3.1 整体介绍

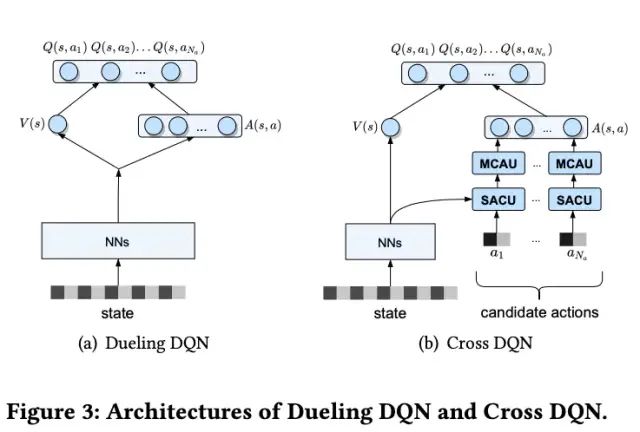

传统的DQN结构，如Dueling-DQN，以状态s作为输入，如下图左边的部分。这样的结构无法建模state和action的交叉信息，在我们场景下即无法建模相邻展示item的相互影响。那么，为了建模这种item的相互影响关系，我们提出了state和action的交叉（cross）思想，其主要思路是将候选的广告和自然队列基于候选的action进行拼接，得到action对应的商家的排列结果。举例来说，以每屏决策5个位置为例，假设候选广告队列为A1，A2，A3，A4，A5（只需要5个即可，因为最多插入五个广告，自然结果同理），候选自然结果队列为N1，N2，N3，N4，N5，若action为01001，则交叉后的商家排列顺序为N1，A1，N2，N3，A2，若action为00100，则交叉后的商家排列顺序为N1，N2，A1，N3，N4。

上述的交叉模块呢，我们称为State and Action Crossing Unit (SACU)，除SACU外，我们还设计了Multi-Channel Attention Unit (MCAU)，用于对展示商家的相互影响以及用户的不同特征偏好进行建模。模型的抽象结构如下图的右侧所示。

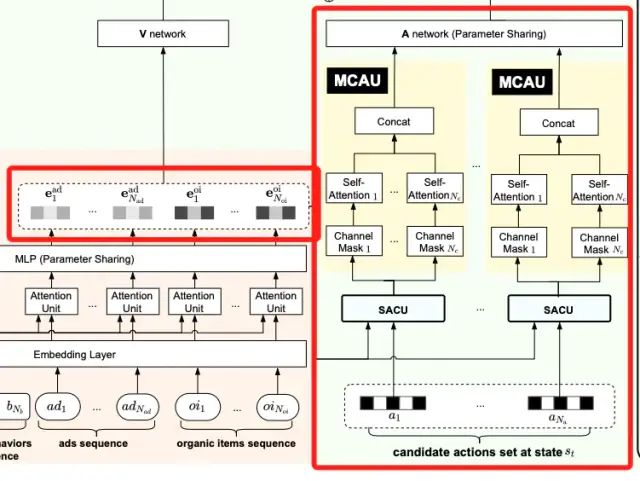

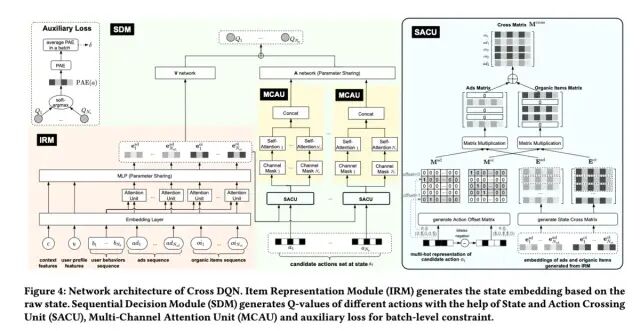

下图为CrossDQN的完整结构：

可以看到，整体的模型可以分为两大部分，分别是Item Representation Module (IRM)和Sequential Decision Module (SDM)，IRM采用参数共享的方式，得到每个商家的压缩后的向量表示，SDM通过SACU、MCAU以及我们设计的batch粒度的曝光约束损失，完成个性化的广告位置决策。接下来，我们对每个模块进行详细介绍。

3.2 Item Representation Module

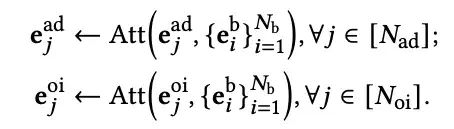

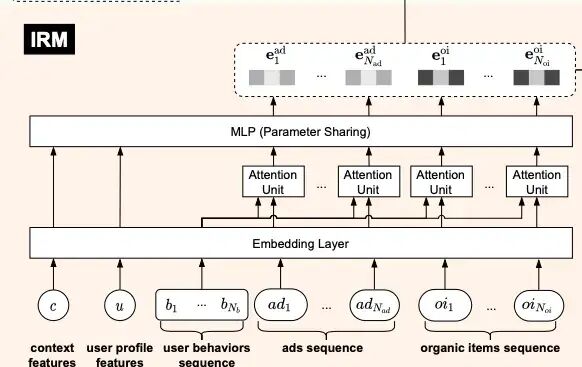

IRM通过参数共享的方式，得到state中每个候选商家的embedding表示，对每个商家来说，输入包括用户特征，上下文特征，用户历史行为序列和候选商家特征，建模方式同DIN（公式可能符号定义比较复杂，从模型图看建模过程还是比较清晰的）：

3.3 Sequential Decision Module

SDM为决策模块，基于计算的所有候选action的Q值，决策以何种广告位置展示给用户。主要包含SACU和MCAU两个模块，这也是本文的主要创新点所在。

3.3.1 SACU

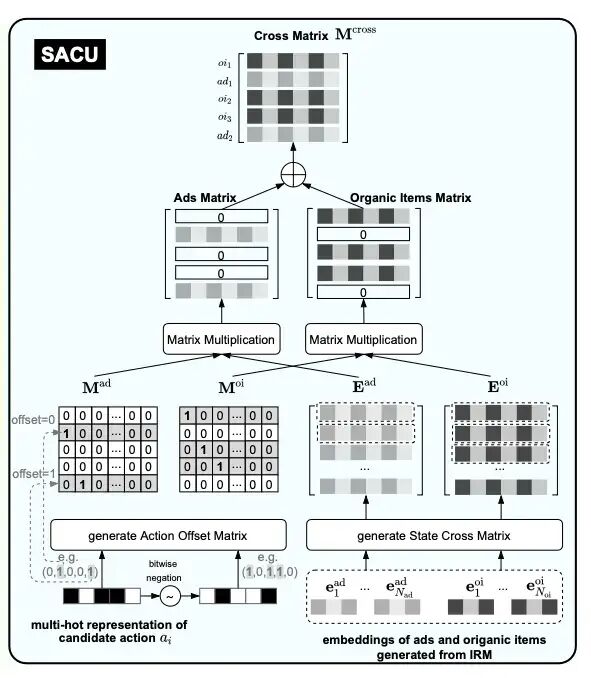

SACU的基本思想在上文中已经介绍过了，具体的计算过程可以从如下的图中比较清晰的得到：

这里简单介绍一下：
1）根据action得到广告和自然结果的偏置矩阵：若action为01001，代表广告的插入位置为2和5，那么1-action则代表自然结果的插入位置，即1-action=10110，那么基于这两个action，可以得到偏置矩阵，如图上的M^ad和M^oi

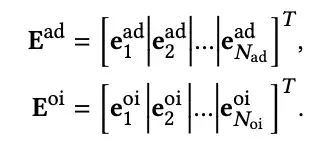

2）生成候选广告和自然结果的embedding矩阵，其实就是将IRM得到的结果进行reshape
3）交叉相乘并相加得到最终的结果，计作M^cross：

3.3.2 MCAU

MCAU用于建模相邻展示商家的相互影响，而基于SACU得到的结果使相互影响建模更加简便。

在实际点击或下单时，用户可能关注商家的某一方面或某几方面，如配送费、折扣、配送时间等等。若每个商家经过IRM得到的embedding表示长度为N_e ，那么每一维度可以看做是信息的一种聚合方式，用户可能对不同的维度或维度组合有着不同的偏好。因此，我们通过多个通道，每个通道建模单一维度或维度组合的信息，这正是Multi-Channel的含义所在。

具体的，使用多组Mask，对SACU得到的交叉矩阵进行mask，再使用self-attention进行相互影响建模：

MCAU模块的输出为各通道输出的拼接：

3.3.3 Q-Value

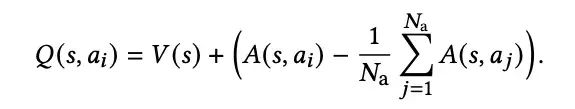

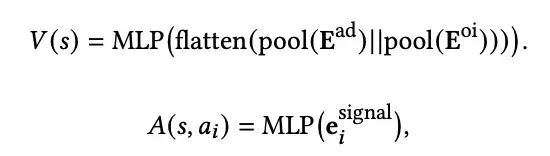

经过了SACU和MCAU，接下来就是Q-value的计算，我们采用Dueling-DQN的结构，因此Q-value包括状态价值V和优势函数A：

3.4 Auxiliary Loss for Batch-level Constraint

接下来，我们要关注的问题是，如何保证广告曝光占比在一定的范围之内？由于强化学习训练的不稳定性，得到的不同模型在部署到线上时，对应的广告曝光占比可能差别非常大，总不能一个一个尝试。因此我们尝试将曝光占比损失融入到模型训练中。

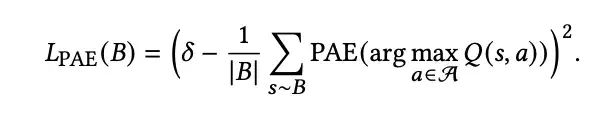

一种简单的思路就是我们约束每个回合的曝光占比，那么所有回合的曝光占比也可以在我们要求的范围之内，但这种思路对于个性化的损失是非常大的。因此，这里我们提出了一种Batch粒度的损失函数，使用一个Batch的样本对应的广告曝光近似一段时间内所有请求的广告曝光占比。损失可以写作：

上面的式子有两个问题值得讨论：
1）PAE是如何计算的，一种简单的方式是不考虑位置因素，那么01001和11000的曝光占比均为0.4，这种方式处理比较简单，但并不合理，理论上越靠前的位置具有更高的曝光概率，那么另一种方式就是给每一个位置赋予一定的权重，这样不同屏不同的广告位置分配，得到的曝光占比均是不同的。
2）上式中argmax是不可导的，如何将其变为可导的形式融入进模型训练？我们使用soft-argmax对argmax进行替换：
