前言

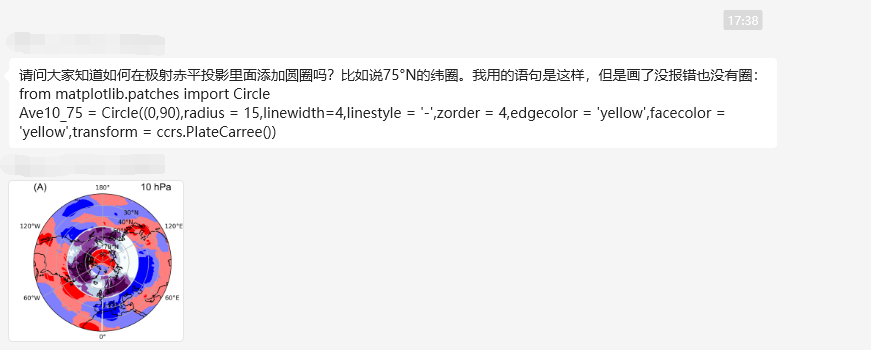

交流群里有读友提问：如何在地球投影中添加指定的纬圈。我抽空尝试了一下，分享给大家。

当无地图投影时

在 python 的 matplotlib.pyplot 和 matplotlib.patches中，有很多内置的函数可以帮助我们绘制矩形、圆形、椭圆等图案。

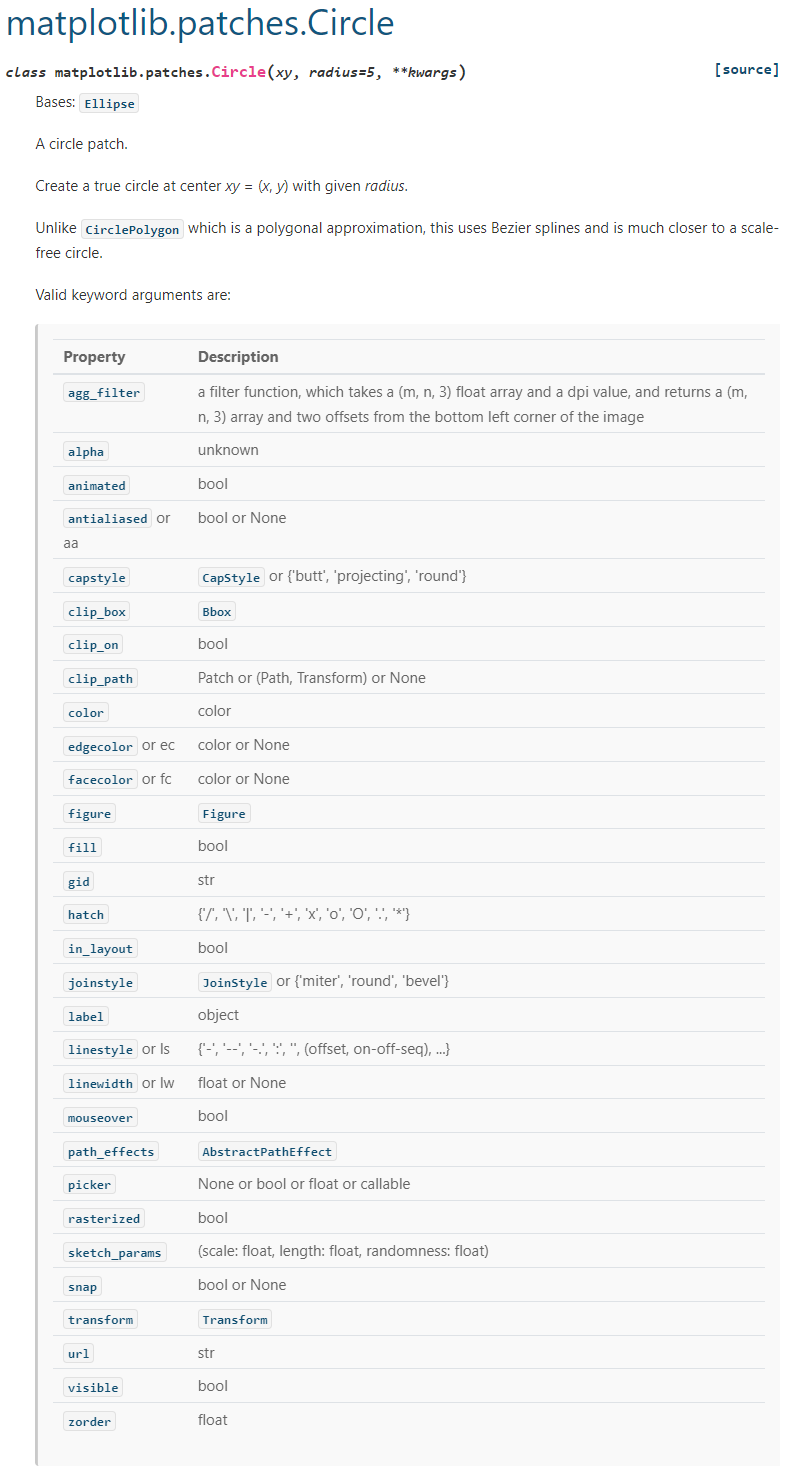

以圆形为例，可以使用 matplotlib.patches.Circle 方法进行绘制，只需要提供圆心和半径即可。其他可选参数如下，包括常见的线宽linewidth, 线型linestyle=, 颜色color等。此外，还可以接收地图投影transform参数。

code

import matplotlib.pyplot as plt
import matplotlib.patches as patches

# 创建一个图形对象和子图
fig, ax = plt.subplots()

# 创建一个空心圆形对象
circle = patches.Circle((2.5, 2.5), radius=1, linewidth=2, edgecolor='black', facecolor='none')

# 将圆形添加到子图中
ax.add_patch(circle)

# 设置坐标轴范围
ax.set_xlim([0, 5])
ax.set_ylim([0, 5])

# 设置坐标轴纵横比例
ax.set_aspect('equal')

# 显示图形
plt.show()

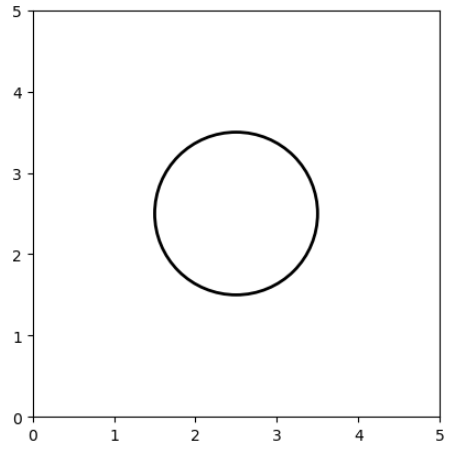

result

其他

除了圆形以外，可以用matplotlib.patches.Ellipse绘制椭圆、用matplotlib.patches.Rectangle绘制矩形、用matplotlib.patches.Arrow绘制箭头、用matplotlib.patches.Polygon绘制任意形状的多边形等。他们的参数都比较相似，具体可见官网，不再一一详细阐述。

当存在地图投影时

前面提到过，matplotlib.patches.xxxx 方法可以接收 transform 地图投影参数，但在实际使用时发现该参数在极地投影的情况下，不能实现想要的效果，建议使用gridlines。因为matplotlib.patches方法只是一个平面的绘图，无法真正的识别出投影的纬圈。

1、非极地投影

以lat-lon投影为例，令纬度0°、经度0°为圆心，15°为半径，绘制圆形：

code

import matplotlib.pyplot as plt
from cartopy import crs as ccrs
from matplotlib.patches import Circle

# 创建绘图窗口和地图投影
fig = plt.figure(figsize=(10, 10))
ax = fig.add_subplot(1, 1, 1, projection=ccrs.PlateCarree())

# 设置地图的显示范围为-180到180经度，0到90纬度
ax.set_extent([-180, 180, -90, 90], ccrs.PlateCarree())

# 添加海洋背景
ax.stock_img()

# 添加国界线
ax.coastlines(resolution='110m', linewidth=0.5)

# 添加圆圈到地图上
circle = Circle((0, 0), radius=15, transform=ccrs.PlateCarree(),
                linewidth=2, linestyle='-', edgecolor='yellow', facecolor='none')
ax.add_patch(circle)

# 显示地图
plt.show()

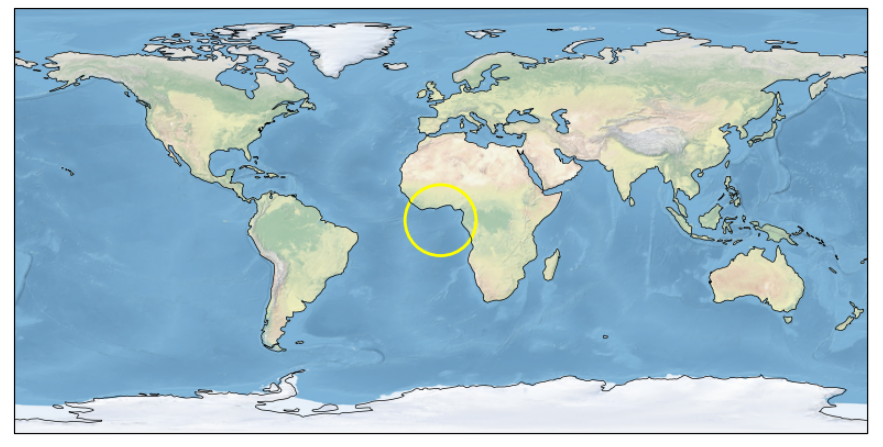

result

2、极地投影

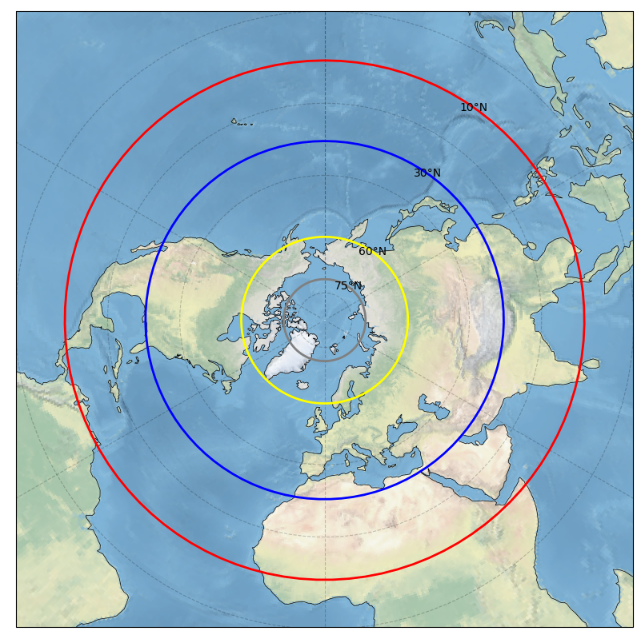

以极射赤平投影为例，绘制75°N的纬度圈（黄色标注），gridlines有很多可选参数，大家可以官网了解一下：

code

import matplotlib.pyplot as plt
from cartopy import crs as ccrs

# 创建绘图窗口和地图投影
fig = plt.figure(figsize=(10, 10))
ax = fig.add_subplot(1, 1, 1, projection=ccrs.NorthPolarStereo())

# 设置地图的显示范围为-180到180经度，0到90纬度
ax.set_extent([-180, 180, 0, 90], ccrs.PlateCarree())

# 设置网格线颜色
ax.gridlines(color='black',alpha=0.2,linestyle='--')

# 设置75N的网格线颜色为黄色
ax.gridlines(xlocs=[], ylocs=[10, 30, 60, 75], color=[ 'red', 'blue', 'yellow', 'gray'],
            linewidth=2, linestyle='-', draw_labels=True)

# 添加海洋背景
ax.stock_img()

# 添加国界线
ax.coastlines(resolution='110m', linewidth=0.5)

# 显示地图
plt.show()
