气象编程 | Python实现调和反距离空间插值法AIDW

气象学家 • 1 年前 • 304 次点击

1 简介

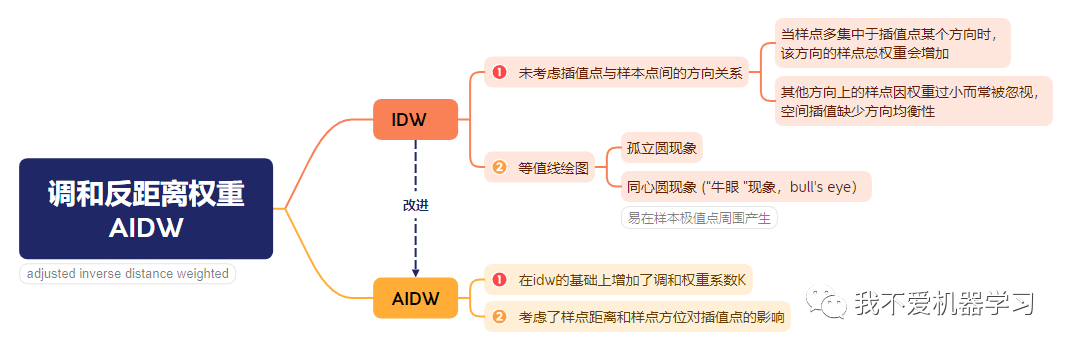

AIDW 主要是针对IDW 的缺点进行了改进,考虑了样本点与预测点的位置,即方向和距离,具体见下图:


2 改进

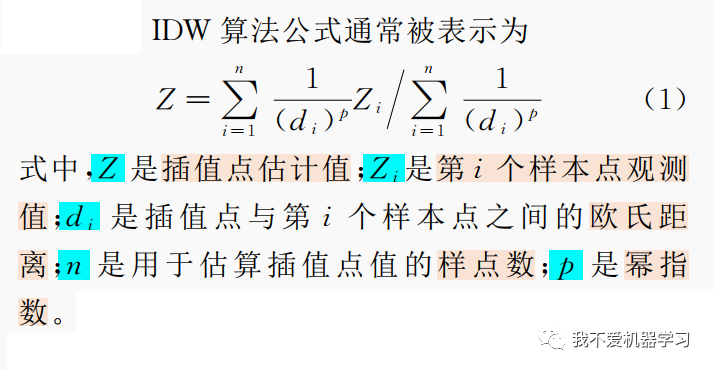

IDW 公式:


从IDW算法可看出,插值点的估算值仅与插值样本距插值点的远近相关,并未考虑样本点的方位性(即样本点被表示为各向同性)。

IDW 插值的基本假设是样点在插值区呈均匀分布。但众多情况下,样点在各向分布并非均匀,甚至会出现样点集中于某一方向的现象,违背了基本假设,其插值合理性就难被保证。针对 IDW 这一插值局限,作者提出了调和反距离权重(AIDW)插值算法。

AIDW 增加了可反映插值点与样本点方位关系的调和权重系数 K,其基本假设是:距插值点近的样本点,对其后方的样本点有遮蔽效应,当两样本点与插值点的连线夹角 (n 为插值搜索邻域内的样点个数)时,遮蔽效应存在 ,当 时,遮蔽效应消失。在 AIDW 插值过程中,受遮蔽影响的样本点,其插值权重将被削弱,削弱的程度取决于该样点 K 值的大小。

按上述假设:

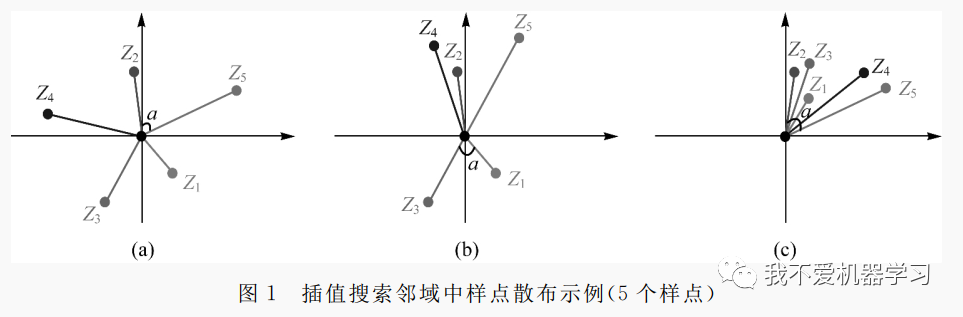

  • 图1(a) 所示的 5 个样点在方向上均匀地分布在插值点(中心点)周围,任意两样点与插值点的连线夹角均大于或等于 72°(即α ),即认为该5个样点间相互不存在遮蔽效应
  • 在图1(c)中,任意两样点与插值点的连线夹角均小于72°,即认为距插值点的近样点,对其后的样点均具有遮蔽效应;在大多情况下,样点在插值点周围的分布应类似图1(b),既不像图1(a)均匀分布,也不像图1(c)集中分布。
  • 图1(b)中 对任一样点均无遮蔽, 有遮蔽, 也有遮蔽。

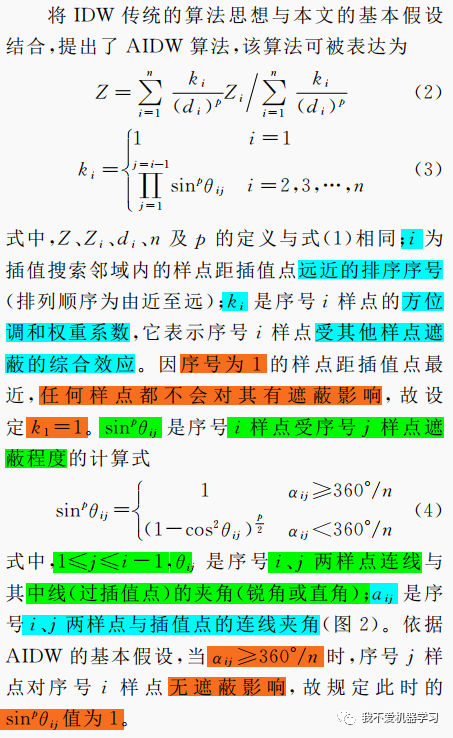

将 IDW 传统的算法思想与本文的基本假设结合,提出了 AIDW 算法:


的理解:

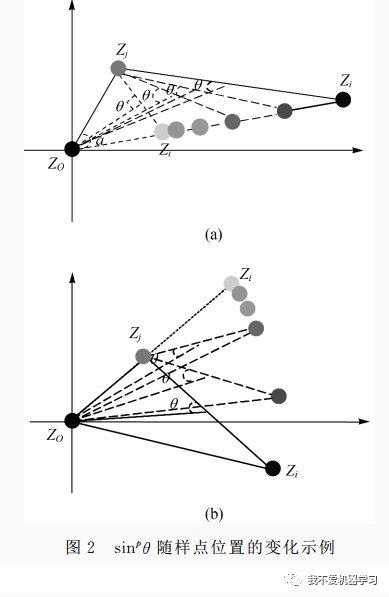

  • 从下图(a)可以看出, 逐渐移向 的过程中 逐渐增大,当三者形成等腰三角形时,,此时最大,即 不会对 产生遮蔽影响
  • 从下图(b)可以看出, 保持与 相同的距离向 移动,当两者位于同一条线时,的影响完全被遮蔽,即

计算样例:

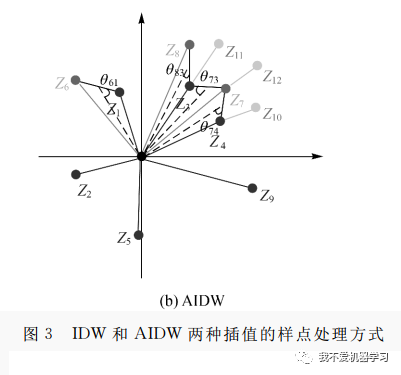

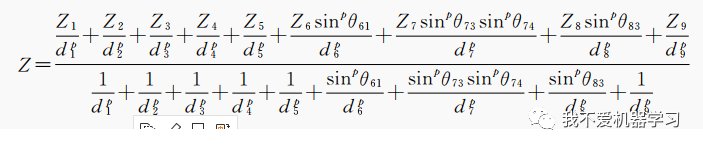

按AIDW算法,在图3(b)中因有遮蔽影响,这些受遮蔽样点的插值权重被削减,分别被 完全遮蔽,它们的插值权重降至为0。依照式(2)和式(3),最终插值点估算值的计算式为:


  • 插值点(中心点)估算值
  • 样点观测值
  • 为样点与插值点的欧氏距离
  • p 是幂指数
  • 角如图3(b)所示

3 程序设计流程

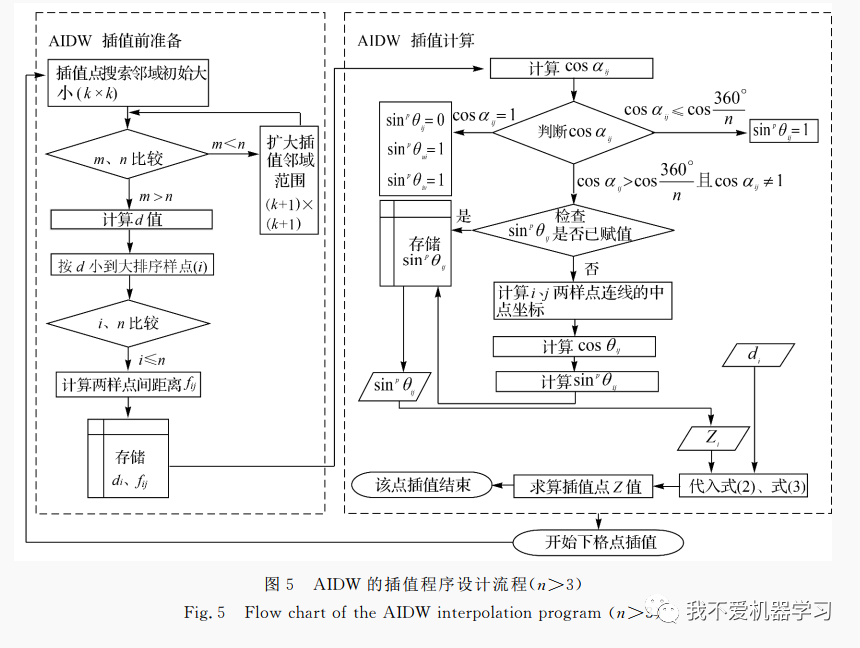

AIDW 的插值程序可分为插值前准备插值计算两个过程:

  • 插值前准备主要是用于搜索合适的插值样点,并为下一步的插值计算提供 值;
  • 插值计算过程主要是求算反映样点遮蔽程度 值,并结合 值求算插值点的Z值。

  • 插值搜索邻域的大小以格点数(k×k)表示
  • m 是搜索邻域内的样点数
  • n 是插值所需的样点数
  • d、f 分别为样点与插值点的欧氏距离和两样点间的欧氏距离
  • i、j、u、v 均为插值样点的序号

4 插值结果

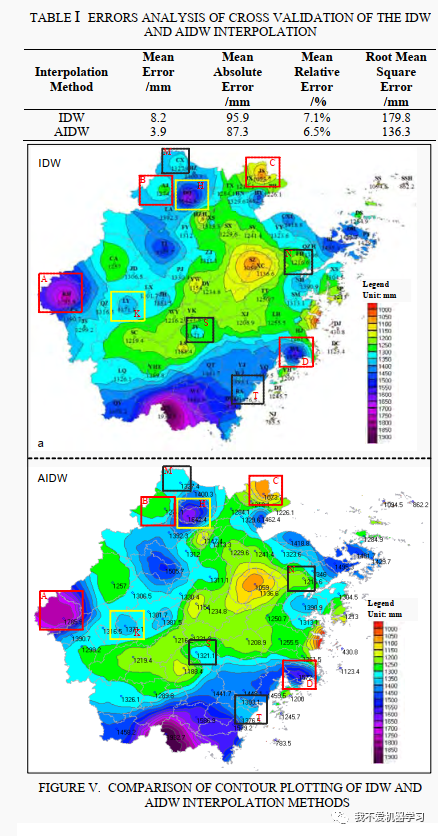

  • 对比 M 点(黑色框),IDW 出现孤立圆现象(站点集中于一侧),AIDW 消除了孤立圆现象
  • 对比 C 点(红色框),IDW 出现同心圆现象,AIDW 消除了同心圆现象
  • 对比 K 点(黄色框),两者均出现孤立圆,通过分析,K 点周围的站点分布均匀。

从上图可以看出 AIDW 有效改进了 IDW 的缺点,同时又能保留 IDW 的插值思想,但 AIDW 需要计算 ,因此在插值时间上要比 IDW

5 python 实现

from sklearn.neighbors import NearestNeighbors

"""类函数"""
class AIDW:
    def __init__(self, x, y, m,p=2):
        self.m = m # 搜索邻域内的样点数
        self.nbrs = NearestNeighbors(n_neighbors=m, algorithm='ball_tree').fit(x)
        self.thresh = 360/m
        self.p = p
        self.y = y
        self.x = x

    def fit(self, x_new):
        indices = self.nbrs.kneighbors(x_new, return_distance=False)
        x_sample = self.x[indices[0]]
        y_sample = self.y[indices[0]]
        x_ = x_sample-x_new
        zi = []
        ki = 1
        for i in range(1, self.m-1):
            for j in range(i):
                cos_ = np.sum(x_[i]*x_[j])/((np.sum(x_[i]**2)**(1/2))*(np.sum(x_[j]**2)**(1/2)))
                radian = np.arccos(cos_)
                angle = radian*180/np.pi
                if angle>=self.thresh:continue
                else:
                    ki*=np.sin(radian)**self.p
            di = np.sum(x_[i]**2)**(1/2)
            zi.append(ki/(di**self.p))
        z = np.sum(np.array(zi)*y_sample[1:-1])/np.sum(zi)
        return z

"""demo"""
import numpy as np
import matplotlib.pyplot as plt

# create sample points with structured scores
X1 = 10 * np.random.rand(10002-5

def func(x, y):
    return np.sin(x**2 + y**2) / (x**2 + y**2 )

z1 = func(X1[:,0], X1[:,1])

# 'train'
aidw = AIDW(X1, z1, m=15)

# 'test'
spacing = np.linspace(-5.5.100)
X2 = np.meshgrid(spacing, spacing)
grid_shape = X2[0].shape
X2 = np.reshape(X2, (2-1)).T
z2 = []
for x2 in X2:
    z2.append(aidw.fit(x2.reshape(1,-1 )))
z2 = np.array(z2)

# plot
fig, (ax1, ax2, ax3) = plt.subplots(13, sharex=True, sharey=True, figsize=(10,3))
ax1.contourf(spacing, spacing, func(*np.meshgrid(spacing, spacing)))
ax1.set_title('Ground truth')
ax2.scatter(X1[:,0], X1[:,1], c=z1, linewidths=0)
ax2.set_title('Samples')
ax3.contourf(spacing, spacing, z2.reshape(grid_shape))
ax3.set_title('Reconstruction')
plt.show()

参考:

顾及方向遮蔽性的反距离权重插值法.李正泉.

An Adjusted Inverse Distance Weighted Spatial Interpolation Method.
