摘要 本文提出一种在TensorFlow数据流图基础上扩展的领域特定语言(DSL)，用于表达复杂的控制流结构，包括条件分支、循环、中断( break )和继续( continue )。该DSL将程序编译为扩展的计算图结构，该结构结合了传统数据流计算图和libFIRM等编译器中间表示的优点，引入了基本块(Block)、Phi节点、Proj节点和Jmp节点等概念。通过分离控制依赖边和数据依赖边，并支持基本块内数据流节点的并行执行，实现了在保持高性能的同时支持复杂控制流语义的能力。
目录 1. 引言 深度学习框架如TensorFlow的核心是数据流计算图，这种模型天然适合描述纯数据依赖的张量运算。然而，当我们需要表达通用编程语言中的复杂控制逻辑（如条件分支、循环、中断等）时，传统计算图便显得力不从心。虽然TensorFlow提供了 tf.cond 和 tf.while_loop 等控制流操作，但它们的使用较为繁琐，表达能力有限。
本文将探讨如何在TensorFlow的基础上，设计一种领域特定语言(DSL)，以更直观、更强大的方式表达复杂控制流，并将其编译为扩展的计算图结构。这种结构借鉴了libFIRM等编译器中间表示，引入了基本块(Block)、Phi节点、Proj节点和Jmp节点等概念，从而在保持数据流并行性的同时，支持复杂的控制流语义。
2. 传统数据流计算图的局限性 传统的TensorFlow计算图是一个整体，包含卷积(Conv)、矩阵乘法(MatMul)、激活函数(ReLU)、softmax等算子。这些算子通过张量(Tensor)连接，形成数据流。
特性 传统 Tensor Flow计 算图 扩展控 制流计 算图 控制流 表示 特殊操作 ( tf.cond , tf.while_loop ) 数据流 表示 中断/ 继续 并行性 图结构
这种表示对于纯数据流计算非常有效，但对于控制流则显得笨拙：
# TensorFlow控制流（使用tf.cond） x = tf.constant( 5.0 ) y = tf.constant( 10.0 ) z = tf.cond(tf.less(x, y), lambda : tf.add(x, y), lambda : tf.subtract(x, y)) 当控制流变得更复杂时(如嵌套循环、提前退出等)，使用原生TensorFlow API会变得非常冗长和难以维护。
3. 控制流增强的DSL设计 我们的目标是设计一种DSL，它在TensorFlow原始API上做最小改动，但提供更自然的控制流表达方式。主要设计思想包括：
2. 显式控制操作 ：引入 tf.continue() 、 tf.break() 等操作 3. 结构化控制流 ：类似传统编程语言的分支和循环结构 DSL语法示例 import tensorflow as tf # 定义一些TensorFlow操作作为数据流节点 x = tf.constant( 5.0 , name= "x" ) y = tf.constant( 10.0 , name= "y" ) limit = tf.constant( 100.0 , name= "limit" ) step = tf.constant( 1.0 , name= "step" ) # 使用DSL表达复杂控制流 with tf.while_loop(tf.less(x, limit)) as loop: # 循环体内的数据流节点 sum_val = tf.add(x, y, name= "sum" ) product = tf.multiply(x, y, name= "product" ) # 条件分支 with tf.if_cond(tf.greater(sum_val, 50.0 )): with tf.then(): # 更新x x = tf.add(x, step, name= "x_update" ) with tf. else (): # 嵌套条件 with tf.if_cond(tf.less(product, 30.0 )): with tf.then(): tf. break () # 退出循环 with tf. else (): tf. continue () # 继续下一轮循环 # 循环外的数据流节点 final_result = tf.multiply(x, y, name= "final_result" ) 4. 计算图转换：从DSL到扩展控制流图 DSL程序需要被转换为扩展的计算图结构。这种结构不再是单一的数据流图，而是由多个基本块(Block)组成的控制流图(CFG)。
基本块(Block)结构 每个基本块包含：
1. 数据流节点 ：传统的TensorFlow操作(如 tf.add 、 tf.matmul ) 简单条件分支图结构示例 以下是一个简单条件分支的DSL代码及其对应的扩展计算图：
# DSL代码 a = tf.constant( 1.0 , name= "a" ) b = tf.constant( 2.0 , name= "b" ) with tf.if_cond(tf.less(a, b)): with tf.then(): c = tf.add(a, b, name= "c_then" ) with tf. else (): c = tf.subtract(a, b, name= "c_else" ) d = tf.multiply(c, 2.0 , name= "d" ) 对应的扩展计算图结构如下：

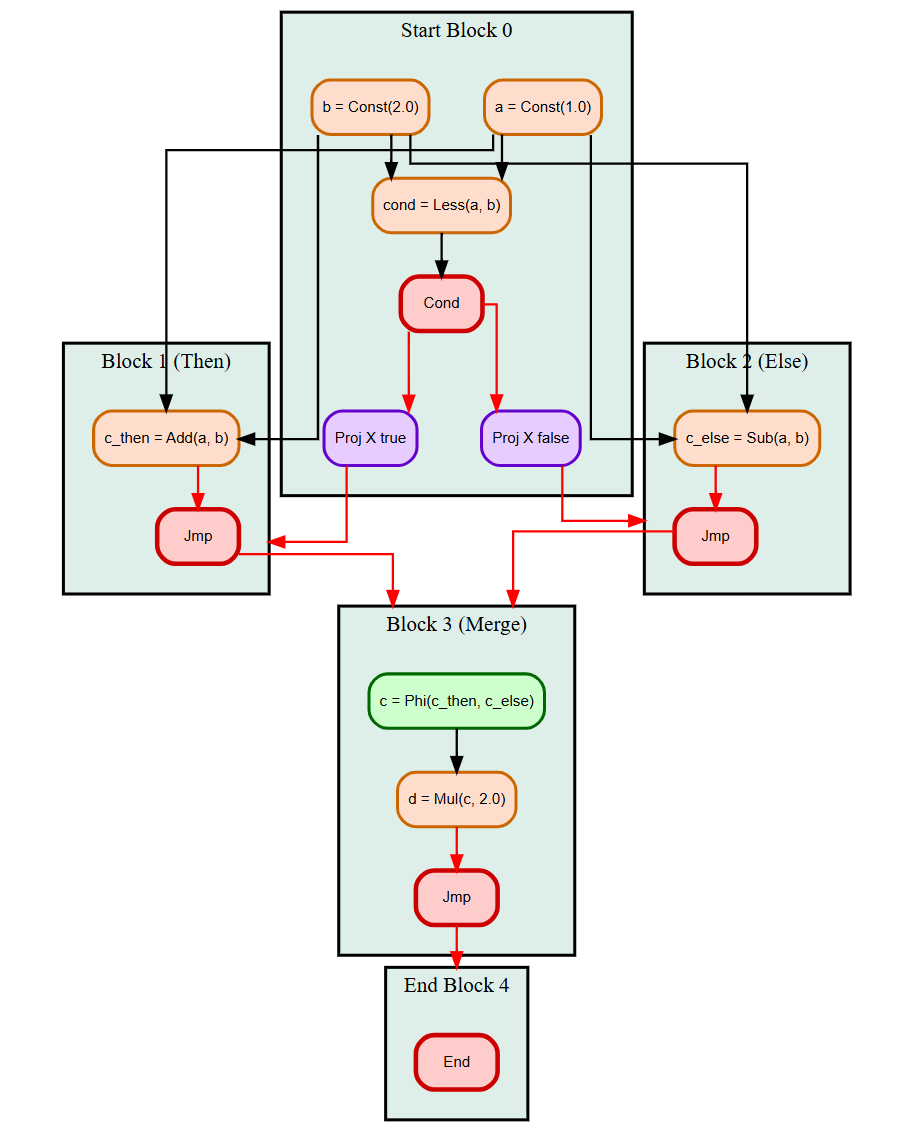

简单条件分支的控制流图 图说明 ：
• 数据流节点(如 a = Const(1.0) , b = Const(2.0) )以橙色圆角矩形表示，执行具体的张量计算操作 • 控制流节点(如 Cond , Proj X true , Proj X false , Jmp )以红色或紫色圆角矩形表示，负责控制流的决策和跳转 • Phi 节点以绿色圆角矩形表示，用于合并不同控制流路径产生的值 • 数据依赖边用黑色实线表示，控制依赖边用红色实线表示 • 基本块用浅蓝色背景的集群表示，每个块都有明确的标签说明其功能 • 图展示了从起始块到结束块的完整控制流路径，包括条件判断、分支执行和结果合并 复杂循环结构图表示 下面展示一个包含 continue 和 break 的循环结构：
# DSL代码：计算1到10的累加，但跳过5，且和超过25时提前退出 sum_val = tf.constant( 0 , dtype=tf.int32, name= "sum_init" ) i = tf.constant( 1 , dtype=tf.int32, name=
"i_init" ) with tf.while_loop(tf.less_equal(i, 10 )): # 如果i等于5，跳过 with tf.if_cond(tf.equal(i, 5 )): with tf.then(): i = tf.add(i, 1 , name= "i_increment_skip" ) tf. continue () sum_val = tf.add(sum_val, i, name= "sum_update" ) i = tf.add(i, 1 , name= "i_increment" ) # 如果和超过25，提前退出 with tf.if_cond(tf.greater(sum_val, 25 )): with tf.then(): tf. break () 对应的扩展计算图：

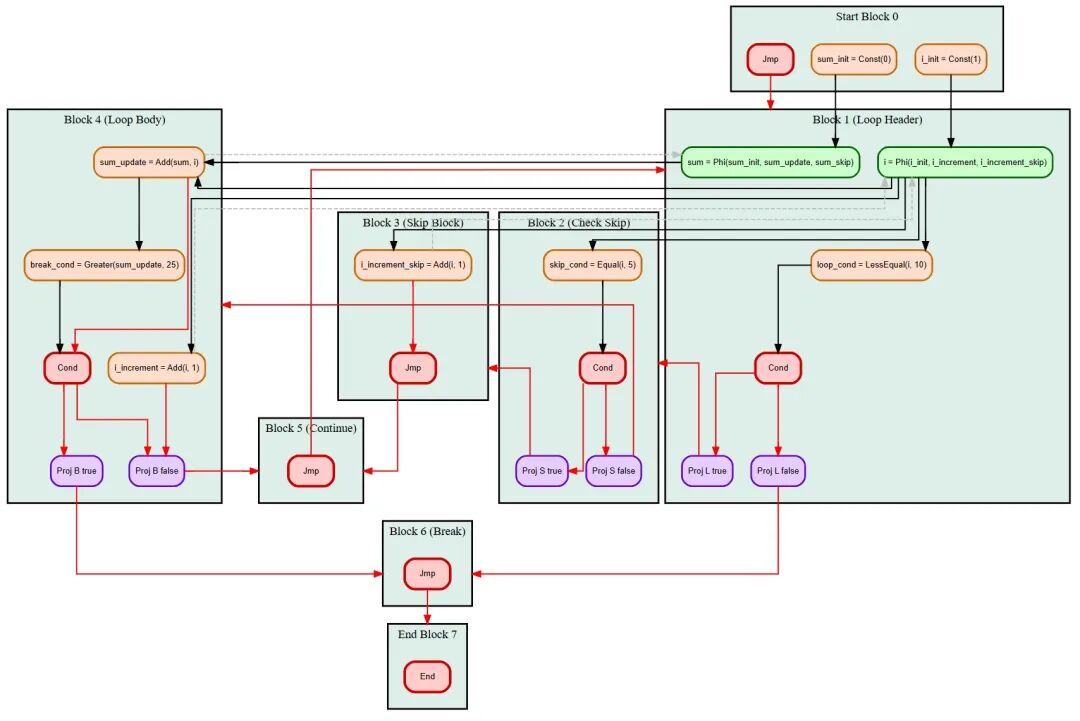

复杂循环的控制流图 图说明 ：
• 循环结构通过 Block 1 (Loop Header) 块中的 Phi 节点实现迭代变量的更新和传递 • Cond 节点用于条件判断，包括循环条件 loop_cond 、跳过条件 skip_cond 和中断条件 break_cond • Proj 节点(如 Proj L true/false , Proj S true/false , Proj B true/false )将条件判断结果投影到不同分支 • Jmp 节点实现无条件跳转，连接不同的基本块形成控制流路径 • 虚线表示的Phi节点数据输入展示了循环变量如何在不同迭代间传递 • 图清晰展示了 continue 和 break 语义的实现机制： continue 跳回循环头， break 跳出到结束块 • 基本块按执行逻辑从左到右排列，便于理解循环的执行流程 5. 执行模型：基于基本块的解释器 扩展计算图的执行需要专门的解释器，它维护当前执行的基本块，并能够在块间跳转。
解释器状态 状态 变量 类型 说明 current_block BasicBlock previous_block BasicBlock value_table Dict[Node, Any] block_stack List[BasicBlock] ir_graph IRGraph

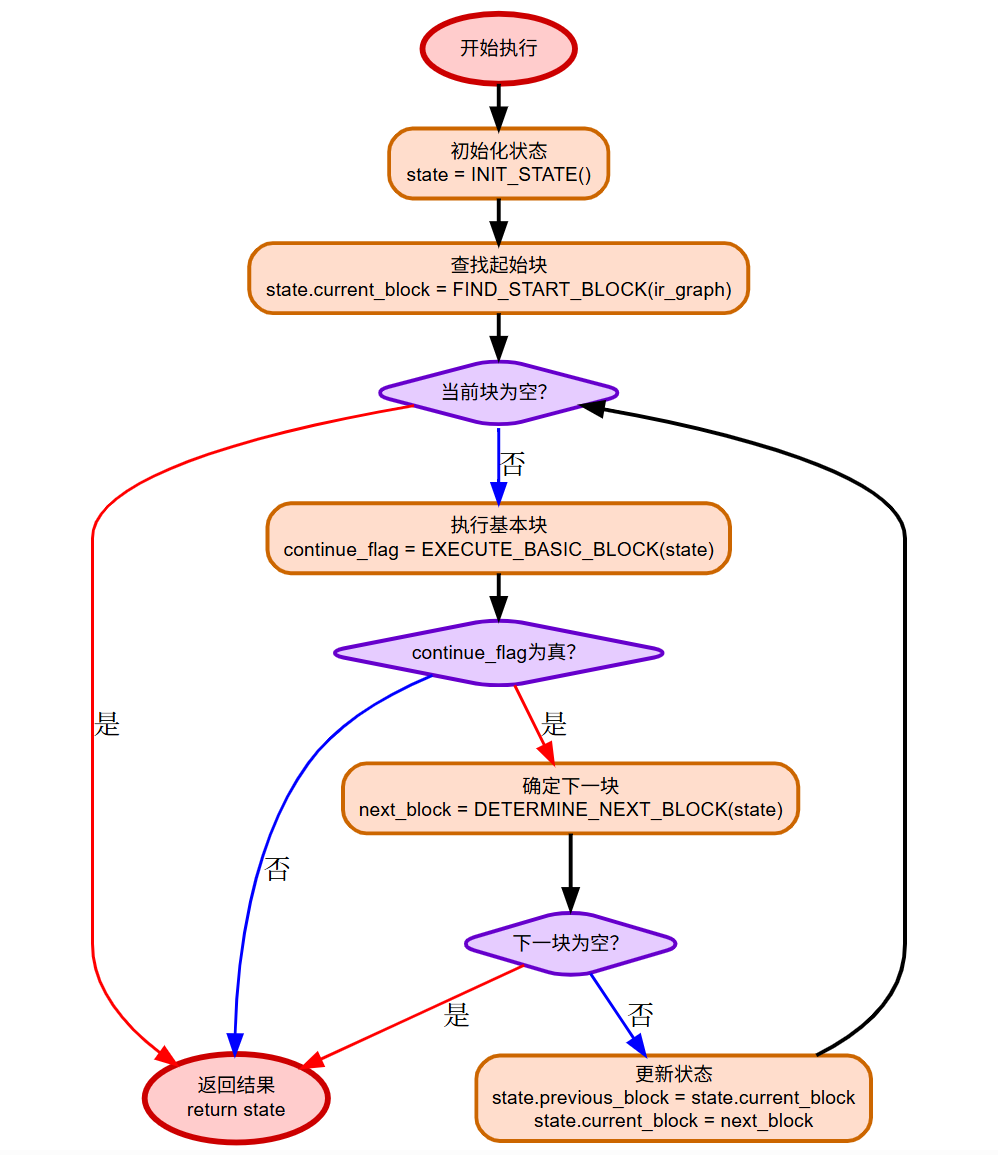

主执行循环 function EXECUTE_IRG(ir_graph): state = INIT_STATE() state.current_block = FIND_START_BLOCK(ir_graph) state.previous_block = null while state.current_block != null: continue_flag = EXECUTE_BASIC_BLOCK(state) if not continue_flag: break next_block = DETERMINE_NEXT_BLOCK(state) if next_block == null: break state.previous_block = state.current_block state.current_block = next_block return state 主执行循环流程图 图说明 ：
• 红色椭圆节点表示流程的开始和结束，强调整个执行过程的入口和出口 • 橙色圆角矩形节点表示状态操作，如 INIT_STATE() 、 FIND_START_BLOCK() 等函数调用 • 紫色菱形节点表示条件判断，包括检查当前块是否为空、 continue_flag 是否为真等关键决策点 • 蓝色实线表示正常执行路径，红色实线表示异常或结束路径，颜色编码提高了流程的可读性 • 流程从初始化开始，通过循环不断执行基本块并确定下一个块，直到满足终止条件 • 图中 state 对象的状态更新是关键，特别是 previous_block 的维护对Phi节点处理至关重要 • 循环结构清晰展示了解释器的核心调度逻辑，即基本块的顺序执行和控制流跳转 基本块执行流程 function EXECUTE_BASIC_BLOCK(state): block = state.current_block // 阶段 1 : 处理Phi节点 phi_nodes = FILTER(block.nodes, IS_PHI_NODE) for each phi_node in phi_nodes:

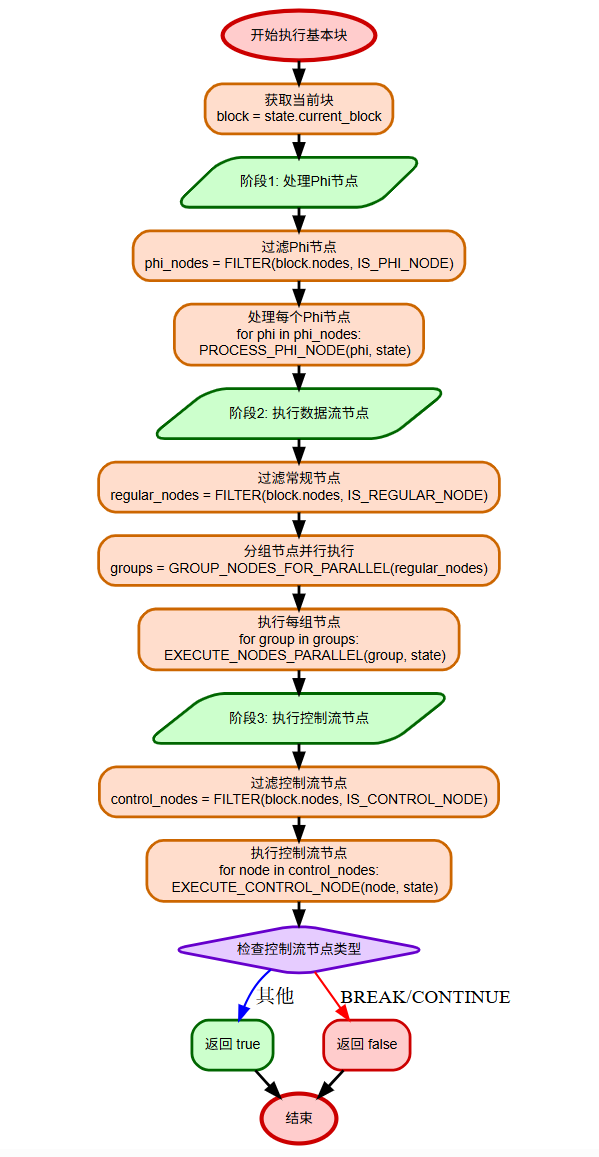

PROCESS_PHI_NODE(phi_node, state) // 阶段 2 : 执行数据流节点(并行执行无依赖的节点) regular_nodes = FILTER(block.nodes, IS_REGULAR_NODE) execution_groups = GROUP_NODES_FOR_PARALLEL(regular_nodes) for each group in execution_groups: EXECUTE_NODES_PARALLEL(group, state) // 阶段 3 : 执行控制流节点 control_nodes = FILTER(block.nodes, IS_CONTROL_NODE) for each node in control_nodes: EXECUTE_CONTROL_NODE(node, state) if node. type == JMP: return true if node. type == PROJ: // Proj节点不单独控制执行流程 continue return true 基本块执行流程图 图说明 ：

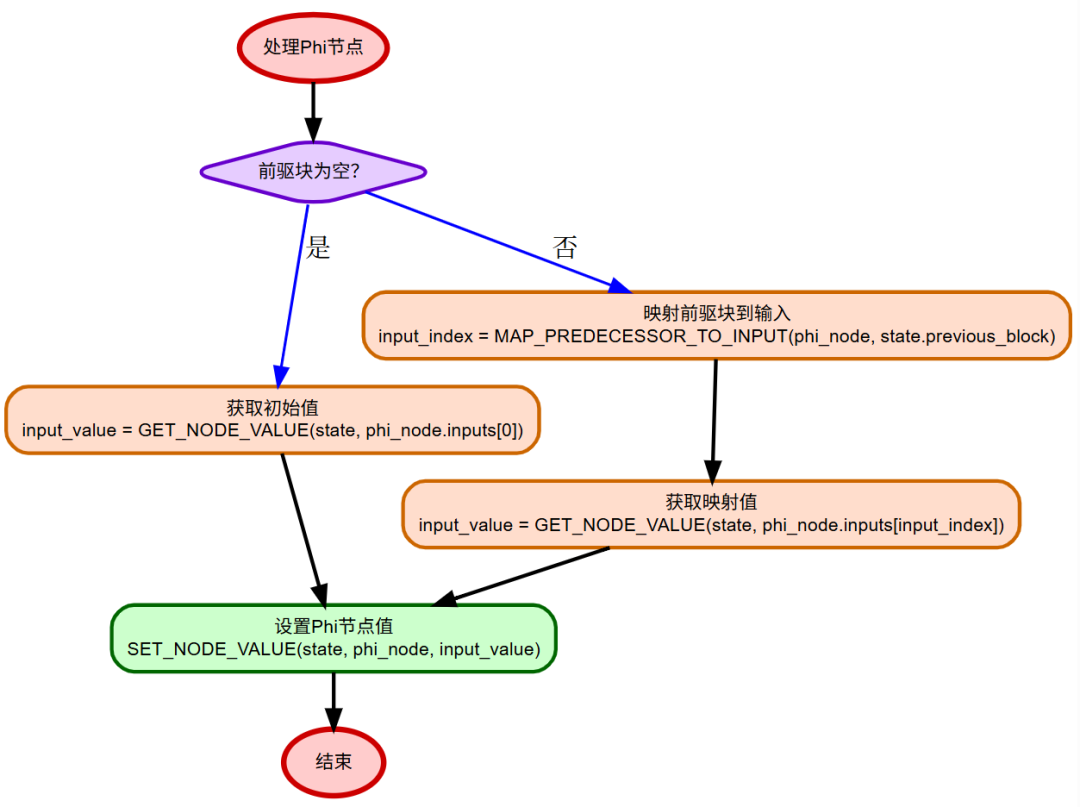

• 流程采用三阶段执行模型，用绿色平行四边形节点明确标识每个阶段的任务 • 第一阶段处理 Phi 节点，这是SSA形式的关键，必须在其他节点之前执行以确保正确的值传递 • 第二阶段执行数据流节点，通过 GROUP_NODES_FOR_PARALLEL() 函数对无依赖节点进行分组并行执行 • 第三阶段执行控制流节点，处理 Cond 、 Proj 、 Jmp 等控制相关的节点 • 菱形节点 check_node_type 检查控制流节点类型，决定是否继续执行或返回 • 橙色节点代表具体的数据处理和过滤操作，如 FILTER() 、 PROCESS_PHI_NODE() 等函数调用 • 流程展示了基本块内节点的执行顺序：Phi节点 → 数据流节点 → 控制流节点，这个顺序对保持语义正确性至关重要 • 返回值的不同颜色区分了正常执行( true )和特殊控制流( false )两种情况 Phi节点处理 function PROCESS_PHI_NODE(phi_node, state): if state.previous_block == null: // 起始块: 使用初始值 input_value = GET_NODE_VALUE(state, phi_node.inputs[ 0 ]) else : // 根据前驱块选择输入 input_index = MAP_PREDECESSOR_TO_INPUT(phi_node, state.previous_block) input_value = GET_NODE_VALUE(state, phi_node.inputs[input_index]) SET_NODE_VALUE(state, phi_node, input_value) Phi节点处理流程图 图说明 ：
• 流程图清晰展示了 Phi 节点处理的两种不同情况：起始块和常规块 • 紫色菱形节点
check_prev 检查 state.previous_block 是否为空，这是区分情况的关键判断 • 起始块分支(前驱块为空)直接从Phi节点的第一个输入获取初始值，通过 GET_NODE_VALUE() 函数实现 • 常规块分支(前驱块不为空)需要根据前驱块映射到对应的输入索引，通过 MAP_PREDECESSOR_TO_INPUT() 函数完成映射 • 两个分支最终都会调用 SET_NODE_VALUE() 函数将计算得到的值赋给Phi节点，确保后续操作能使用正确的值 • 蓝色实线表示正常执行路径，连接各个处理步骤形成完整的工作流 • 流程展示了Phi节点如何根据执行路径动态选择输入值，这是实现SSA形式中控制流相关值合并的核心机制 • 起始块和常规块的不同处理逻辑体现了Phi节点在程序执行初期的特殊性和在正常执行中的通用性 拓扑排序与并行执行 基本块内部的数据流节点可以通过拓扑排序确定执行顺序，而无依赖的节点可以并行执行：

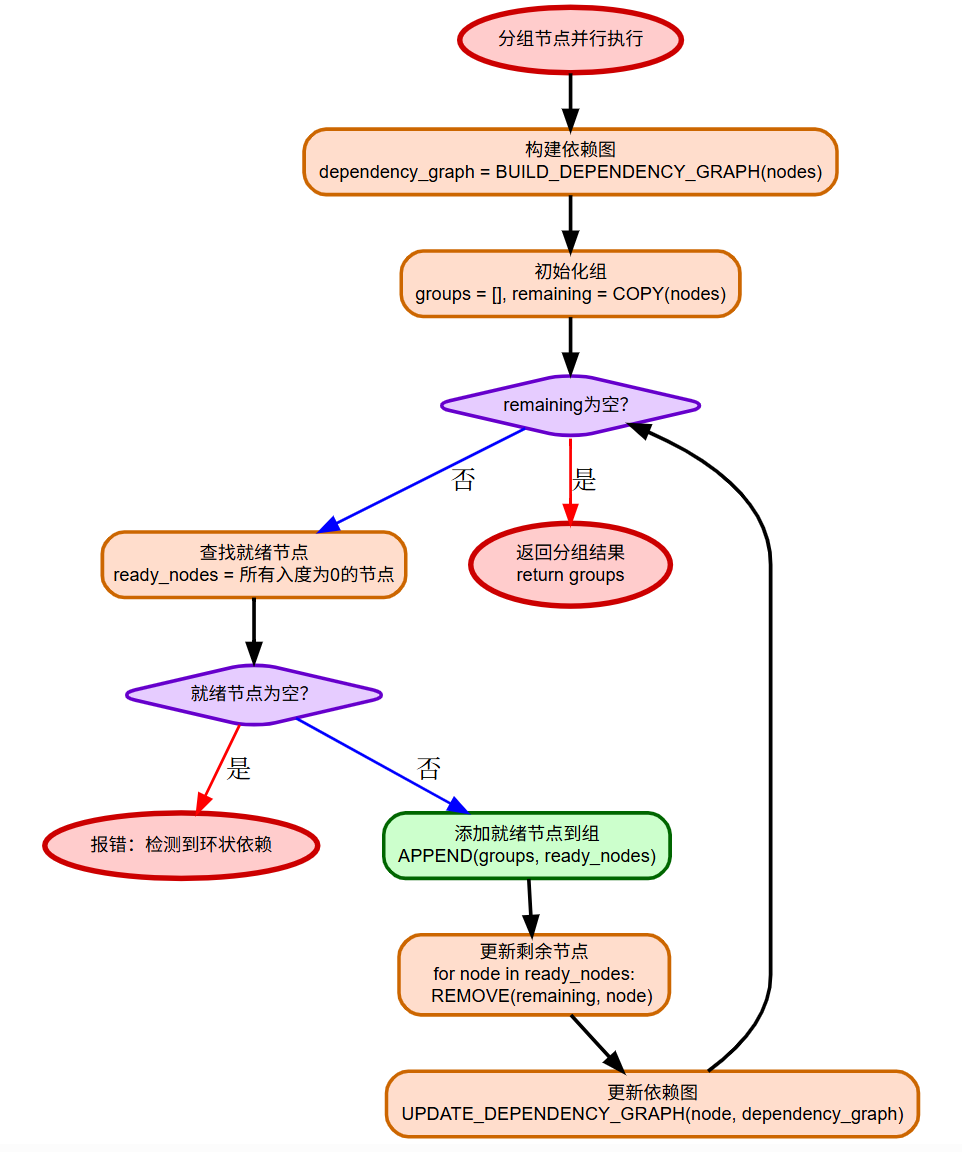

function GROUP_NODES_FOR_PARALLEL(nodes): // 构建依赖图 dependency_graph = BUILD_DEPENDENCY_GRAPH(nodes) // 初始化结果组 groups = [] remaining = COPY(nodes) while not IS_EMPTY(remaining): // 找到所有入度为 0 的节点 ready_nodes = [] for each node in remaining: if GET_IN_DEGREE(node, dependency_graph) == 0 : APPEND(ready_nodes, node) if IS_EMPTY(ready_nodes): ERROR( "检测到环状依赖" ) // 将就绪节点作为一组 APPEND(groups, ready_nodes) // 从剩余节点中移除就绪节点 for each node in ready_nodes: REMOVE(remaining, node) // 更新依赖图 UPDATE_DEPENDENCY_GRAPH(node, dependency_graph) return groups 节点分组并行执行流程图 图说明 ：
• 流程图展示了Kahn算法的拓扑排序过程，用于确定节点执行顺序和识别可并行执行的节点组 • 初始步骤 BUILD_DEPENDENCY_GRAPH() 构建依赖图， INIT_GROUPS() 初始化数据结构，为后续处理做准备 • 主循环通过 check_remaining 节点控制，持续处理直到 remaining 集合为空 • 在每个循环迭代中， find_ready 步骤查找所有入度为0的节点，这些节点不依赖其他未执行节点，可以立即执行 • check_ready 节点检查是否找到就绪节点，如果未找到但仍有剩余节点，则说明存在环状依赖，通过 error 节点报错 • add_group 步骤将就绪节点添加为一组，这些组内的节点可以并行执行，组间则按拓扑顺序依次执行 • update_remaining 和 update_graph 步骤更新剩余节点集合和依赖图，为下一轮循环做准备 • 蓝色实线表示正常执行路径，红色实线表示错误或结束路径，颜色编码提高了流程的可读性 • 流程展示了如何将数据依赖图转换为可执行的节点组序列，这是实现块内并行执行的关键算法

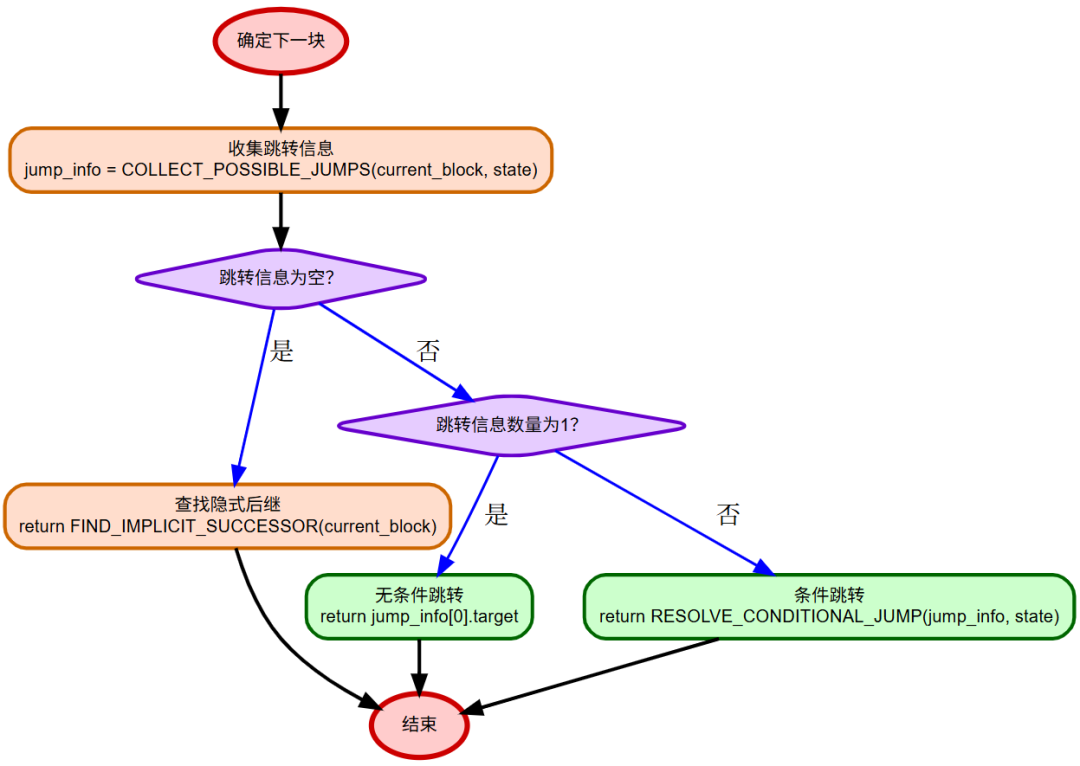

控制流决策 function DETERMINE_NEXT_BLOCK(state): current_block = state.current_block // 收集当前块的所有可能跳转 jump_info = COLLECT_POSSIBLE_JUMPS(current_block, state) if IS_EMPTY(jump_info): // 无显式跳转，尝试隐式后继 return FIND_IMPLICIT_SUCCESSOR(current_block) if LENGTH(jump_info) == 1 : // 无条件跳转 return jump_info[ 0 ].target // 条件跳转：根据运行时值选择 return RESOLVE_CONDITIONAL_JUMP(jump_info, state) 控制流决策流程图 图说明 ：

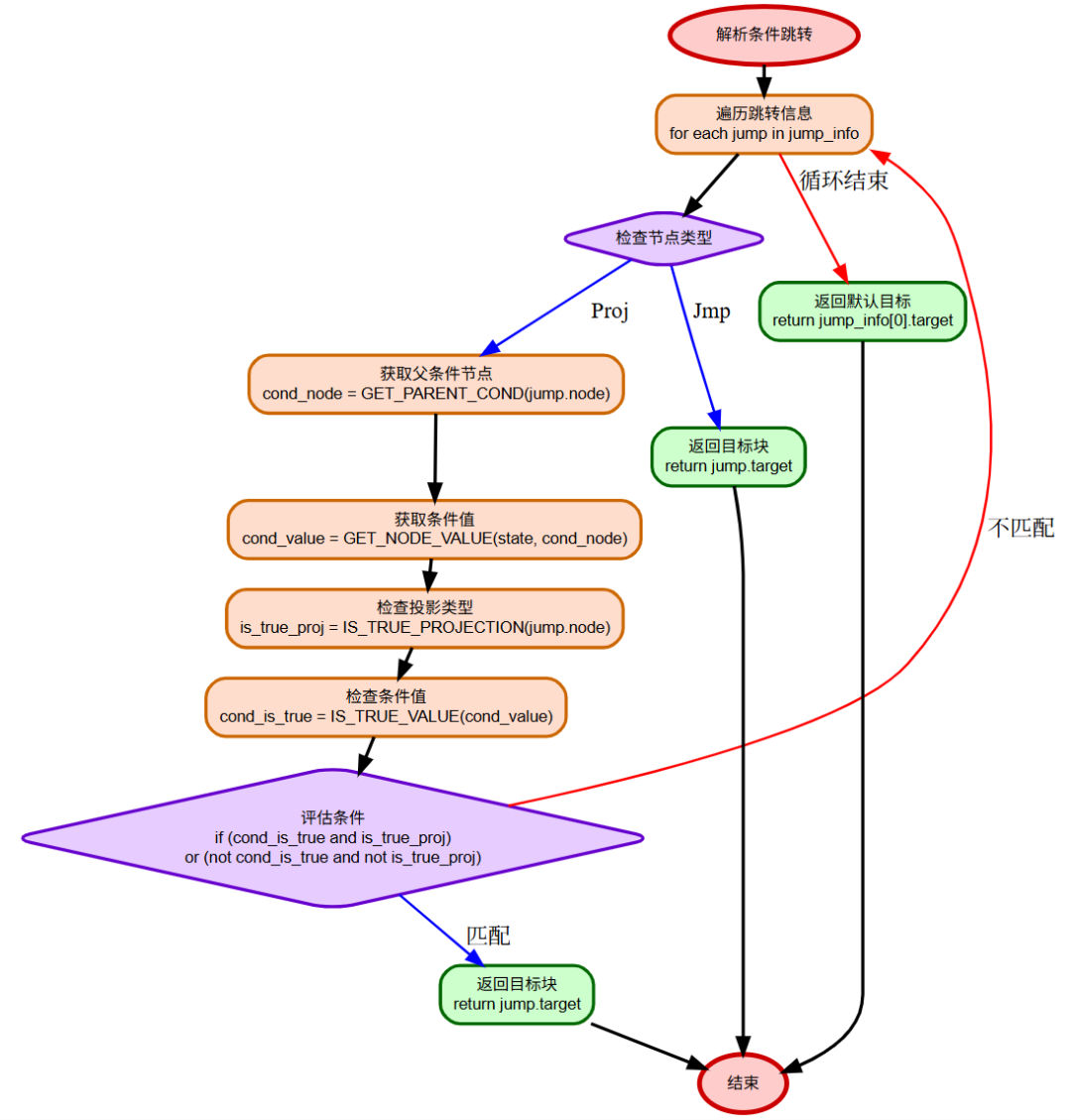

• 流程图展示了控制流决策的三种情况：无跳转信息、单跳转和多跳转(条件分支) • collect_jumps 步骤收集当前块的所有可能跳转信息，包括 Jmp 节点的无条件跳转和 Proj 节点的条件分支 • check_empty 节点检查跳转信息是否为空，如果为空则调用 FIND_IMPLICIT_SUCCESSOR() 查找隐式后继块 • check_single 节点检查跳转信息数量，如果只有一个跳转则直接返回该跳转的目标块，这是无条件跳转的情况 • 如果有多于一个跳转信息，则调用 RESOLVE_CONDITIONAL_JUMP() 函数解析条件跳转，根据运行时值选择正确的分支 • 橙色节点表示具体的函数调用和数据处理操作，紫色菱形节点表示条件判断 • 蓝色实线连接各个处理步骤，形成清晰的决策流程，从收集信息到最终确定下一块 • 流程展示了解释器如何在执行过程中动态决定下一个基本块，这是实现复杂控制流的关键机制 • 三种情况的处理逻辑体现了控制流决策的完整性和鲁棒性，确保在任何情况下都能确定正确的执行路径 function RESOLVE_CONDITIONAL_JUMP(jump_info, state): for each jump in jump_info: if jump.node. type == "Proj" : // 处理投影节点 cond_node = GET_PARENT_COND(jump.node) cond_value = GET_NODE_VALUE(state, cond_node) is_true_proj = IS_TRUE_PROJECTION(jump.node) cond_is_true = IS_TRUE_VALUE(cond_value) if (cond_is_true and is_true_proj) or ( not cond_is_true and not is_true_proj): return jump.target elif jump.node. type == "Jmp" : // 直接跳转 return jump.target // 默认情况 return jump_info[ 0 ].target 解析条件跳转流程图 图说明 ：
• 流程图展示了条件跳转解析的详细过程，通过遍历 jump_info 集合处理每个可能的跳转 • init_loop 节点初始化循环，遍历所有跳转信息， check_type 节点检查每个跳转的节点类型 • 对于 Proj 类型节点，需要获取其父 Cond 节点并检查条件值，通过 GET_PARENT_COND() 和 GET_NODE_VALUE() 函数实现 • check_proj 和 check_cond 步骤分别检查投影类型和条件值， evaluate 节点评估是否匹配(条件为真且是true投影，或条件为假且是false投影) • 如果匹配，则通过 return_proj 节点返回对应的目标块；如果不匹配，则继续循环处理下一个跳转 • 对于 Jmp 类型节点，直接通过 return_jmp 节点返回目标块，这是无条件跳转的简单情况 • 如果循环结束仍未找到匹配的跳转，则通过 return_default 节点返回第一个跳转的目标块作为默认选择 • 蓝色实线表示正常处理路径，红色虚线表示不匹配时的继续循环路径，颜色和线型区分了不同情况 • 流程展示了如何根据运行时条件值选择正确的控制流分支，这是实现条件语句和循环控制的关键机制 • Proj 节点的处理逻辑体现了条件分支的对称性：true分支和false分支都需要检查条件值和投影类型的匹配关系 6. 总结 本文提出了一种在TensorFlow基础上扩展的DSL，用于表达复杂的控制流结构，并将其编译为扩展的计算图。这种计算图结合了传统数据流计算图和编译器中间表示(如libFIRM)的优点：
1. 直观的表达能力 ：通过 with 语句和显式控制操作，提供了类似传统编程语言的控制流表达能力。 2. 高效的执行模型 ：基本块内部的数据流节点可以并行执行，提高了计算效率。 3. 灵活的图结构 ：支持动态计算路径，适用于更广泛的应用场景。 4. 良好的调试支持 ：扩展的控制流图结构使得调试更加直观和方便。 这种设计不仅适用于深度学习领域，还可以扩展到其他需要复杂控制流的计算密集型应用中。通过将数据流计算图与控制流图相结合，我们获得了表达能力和执行效率的良好平衡。
