比GPT image2更牛，Github上这个高星项目一键“文本转插画”！

每一个搞科研、写论文的人，大概都被学术插画折磨过。为了画一张高大上的系统架构图或者科学机理图，我们要么在 Visio 里通宵对齐像素，要么在 PPT 里抠图抠到眼花。要是审美稍微不在线，画出来的图一股“乡土气息”，分分钟被审稿人无情吐槽。

“难道就没有一种办法，我把论文想法写出来，AI 自动帮我把符合 Nature/Science 审稿标准的矢量图画好吗？”

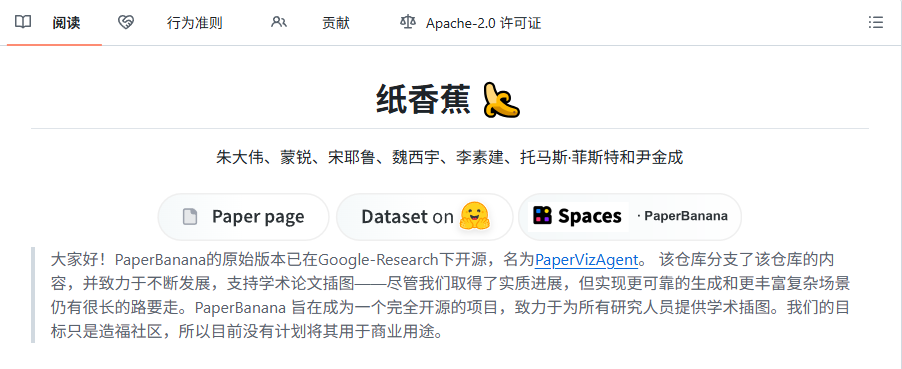

还真有！ 最近 GitHub 上一个叫做 PaperBanana 的项目彻底火了。它是一个专门为 AI 科学家和科研人员打造的参考驱动型Multi-Agent 学术插画生成框架。

今天这篇文章，就来手把手带你一步步把这个神器跑起来，看看它到底能不能解放我们的生产力！

Part 01：PaperBanana 是什么

一句话解释，他是帮助你直接生成图片的AI工具

在正式动手前，我们先用一句话看懂它的工作原理。

传统 AI 画图在搞学术图时往往是“灾难”，因为它们不懂结构、字会打错、而且无法精准控制。

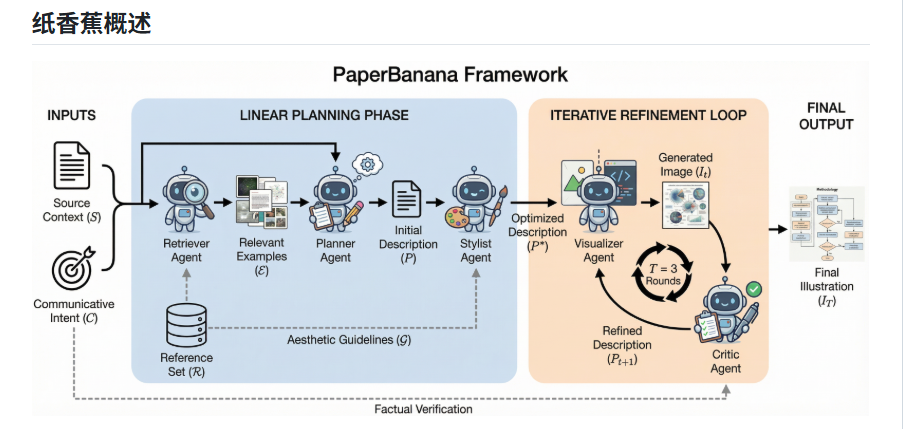

而 PaperBanana 聪明的地方在于，它不是一个大模型在孤军奋战，而是组建了一个“科研画图流水线，它由五个Agent构成：

Retrieval Agent：根据你的论文描述，去数据库里检索相关的优秀学术插画作为“参考样式”。
Planning Agent：把大段的文本拆解成一环扣一环的视觉逻辑逻辑和布局。
Styling Agent：负责配色、线条、字体等学术规范的制定。
Visualization Agent：这是核心！ 它不直接生成像素图，而是调用代码去生成 SVG 矢量图 或相应的绘图代码。
批判智能体（Critique Agent）：扮演“毒舌审稿人”，不断挑刺并要求前面的 Agent 迭代修改，直到完美。

Part 02：环境准备

step 1：

因为 PaperBanana 运行涉及多 agent 协同、代码生成以及本地代码沙箱的自动编译，需要在 Linux 或者 Windows 的 WSL2 环境下运行。

在终端中克隆源码并建立 Python 环境：

Bash# 1. 克隆官方仓库并进入目录git clone https://github.com/dwzhu-pku/PaperBanana.gitcd PaperBanana# 2. 创建并激活 conda 虚拟环境（推荐 Python 3.10）conda create -n banana python=3.10 -yconda activate banana# 3. 一键安装项目核心依赖pip install -r requirements.txt

Step 2：

PaperBanana 的输出结果取决于模型的逻辑推理和代码编写skill。

我们这里先以接入千问最新也是最强大的模型，qwen3.7-max 为例。

在项目根目录下修改配置文件 config.yaml，填入 API 接入数据：

YAML

llm:# 1. 升级为千问最新旗舰模型model:"qwen3.7-max"# 2. 填入你在阿里云百炼申请的 API Keyapi_key:"sk-xxxxxx你的百炼API_KEYxxxxxx"# 3. 修改为阿里云百炼的官方兼容端点base_url:"https://dashscope.aliyuncs.com/compatible-mode/v1"# 4. Qwen3.7 专属进阶配置：允许保留思考链，极大提升绘图布局的严谨性preserve_thinking: true

Part 03：实操演练

我们来给大家演示一遍

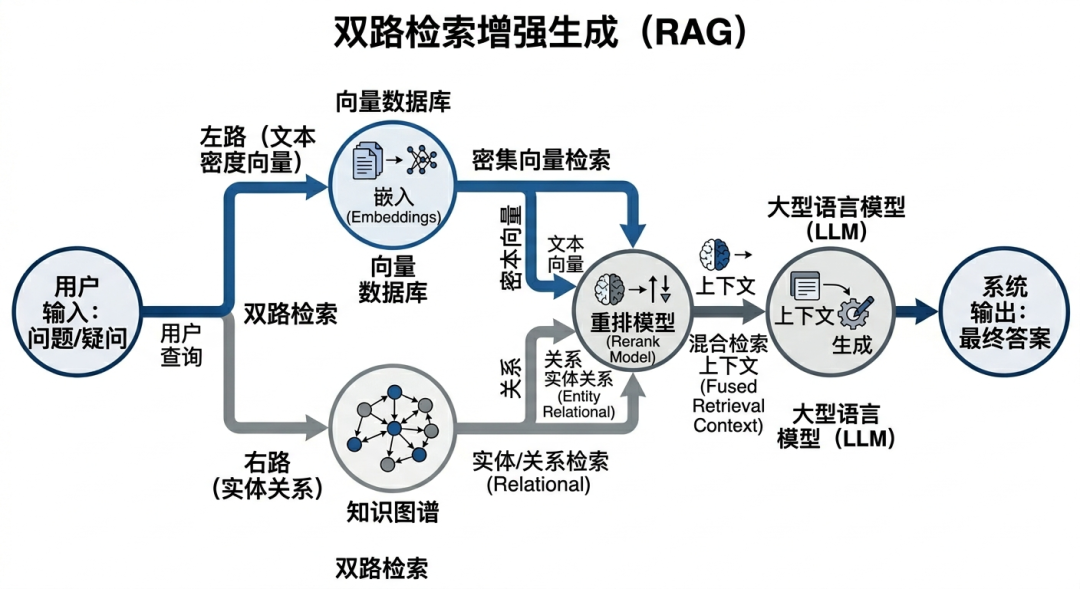

为了更好地进行实际操作。现在以：绘制一个基于大模型的检索增强生成 RAG 工作流系统架构图，为目的来生图看看效果。

Step 1：攥写 Prompt

在项目根目录下新建 my_task.txt 文件，比如可以这样说

“我设计了一个双路 RAG 系统。用户输入问题后，左路通过向量数据库检索文本密集向量，右路通过知识图谱检索实体关系。最后由一个重排 Rerank 模型融合，再输入给大模型生成最终答案。请帮我绘制这个系统的架构图，要求配色具有学术科技感（如深蓝/科技灰），要素完整，模块间箭头指向清晰。”

Step 2：启动多Agent 流水线

在终端中执行这个脚本：

Bashpython generate_figure.py --prompt_file my_task.txt --output_dir ./outputs/rag_flow

这条指令的作用是启动 PaperBanana 的多 agent 协作流水线，读取你写好的文字prompt，并在指定的本地目录中自动编译生成最终的科研插图。

此时终端会显示

Qwen3.7 运行的多个 agent 的交互记录：

[Retrieval Agent] 正在利用 1M 超长上下文检索相似架构图作为参考...
[Planning Agent] 启动深度思考，拆解出了 5 个核心模块和 4 条数据流向...
[Styling Agent] ：正在负责搭配配色、线条、字体等
[Visualization Agent] 正在疯狂编写、编译 SVG 矢量代码，没有任何语法截断！
[Critique Agent] 扮演“毒舌审稿人”：“检测到重排模块到大模型的箭头有点歪，且少了一个标签，正在命令可视化模块精修重画……”

Step 3：结果输出

运行结束后，在 ./outputs/rag_flow 文件夹中包含以下内容：

1、final_figure.svg —— SVG 格式的插画文件。这就是我们想要的结果

该文件可以导入 Word 或 LaTeX，在放大操作下不发生模糊。

2.source_code.py —— 对应代码文件。修改文字或调整箭头可以通过编辑代码完成。

Part 04：Paper banana优势

当然也有同学问，我直接用gpt或者gemini生图不就好了吗，为什么还需要这么多步骤来安装个效果可能不显人意的skill呢？

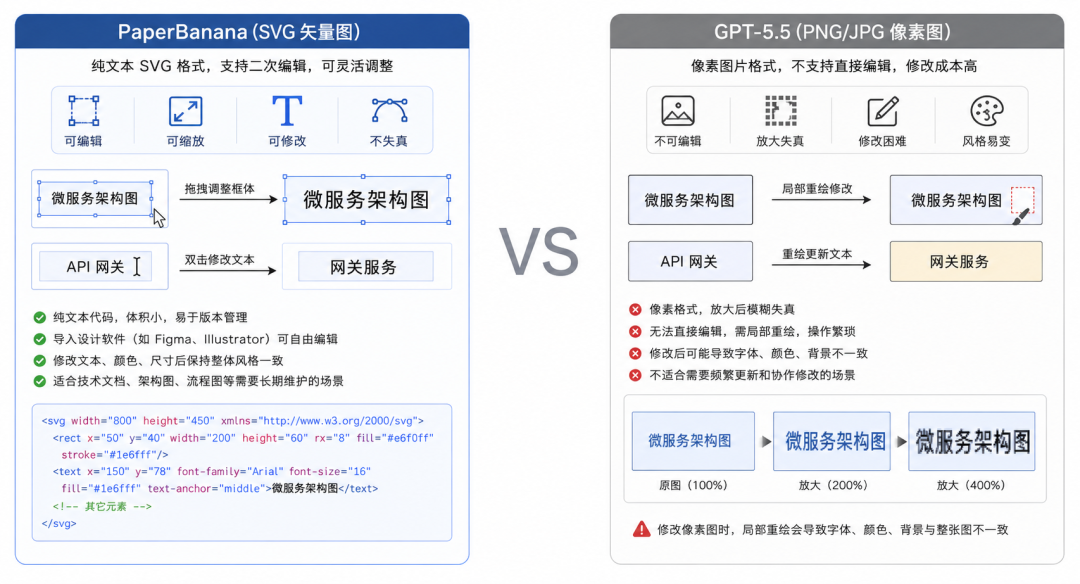

这个问题问得好，我就拿目前市面上最主流的生图模型，gpt image 2，来对比给大家说下paper banana相比于gpt image 2的生图优势：

1. “符号逻辑控制” vs “概率像素猜测”

PaperBanana 将绘图任务转化为代码编写。代码编译后，图表中的各个模块和箭头在几何位置上具有稳定性，不会有随机错误。

GPT-5.5 的系统是基于像素关联概率进行像素合成。系统内部没有建立数据结构和实体关系的逻辑定义。说白了，它输出的图形中容易出现虚线和实线重叠，或者箭头无法对齐模块的错位问题。

2. “无限分辨率与后期编辑” vs “不可修改的像素”

PaperBanana 输出的代码可以生成纯文本形式的 SVG 矢量图。

也就是可以把文件导入编辑软件。通过点击和拖拽来改变框体尺寸，或者双击修改文本内容。这样图片生成后可以对他进行微调。

GPT-5.5 输出的是 PNG 或 JPG 格式的像素图片。

用户如果需要修改图中的术语，只能通过重绘功能更新特定区域。在修改像素的过程中，系统会改变局部的字体和背景色，导致修改区域与整张图产生差异。

3. “纠错机制” vs “单向输出”

PaperBanana 采用了包含多 agent 的架构。系统内部设置了负责审查纠错的 agent。

也就是说，编写代码完成后，审查组件会检查文字遮挡情况、模块对齐参数以及线条的交叉状态。如果图形有缺陷，该Agent会驳回结果并向编写Agent提供修改指令，让Agent对他进行多次调整。

GPT-5.5 接收指令并输出图片，其运行过程属于单向流程。生成机制不包含对输出图形的质量检测和文字纠错功能。

除此之外，paper banana还有其他特点，大家可以去试一试。

原文链接：https://github.com/dwzhu-pku/PaperBanana
