华夫饼图你见过吗？一行Python代码就能画出来

大家好，欢迎来到 Crossin的编程教室 ！

没错，就是跟华夫饼一样的，由多个方块组成的图形。

华夫饼图的典型应用是比较同类型指标完成比例。

虽然matplotlib并没有提供原生的华夫饼图接口，需要安装第三方包pywaffle，配合matplotlib绘制华夫饼图，但matplotlib与pywaffle完美融合，绘制图形也非常方便，只需一行代码即可完成精美图表绘制。

首先安装pywaffle：

pip install pywaffle

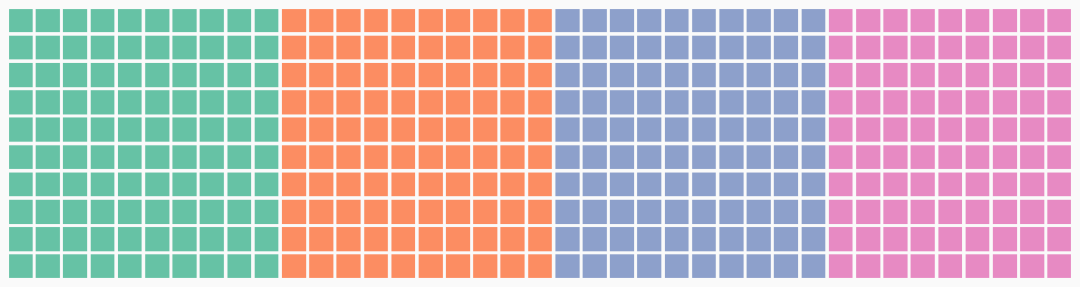

第一张华夫饼图

pywaffle的应用非常简单。首先将Waffle类传递给matplotlib.pyplot.figure函数的FigureClass参数，然后通过设置matplotlib.pyplot.figure函数的参数即可完成华夫饼图的定制。

import matplotlib.pyplot as plt
from pywaffle import Waffle
fig = plt.figure(
    FigureClass=Waffle,
    rows=100,
    columns=39,  # 行或列都可以省略
    values=[100,100,100,90])
fig.show()

设置标题、标签和图例

通过设置对应参数，即可以对目标图进行自定义。

如标题和图例分别通过参数title和legend，均是接受字典中的matplotlib参数。标签参数为labels，如果未指定，values则将使用键作为标签。

设置颜色

颜色是影响一个图形外观的重要因素之一。参数colors接受列表或元组中的颜色。其长度必须等于values。如

values=[30, 16, 4]
colors=["#232066", "#983D3D", "#DCB732"]

更改色块颜色的另一种方法是将matplotlib中的Colormap传递给参数 cmap_name，该参数可批量设置颜色。包括 Pastel1，Pastel2，Paired，Accent，Dark2，Set1，Set2，Set3，tab10，tab20，tab20b，tab20c。

如cmap_name="tab10"

比较有意思的是下面的字符和图标这两个参数。

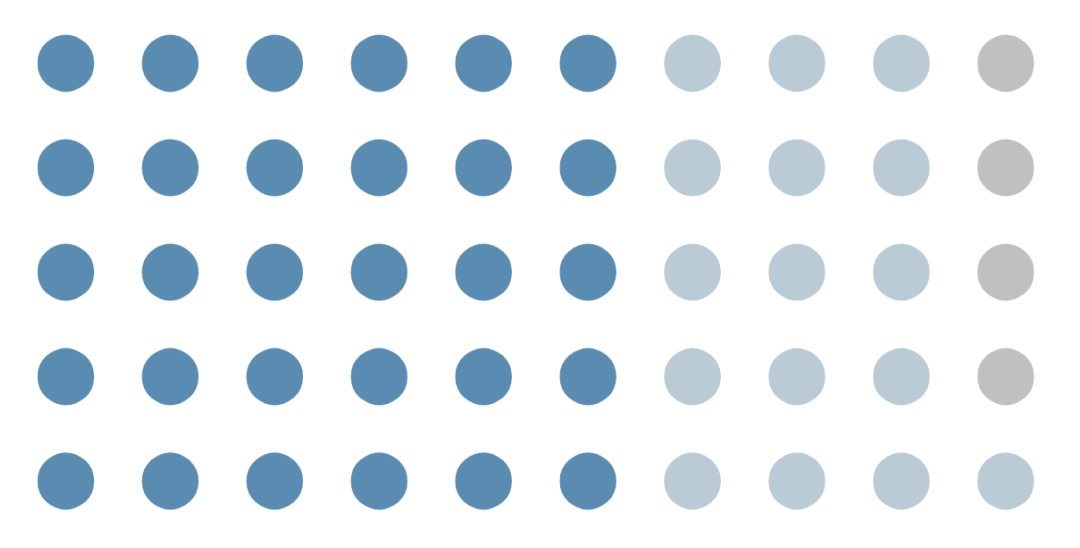

设置字符

通过将一个字符列表或元组传递给参数characters，每个类别的类别字符可以具有不同的字符，但长度必须与values相同。

fig = plt.figure(
    FigureClass=Waffle,
    rows=5,
    values=[30, 16, 4],
    colors=["#4C8CB5", "#B7CBD7", "#C0C0C0"],
    characters='⬤',
    font_size=24)

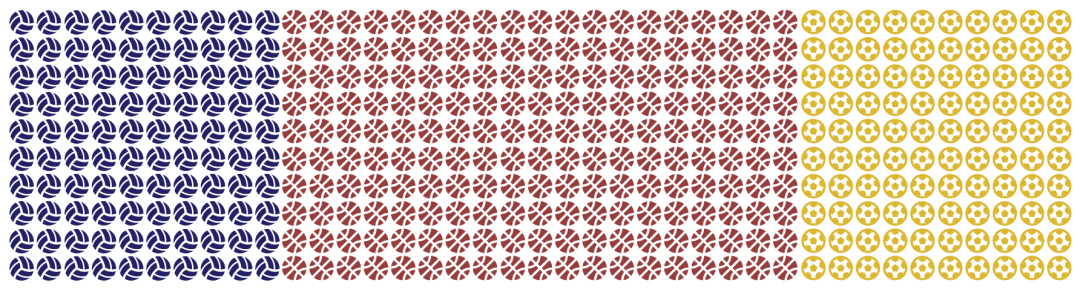

设置图标

带有图标的华夫饼图也被称为象形图。

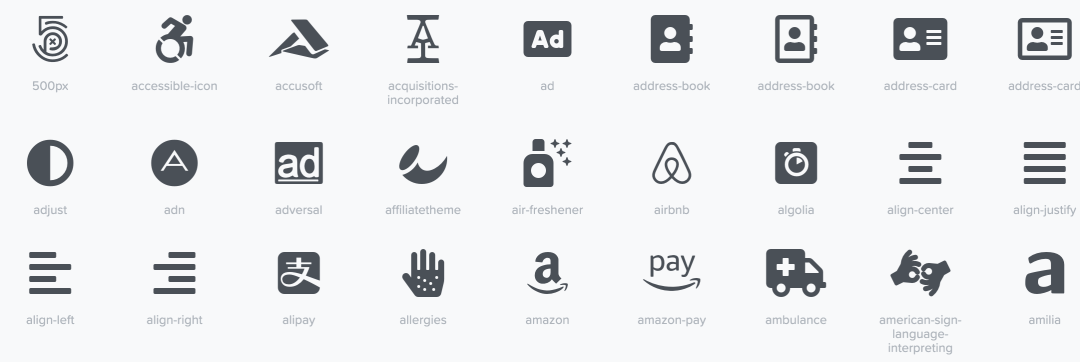

使用参数icons设置图表形状，通过将图标名称的列表或元组传递给参数icons，支持使用Font Awesome图标(https://fontawesome.com/)。

使用icon_size设置图标的大小。

使用icon_style设置图表样式可以是Solid, Regular 和 Brands。

使用icon_legend= True设置图例，图例中的符号将是图标，否则，它将是一个颜色条。

icons=['volleyball-ball',
       'basketball-ball','futbol']

用华夫饼图来表白

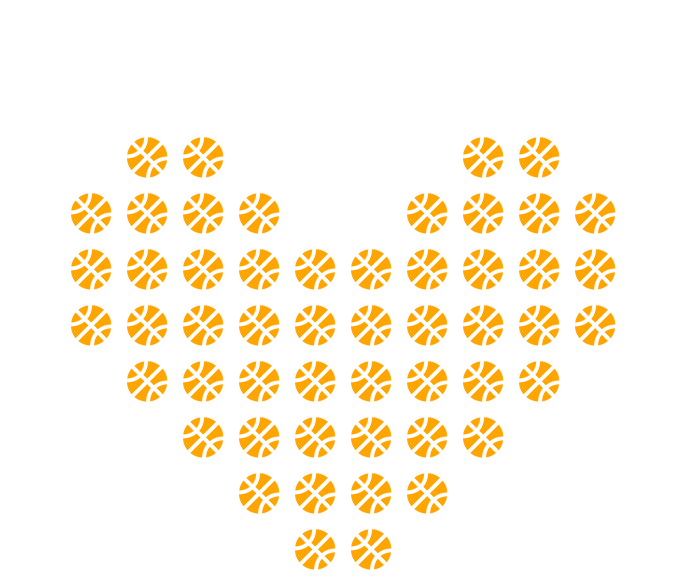

下面我们来点不一样的：通过改变图标、颜色、值的大小，绘制一个 ❤️ 形的华夫饼图。

一行代码绘制爱心图

fig = plt.figure(figsize=(12, 4),dpi=150,
    FigureClass=Waffle,
    rows=10,
    values=[14,3,6,5,4,6,3,6,3,6,4,6,5,6,5,6,5,5,6,3,13],
    colors=["white"]+[ "orange", "white"]*10,
    icons=['basketball-ball']*21,
    font_size=20)

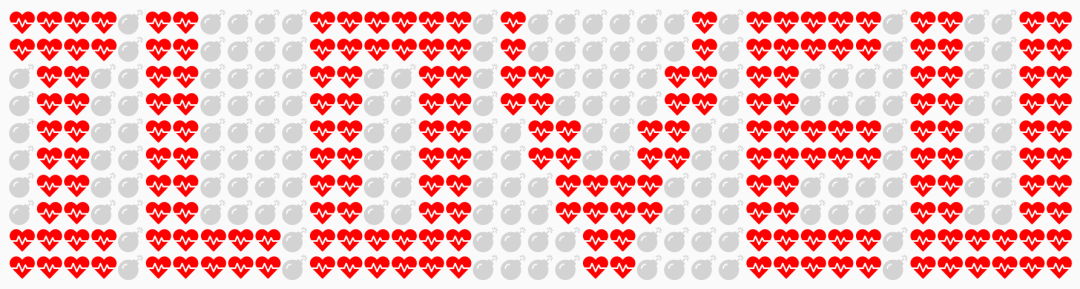

绘制 "I LOVE U"

设置好需要的参数

from pywaffle import Waffle
background_color = "#fafafa"
# 华夫饼格子数
values=[2, 6, 24, 6, 2, 10, 22, 8, 2, 8, 2, 18,
        22, 6, 4, 6, 22, 16, 4, 4, 4, 4, 4, 4, 4,
        6, 4, 8, 4, 8, 4, 8, 4, 10, 22, 2, 2, 2,
        4, 2, 2, 2, 4, 2, 2, 2, 2, 10



, 22, 8, 2, 8, 20]
# 颜色
colors=['red'] + ['lightgray', 'red']*26
# 图标
icons=['heartbeat']+['bomb','heartbeat']*26

绘图

fig = plt.figure(figsize=(12, 4),
    dpi=150, #设置画布大小
    # 设置背景颜色
    facecolor=background_color,
    # 指定华夫饼图
    FigureClass=Waffle,
    # 设置行数
    rows=10,
    # 设置值
    values=values,
    # 设置颜色
    colors=colors,
    # 设置图标
    icons=icons)

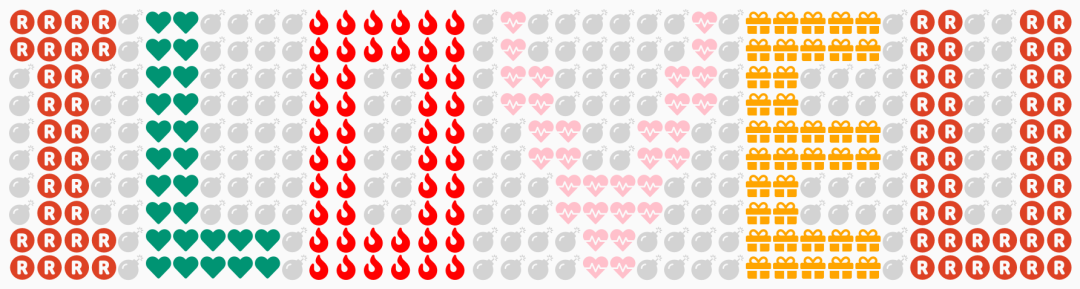

当然，你还可以将不同的字母更换成不同的图标及颜色，显得更加绚丽，让她更心动。

OK，今天的分享到此结束。

程序员的专属浪漫表白技能又 +1

更多详情可以参见官网：

https://pywaffle.readthedocs.io/en/latest/

如果文章对你有帮助，欢迎转发/点赞/收藏~

作者：云朵君
