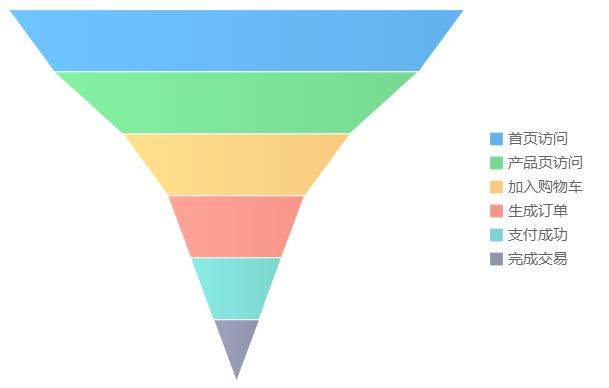

漏斗图是常用数据可视化图表之一，适用于业务流程比较长、环节比较多、周期比较长的单流程单向分析。通过漏斗各环节业务数据的比较，能够直观地发现和说明问题所在的环节，进而做出决策。漏斗图用梯形面积表示某个环节业务量与上一个环节之间的差异。漏斗图从上到下，有逻辑上的顺序关系，表现了随着业务流程的推进业务目标完成的情况。
今天我们就来演示一下，如何通过 pyecharts 库绘制漏斗图。
一、基本漏斗图
from pyecharts import options as opts
from pyecharts.charts import Funnel
x=['浏览网站','加入购物车','下单','支付','完成交易']
y=[8000,3000,2000,800,600]
c = (
Funnel()
.add("", [[i,j] for i,j in zip(x,y)])
.set_global_opts(title_opts=opts.TitleOpts(title="基本漏斗图"))
)
c.render_notebook()
注：导入的数据格式为二维列表。
二、倒置漏斗图
from pyecharts import options as opts
from pyecharts.charts import Funnel
x=['浏览网站','加入购物车','下单','支付','完成交易']
y=[8000,3000,2000,1500,1200]
c = (
Funnel()
.add("",
[[i,j] for i,j in zip(x,y)],
sort_="ascending",
label_opts=opts.LabelOpts(position="inside"))
.set_global_opts(title_opts=opts.TitleOpts(title="基本漏斗图"))
)
c.render_notebook()
add内sort参数可以改变漏斗图的顺序，默认是'descending'，表示从大到下；'ascending'表示从小到大；LabelOpts可以设置标签位置，有以下可选：'top'，'left'，'right'，'bottom'，'inside'，'insideLeft'，'insideRight''insideTop'，'insideBottom'， 'insideTopLeft'，'insideBottomLeft''insideTopRight'，'insideBottomRight'

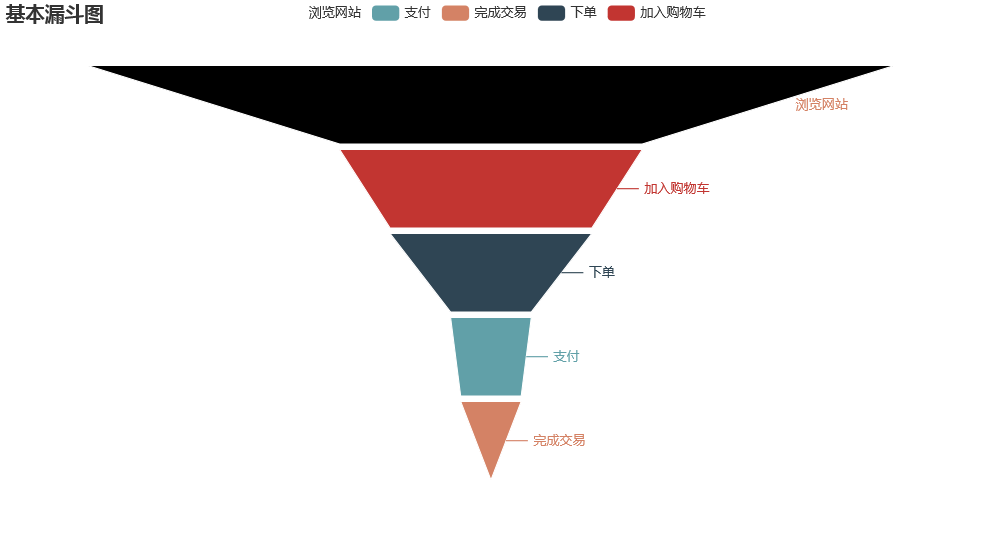

三、设置数据图形的颜色和距离
from pyecharts import options as opts
from pyecharts.charts import Funnel
x=['浏览网站','加入购物车','下单','支付','完成交易']
y=[8000,3000,2000,800,600]
c = (
Funnel()
.add("",
[[i,j] for i,j in zip(x,y)],
color='auto',
label_opts=opts.LabelOpts(position="top"),
gap=5
)
.set_global_opts(title_opts=opts.TitleOpts(title="基本漏斗图"))
)
c.render_notebook()
color='auto'代表颜色自动变化gap=5代表设置图形间隔

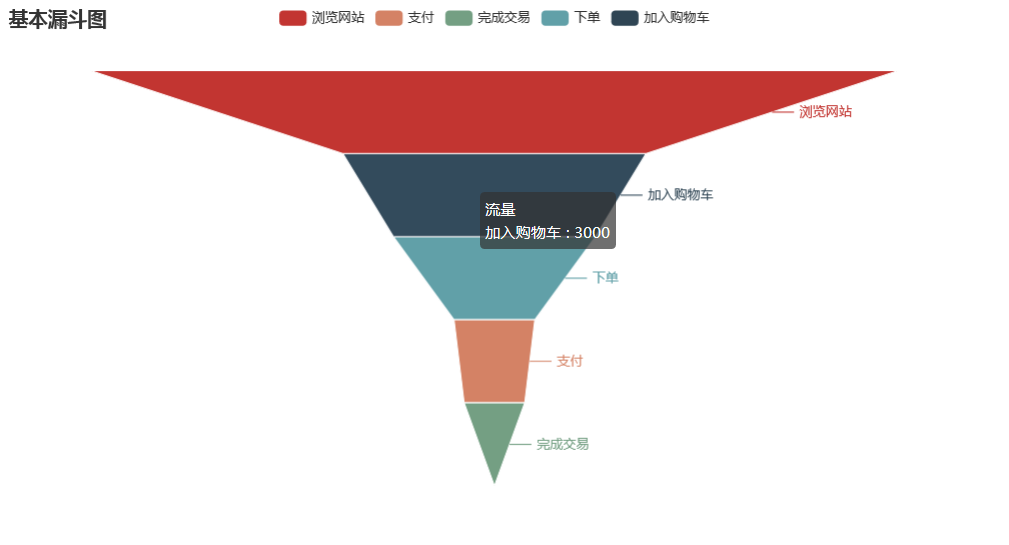

四、设置标签显示格式
from pyecharts import options as opts
from pyecharts.charts import Funnel
x=['浏览网站','加入购物车','下单','支付','完成交易']
y=[8000,3000,2000,800,600]
c = (
Funnel()
.add("流量",
[[i,j] for i,j in zip(x,y)],
tooltip_opts=opts.TooltipOpts(trigger="item",
formatter="{a}
{b} : {c}",
trigger_on="mousemove", #鼠标移动时触发
is_show=True)
)
.set_global_opts(title_opts=opts.TitleOpts(title="基本漏斗图"))
)
c.render_notebook()
TooltipOpts参数介绍：trigger：触发类型，'item'表示数据项图形触发；formatter：标签内容格式器，{a}代表系列名，{b}代表数据名，{c}代表数据值，是换行符；trigger_on：提示框触发的条件，'mousemove'代表鼠标移动时触发。
以上就是 pyecharts 绘制漏斗图的基本操作，下次做数据可视化的时候就可以拿来用啦！
