线图用来展现数据的分布，能直观的展示数据的关键指标（如下四分位数、上四分位数、中位数、最大值、最小值、离散点/异常值点）；箱线图可直观展示不同组数据的差异；下面详细介绍python中matplotlib及seaborn库绘制箱图。

1、数据集准备及箱图简介

还是使用鸢尾花数据集iris，iris详细介绍请戳：Python可视化|matplotlib10-绘制散点图scatter

import matplotlib.pyplot as plt
import numpy as np
import pandas as pd
from pandas import Series,DataFrame
import seaborn as sns
import palettable
from sklearn import datasets


plt.rcParams['font.sans-serif']=['SimHei']  # 用于显示中文
plt.rcParams['axes.unicode_minus'] = False  # 用于显示中文

iris=datasets.load_iris()
x, y = iris.data, iris.target
pd_iris = pd.DataFrame(np.hstack((x, y.reshape(150, 1))),columns=['sepal length(cm)','sepal width(cm)'



,'petal length(cm)','petal width(cm)','class'] )

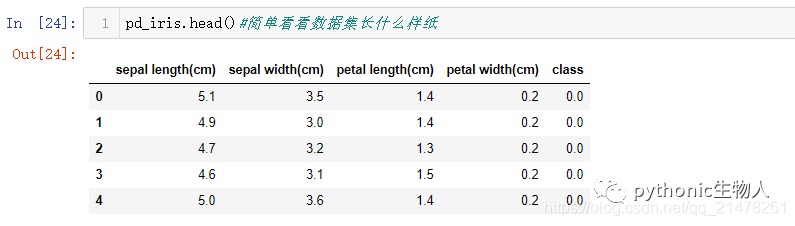

查看数据集样子？ pd_iris["sepal width(cm)"]简单统计，后文主要使用该列数据集绘图。

pd_iris["sepal width(cm)"].describe()#以上各个值其实都可以使用describe函数查看

count    150.000000
mean       3.054000
std        0.433594
min        2.000000
25%        2.800000（下四分位数，25% 的数据小于等于此值。）
50%        3.000000（中位数，50% 的数据小于等于此值。）
75%        3.300000（上四分位数，75% 的数据小于等于此值。）
max        4.400000
Name: sepal width(cm), dtype: float64

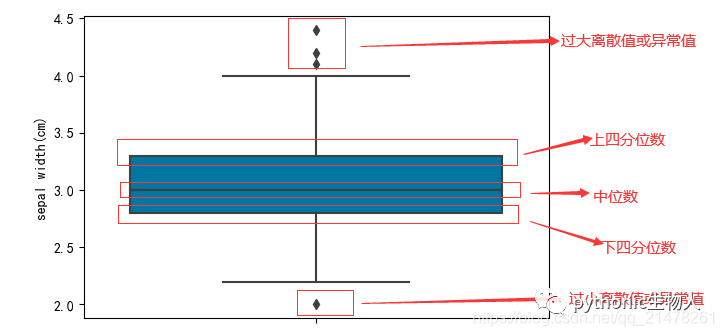

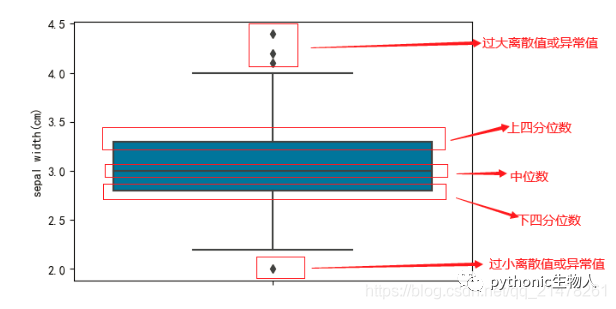

上面注释部分很好的解释了下面箱图中四分位数的含义

2、seaborn.boxplot箱图外观设置

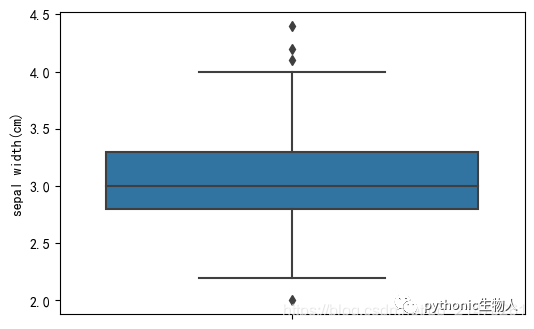

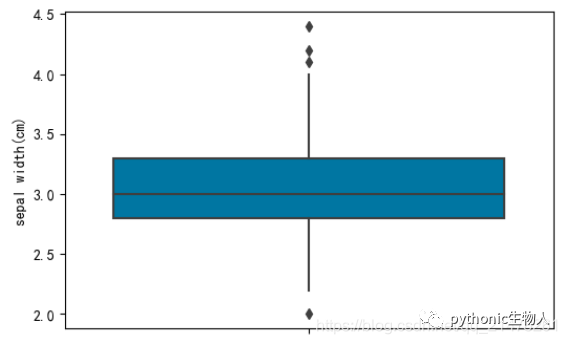

• 默认参数绘制箱图

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],#传入一组数据
            orient='v'#箱子垂直显示，默认为'h'水平显示
           )
plt.show()

• 箱图异常值属性设置

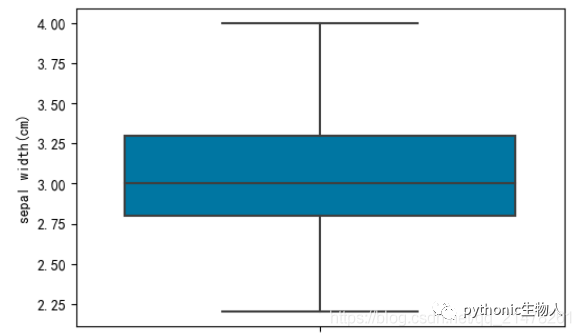

异常值关闭显示

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],
            showfliers=False,#异常值关闭显示
           )
plt.show()

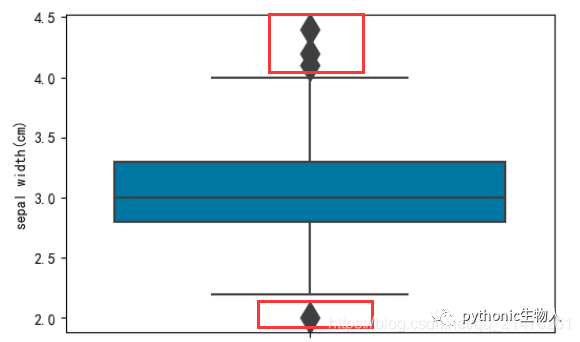

异常值marker大小设置

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],
            orient='v',
            fliersize=15,#设置离散值marker大小，默认为5
           )
plt.show()

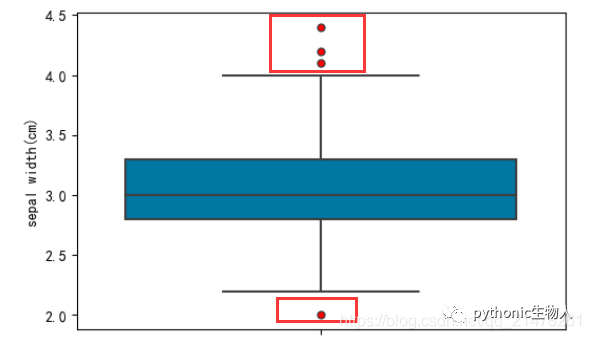

异常值marker形状、填充色、轮廓设置

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],
            orient='v',
            flierprops = {'marker':'o',#异常值形状




'markerfacecolor':'red',#形状填充色
                          'color':'black',#形状外廓颜色
                         },
           )
plt.show()

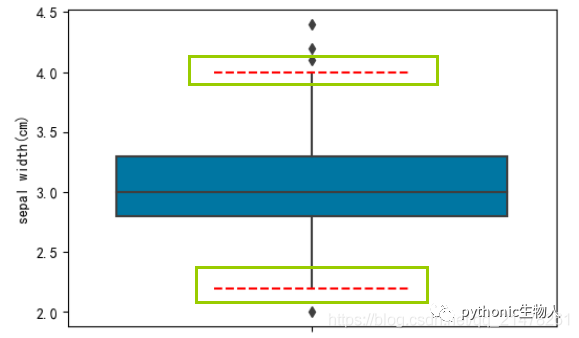

• 箱图上下横线属性设置

上下横线关闭

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],
            showcaps=False,#上下横线关闭
           )
plt.show()

上下横线颜色、线型、线宽等设置

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],
            capprops={'linestyle':'--','color':'red'},#设置上下横线属性
           )
plt.show()

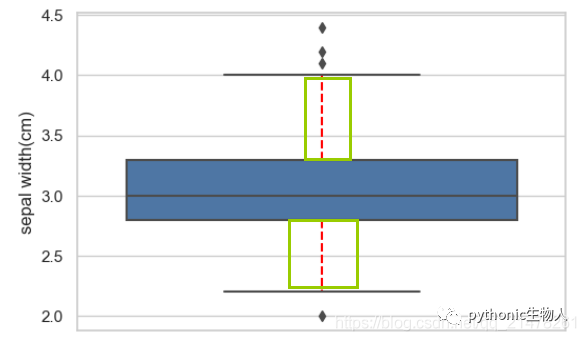

• 箱图上下须线属性设置

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],
            whiskerprops={'linestyle':'--','color':'red'},#设置上下须属性
           )
plt.show()

• 箱图箱子设置

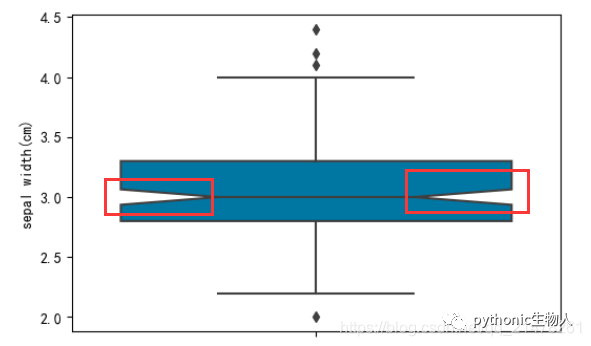

箱子设置缺口

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],
            orient='v',
            notch=True,#箱子设置缺口
           )
plt.show()

箱子不填充颜色


plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],
            orient='v',
            color='white',#箱子不填充
           )
plt.show()

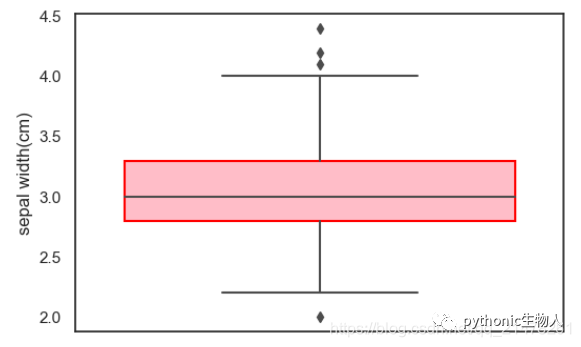

箱子外框、内部填充色

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],
           boxprops = {'color':'red',#箱子外框
           'facecolor':'pink'#箱子填充色
           },#设置箱子属性
           )
plt.show()

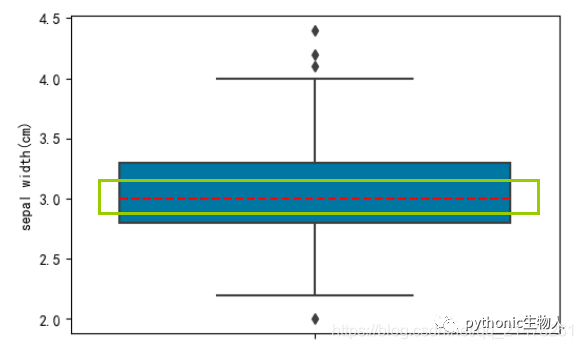

• 箱图中位数线属性设置

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],
           medianprops = {'linestyle':'--','color':'red'},#设置中位数线线型及颜色
           )
plt.show()

• **箱图均值属性设置 **

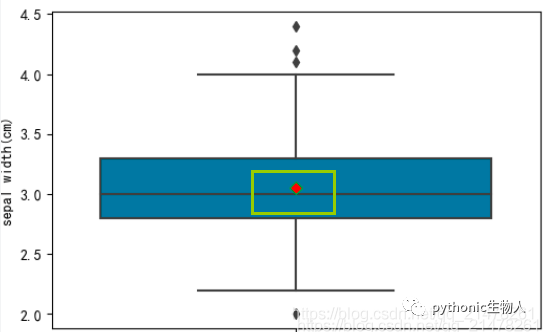

均值使用点显示、设置点形状、填充色

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],
            showmeans=True,#箱图显示均值，
            meanprops = {'marker':'D','markerfacecolor':'red'},#设置均值属性
           )
plt.show()

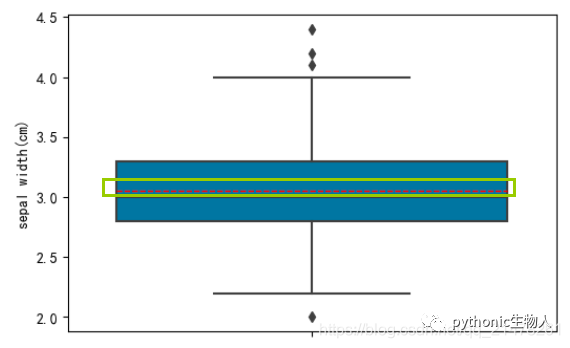

均值使用线显示 、线型、颜色设置

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],
            showmeans=True,#箱图显示均值，
            meanline=True,#显示均值线
            meanprops = {'linestyle':'--','color':'red'},#设置均值线属性
           )
plt.show()

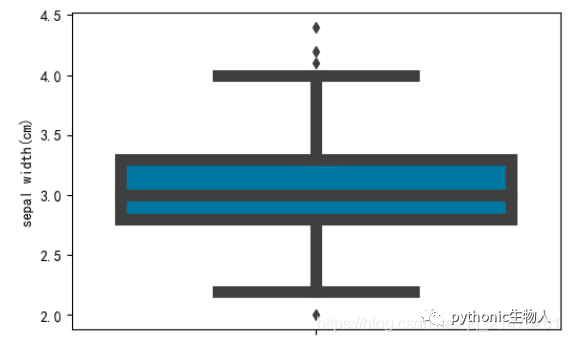

• 箱图中所有线属性设置

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],
            orient='v',
            linewidth=8#设置箱子等线的宽度
           )
plt.show()

3、seaborn.boxplot分组箱图

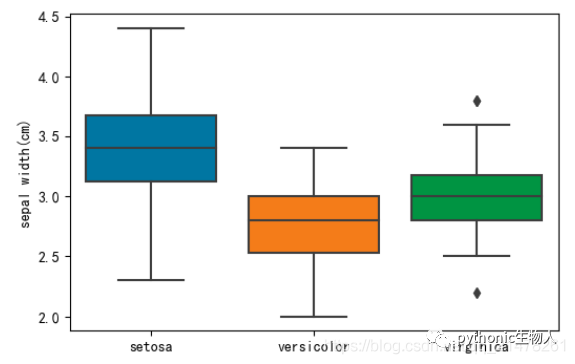

• 分组绘图（方法一）

plt.figure(dpi=100)
class_name=[iris.target_names[0] if i==0.0 else iris.target_names[1] if i==1.0 else iris.target_names[2] for i in pd_iris['class']]
sns.boxplot(x=class_name,#按照pd_iris["sepal width(cm)"]分组，即按照每种鸢尾花（'setosa', 'versicolor', 'virginica'）分组绘图
            y=pd_iris["sepal width(cm)"],#绘图数据
            orient='v'
           )
plt.show()

• 分组绘图（方法二）

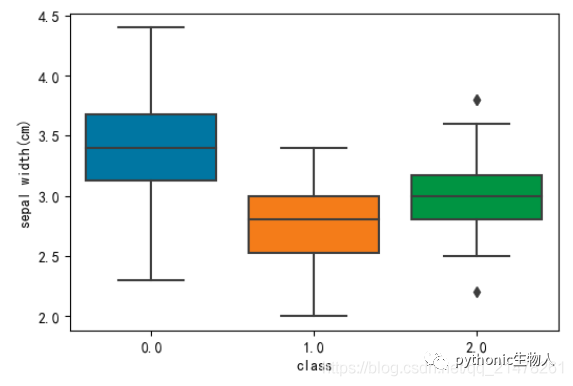

plt.figure(dpi=100)
sns.boxplot(x='class',
            y='sepal width(cm)',
            data=pd_iris,#data的作用就是x，y每次不需要输入pd_iris
            orient='v'
           )
plt.show()

• 箱子颜色设置

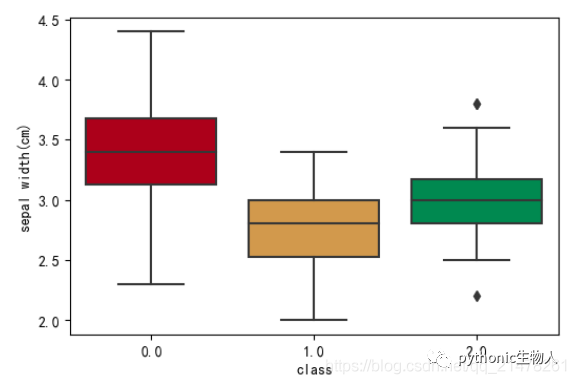

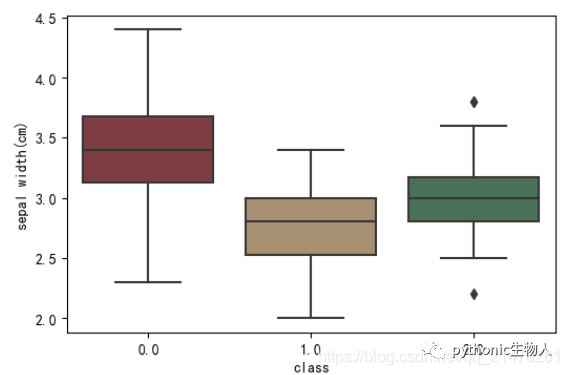

设置箱子颜色

import palettable
plt.figure(dpi=100)
sns.boxplot(x='class',
            y='sepal width(cm)',
            data=pd_iris,
            orient='v',
            palette=palettable.tableau.TrafficLight_9.mpl_colors,#设置每个箱子颜色
           )
plt.show()

设置箱子颜色饱和度

import palettable
plt.figure(dpi=100)
sns.boxplot(x='class',
            y='sepal width(cm)',
            data=pd_iris,
            orient='v',
            palette=palettable.tableau.TrafficLight_9.mpl_colors,
            saturation=0.3,#设置颜色饱和度
           )
plt.show()

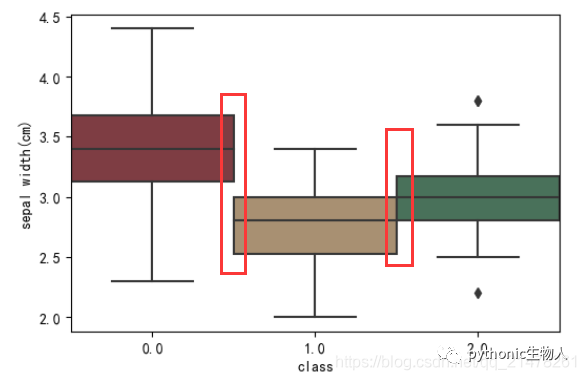

• 箱子间距设置

import palettable
plt.figure(dpi=100)
sns.boxplot(x='class',
            y='sepal width(cm)',
            data=pd_iris,
            orient='v',
            palette=palettable.tableau.TrafficLight_9.mpl_colors,
            saturation=0.3,#设置颜色饱和度
            width=1.0,#设置箱子之间距离，为1时，每个箱子之间距离为0
           )
plt.show()

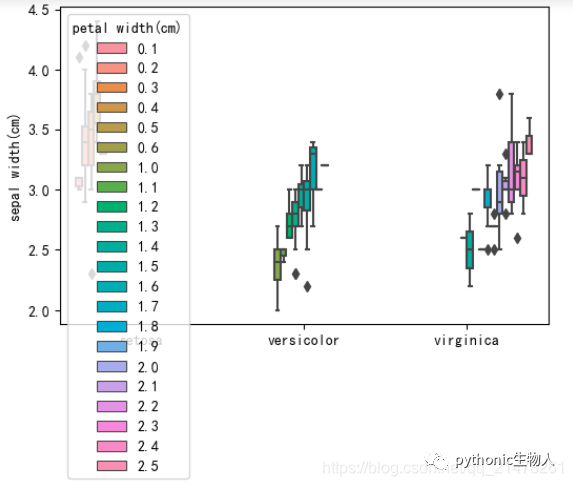

• 每个小组再按子组绘图

plt.figure(dpi=100)
class_name=[iris.target_names[0] if i==0.0 else iris.target_names[1] if i==1.0 else iris.target_names[2] for i in pd_iris['class']]
sns.boxplot(x=class_name,
            y=pd_iris['sepal width(cm)'],
            hue=pd_iris['petal width(cm)'],#每类按照子类分组：上图三类再按照'sepal width(cm)'分组绘图
            orient='v'
           )
plt.show()

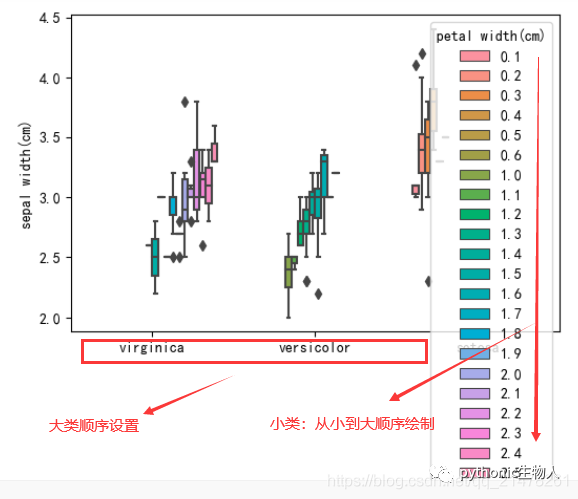

• 按顺序绘制箱图

plt.figure(dpi=100)
class_name=[iris.target_names[0] if i==0.0 else iris.target_names[1] if i==1.0 else iris.target_names[2] for i in



 pd_iris['class']]
sns.boxplot(x=class_name,
            y=pd_iris["sepal width(cm)"],
            hue=pd_iris['petal width(cm)'],
            order=["virginica", "versicolor", "setosa"],#设置箱子的显示顺序
            hue_order=sorted(list(pd_iris['petal width(cm)'].unique())),#设置每个子类中箱子的显示顺序，此处设置从小到大排序
            orient='v'
           )
plt.show()

4、参考资料

• 以上涉及到单颜色设置，详细见：Python可视化|matplotlib05-内置单颜色（一）；Python可视化|matplotlib06-外部单颜色（二）；
• 涉及到colormap设置，详细见：Python可视化|matplotlib07-自带颜色条Colormap（三）；Python可视化|08-Palettable库中颜色条Colormap（四）
• 涉及到marker及linestyle设置，详细见：Python可视化|matplotlib03-一文掌握marker和linestyle使用
• https://matplotlib.org/api/_as_gen/matplotlib.pyplot.boxplot.html?highlight=boxplot#matplotlib.pyplot.boxplot
• http://seaborn.pydata.org/generated/seaborn.boxplot.html#seaborn.boxplot
