今天小编来为大家分享一个有趣的可视化技巧,如何从图片中提取颜色然后绘制成可视化图表,如下图所示在示例照片当中有着各种各样的颜色,我们将通过Python
中的可视化模块以及opencv
模块来识别出图片当中所有的颜色要素,并且将其添加到可视化图表的配色当中导入模块并加载图片
那么按照惯例,第一步一般都是导入模块,可视化用到的模块是matplotlib
模块,我们将图片中的颜色抽取出来之后会保存在颜色映射表中,所以要使用到colormap
模块,同样也需要导入进来import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import matplotlib.patches as patches
import matplotlib.image as mpimg
from PIL import Image
from matplotlib.offsetbox import OffsetImage, AnnotationBbox
import cv2
import extcolors
from colormap import rgb2hex
input_name = 'test_1.png'
img = plt.imread(input_name)
plt.imshow(img)
plt.axis('off')
plt.show()
提取颜色并整合成表格
我们调用的是extcolors
模块来从图片中提取颜色,输出的结果是RGB
形式呈现出来的颜色,代码如下colors_x = extcolors.extract_from_path(img_url, tolerance=12, limit = 12)
colors_x
([((3, 107, 144), 180316),
((17, 129, 140), 139930),
((89, 126, 118), 134080),
((125, 148, 154), 20636),
((63, 112, 126), 18728),
((207, 220, 226), 11037),
((255, 255, 255), 7496),
((28, 80, 117), 4972),
((166, 191, 198), 4327),
((60, 150, 140), 4197),
((90, 94, 59), 3313),
((56, 66, 39), 1669)],
538200)
我们将上述的结果整合成一个DataFrame
数据集,代码如下def color_to_df(input_color):
colors_pre_list = str(input_color).replace('([(', '').split(', (')[0:-1]
df_rgb = [i.split('), ')[0] + ')' for i in colors_pre_list]
df_percent = [i.split('), ')[1].replace(')', '') for i in colors_pre_list]
# 将RGB转换成十六进制的颜色
df_color_up = [rgb2hex(int(i.split(", ")[0].replace("(", "")),
int(i.split(", ")[1]),
int(i.split(", ")[2].replace(")", ""))) for i in df_rgb]
df = pd.DataFrame(zip(df_color_up, df_percent), columns=['c_code', 'occurence'])
return df
我们尝试调用上面我们自定义的函数,输出的结果至DataFrame
数据集当中df_color = color_to_df(colors_x)
df_color
绘制图表
接下来便是绘制图表的阶段了,用到的是matplotlib
模块,代码如下fig, ax = plt.subplots(figsize=(90,90),dpi=10)
wedges, text = ax.pie(list_precent,
labels= text_c,
labeldistance= 1.05,
colors = list_color,
textprops={'fontsize': 120, 'color':'black'}
)
plt.setp(wedges, width=0.3)
ax.set_aspect("equal")
fig.set_facecolor('white')
plt.show()

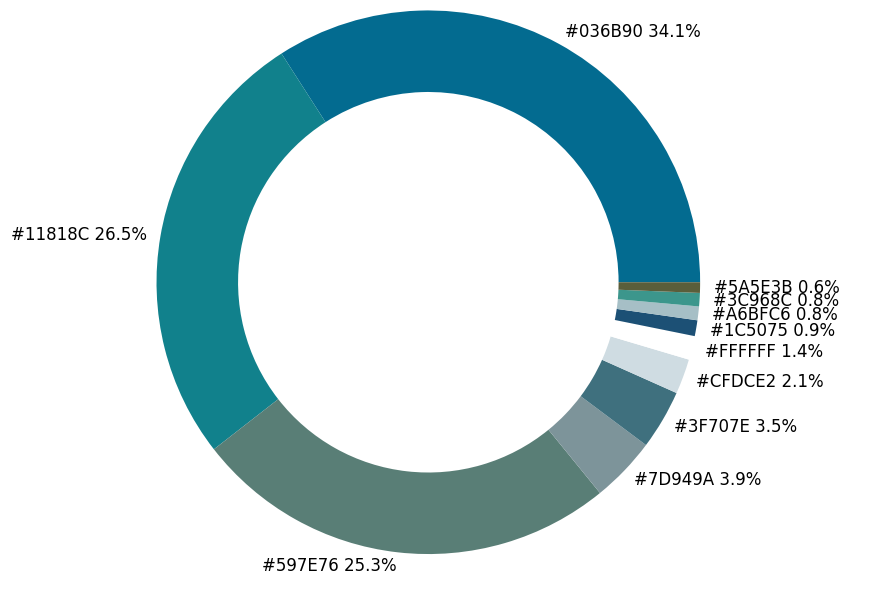

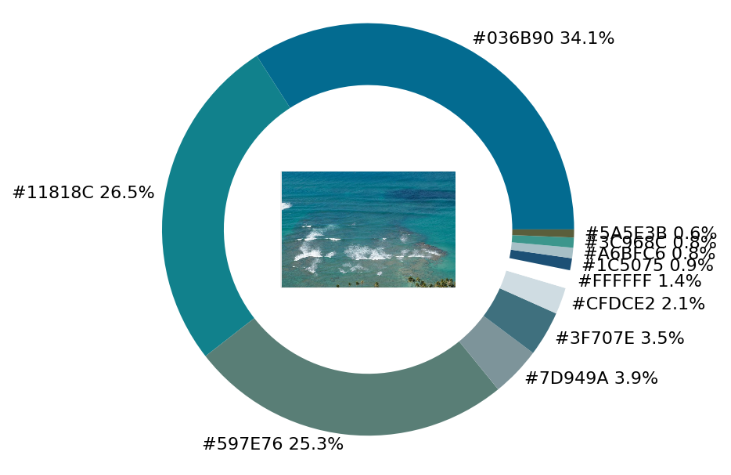

从出来的饼图中显示了每种不同颜色的占比,我们更进一步将原图放置在圆环当中,
imagebox = OffsetImage(img, zoom=2.3)
ab = AnnotationBbox(imagebox, (0, 0))
ax1.add_artist(ab)

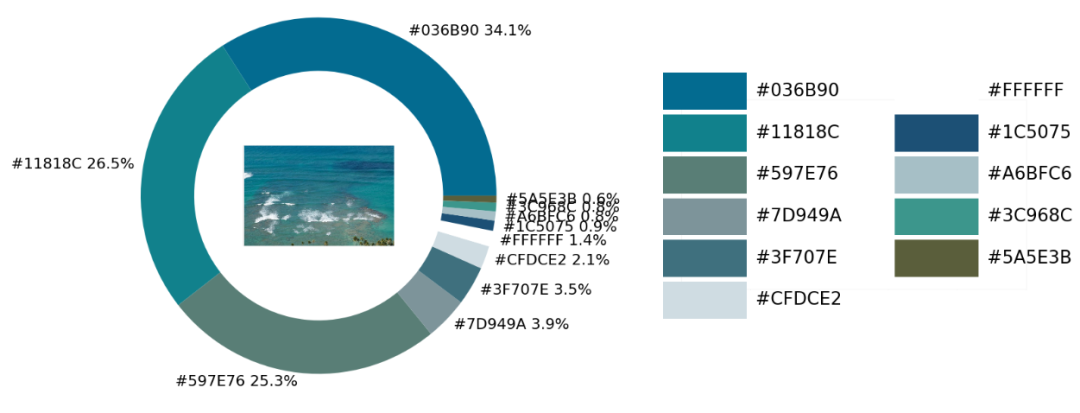

最后制作一张调色盘,将原图中的各种不同颜色都罗列开来,代码如下## 调色盘
x_posi, y_posi, y_posi2 = 160, -170, -170
for c in list_color:
if list_color.index(c) <= 5:
y_posi += 180
rect = patches.Rectangle((x_posi, y_posi), 360, 160, facecolor = c)
ax2.add_patch(rect)
ax2.text(x = x_posi+400, y = y_posi+100, s = c, fontdict={'fontsize': 190})
else:
y_posi2 += 180
rect = patches.Rectangle((x_posi + 1000, y_posi2), 360, 160, facecolor = c)
ax2.add_artist(rect)
ax2.text(x = x_posi+1400, y = y_posi2+100, s = c, fontdict={'fontsize': 190})
ax2.axis('off')
fig.set_facecolor('white')
plt.imshow(bg)
plt.tight_layout()
实战环节
这一块儿是实战环节,我们将上述所有的代码封装成一个完整的函数def exact_color(input_image, resize, tolerance, zoom):
output_width = resize
img = Image.open(input_image)
if img.size[0] >= resize:
wpercent = (output_width/float(img.size[0]))
hsize = int((float(img.size[1])*float(wpercent)))
img = img.resize((output_width,hsize), Image.ANTIALIAS)
resize_name = 'resize_'+ input_image
img.save(resize_name)
else:
resize_name = input_image
fig.set_facecolor('white')
ax2.axis('off')
bg = plt.imread('bg.png')
plt.imshow(bg)
plt.tight_layout()
return plt.show()

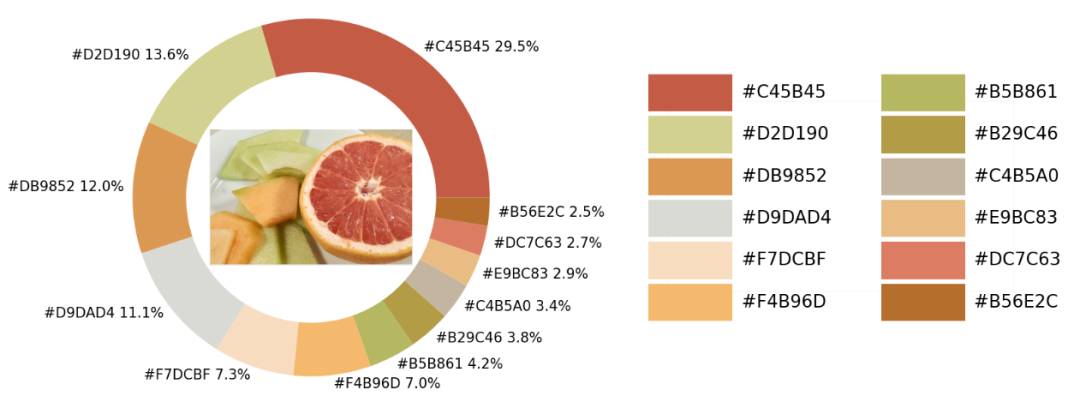

exact_color('test_2.png', 900, 12, 2.5)
