线性偏振（Linearly Polarized，LP）模式是弱波导光纤中电磁场分布的简化描述方法，它们是在特定近似条件下对光纤中传播的光波的数学描述。
1. LP模式的物理基础
LP模式的推导基于"弱波导近似"条件，即光纤纤芯与包层的折射率差很小（通常Δn < 1%），这使得纵向场分量远小于横向场分量，可以近似认为电场和磁场完全在横平面内。
在柱坐标系中，波动方程的解可以表示为：
上式中，R(r) 是径向分布函数（贝塞尔函数），Φ(φ) 是方位角分布函数（三角函数），β是传播常数。
2. LP模式的命名与特性
LP模式用两个下标表示：LPlm
其中，
l：方位角模数（0, 1, 2, ...），表示方位角方向的波瓣数，它决定cos(lφ)或sin(lφ)的变化。
m：径向模数（1, 2, 3, ...），表示径向方向的极值点数量，它决定贝塞尔函数的根序号。
① LP₀ₘ模式（l=0）：圆对称模式，无方位角变化。LP₀₁是基模，近似高斯分布。
②LPₗₘ模式（l>0）：非圆对称模式，有2l个波瓣，有m-1个径向节线环。
3. LP模式的场分布
LP模式的电场分布可以表示为：
其中：
Jl是l阶贝塞尔函数；
Kl是l阶修正贝塞尔函数；
u = a√(k₀²n₁² - β²) 是横向相位常数；
w = a√(β² - k₀²n₂²) 是衰减常数；
a 是纤芯半径。
4. 光纤中LP模式的出现条件
在阶跃折射率光纤中，能够传输的LP模式由归一化频率V参数决定。
V参数的定义为：
上式中，a为纤芯半径，λ为工作波长，n1为纤芯折射率，n2为包层折射率，NA为光纤的数值孔径。
每个LPₗₘ模式都有其特定的截止V值，由贝塞尔函数的根决定。截止条件的一般表达式为：
其中Vc为模式的截止V值。
各模式的截止V值如下表所示：
LP模式 | 截止V值 | 数学来源 |
LP₀₁ | 0 | 基模，无截止 |
LP
₁₁ | 2.405 | J0(x)的第一个根 |
LP₂₁ | 3.832 | J1(x)的第一个根 |
LP₀₂ | 5.520 | J0(x)的第二个根 |
LP₃₁ | 5.136 | J2(x)的第一个根 |
LP₁₂ | 7.016 | J1(x)的第二个根 |
对于阶跃折射率光纤，当V值较大时，能够支持的模式总数可近似估算为：
各个模式按照其截止V值从小到大依次出现，V值越大，光纤中能够支持传输的模式数量越多。
5. 单模光纤中的LP模式
单模光纤是指在一定工作条件下只能传输一个模式（基模LP₀₁）的光纤。其单模传输条件为：
即归一化频率V参数必须小于LP
₁₁模式的截止值2.405。当满足此条件时，所有高阶模式（LP₁₁、LP₂₁等）均被截止，只有LP₀₁模式能够传输。
LP₀₁模式近似高斯分布，模场直径略大于纤芯直径，在截止波长附近，模场直径会增大。

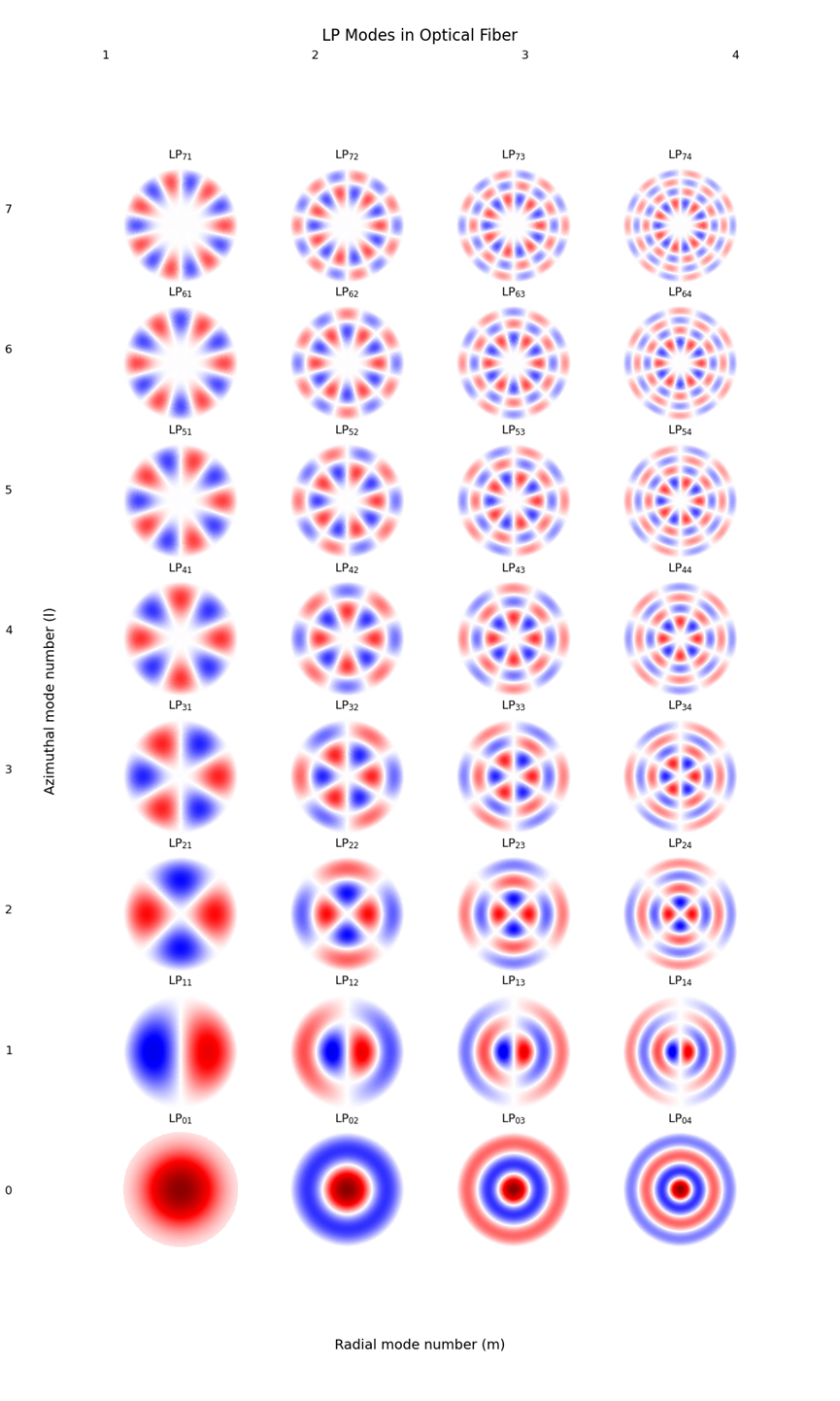

6. 用Python仿真LP模式图像
附录1：LP模式的Python代码：
import numpy as np
import matplotlib.pyplot as plt
from scipy.special import jv, jn_zeros
from matplotlib.colors import LinearSegmentedColormap
# 创建红蓝颜色映射
cmap = LinearSegmentedColormap.from_list('red_blue', ['darkblue', 'blue', 'white', 'red', 'darkred'])
# 设置图形大小和布局
fig, axes = plt.subplots(8, 4, figsize=(12, 20))
plt.subplots_adjust(wspace=0.1, hspace=0.2)
# 创建极坐标网格
r = np.linspace(0, 1, 200)
theta = np.linspace(0, 2 * np.pi, 200)
R, Theta = np.meshgrid(r, theta)
# 对于每个LP模式计算电场分布并绘图
for l in range(8): # 方位指数 l: 0-7
for m in range(1, 5): # 径向指数 m: 1-4
ax = axes[7 - l, m - 1] # 从下到上排列
# 计算LP模式的电场分布
if l == 0 and m == 1:
# LP01模式 - 使用高斯近似
# 高斯光束的场分布: exp(-(r/w0)^2)
w0 = 0.6 # 光束腰斑半径
E = np.exp(-(R / w0) ** 2)
else:
# 其他模式使用贝塞尔函数
# 计算贝塞尔函数的根
if l == 0:
roots = jn_zeros(0, 4) # J0的根
else:
roots = jn_zeros(l, 4) # Jl的根
if m <= len(roots):
u_lm = roots[m - 1]
# LP模式电场分布: J_l(u_lm * r) * cos(l * theta)
E = jv(l, u_lm * R) * np.cos(l * Theta)
else:
E = np.zeros_like(R)
# 转换为直角坐标用于绘图
X = R * np.cos(Theta)
Y = R * np.sin(Theta)
# 绘制模式图案
im = ax.pcolormesh(X, Y, E, cmap=cmap, shading='auto', vmin=-1, vmax=1)
ax.set_aspect('equal')
ax.set_xticks([])
ax.set_yticks([])
ax.set_frame_on(False)
# 添加模式标签
ax.set_title(f'LP$_{{{l}{m}}}$', fontsize=12, pad=10)
# 添加坐标轴标签
fig.text(0.5, 0.04, 'Radial mode number (m)', ha='center', va='center', fontsize=14)
fig.text(0.06, 0.5, 'Azimuthal mode number (l)', ha='center', va='center', rotation='vertical', fontsize=14)
# 添加行标签（l值）
for i, l_val in enumerate(range(7, -1, -1)): # 从7递减到0
fig.text(0.01, 0.85 - i * 0.1, str(l_val), ha='center', va='center', fontsize=12)
# 添加列标签（m值）
for m in range(1, 5):
fig.text(0.125 + (m - 1) * 0.25, 0.96, str(m), ha='center', va='center', fontsize=12)
plt.suptitle('LP Modes in Optical Fiber', fontsize=16, y=0.98)
plt.savefig('lp_modes_corrected.png', dpi=300, bbox_inches='tight')
plt.show()
附录2：归一化频率V参数中2.405的由来
归一化频率V参数中的截止值2.405来源于零阶贝塞尔函数J0(x)的第一个根，这个数值在光纤模式理论中具有重要的物理意义。
数学推导：
在阶跃折射率光纤的模式分析中，特征方程的解与贝塞尔函数的根密切相关。
对于LPₗₘ模式，其截止条件由以下方程决定：
其中Vc是模式的截止归一化频率。
对于LP₁₁模式（这是基模LP₀₁之后的第一个高阶模式），我们有l=1，因此截止条件为：

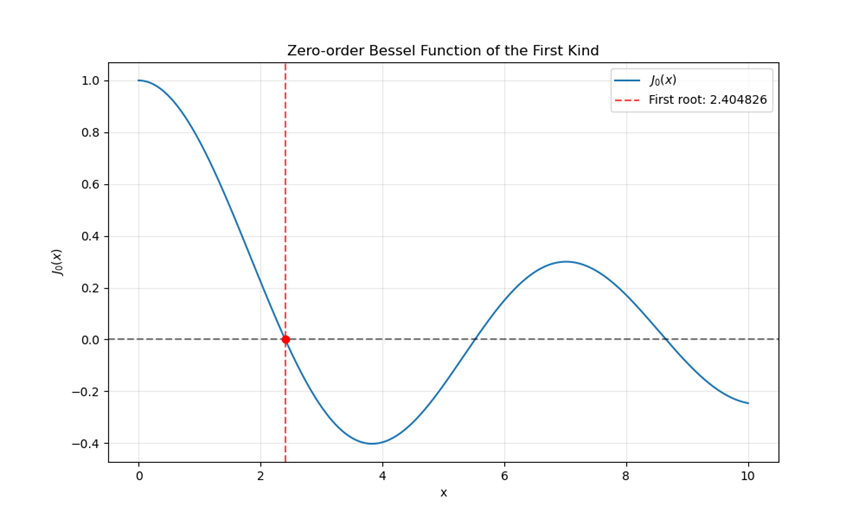

零阶贝塞尔函数J0(x)的第一个非零根正是：
这个值通常近似为2.405。
当V < 2.405时，光纤中只能支持LP₀₁模式（基模）传输；当V > 2.405时，LP₁₁模式开始出现，光纤进入多模传输区域。光纤设计者使用这个值来确定单模光纤的纤芯直径和数值孔径。
