ACS Catalysis | 机器学习辨认多晶氧化物催化活性晶面

过渡金属氧化物（TMOs）是催化、能源及环境领域的明星材料，其性能往往由表面暴露的活性晶面决定。然而，在实际应用最为广泛的多晶粉末催化剂中，如何从成千上万个随机取向的微小晶粒中精准识别出“活性面”，一直是个棘手的难题，被称为催化领域的“材料鸿沟”。电子显微镜虽然能“看到”局部，却难以进行宏观统计；表面谱学虽然灵敏，却难以直接对应晶体结构。面对这一挑战，上海交通大学贺玉莲团队另辟蹊径，将目光投向了最基础、最普及的表征技术——粉末X射线衍射（XRD）。他们思考：既然晶体的各向异性生长会导致特定晶面富集，这是否会在宏观的XRD图谱上留下“指纹”？我们能否仅凭一张简单的XRD图谱，就预测出催化剂的活性？

1.化繁为简的描述符：首次发现α-Fe₂O₃催化剂的XRD相对衍射峰强度比I₍₁₁₀₎/I₍₁₀₄₎与甲烷、乙烷、丙烷的催化燃烧活性存在显著的线性标度关系（R² ≈ 0.9）。

2. 数据驱动的特征发现：结合Pearson相关性分析、随机森林及贪婪删除等机器学习算法，从众多理化参数中筛选出I₍₁₁₀₎/I₍₁₀₄₎作为统治级（Dominant）的活性描述符，证明了其统计学上的显著性。

3. 机理与普适性并重：揭示了该描述符背后深刻的物理化学机制——(110)晶面的优先暴露与氧空位的富集。该方法成功预测了未知结构催化剂的性能，并有望推广至其他多晶催化体系，实现低成本、高通量的活性筛选。

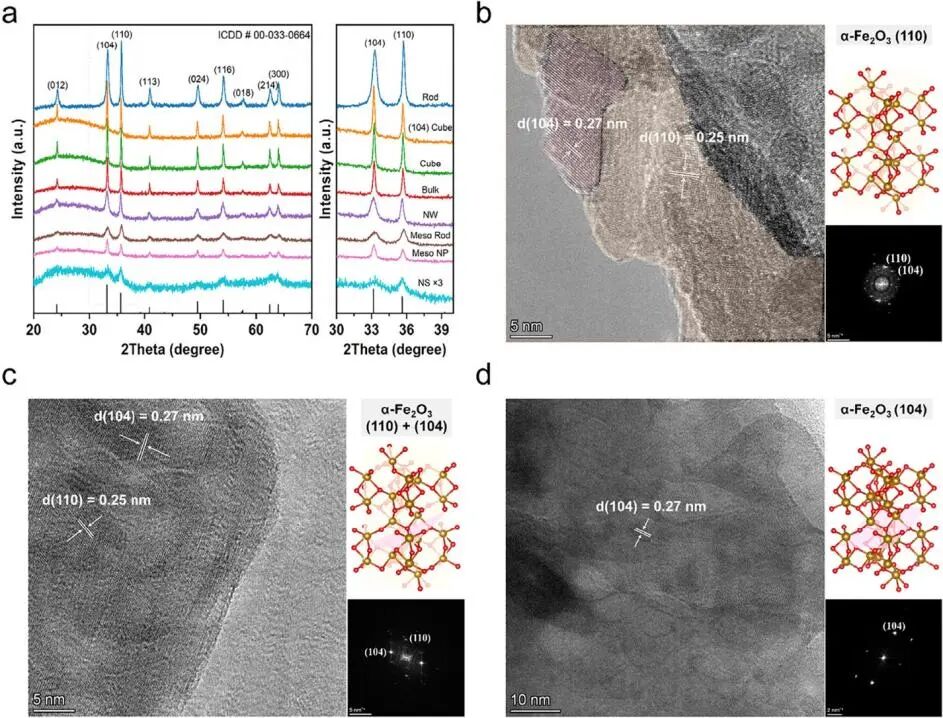

图1. 形貌各异的α-Fe₂O₃ “家族”与它们截然不同的XRD特征

研究团队通过精细合成调控（如水热法、硬模板法等），制备了从二维纳米片（NS）、一维纳米棒（Rod）到三维纳米立方（Cube）等8种不同形貌的α-Fe₂O₃催化剂。虽然它们都是纯相赤铁矿，但XRD图谱中(110)与(104)衍射峰的相对强度却天差地别。高分辨电镜（HRTEM）证实，I ₍₁₁₀₎/I₍₁₀₄₎比值最高的纳米片表面主要暴露了(110)晶面，而比值最低的立方体则被(104)晶面包裹。这表明，宏观的XRD峰强比精准捕捉了微观的晶面取向信息。

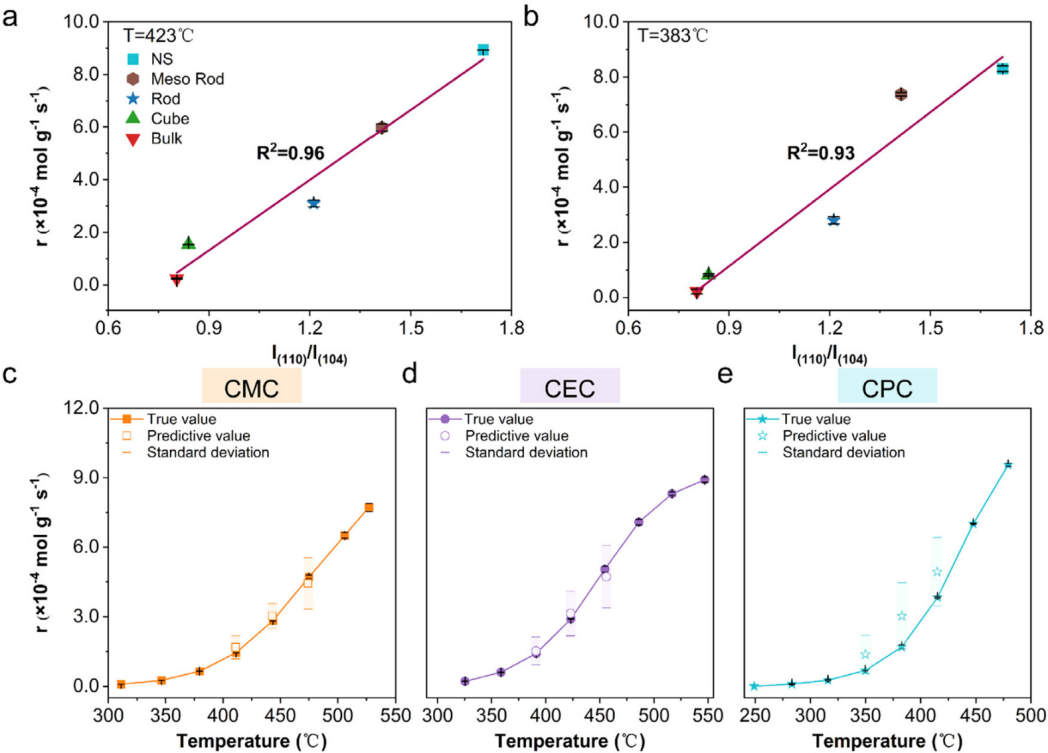

图2. 一条贯穿C₁-C₃烷烃氧化的“黄金直线”

在甲烷、乙烷和丙烷的贫燃氧化反应中，催化活性（反应速率）与I₍₁₁₀₎/I₍₁₀₄₎比值展现出高度一致的线性正相关。这意味着，只需看XRD图谱中这两个峰谁强度高谁强度低，就能直观判断催化剂“行不行”。机器学习特征重要性分析（置换重要性与贪婪删除）进一步证实，这一简单的峰强比参数击败了比表面积、晶粒尺寸等传统参数，成为预测活性的“最佳向导”。

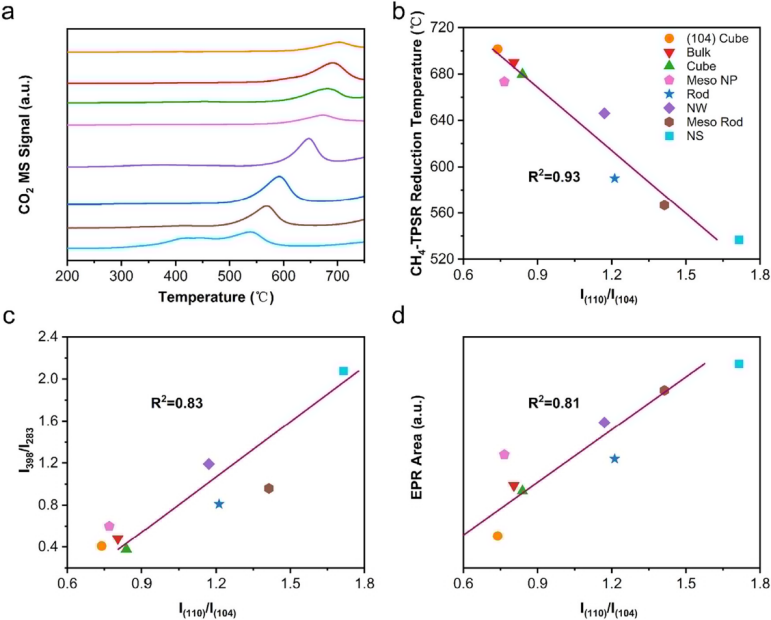

图3. 机理揭秘——(110)晶面与氧空位的“协奏曲”

为何I₍₁₁₀₎/I₍₁₀₄₎越高活性越好？多谱学表征（XPS, Raman, EPR）给出了答案：该比值的升高直接对应于表面氧空位浓度的增加。结合反应动力学实验（TPSR），证实了优先暴露的(110)晶面富含反自旋双铁活性位点和氧空位，能显著降低C-H键活化能垒，并加速氧循环，从而在轻质烷烃氧化中表现出卓越性能。

本研究展示了如何利用高度普及的XRD技术，通过简单的相对峰强分析，实现对多晶催化剂活性晶面的快速识别与性能预测。这一发现建立连接宏观体相表征与微观表面活性的桥梁，不仅为高效铁基催化剂的设计提供了直接判据，更为解决多晶材料构效关系这一共性难题提供了一种高通量、低成本的全新范式。未来，这一策略有望扩展至更多金属氧化物体系，加速表面敏感型反应催化剂的开发。
