Python 竟能绘制出如此酷炫的三维图

编程派 • 5 年前 • 584 次点击

作者 | Jay Alammar
译者 | 高级农民工

推荐 | 编程派公众号(ID:codingpy)

通常我们用 Python 绘制的都是二维平面图,但有时也需要绘制三维场景图,比如像下面这样的:

这些图怎么做出来呢?今天就来分享下如何一步步绘制出三维矢量(SVG)图。

八面体

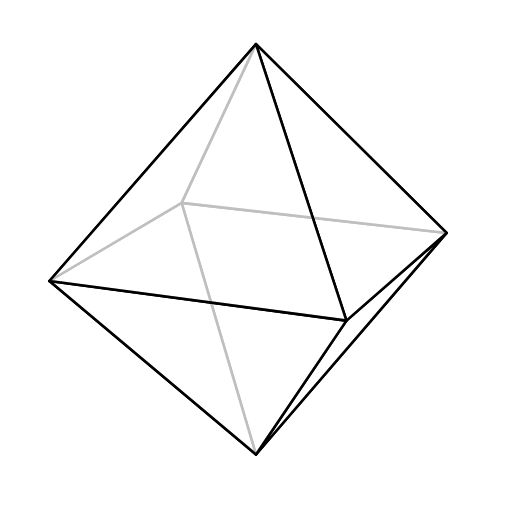

我们先以下面这个八面体为例。

1 安装相关包

首先安装两个必备包:

import pyrr # NumPy 的 3D 函数库
import svgwrite # svg图形处理库

2 定义 3D 图生成环境

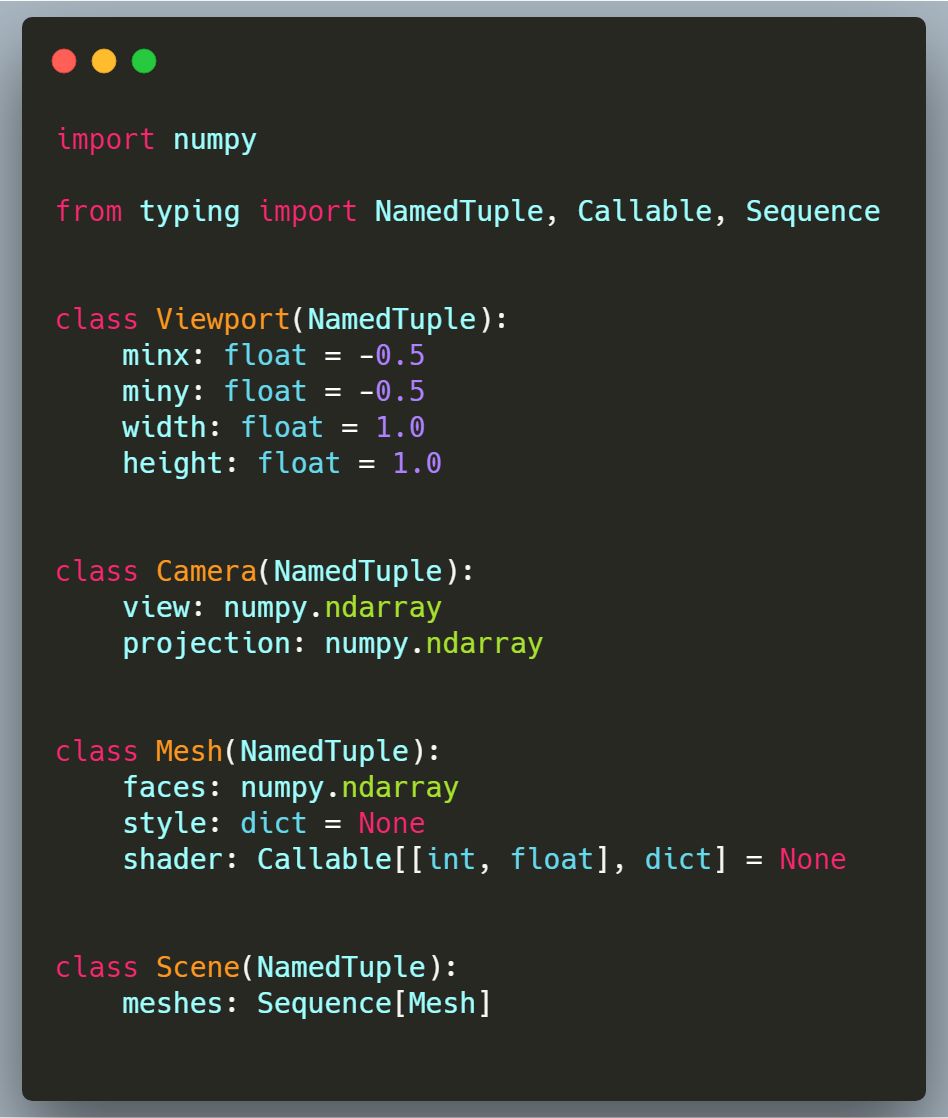

接下来定义几个类设置好 3 维图基础环境:

viewport :矩形图范围

camera:包括视图矩阵和投影矩阵

mesh:svg 矢量图所需的网格表面矩阵、着色器和样式字典

3  生成八面体数据

然后生成八面体每个定点的数据:

def octahedron():
    """Construct an eight-sided polyhedron"""
    f =  sqrt(2.0) / 2.0
    verts = numpy.float32([ ( 0-1,  0), (-f,  0,  f), ( f,  0,  f), ( f,  0, -f), (-f,  0, -f), ( 0,  1 ,  0) ])
    triangles = numpy.int32([ (021), (032), (043), (014), (512), (523), (534), (541) ])
    return verts[triangles]

4 pyrr 包渲染

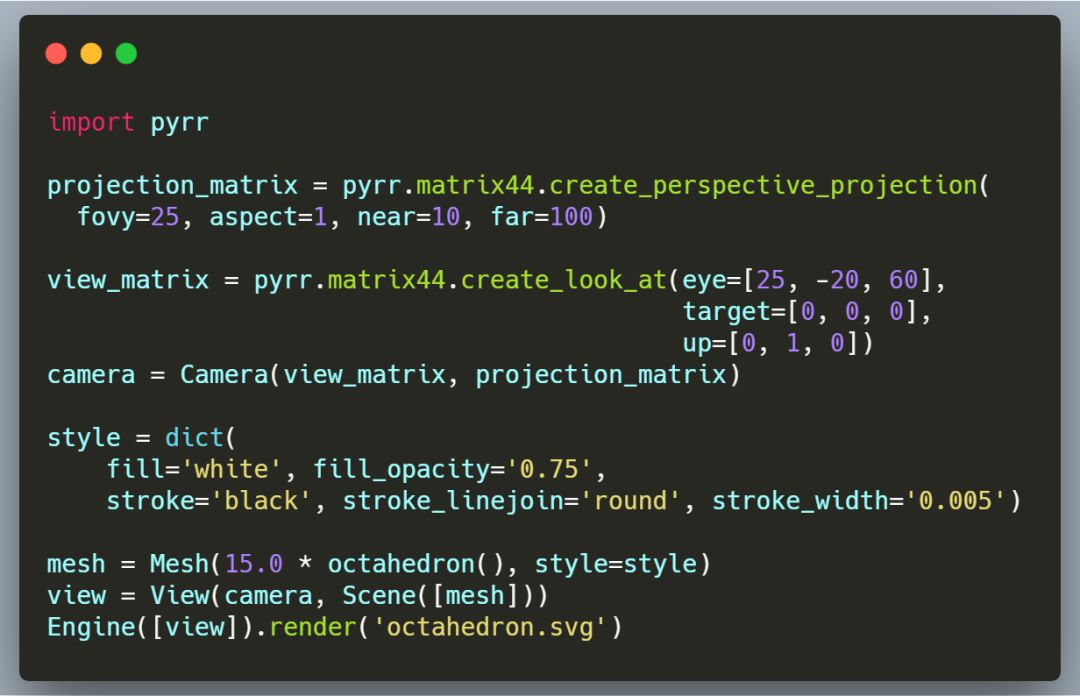

接下来利用 pyrr 3维库渲染上面的原始数据,最后生成 svg 矢量图。

5 生成 svg

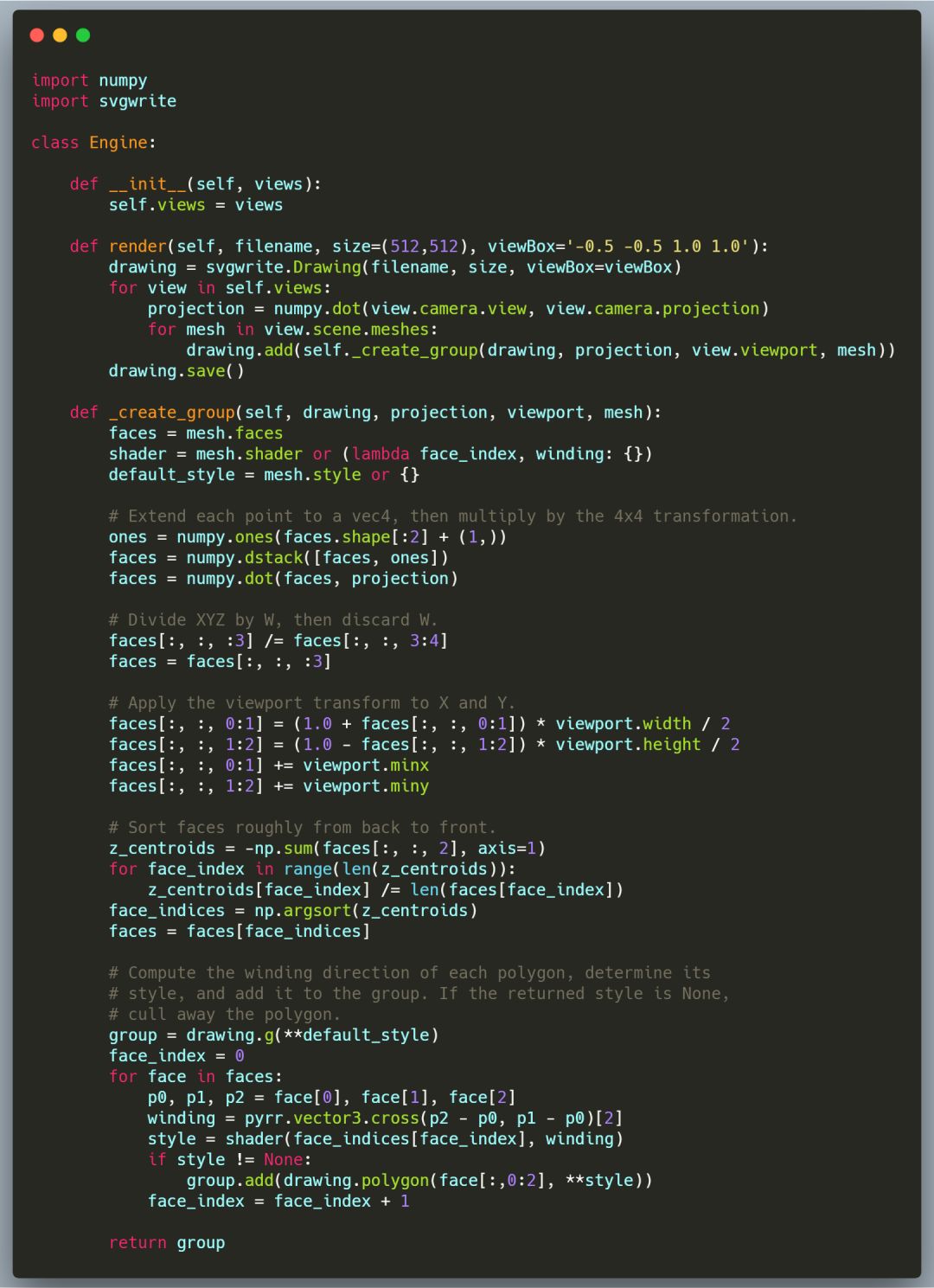

上面最后一步生成 svg 图形,需要调用下面的 Engine 函数,略微有些复杂:

以上代码全部封装到类中调用,就可以生成八面体图形了。

除了八面体还可以生成很多其他图形。

球体和 Klein 瓶

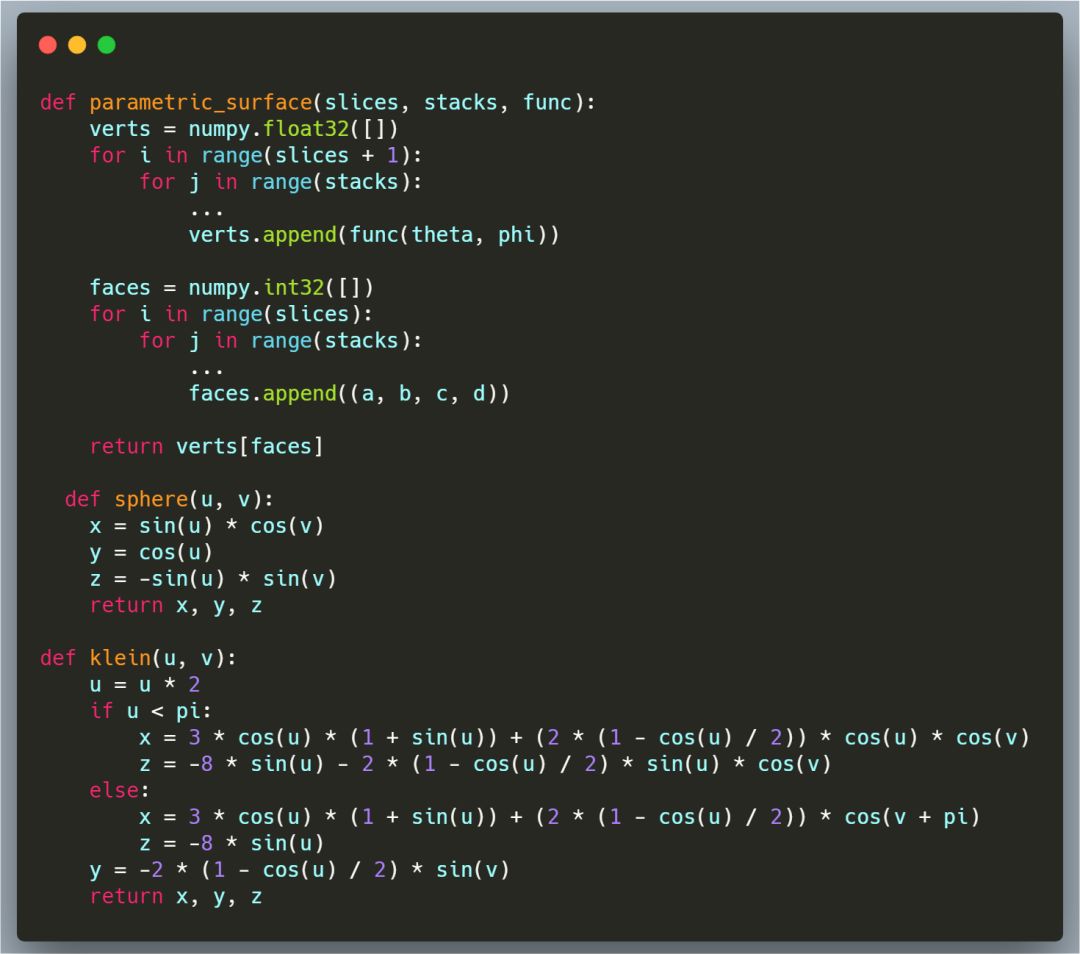

代码如下:

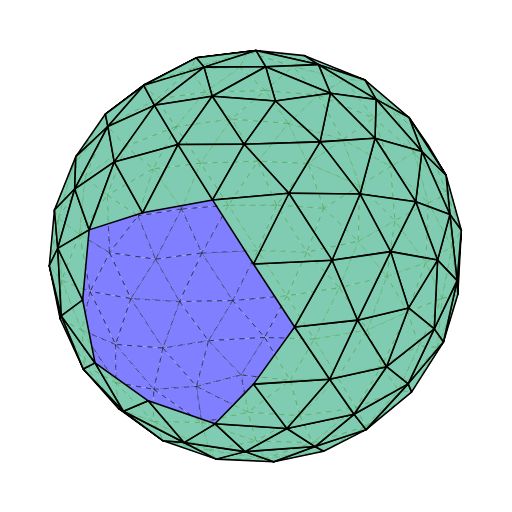

多面球体

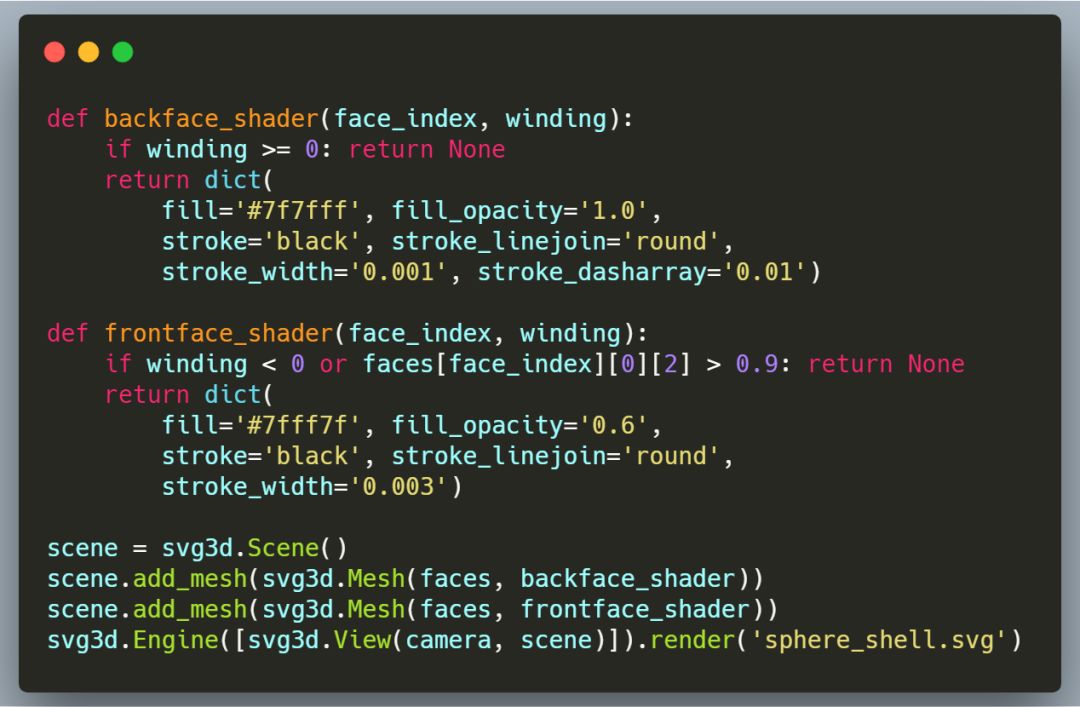

代码如下:

发光的球体

代码实现:

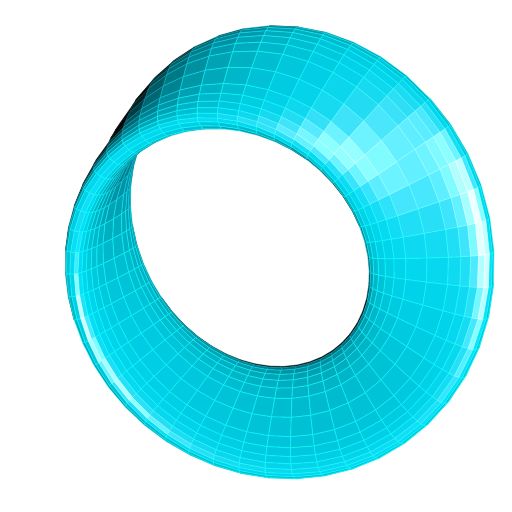

还可以绘制这种曲面体

代码实现如下:

以上源代码可以在后台回复:svg 得到。

END.

作者:Jay Alammar

链接:https://jalammar.github.io/visual-numpy/
