【Python】VTK: 三维图像处理和可视化利器

VTK在Java, Tcl, Python中都有接口，本文介绍VTK在Python中的接口。

VTK (The Visualization Toolkit ) 是一款用于计算机3D成像、构建模型、图像处理、容积渲染、科学数据可视化等方面的免费软件系统，支持Linux, Windows, Mac, Web, mobile devices等平台；

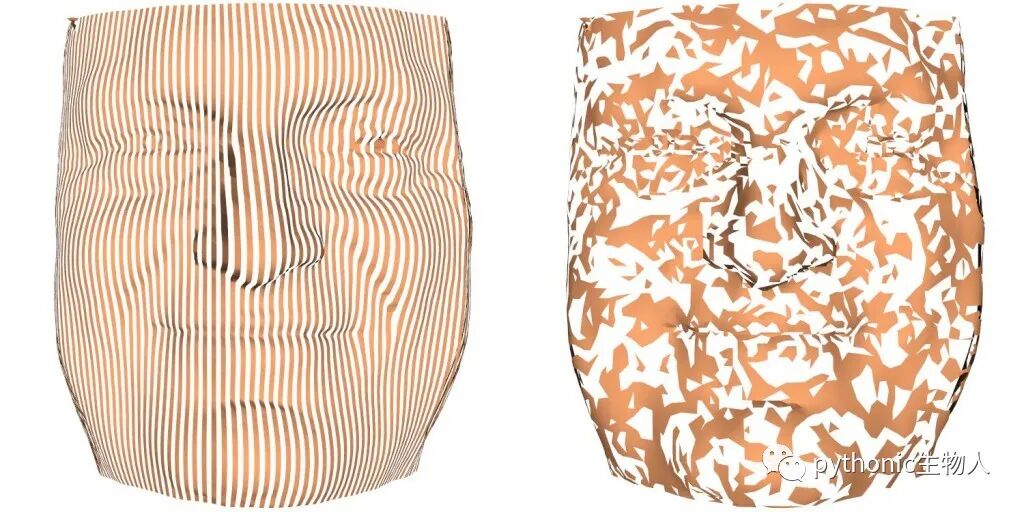

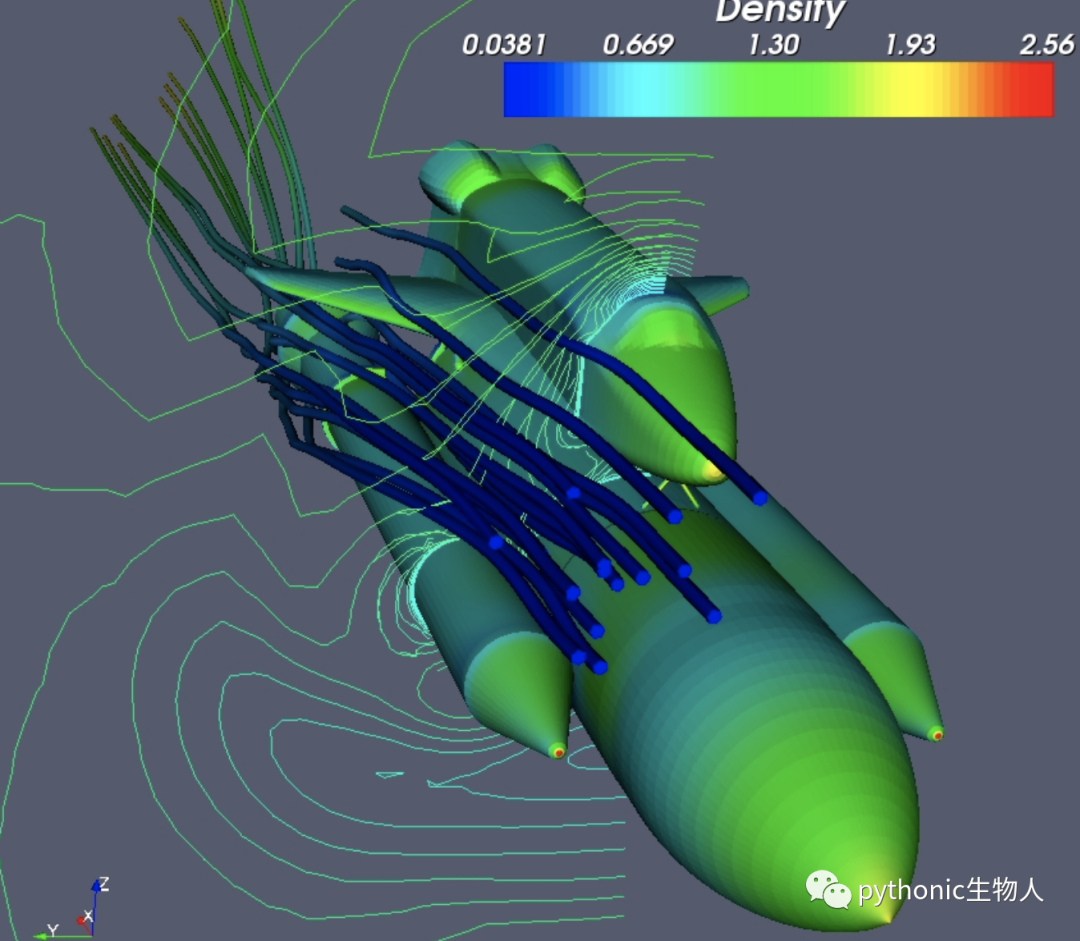

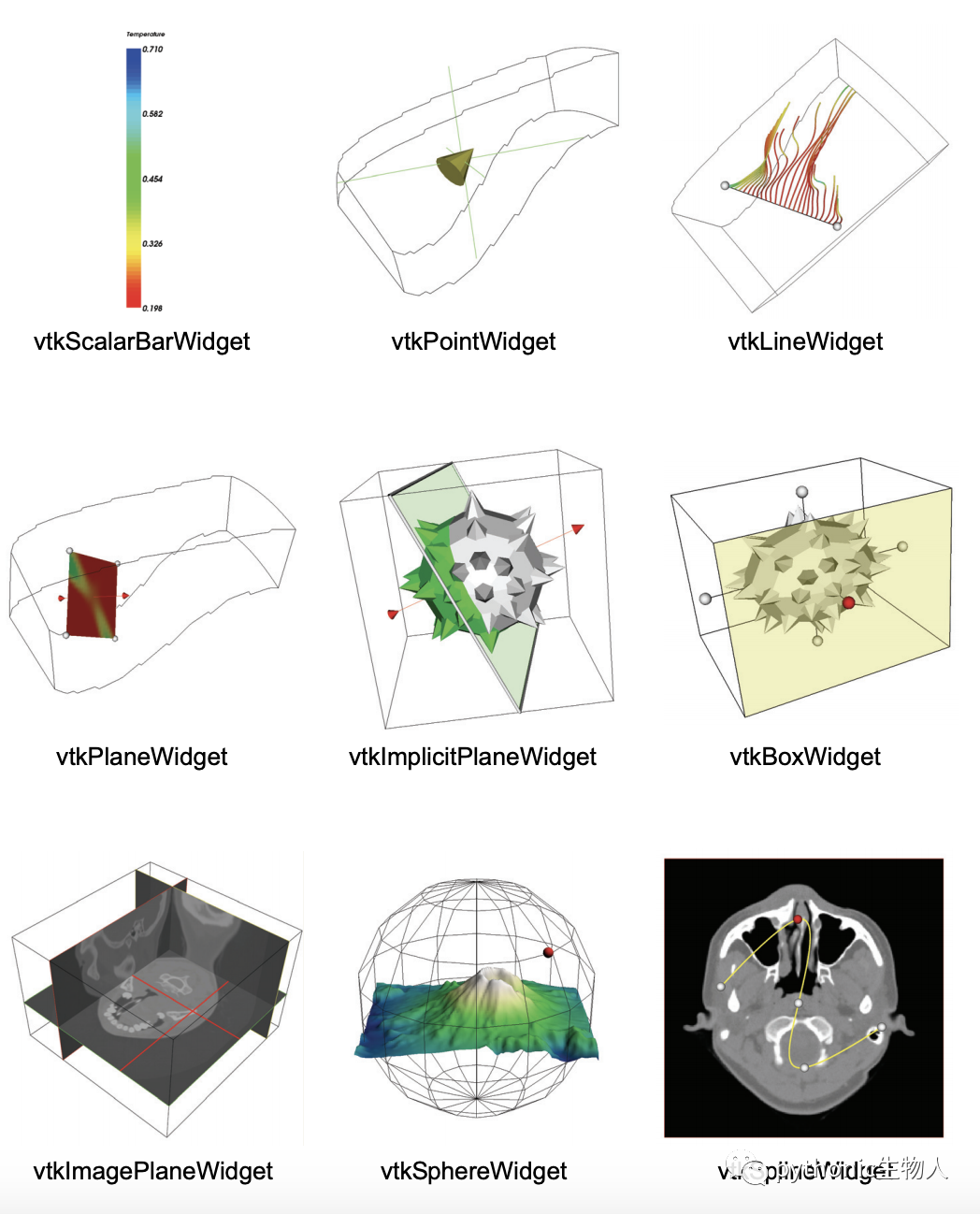

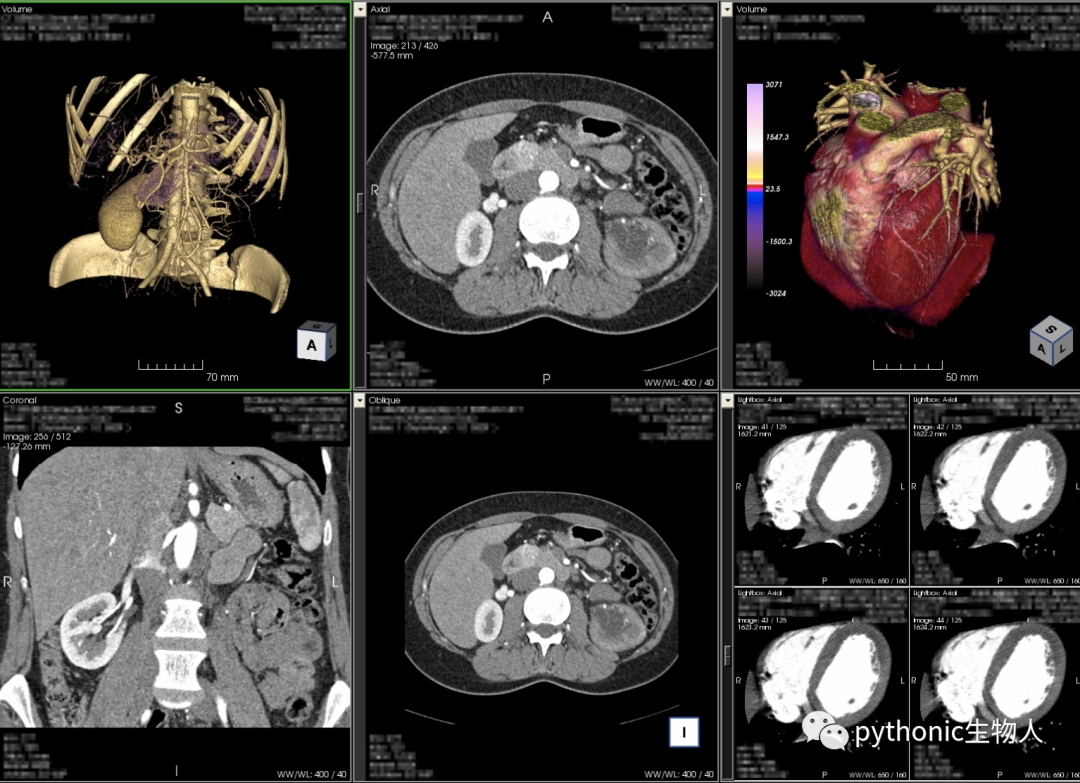

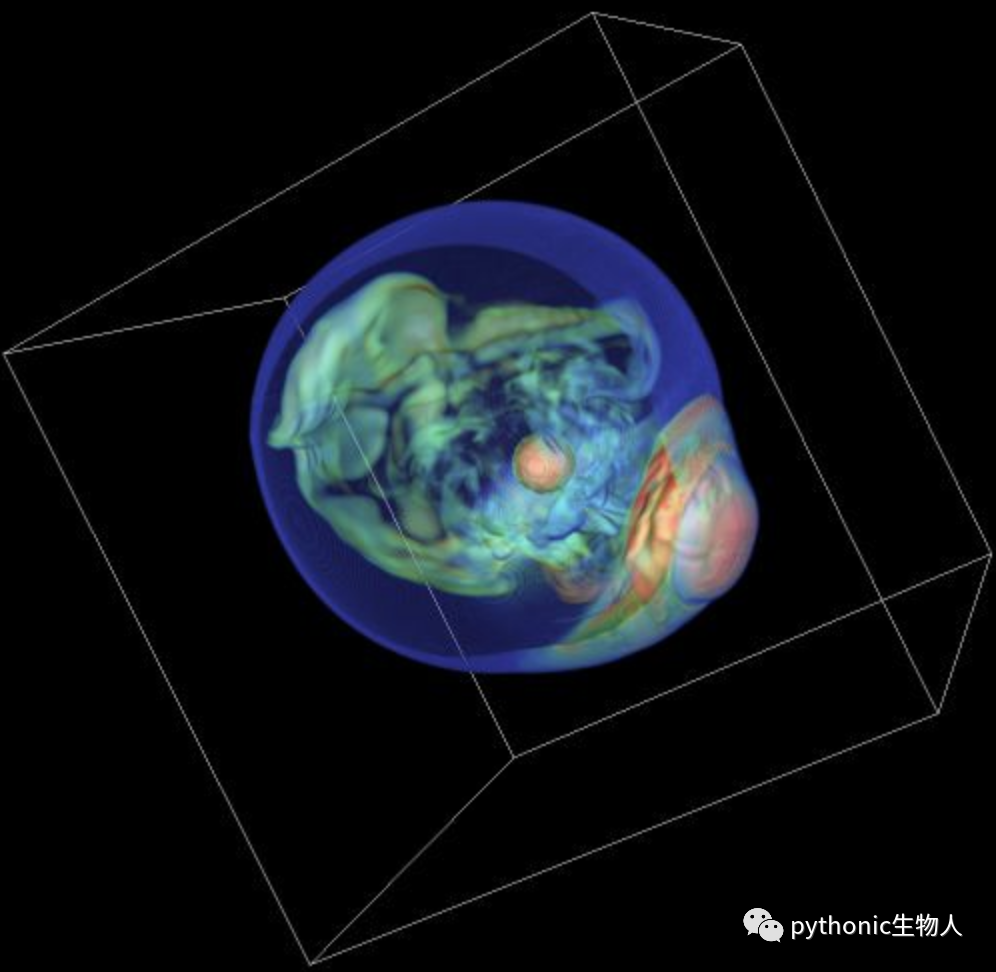

一些常见使用场景👇👇

下面简单介绍VTK如何快速上手，

安装

pip install vtk

快速入门VTK

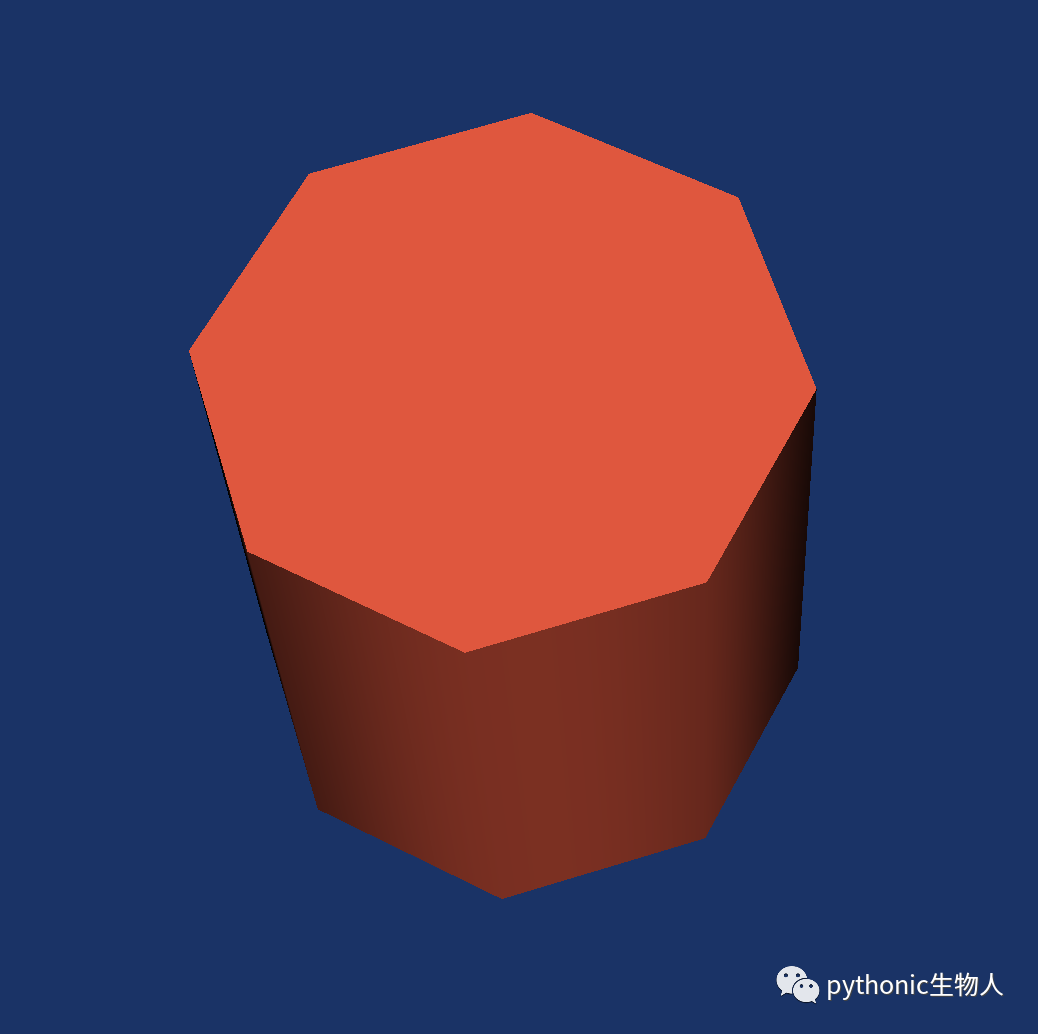

以一个小为例，

import vtkmodules.vtkInteractionStyle
import vtkmodules.vtkRenderingOpenGL2
from vtkmodules.vtkCommonColor import vtkNamedColors
from vtkmodules.vtkFiltersSources import vtkCylinderSource
from vtkmodules.vtkRenderingCore import (vtkActor, vtkPolyDataMapper,
                                         vtkRenderWindow,
                                         vtkRenderWindowInteractor,
                                         vtkRenderer)
# 数据准备
colors = vtkNamedColors()
bkg = map(lambda x: x / 255.0, [26, 51, 102, 255])
colors.SetColor("BkgColor", *bkg)
cylinder = vtkCylinderSource()
cylinder.SetResolution(8)

# 映射
cylinderMapper = vtkPolyDataMapper()
cylinderMapper.SetInputConnection(cylinder.GetOutputPort())

# 添加绘制对象
cylinderActor = vtkActor()

#绘制对象添加映射器
cylinderActor.SetMapper(cylinderMapper)
cylinderActor.GetProperty().SetColor(colors.GetColor3d("Tomato"))
cylinderActor.RotateX(30.0)
cylinderActor.RotateY(-45.0)

# 添加绘制器
ren = vtkRenderer()

# 添加绘制窗口
renWin = vtkRenderWindow()
renWin.AddRenderer(ren)
iren = vtkRenderWindowInteractor()
iren.SetRenderWindow(renWin)

# 绘制器添加对象
ren.AddActor(cylinderActor)
ren.SetBackground(colors.GetColor3d(



"BkgColor"))
renWin.SetSize(300, 300)
renWin.SetWindowName('CylinderExample')

# 交互器初始化
iren.Initialize()
ren.ResetCamera()
ren.GetActiveCamera().Zoom(1.5)
renWin.Render()

# 交互器启动
iren.Start()

进一步学习👇👇
https://kitware.github.io/vtk-examples/site/Python/
