MNN 2.0 发布——移动端推理引擎到通用深度学习引擎

为了应对性能与功能层面的挑战，MNN 设计了预推理与表达式两个核心模块：

1. 预推理模块可以降低计算资源的差异性，在任意的计算资源上寻找到较优的计算方案。

2. 表达式模块可以抹平不同训练框架的算子差异，并将模型训练、图像处理、数值计算等功能转换为推理所需要的张量计算图，从而可用 MNN 进行推理。

▐  预推理

如上图所示，预推理主要包括如下步骤：

1. 策略搜索：对核心算子，根据输入输出的大小，按预设的评估函数计算各类实现策略的成本，选择最优的计算策略。

2. 资源分配：根据网络图的拓扑顺序，计算所需的最小资源分配方案，并进行资源申请。

3. 几何计算：MNN 为了应对计算资源碎片化的问题所创造的新机制。在这一机制下，能够大大降低多算子，多后端情况下的实现成本，同时能够通过在线的算子融合提升模型性能。其核心思想是使用一个通用算子来描述内存映射关系，从而方便开发之使用基础算子组合成复杂算子，降低复杂算子的实现成本。在模型中的内存映射可以描述为张量平面的映射关系如下：

   张量平面在内存中的线性地址为：，因此可以使用offset和stride[]来描述内存张量平面；

   对于张量平面内存映射：，当取张量维度为3时，映射关系为：



   即可用三层嵌套循环实现该映射关系；

因此使用Region来描述张量平面，构造Raster算子来实现张量平面映射；实现了内存映射的元算子。在有了内存映射元算子后，im2col, transpose, concat, split等操作在后端中均可用Raster算子实现；conv3d，pool3d等也可以通过Raster与matmul，pool2d等组合实现，也不需要新增算子，可以大大降低实现的工作量。

同时因为使用了通用的映射表达各类内存映射关系，可以通过循环变换自动化寻找可融合算子，如：Permute(0, 2, 1) + Permute(1, 0, 2)可以自动化合并为Permute(2, 0, 1)，减少冗余，提升性能。

▐  表达式

MNN 需要对接各种训练框架导出的模型格式，有如下特点：

1. 训练框架随版本变迁会有不同的导出格式

2. 训练框架随版本变迁有大量的算子新增与修改

3. 不同训练框架的算子重合度高，但不完全一样

为了抹平训练框架不同的差异，比较明确的做法就是定义MNN自己一套算子并实现前端，基于基于此对接各个训练框架

这个 MNN 的前端就是表达式模块，对应的 MNN 模型转换流程优化如下：

由于 AI 模型的算子数逐渐丰富，推理引擎（或称张量计算引擎）与图像处理和数值计算正在趋同，如 Tensorflow 实现了 numpy 库，OpenCV 也通过 GAPI 的方式，将图像处理表示为计算图，由内置的张量计算引擎实现。

MNN 也基于表达式去实现了 Numpy 和 OpenCV 常用功能，详细见下文。

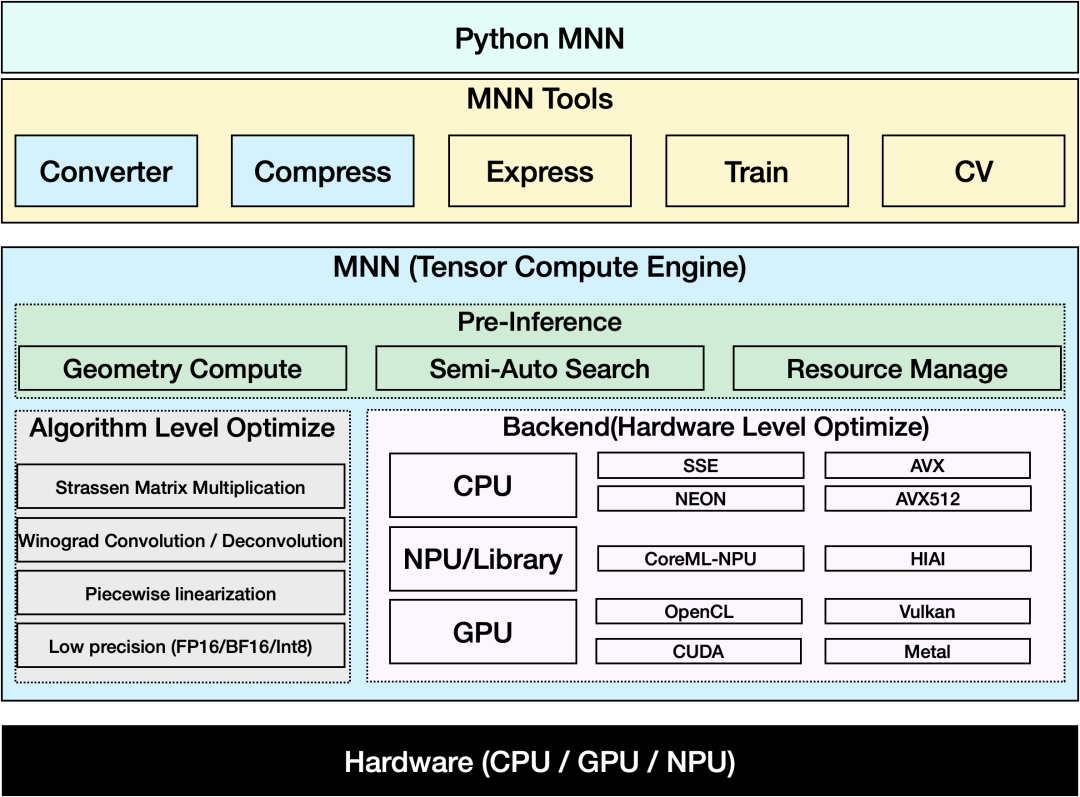

▐  整体架构

MNN可以分为主体（推理引擎）和工具两大部分。

1. 主体：亦即推理引擎，负责AI模型（张量计算图）的加载与执行，可分为调度（预推理）与执行（推理）两层。

2. 工具

   MNN-Converter：模型转换工具，由Frontends和Graph Optimize构成。前者负责支持不同的训练框架，MNN当前支持Tensorflow(Lite)、Caffe、ONNX(PyTorch/MXNet的模型可先转为ONNX模型再转到MNN)和Torchscripts；后者通过算子融合、算子替代、布局调整等方式优化图，一般离线运行。

   MNN-Compress: 模型压缩工具，在一定的精度误差许可下，对模型进行压缩，减少模型体积，提升运行性能。

   MNN-Express ：支持带控制流的模型运行，支持调用 MNN 的算子进行自定义的计算。

   MNN-CV ：类似 OpenCV ，但核心计算功能基于 MNN 实现的图像处理算法库

   MNN-Train ：MNN 训练模块，支持各平台训练

1. 结构冗余：模型结构中的无效计算节点，也是惟一可以无损去除的冗余类型

2. 精度冗余：深度学习推理引擎的数据单元是张量，一般是32位浮点数组，32位浮点的范围在很多场景是存在冗余的，往往可以压缩到16位或者8位甚至更低；另一方面，浮点数组中也可能存大量的0或者其他重复数据，也有优化空间。

3. 算法冗余：算子的实现算法本身存在计算冗余，比如均值模糊的滑窗实现

4. 并发冗余：未充分使用计算资源的并发能力（SIMD / 多线程 / GPU 等等），导致计算资源闲置，亦或受并发能力本身的限制，需要计算多余的数据（比如计算长度为3 ，但SIMD单元为4的向量加法）

5. 调度冗余：使用多线程、GPU 或者其他异构计算资源时，在 CPU 端需要组织计算，分拆任务，传输计算信息，该行为产生额外的计算冗余

6. 读写冗余：在一些计算场景重复读写内存，或者内存访问不连续导致不能充分利用硬件缓存，产生多余的内存传输

▐  结构/精度

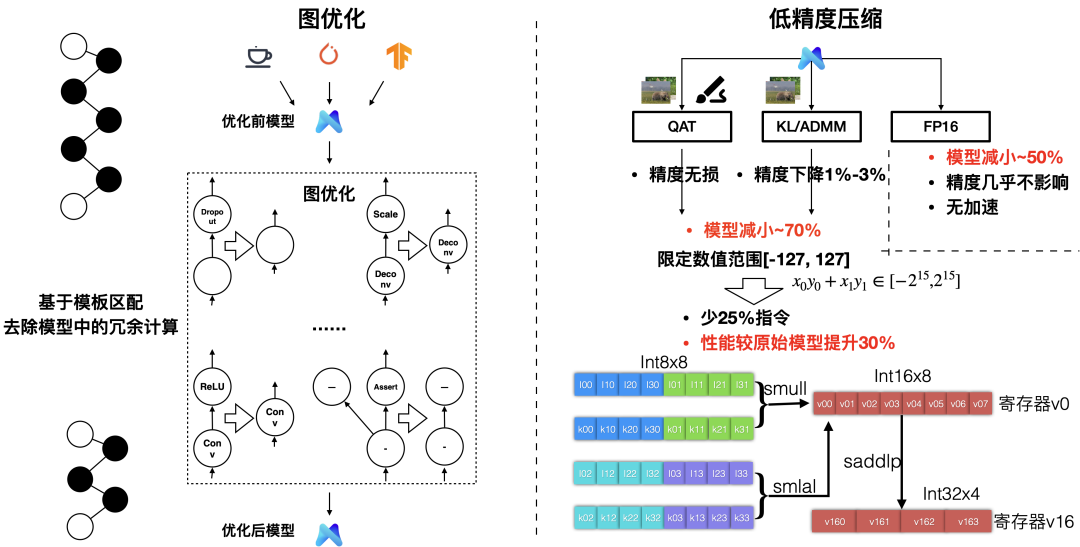

• 图优化与模型量化

结构冗余与精度冗余的压制一般需要离线工具辅助，MNN 对应提供了图优化、模型压缩工具，在端上则提供了部分架构的低精度的计算支持。

1. 图优化：基于一系列预先写好的模板，去除模型中的冗余计算，比如 Convolution 与 BatchNormal / Scale 的合并，Dropout 去除等。图优化能在特定场景下带来相当大的计算收益，但相当依赖根据先验知识编写的模板，相比于模型本身的复杂度而言注定是稀疏的，无法完全去除结构冗余

2. 模型量化：通过把模型中的常量压缩成 FP16 或 Int8 ，可以降低模型大小，进一步地可以压缩模型中的变量(featuremap)，亦即为模型中每层的输入输出寻找FP16/Int8 到 FP32 的映射关系，这样可以在模型运行时用低精度进行计算加速

3. 低精度计算：MNN 在ARMv7a/ARMv8上实现了int8，BF16 的加速，分别约有30% / 10% 加速效果。ARMv8.2 架构上用 fp16 vec ，sdot ，分别有 100% 和 200 % 的加速效果。在支持VNNI指令集的x64架构下则有 200% 的性能提升。

• 稀疏计算加速

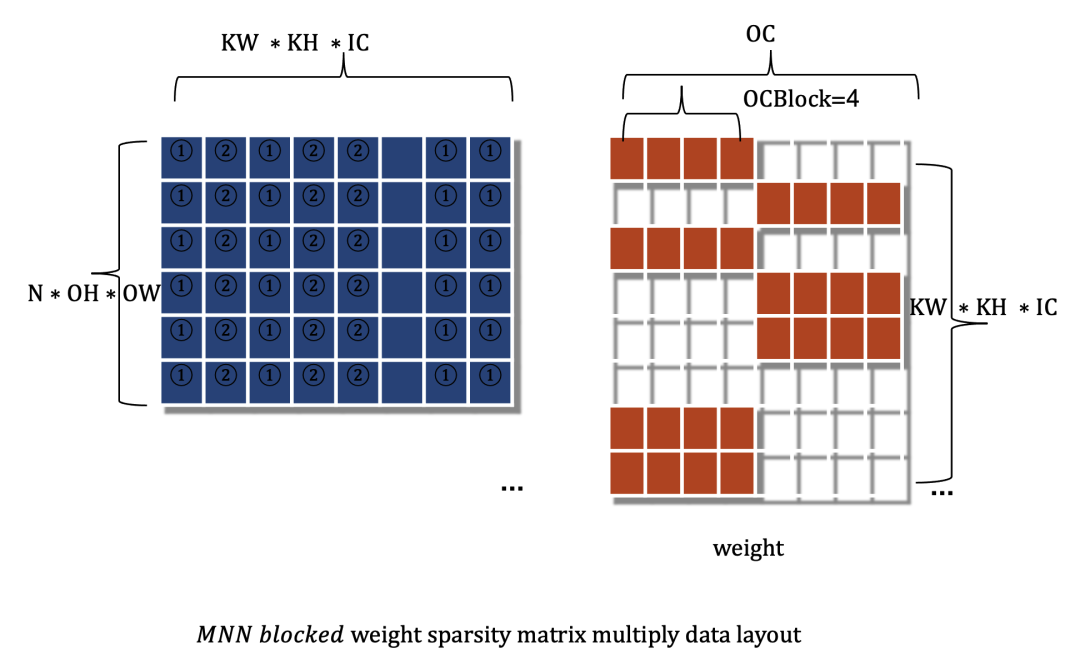

为了适配SIMD优化，MNN 通过权重矩阵稀疏化设计，训练合适的稀疏化分布，使权重矩阵呈现出“半结构化”稀疏的特性，而不是在行、列方向完全随机化稀疏，避免了向量vector用不满、数据复用低的弊端。如下图所示的BCSR(Block Compressed Sparse Row ) 格式：

图中白色代表的零元素，实际计算可以跳过，减少计算开销。

MNN实现了对稠密模型权重稀疏化训练的功能，导入MNN Python压缩工具包（mnncompress），设定mnncompress需要的参数，运行将原模型中权重部分数值稀疏化为0。需要注意的是稀疏化0元素的分布模式需要符合分块形态，才能最大化发挥加速性能。

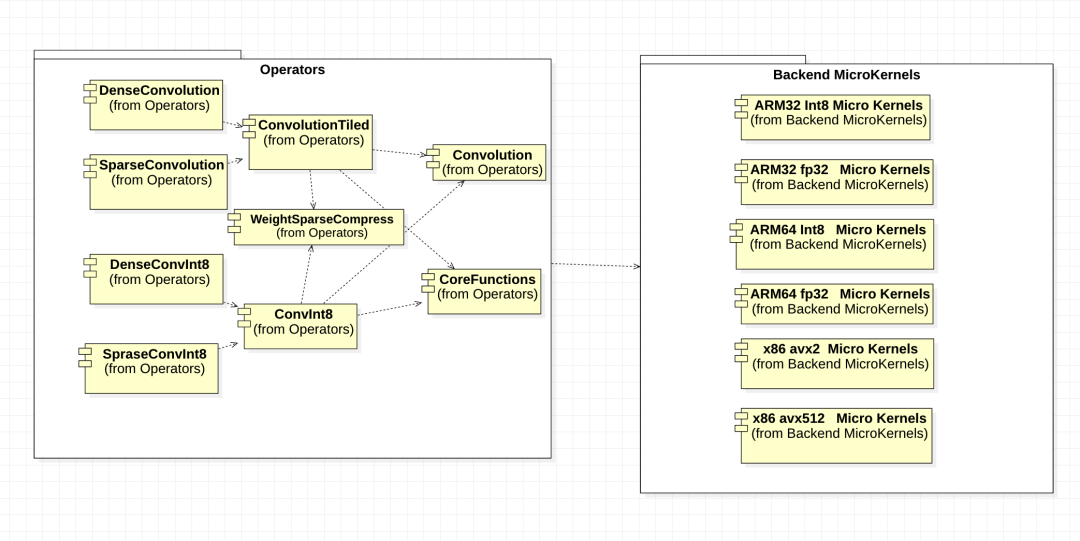

在常规的CPU GPU中并没有稀疏指令支持，我们须用常规向量指令实现计算加速，在MNN中我们设计实现了稀疏算子，最大化提取复用代码、扩展差异化后端。并且稀疏化算子对用户无感知，无需增加认知成本。

在后端方面，为最大化向量并行加速，设计了灵活的“半结构化”分块大小，例如对于AVX2可以用float32 x 8 的分块大小，同时为ARM NEON 和x86 AVX2/AVX512 指令实现了多种稀疏后端内核汇编代码。

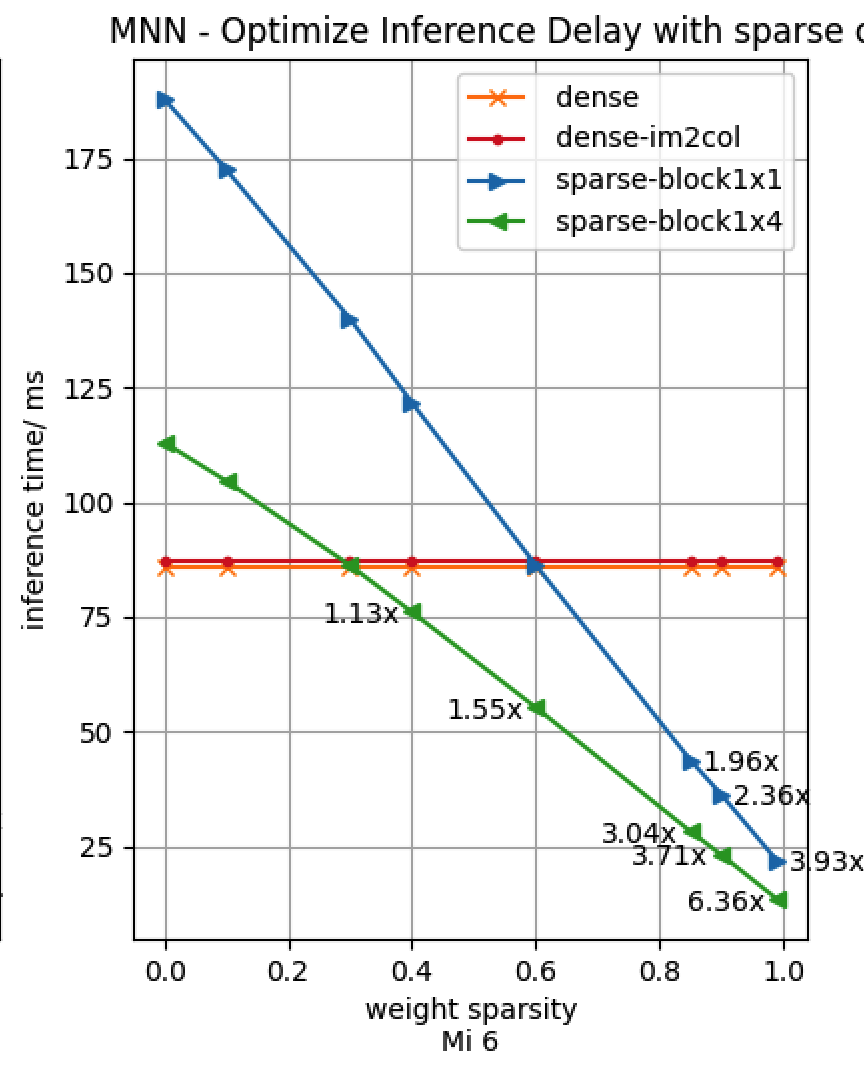

第一点，CV模型在ARM端获得3.16x-4.13x加速比(0.9稀疏度)，跨机型、跨模型加速效果都比较显著，详见参考资料大图。
第二点，在实际业务模型中验证了业务精度指标，损失有限、可接受。
第三点，推理耗时随稀疏度增加线性下降，跨模型、cpu 一致；在小米6上，稀疏分块1x4加速临界值优化到0.3，中高端机型甚至稀疏度0.1的时候可达临界值。

▐  并发/算法/读写

这几类冗余的压制往往是互相冲突的，需要计算方法与内存排布的精心设计与内核计算的深度调优，寻找一个平衡点。

• NC4HW4 内存布局

深度学习的CV算子往往具有如下计算特性，在C方向上计算可并行，但需要读取HW方向相邻数据。为了充分利用 SIMD 加速能力，MNN 设计了 NC4HW4 布局，以兼顾 SIMD 使用和内存访问连续的需求。

• Strassen 矩阵乘算法与 Winograd 卷积算法

算法方面，MNN 采用 Strassen 算法加速矩阵乘法计算，Winograd 算法加速卷积计算

• 汇编优化与GPU内核优化

为了降低读写冗余，MNN 在 CPU 的汇编代码中做最大数目的循环展开，并手排指令减少相依数据依赖

▐  调度

MNN 的预推理模块可以较好地降低调度冗余，我们把算子的执行拆分为 onResize 和 onExecute 两个部分，在预推理过程中执行 onResize ，在推理过程中执行 onExecute ，视各类GPU的API设计不同，可以不同程度地降低调度冗余。

1. 对于 OpenCL ，可以减少 Kernel 参数的设定，将计算资源的申请转移到预推理过程中

2. 对于 Metal ，可进一步降低命令提交频率

3. 对于 Vulkan ，可进一步把命令缓冲的创建全部转移到预推理中，最小化调度冗余

import MNNimport MNN.cv as cv2import MNN.numpy as npdef inference(model_path, img_path):    net = MNN.nn.load_module_from_file(model_path, ["data"], ["prob"])    image = cv2.imread(img_path)    image = image[..., ::-1]    image = cv2.resize(image, (224, 224))    image = image - (103.94, 116.78, 123.68)    image = image * (0.017, 0.017, 0.017)    image = image.astype(np.float32)    input_var = MNN.expr.convert(image, MNN.expr.NC4HW4)    output_var = net.forward(input_var)    output_var = MNN.expr.convert(output_var, MNN.expr.NHWC)    print("output belong to class: {}".format(np.argmax(output_var)))

在移动端能够仅使用MNN便可以无缝部署服务端的算法，Python化部署对于算法工程师具有非常高的易用性，同时还具有更好的动态性，方便算法的热更新，热修复等；降低了端侧算法部署门坎，提升了端侧算法部署的效率。
