一维卷积是对一维输入数据应用滑动卷积来学习特征，其主要作用是对序列数据做局部特征提取。基于提取的特征可以进一步构建分类或回归网络。一维卷积的操作涉及卷积大小、步长以及填充形式和填充值。本文对一维卷积操作进行介绍，包括一维扩展卷积和一维因果卷积，以及 MATLAB 对一维卷积的支持情况。在最后通过一个实例演示如何在 MATLAB 中将一维卷积和 LSTM 结合构建分类网络，实现基于传感器数据的故障诊断。

由于篇幅所限，文章中不能展示全部过程的 MATLAB 代码，如果读者想要测试运行代码，可以扫码后通过提供的链接进行下载。

▼

获取代码

◆ ◆ ◆ ◆

1. 一维卷积

一维卷积操作过程如图1所示。图1中显示的卷积核的大小为 3（1×3的向量），滑动的步长（stride）为 2，采用 0 值填充（padding），填充可以在序列的最左侧，或者两侧填充，这需要根据具体需求决定。

图1 .一维卷积基本操作

基本的一维卷积操作过程中，卷积核的中心位置对齐输入序列的每个位置，卷积核沿着输入序列滑动，并在输入序列的每个位置计算加权和（步长等于 1）。默认设置下，卷积操作会在输入序列的两端进行填充（padding），输出结果的长度可以由以下公式计算：

其中：l 表示输出序列长度，i 表示输入序列长度；p 表示填充数据的总长度；f 表示卷积核长度；s 表示步长；floor 表示计算结果的下取整。

▼

2. 一维因果卷积

因果卷积是一类特殊的一维卷积。基本的卷积操作会考虑输入位置的上下文信息，其不仅考虑位置之前的数据，还要考虑之后的数据。而因果卷积在处理输入序列的每个位置时，只依赖于当前及之前的位置信息，这在应对时间序列输入时，避免了信息泄露，即未来的信息不回影响过去的数据。因果卷积的卷积核最右侧位置对齐输入序列的开始位置，并根据步长滑动卷积核，因此输入序列通常会在开始部分进行填充。

图2 一维因果卷积操作过程

在实际应用中，一维卷积往往面对的是多个传感器输入序列，即多通道（每个通道对应一个传感器序列）输入，卷积核自身带有“厚度”，同时与所有通道上的数据做卷积后输出结果，因而一个卷积核合并多个通道的数据形成一个局部特征数据，如图3所示。

图3 一维多通道卷积

▼

3. MATLAB 中的一维卷积

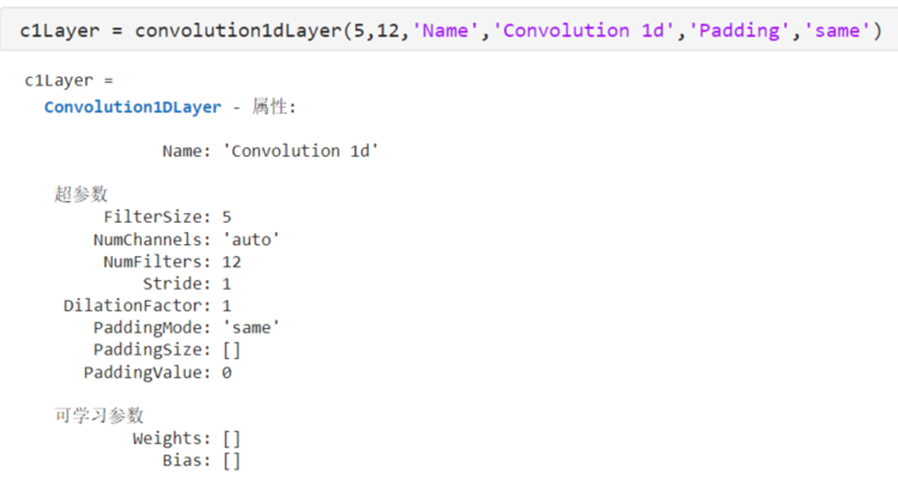

MATLAB 提供了一维卷积层 convolution1dLayer 实现对输入序列的卷积操作。其有多个属性用来设置卷积操作的过程，例如 FilterSize 用于定义卷积核的大小，NumFilters 定义卷积核的数量（卷积输出的通道数）, Stride定义步长，等等。

convolution1dLayer 的属性 Padding 有两个值：same 和 causal。same 实现了一维卷积标准操作，在输入序列的两侧做填充，输出序列的长度等于ceil(输入序列长度/Stride)，ceil是MATLAB的内置上取整函数。causal 实现因果卷积，只在输入序列左侧做填充。对于时间序列数据，causal 只关注当前位置即之前位置上的数据。

MATLAB 的 convolution1dLayer 也支持扩张卷积。扩展卷积（也称为空洞卷积，Dilated Convolution）是一种卷积操作，旨在增加卷积核的感受野，而不增加计算复杂度。通过在卷积核元素之间插入空洞（即零），扩展卷积可以在不增加参数数量的情况下捕获更大范围的输入信息。MATLAB 通过 convolution1dLayer 的属性 DilationFactor （膨胀系数）设置扩张卷积（也称空洞卷积），其数值的大小决定了卷积核元素之间空洞的大小。当 DilationFactor 的值为 1 时，卷积核元素之间不插入任何零值，与普通卷积相同。DilationFactor 值为 2 表示在卷积核元素之间插入 1 个零，为 3 表示插入 2 个零，依此类推。扩张卷积通过插入 0 值的方式扩大感受野，而参数数量并没有增加，进而可以提高计算效率。

针对时间序列数据，扩展卷积与因果卷积配合使用构建时间卷积网络 (Temporal Convolutional Network, TCN)。在MATLAB中，通过设置 convolution1dLayer 的 Padding 属性值为 causal，同时设置 DilationFactor 的值可以构建时间卷积网络。而此时对输入序列做左侧填充的大小为：(FilterSize - 1) .* DilationFactor。扩展卷积操作扩大了卷积层的输出位置的感受野，随着卷积层的增加，输出位置的感受野不断扩大。图4显示了在不增加参数数量（卷积核大小）的情况下，扩展卷积的膨胀系数（DilationFactor）呈指数增加，每个输出位置的感受野不断扩大。这使得网络能够捕获更大范围的局部信息。

图4 时间卷积网络的输出位置的感受野

▼

4. 实现基于传感器数据的故障诊断

卷积网络的计算比循环网络更快，因为卷积操作可以通过单一运算来处理输入。相反，循环操作必须对输入的时间步进行迭代，进而其计算比较耗时。然而，循环网络时间步迭代使其能够捕获数据在时间上的依赖关系，可以学习到时间步之间的长期相关性，而卷积操作只是提取数据在局部的特征，并没有考虑时间上的关系。对于动态系统，往往存在着时间步之间的关系，识别这些关系对于诊断故障和预测寿命是非常重要的。因此，将一维卷积和循环网络联合使用。通过卷积提取输入序列的局部特征，减少序列长度，降低计算量；再通过循环网络捕获输入序列时间上的依赖关系，提高网络精度。这种结合在减少计算量的同时，也可以保证模型的精度。

本文将卷积网络和循环网络联合使用构建分类模型，实现基于传感器数据的故障诊断。利用上文提到的时间卷积网络提取输入数据的局部特征，并将由这些局部特征组成的新的序列数据输入 LSTM 网络捕获时间上的依赖关系，最后通过全连接网路输出故障类型，网络结构如图 5 所示。

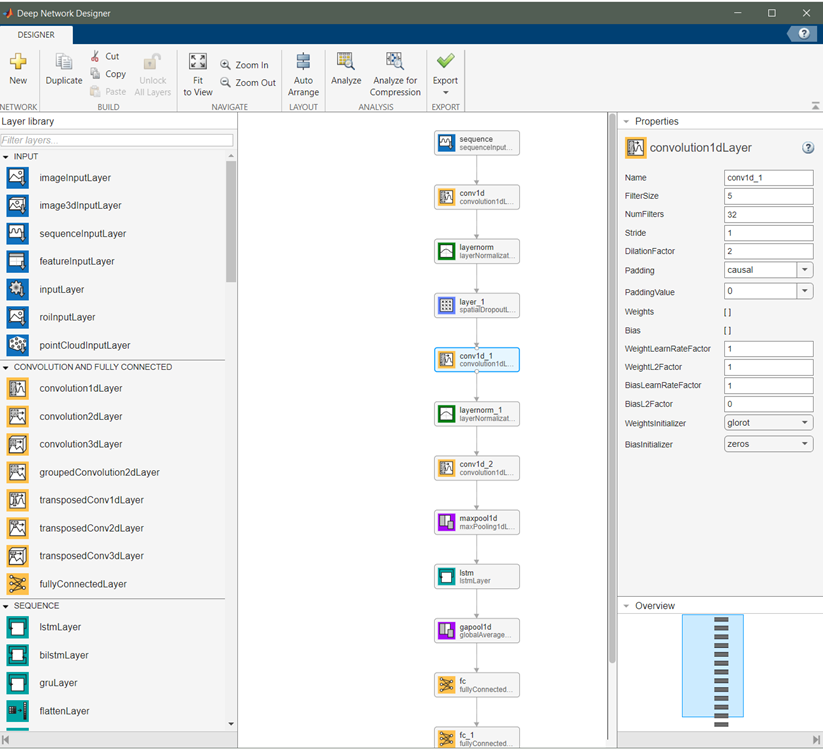

图5 TCN+LSTM的分类网络

图 5 显示的是使用 Deep Network Designer App 构建分类网络，其中一维卷积层 convolution1dLayer 采用扩展卷积核因果卷积。通过逐层增加 DilationFactor 的值来扩大感受野；并且每个卷积层的 Padding 参数都设置为 causal。lstmLayer 的隐藏单元向量维度设置为 64，outputMode 设置为 sequence，因此，lstmLayer 层的输出是一个隐藏状态向量序列，并且序列中的每个向量的维度为 64。在 lstmLayer 之后使用 globalMaxPooling1dLayer 层对输出结果在时间方向上做最大值池化，进而其输出结果为一个 64 维的向量。最后我们使用两个全连接层做线性变化，最终输出为 3 维的向量对应于故障种类。

使用在传感器数据的深度学习模型应用（一） – Transformer提到的数据集，该数据集，并直接在原始信号数据上做模型训练。原始信号数据是具有 146484 采样点一维数据。数据集进步划分为训练集和测试集，如下所示：

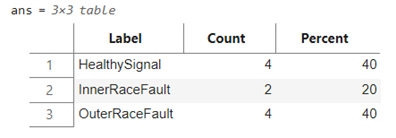

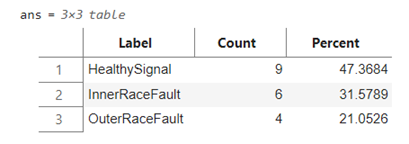

训练集(上)和测试集(下)

进一步将训练集再划分为训练集和验证集，并在模型训练过程中进行验证，以提高模型的泛化能力。

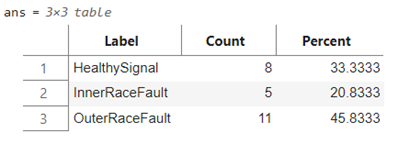

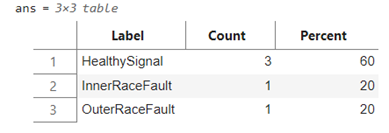

训练集(上)和验证集(下)

模型训练过程，MATLAB 提供了超参数选项实现模型的进一步调优，而超参数选项是通过 trainingOptions 函数设置的，包括初始学习速率、学习速率衰减策略、minibatch 大小、训练执行环境（GPU、CPU）、训练周期等等。经过 100 个 Epoch 训练后，模型的精度以及在测试集上的测试结果如图 6 所示：

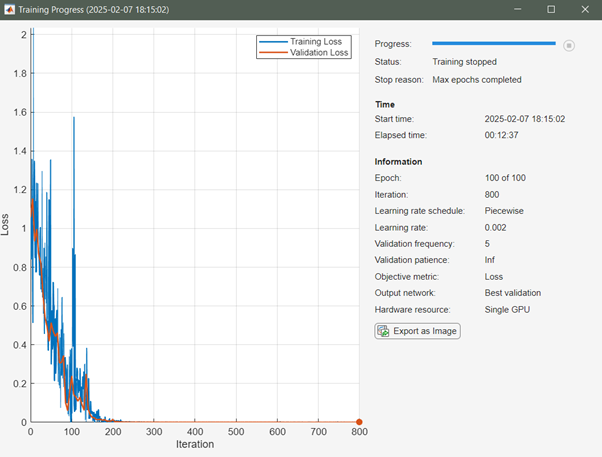

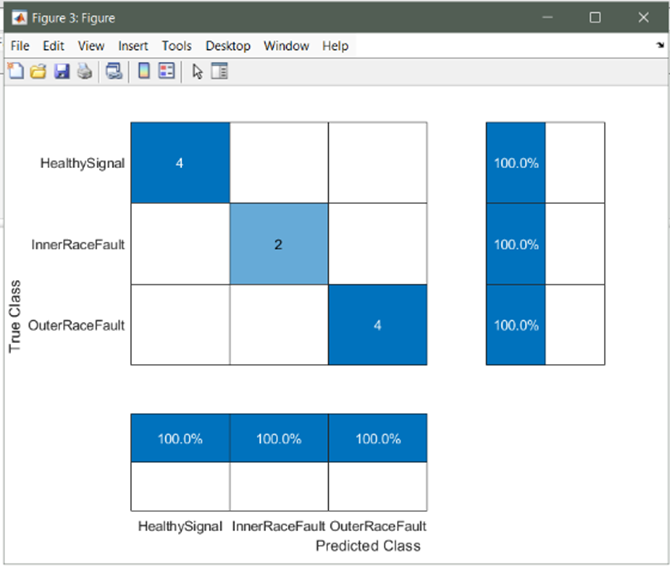

图6 模型训结果(上)和测试集精度(heatmap)（下）

▼

5. 总结

本文通过引入一维卷积对原始传感器数据进行直接处理，实现了模型训练过程的特征提取，节省了数据前处理中的特征提取工作。在卷积层提取的特征数据上应用LSTM层捕获数据的动态特征。这种网络结构充分发挥了各自网络层特点，进而实现基于动态数据的故障诊断。本文目的是为读者在序列数据分析方面提供一种思路，所使用的代码可以通过下方二维码扫码下载。文中的模型设计和训练还有可以优化地方，仅为读者提供参考，也欢迎大家做进一步模型结构调整和精度提升。

▼

扫码获取代码

◆ ◆ ◆ ◆
