Python可视化：用Matplotlib画个玫瑰图

第一次写教程的，python小白，求不喷，求大神指点指点

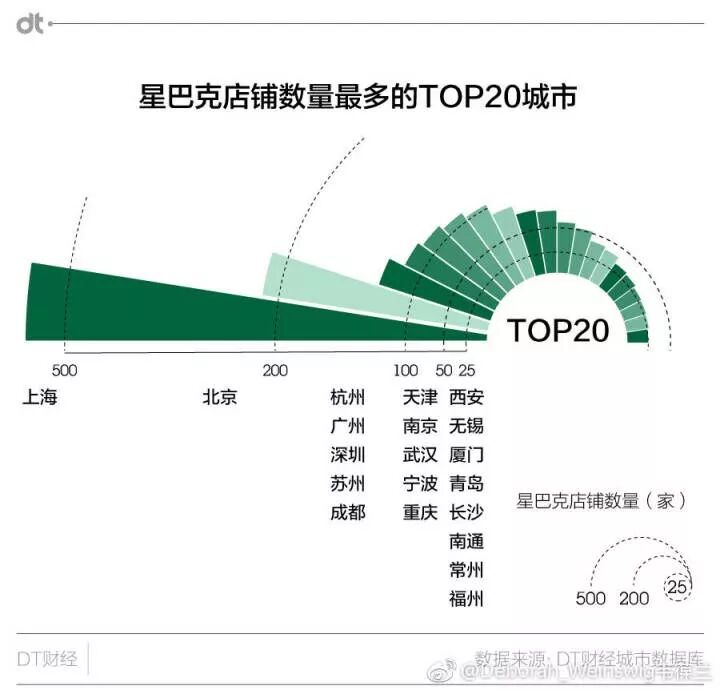

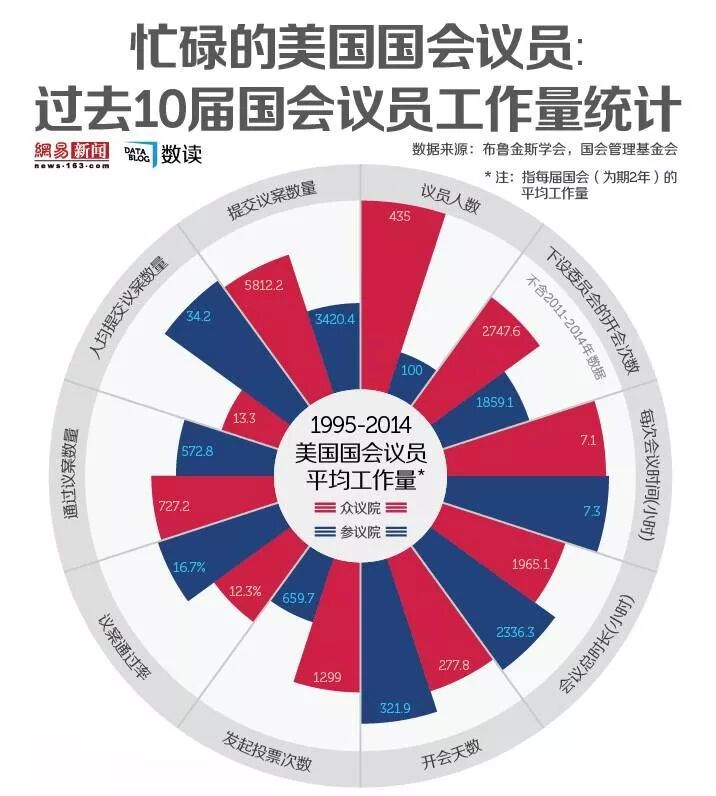

之前看了很多关于绘制玫瑰图的教程，有基于R的ggplot2的或者用AI的艺术画笔做的，但是似乎很少有用malplotlib来做，最近刚好研究下matplotlib里的极坐标的用法，于是模仿着一些图，尝试了一下画玫瑰图，感觉效果还行。先Po原图和成品

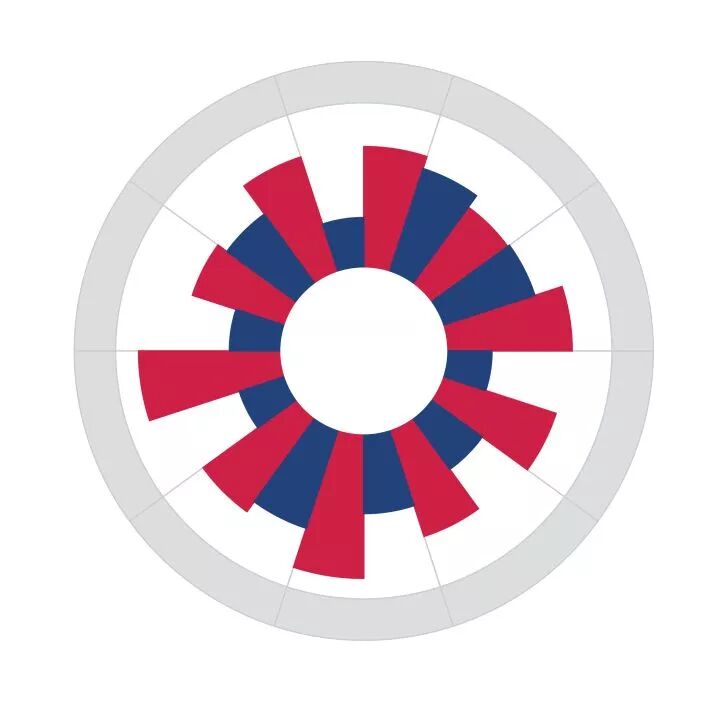

以下是尝试模仿的成品：

emmmm，差不多 差不多就行，哈哈哈 100%还原太麻烦了

文字的和其他的修饰，作者实在嫌麻烦，有兴趣的朋友，可以自己尝试一下

下面进入教学时间，大家鼓掌

1.什么是玫瑰图

玫瑰图，玫瑰图，就是长得像玫瑰一样美丽的图（一耳光，pia扇飞了，不要说废话）

emmm,玫瑰图其实就是被掰弯了的柱状图（o(*////▽////*)q的捂脸）

2.怎么掰弯了个笔直的柱状图

用爱（又是一耳光，能不能正经点这位作者）

emmm, 把在笛卡尔坐标系里的柱状图，画到极坐标系去

3.什么是极坐标

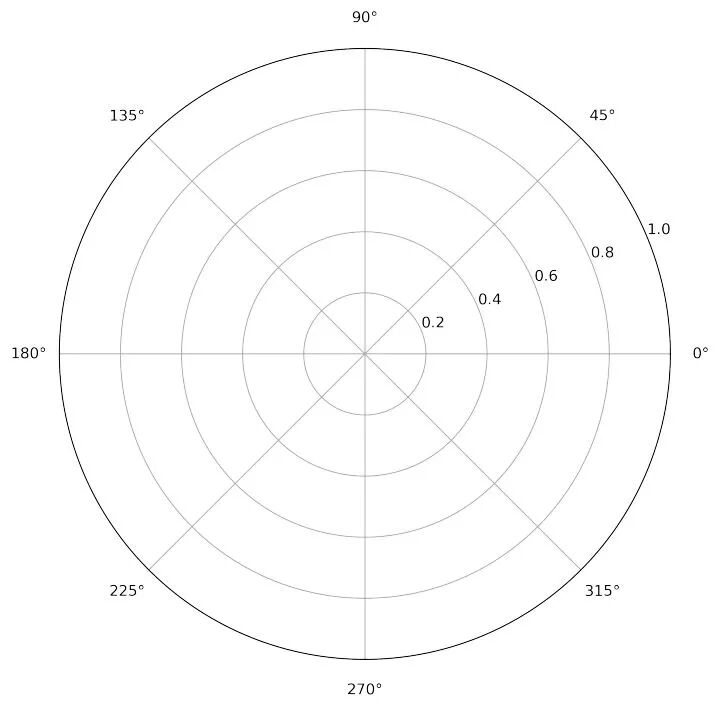

长这样：

传统的笛卡尔坐标是这样的：

笛卡尔坐标系中，靠x,y两个值能确定一个点的位置，而在极坐标中，考的是r（半径），θ（角度）来确定一个点的位置。

知识点：想把柱状图从笛卡尔家搬到极坐标家去，重要的就是算好θ

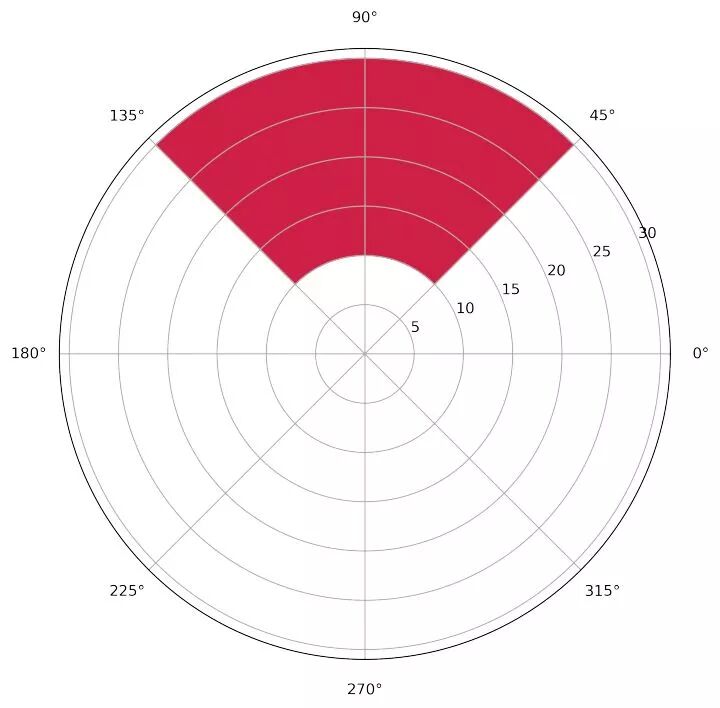

4.先画一个90度半圆

为了能打好基础，我们先来画个如下半圆。

import numpy as np
import matplotlib.pyplot as plt
y=20
x=np.pi/2
w=np.pi/2
color=(206/255,32/255,69/255)
edgecolor=(206/255,32/255,69/255)
fig=plt.figure(figsize=(13.44,7.5))#建立一个画布
ax = fig.add_subplot(111,projection=



'polar')#建立一个坐标系，projection='polar'表示极坐标
ax.bar(left=x, height=y, width=w,bottom=10,color=color,edgecolor=color)
fig.savefig('E:\\test.png',dpi=400,bbox_inches='tight',transparent=True)

可以很清楚的发现
在笛卡尔坐标系中，一个柱状图由left，bottom，height，width四个参数决定位置和大小left决定了左边界，bottom决定了下边界，height决定了长度，width决定了宽度.

对应到笛卡尔坐标系中，left决定了扇形的中线位置，然后height决定扇形的长度，bottom决定了下边界，width决定了扇形的宽度。

能在目标位置画上一个扇形，基本上我们就能开始画玫瑰图辣！回到我们的例子中来

我们来分析一下

这个图由十个大扇形构成底图，然后中间在加上2个小的扇形。

所以先计算，十个大扇形的位置，思路大概是，把一个圆分成十份，然后找到十个扇形中线对应的θ。

x1=[np.pi/10+np.pi*i/5 for i in range(1,11)]

然后在计算20个小扇形的位置

x2=[np.pi/20+np.pi*i/5 for i in range(1,11)]
x3=[3*np.pi/20+np.pi*i/5 for i in range(1,11)]

由于作者很怕麻烦，所以y值就随机生成了

先画第一层，最外圈的放文字的位置。

为了能画出线来，作者用重叠的方式，先画个半径是7000，在画个半径是6000，然后


x1=[np.pi/10+np.pi*i/5 for i in range(1,11)]
x2=[np.pi/20+np.pi*i/5 for i in range(1,11)]
x3=[3*np.pi/20+np.pi*i/5 for i in range(1,11)]
y1=[7000 for i in range(0,10)]
y2=[6000 for i in range(0,10)]
fig=plt.figure(figsize=(13.44,7.5))
ax = fig.add_subplot(111,projection='polar')
ax.axis('off')
ax.bar(left=x1, height=y1,width=np.pi/5,color=(220/255,222/255,221/255),edgecolor=(204/255,206/255,205/255))
ax.bar(left=x1, height=y2,width=np.pi/5,color='w',edgecolor=(204/255,206/255,205/255))

random.seed(100)
y4=[random.randint(4000,5500) for i in range(10)]
y5=[random.randint(3000,5000) for i in range(10)]

ax.bar(left=x2, height=y4,width=np.pi/10,color=(206/255,32/255,69/255),edgecolor=(206/255,32/255,69/255))
ax.bar(left=x3, height=y5,width=np.pi/10,color=(34/255,66/255,123/255),edgecolor=(34/255,66/255,123/255))

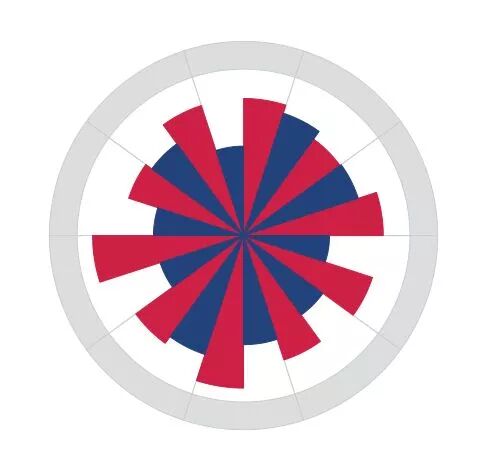

然后我们在画中间的

最后在在中间画一个白色的小圆

y6=[2000 for i in range(0,10)]
ax.bar(left=x1, height=y6,width=np.pi/5,color='w',edgecolor='w')

大功告成，撒花
