北京空气质量真的很差吗？Python绘制热力图一目了然

作者：可以叫我才哥

本文转自公众号：可以叫我才哥

今年3月，北京时隔6年再次遭遇沙尘暴，大家一起被迫吃土！上次沙尘暴出现还是在2015年4月15日。

记得那天早上起床，打开手机看到好多盆友发来的询问关怀“听说北京沙尘暴了，注意安全哦”，比心 ! 随后拉开窗帘，果然是漫天黄沙还伴随着大风，打开朋友圈满屏的银翼杀手、末日的关键字。

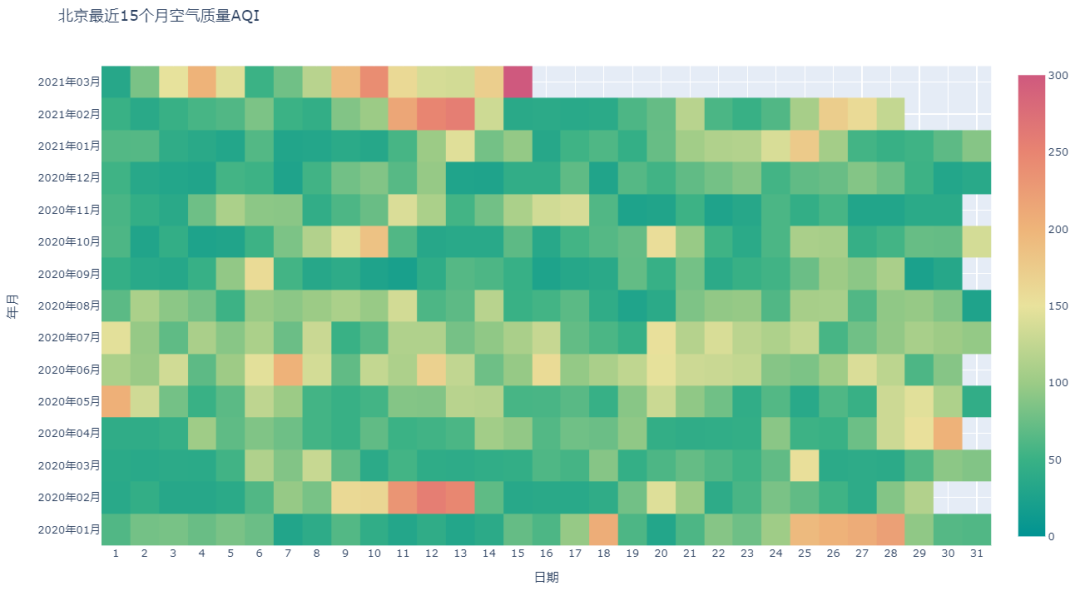

其实，我们看看北京最近15个月空气质量热力图发现，大部分的时间空气质量还是不错的，良好与优秀居多。

注意：绿色(50以下) 表示优秀，黄色(50-100)表示良好，橙色及其他属于污染。

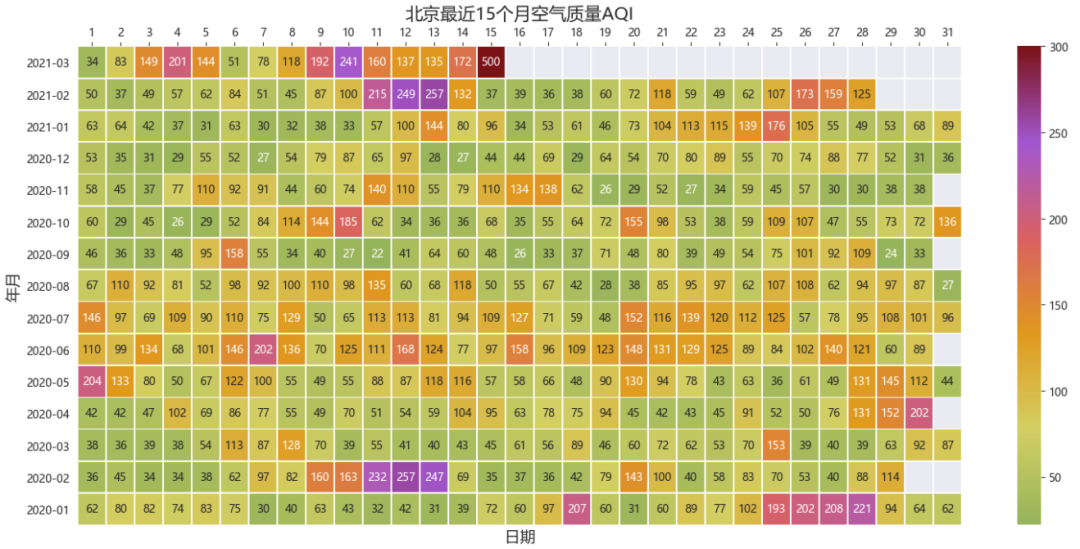

上面这张热力图是用Python绘制的，今天就来讲一讲是如何做出来的。

目录：

• 0. 图赏

• 1. 空气质量数据获取

• 2. 数据预处理

• 3. 热力图绘制

• 3.1. seaborn的heatmap热力图

• 3.2. plotly的热力图绘制

• 4. 附

0. 图赏

鸟巢：

故宫角楼：

大裤衩：

银翼杀手：

我上班路上：

2021年03月15日早上10点上班路上

1. 空气质量数据获取

这里我们从akshare库的接口直接获取北京市历史空气质量数据

import akshare as ak

air_quality_hist_df = ak.air_quality_hist(city="北京", period="day", start_date="2020-01-01", end_date="2021-03-15")

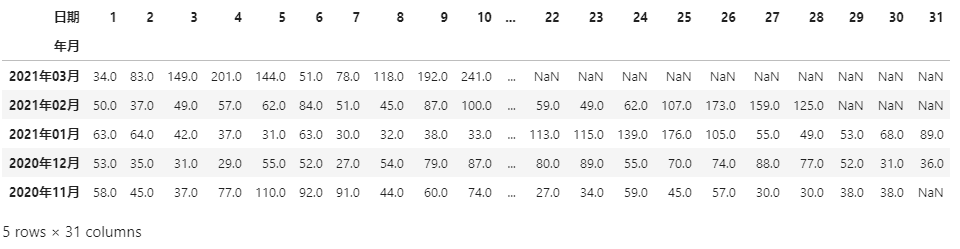

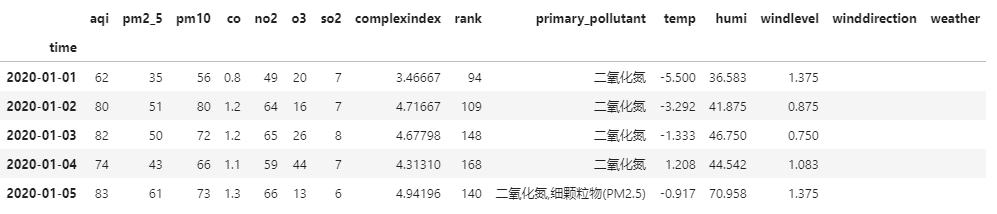

air_quality_hist_df.head()

2. 数据预处理

由于绘制热力图x轴是日期(1-31)，y轴是年月。因此我们需要对原数据进行宽表转化和一些简单的预处理。

注意：处理过程详情代码注释说明。

import pandas as pd

# 拷贝并进行索引重置
df = air_quality_hist_df[['aqi']].copy()
df.reset_index(inplace=True)
# 将time字段改为时间格式
df.time = pd.to_datetime(df.time)
# 新增年月字段，内容为 x年x月，如2021年3月，为字符串格式
df['年月'] = df.time.apply(lambda x:x.strftime('%Y{y}%m{m}').format(y="年",m="月"



))
# 新增日期字段，内容为 1-31
df['日期'] = df['time'].dt.day

# 做透视处理，将长表转化为宽表
data = pd.pivot(df,
                values='aqi',
                index='年月',
                columns='日期')
# 转化后部分月份不存在部分日期默认为nan值，需要转化为数字格式 float（无法转化为int）
data = data.astype('float')
# 按照 索引年月倒序排序
data.sort_index(ascending=False,inplace=True)

data.head()

3. 热力图绘制

这里我们介绍两种热力图绘制手法，其一是sns.heatmap()，其二是plotly的ff.create_annotated_heatmap()。

3.1. seaborn的heatmap热力图

import matplotlib.pyplot as plt
import matplotlib.colors as mcolors
import seaborn as sns

#设置全局默认字体 为 雅黑




plt.rcParams['font.family'] = ['Microsoft YaHei']
# 设置全局轴标签字典大小
plt.rcParams["axes.labelsize"] = 14
# 设置背景
sns.set_style("darkgrid",{"font.family":['Microsoft YaHei', 'SimHei']})
# 设置画布长宽 和 dpi
plt.figure(figsize=(18,8),dpi=100)
# 自定义色卡
cmap = mcolors.LinearSegmentedColormap.from_list("n",['#95B359','#D3CF63','#E0991D','#D96161','#A257D0','#7B1216'])
# 绘制热力图
ax = sns.heatmap( data, cmap=cmap, vmax=300,
                 annot=True, # 热力图上显示数值
                 fmt='0.f', # 数值格式
                 linewidths=0.5,)
ax.set_title( label='北京最近15个月空气质量AQI',fontdict = {'fontsize': 16})
# 将x轴刻度放在最上面
ax.xaxis.set_ticks_position('top')

3.2. plotly的热力图绘制

对于plotly来说，plotly.express可以直接将满足条件格式的dataframe数据用px.imshow()绘制，不过试了很久暂时没学会怎么方便的将数值显示在热力图上。找了半天发现plotly提供另外一种方式create_annotated_heatmap，专门用来显示数值。

px.imshow方法：

import plotly.express as px
# import plotly.graph_objs as go

fig = px.imshow(data,
               color_continuous_scale='Temps',
               color_continuous_midpoint= 75 ,
               range_color = [0,300],
               title = '北京最近15个月空气质量AQI',
               width=1200,
               height=711,
               )
fig.update_layout(xaxis=dict(tickmode='linear'), # x轴全部显示
                 )
fig.show()

create_annotated_heatmap方法：

以下重点介绍该方法

• 由于绘图的时候 顺序和之前是反的，所以需要先进行顺序逆序调整；
• 为了更好的根据aqi数值进行颜色分配，我们可以对数据进行分箱操作；
• 为了让颜色和空气质量指数级别色卡一致，我们可以自定义颜色色卡；
• 为了更好的在热力图上显示数值，需要将原来的float转化为int，nan转化为空字符。

# 数据分箱操作
data.sort_index(ascending=True,inplace=True)
bins = [0,50



,100,150,200,300,999]
groups = [.1,.2,.3,.4,.5,.6]
data1 = data.apply(lambda x: pd.cut(x,bins,labels=groups))

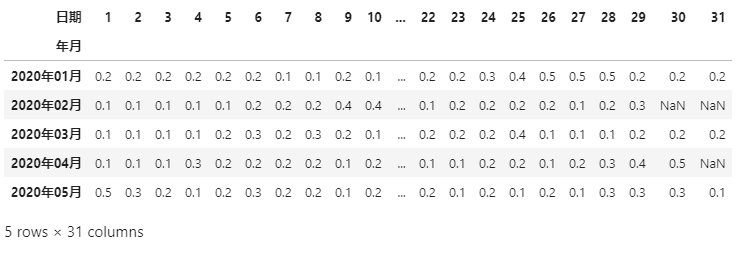

data1.head()

import plotly.figure_factory as ff
import numpy as np

x = list(data.columns)
y = list(data.index)
z = data1.values.tolist()
z_text = data3.fillna('').values.tolist() # data3 为初始未进行格式转化的透视宽表
# 自定义色卡
colorscale=[[0.0, 'rgb(0,153,102)'], [.1, 'rgb(211, 207, 99)'],
            [.3, 'rgb(255, 153, 51)'], [.4, 'rgb(204, 97, 51)'],
            [.5, 'rgb(102, 0, 153)'],[1.0, 'rgb(126, 0, 35)']]

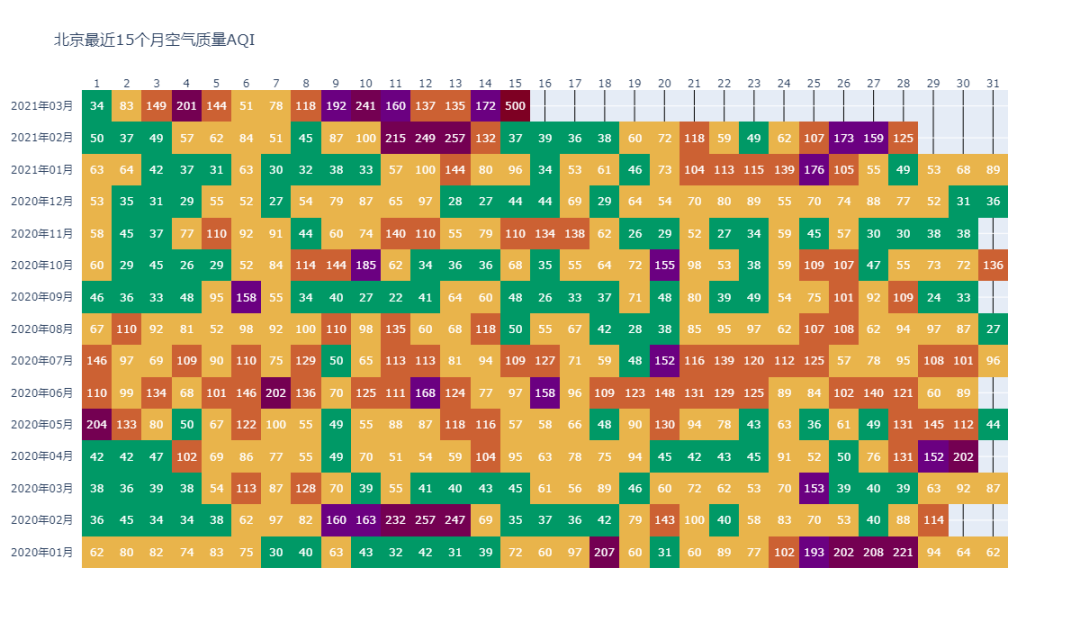

fig = ff.create_annotated_heatmap(z, x=x, y=y,
                                  annotation_text=z_text,
                                  colorscale=colorscale,
                                 )
fig.update_layout(title ='北京最近15个月空气质量AQI',
                   width=1200,
                   height=711,
                 )




# 将x轴刻度放在最上面
fig.update_xaxes(side="top")
fig.show()

4. 附

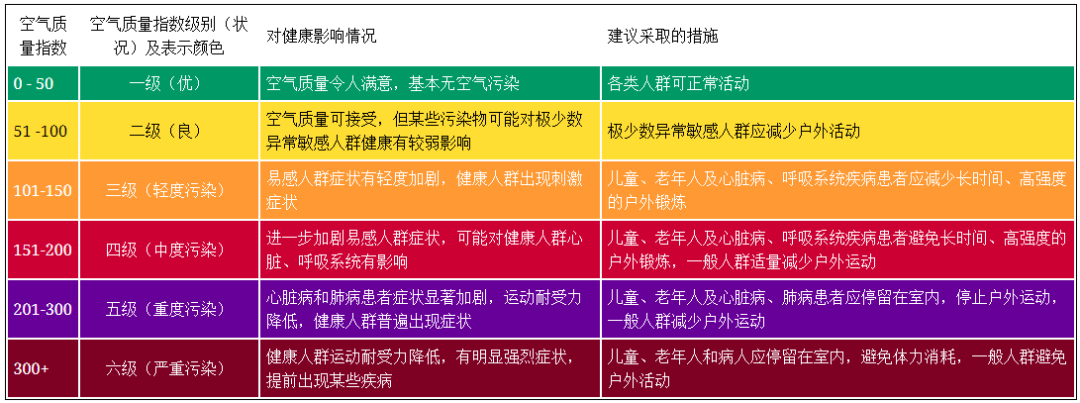

空气质量指数色卡对照表：

matplotlib 热力图绘制参考：

https://matplotlib.org/stable/gallery/images_contours_and_fields/image_annotated_heatmap.html

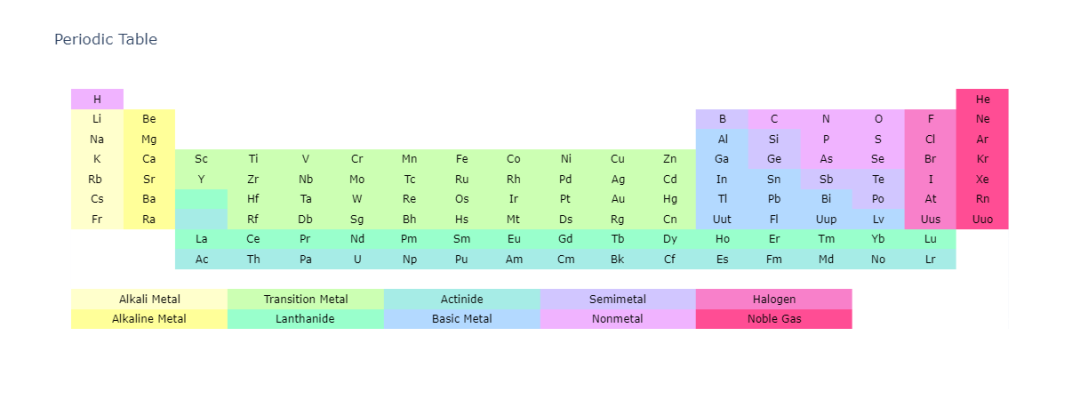

plotly元素周期表绘制案例：
